Generator prądów selektywnych Selectronik-5

Generator prądów selektywnych SELECTRONIK-5 jest nowoczesnym urządzeniem elektronicznym stosowanym w leczeniu prądami w fizykoterapii.

SELECTRONIK-5 jest udoskonaloną wersją poprzedniego urządzenia SELECTRONIK-4. Nowy model zachowuje wszystkie funkcje poprzednika. Obsługa i działanie są identyczne. Innowacja polega na zasilaniu urządzenia przez wbudowane akumulatory. Dzięki temu urządzenie staje się bardziej mobilne i elastyczne w działaniu.

Urządzenie wyposażone jest w procesor umożliwiający precyzyjne kształtowanie impulsu prądowego. Tego typu rozwiązanie uniezależnia kształt impulsu od starzenia się elementów elektronicznych pod wpływem czasu. Wbudowany 10 bitowy przetwornik analogowo-cyfrowy dokonuje bezpośredniego pomiaru wartości szczytowej płynącego prądu. Urządzenie zasilane jest za pomocą akumulatorów Li-Ion. Przyciski do sterowania wielkością prądu umożliwiają skokowe, bardzo precyzyjne ustawienie pożądanego natężenia. Selectronik-5 wyposażony jest dodatkowo w szereg urządzeń zabezpieczających.

Urządzenie zasilane jest przez dwa akumulatory o pojemności 2600mAh. Czas pracy urządzenia przy średnim prądzie 10mA, wynosi około 25h.

Uwaga! W czasie ładowania, ze względów bezpieczeństwa, nie ma możliwości wykonywania zabiegów. Bez jakiejkolwiek obawy można zewrzeć elektrody i regulując prąd klawiszami [+] i [-] sprawdzić działanie całego urządzenia.

Uwaga! Przyrząd jest urządzeniem specjalistycznym i powinien być obsługiwany wyłącznie przez przeszkolony personel medyczny.

• Maksymalne napięcie na elektrodach: 60 V DC
• Maksymalny prąd wyjściowy: 60 mA
• Regulacja: 128 kroków
• Zasilanie:  2x Akumulator 18650 Li-Ion
• Gniazdo ładowania:  Gniazdo USB-C lub micro USB
• Prąd ładowania akumulatora:  max. 2A
• Inne: Impulsy prądowe mają kształt trapezoidalny. Częstotliwość zależy od wybranego podzakresu i wynosi: O=0.6 Hz, SVU=0.8Hz, S=3Hz, PS=10Hz, NF=50Hz
• Zalecana temperatura pracy: 5 °C ... 40 °C

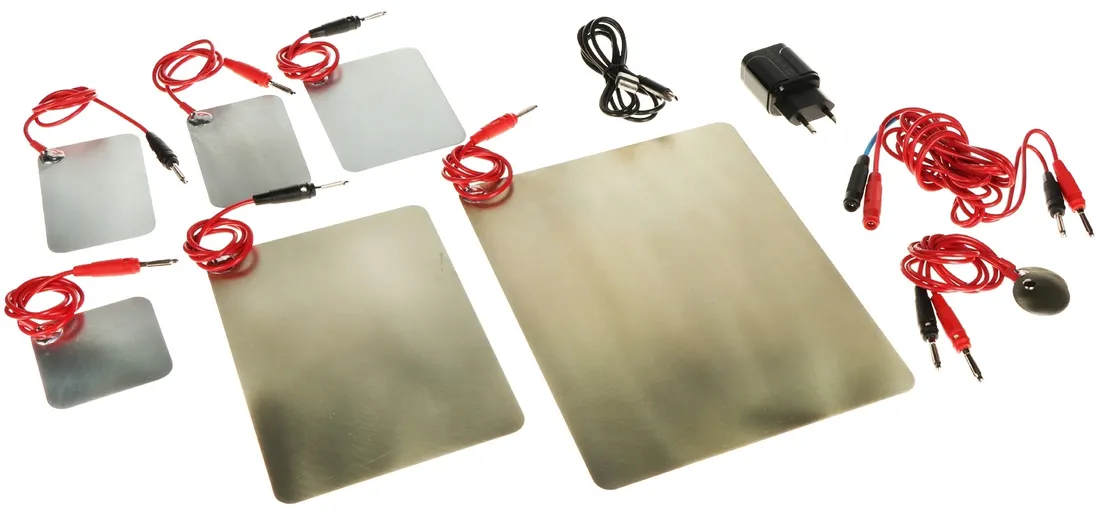

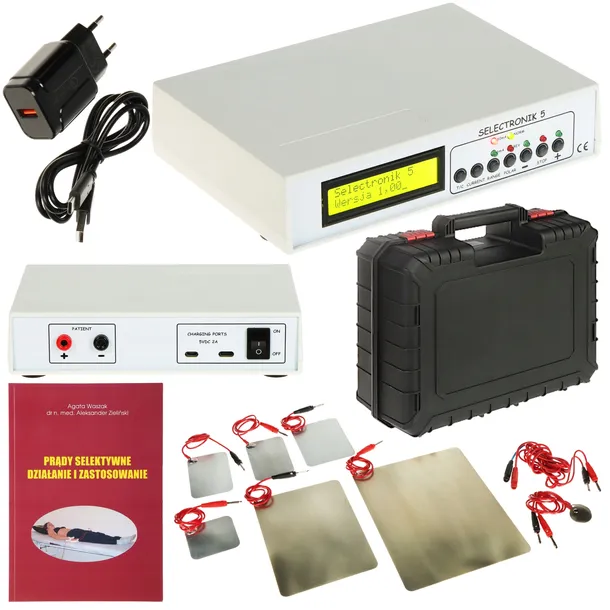

• W zestawie:
• Podręcznik leczenia prądami selektywnymi
• Elektrody
• Ładowarka USB - 5 V / 3 A
• Przewód USB-A / USB-C
• Instrukcja PL
• Waga: 0.58 kg
• Wymiary: 191  x 140  x 48 mm
• Producent / Marka: DELTA

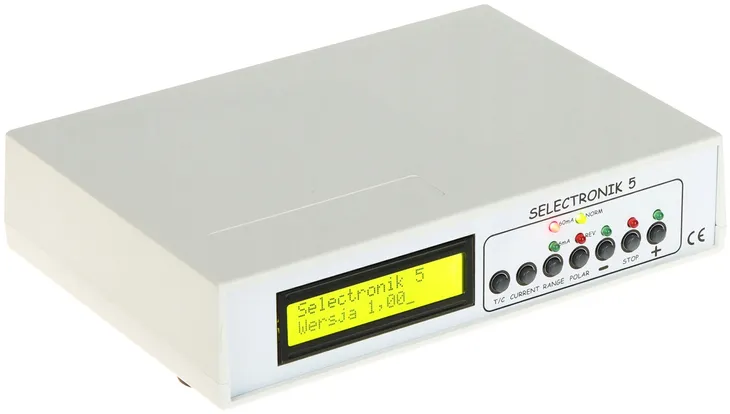

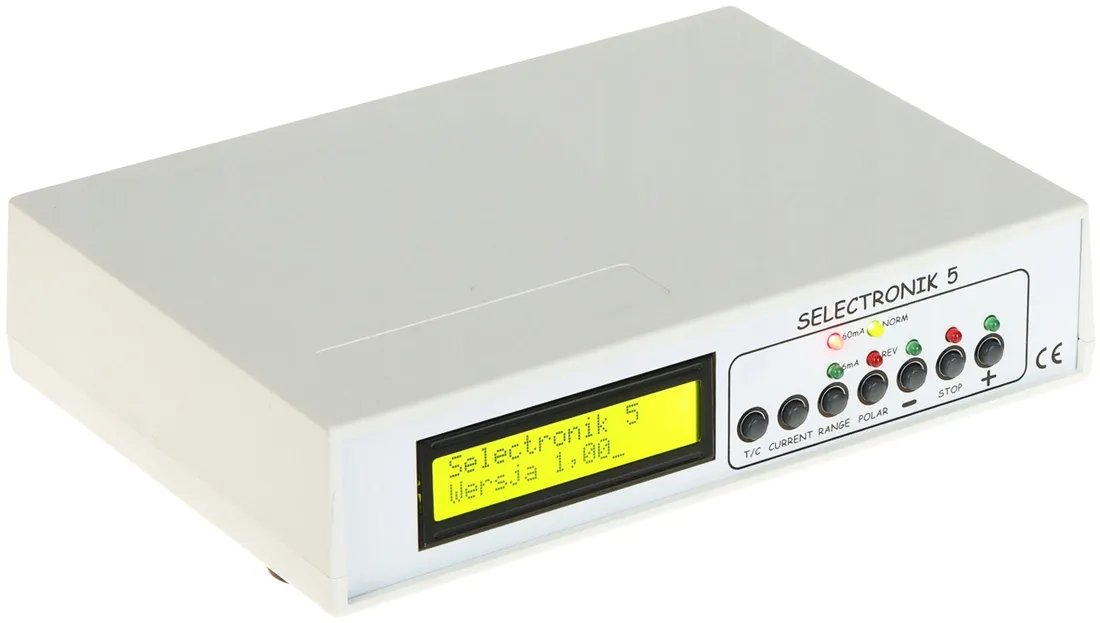

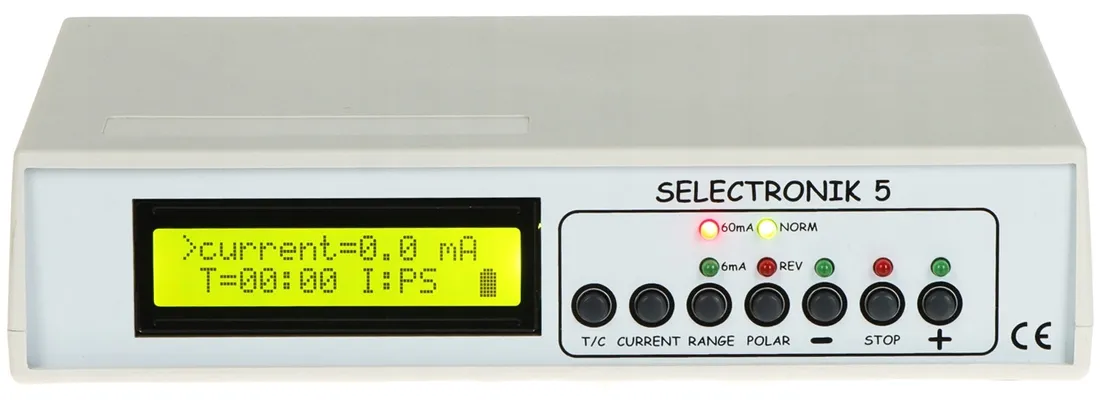

Panel przedni:

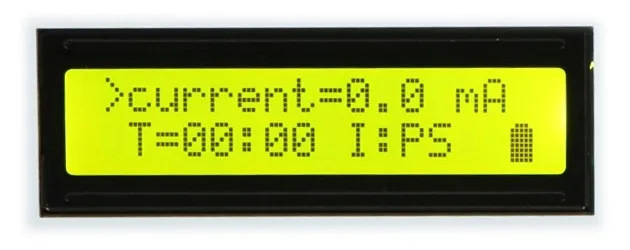

Wyświetlacz LCD pokazuje rodzaj generowanego przebiegu, wartość szczytową prądu oraz czas pozostały do końca zabiegu. Klawiszem [T/C] ustalamy jaką wielkość będziemy ustawiać za pomocą klawiszy [-], [+]. Wskaźnik ">" pokazuje albo "current" czyli prąd, albo "T" czyli czas. Pełna minuta liczona jest od ostatniego naciśnięcia klawiszy [+] lub [-]. Maksymalne ustawienie licznika to 99 minut.

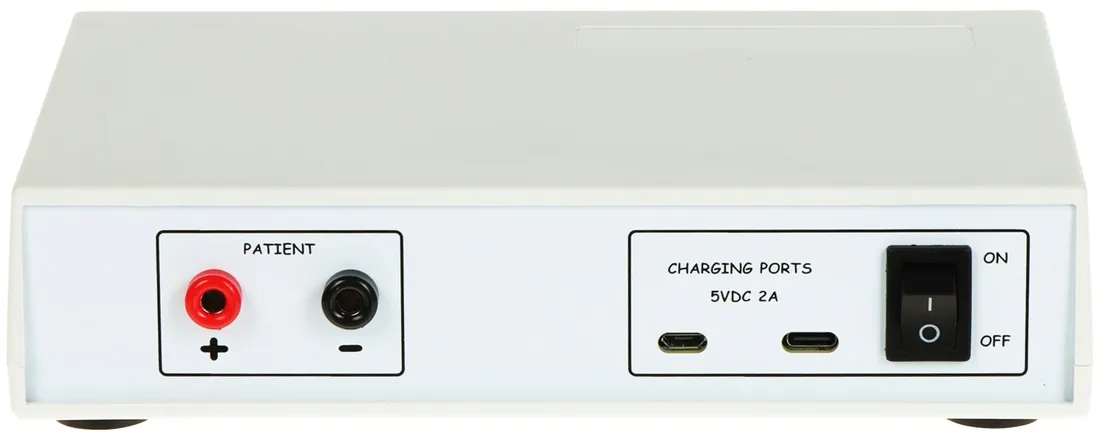

Widok z tyłu:

Elektrody:

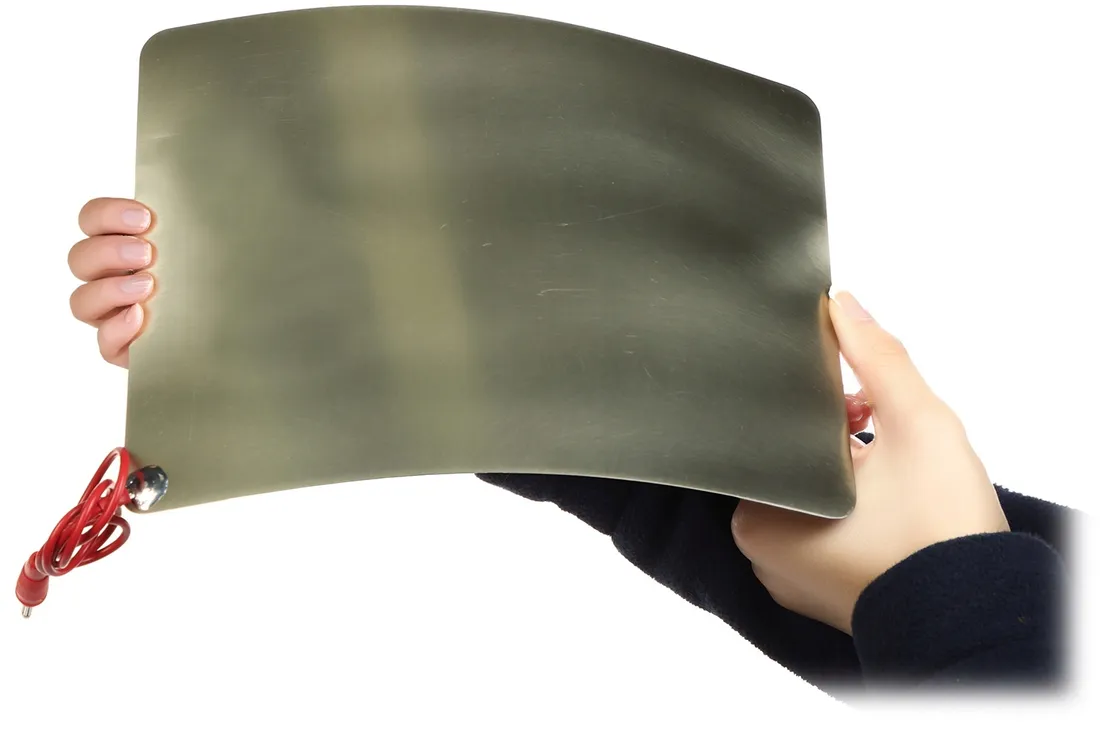

W skład zastawu wchodzą elektrody różniące się wielkością. Wykonane są z elastycznego materiału, dzięki czemu można je dokładnie dopasować do ciała

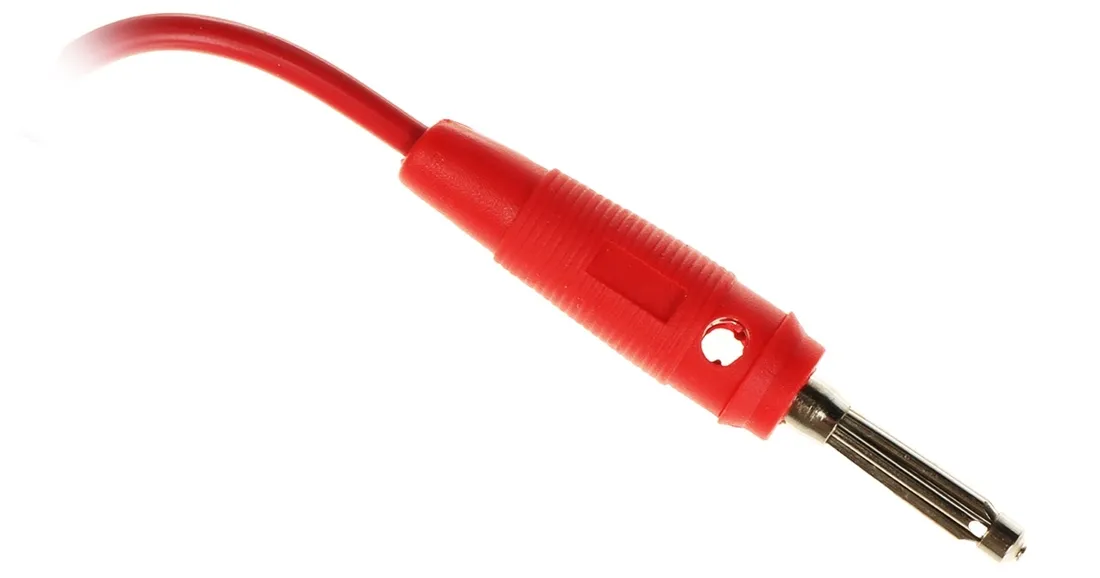

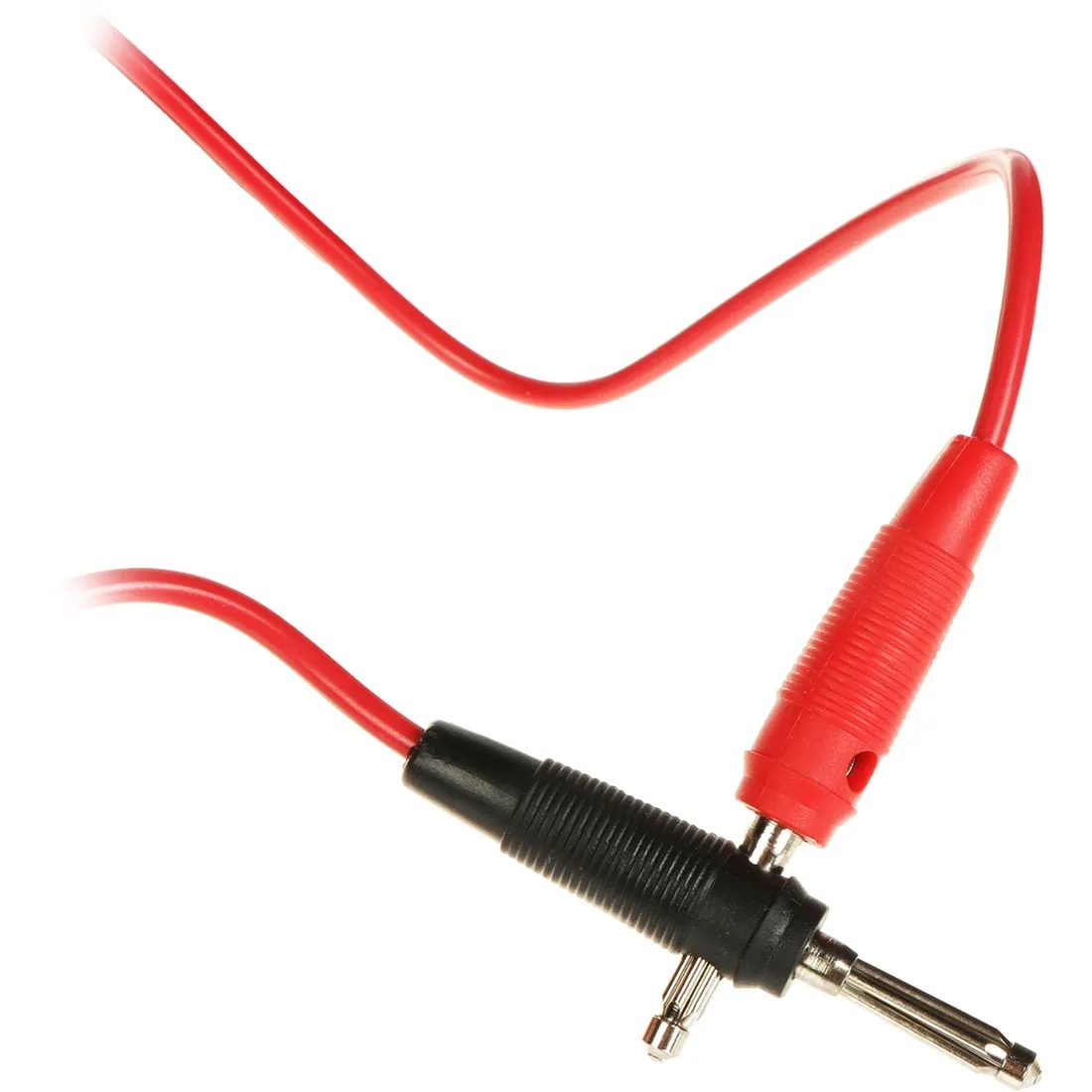

Do konstrukcji elektrod wykorzystano wtyki niemieckiej firmy HIRSCHMANN, będącej wiodącym producentem elementów łączeniowych w Europie. Konstrukcja elektrod umożliwia łączenie ich kaskadowo dzięki wyposażeniu wtyków w specjalne gniazda na izolowanej części wtyku

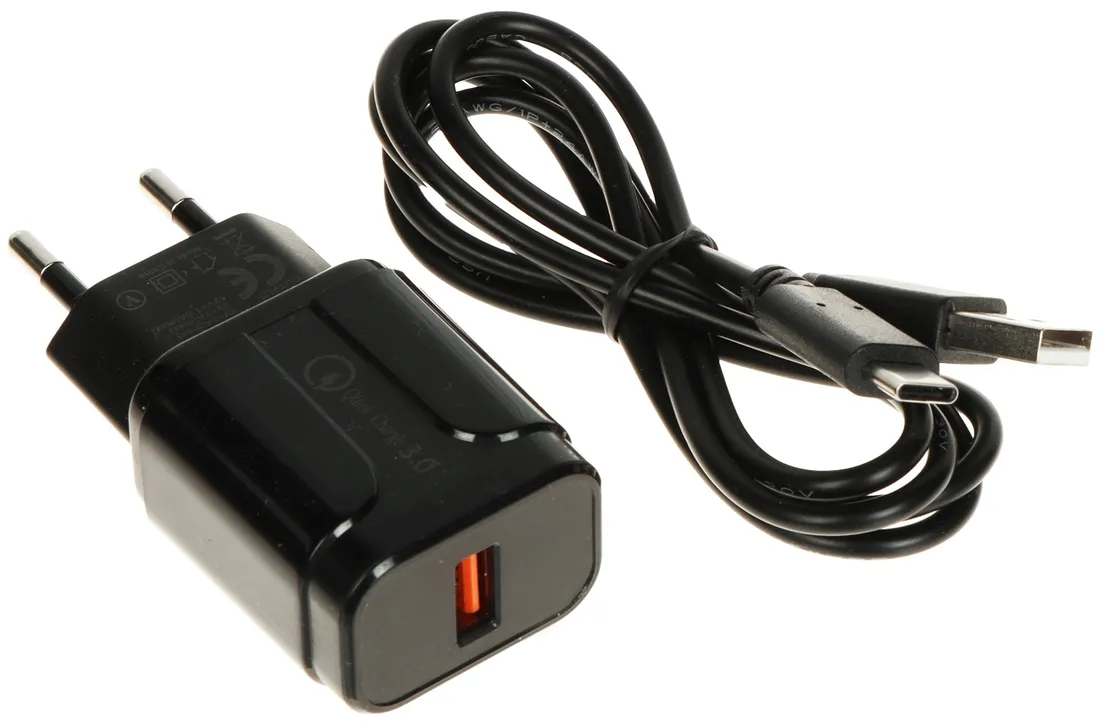

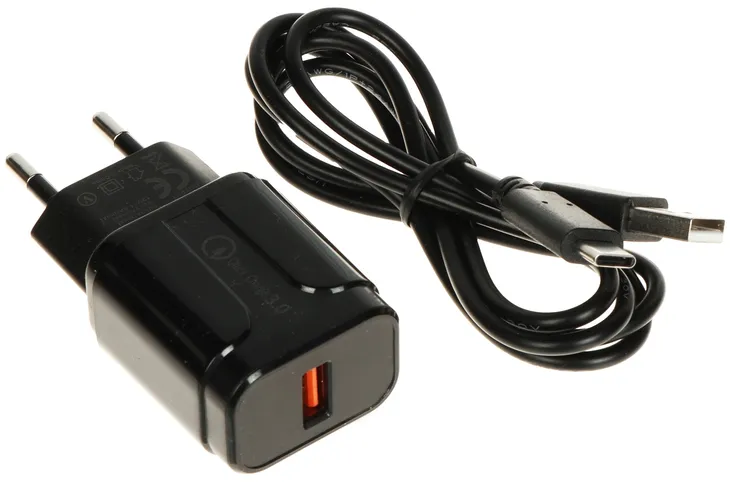

Ładowarka USB:

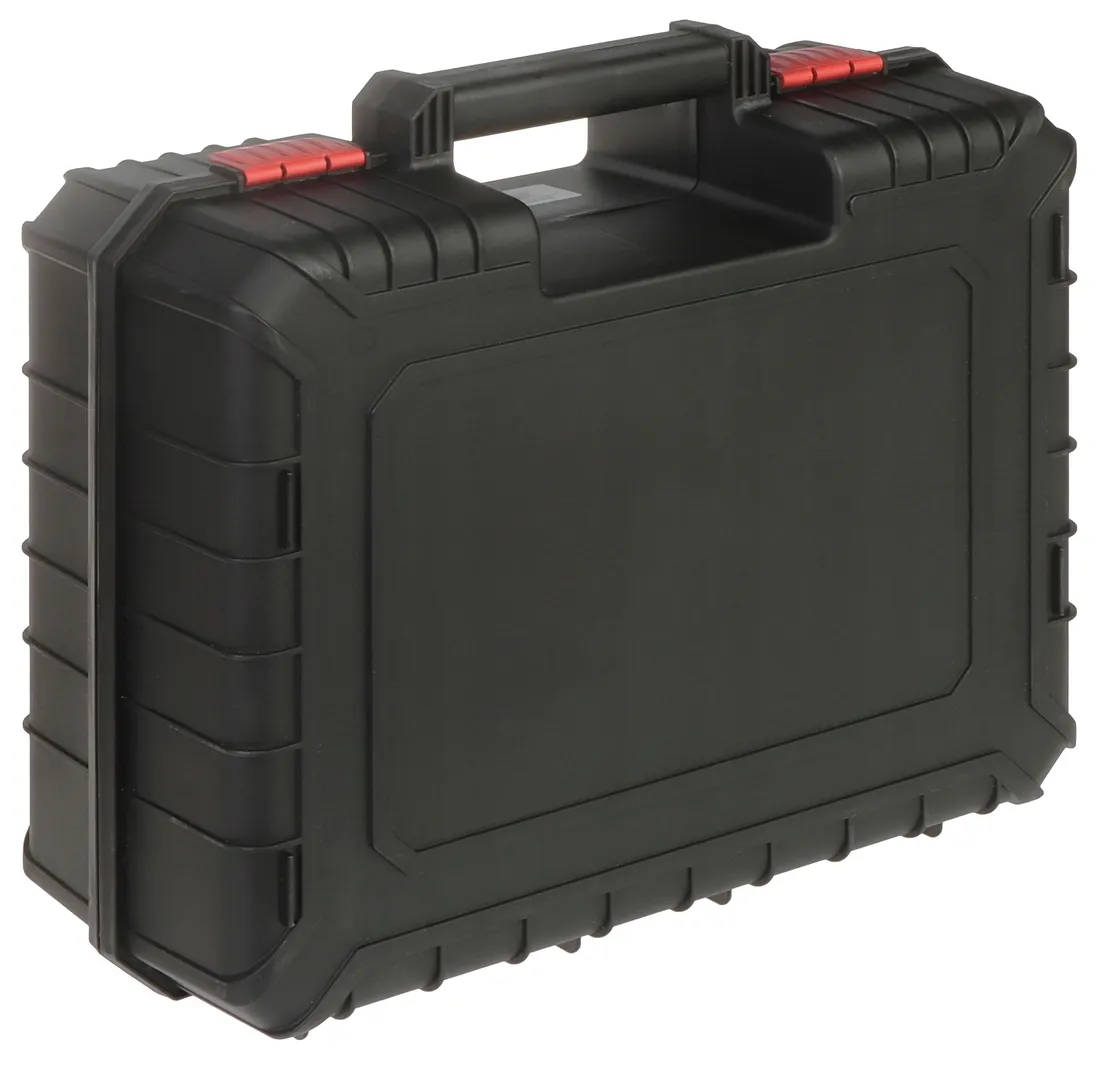

Opakowanie:

Urządzenie wraz z elektrodami zapakowane jest w estetyczną i trwałą walizkę z tworzywa sztucznego.

Wymiary: 390 x 330 x 180 mm

Podręcznik leczenia prądami selektywnymi:

Agata Waszak i dr n. m. Aleksander Zieliński."Prądy selektywne - działanie i zastosowanie":

Pierwsza, ogólnodostępna, książka - podręcznik stosowania prądów selektywnych. Bogato ilustrowana barwnymi zdjęciami. Posiada część medyczną - opisową oraz praktyczną - metodyczną. Napisana przez fachowców - praktyków: fizykoterapeutę Agatę Waszak i dr n. m. Aleksandra Zielińskiego. Nieoceniona pomoc dla ludzi zainteresowanych tematyką praktycznego stosowania prądów selektywnych

Uwagi dotyczące użytkowania:

Urządzenie Selectronik nie jest wodoszczelne. Należy chronić je przed wilgocią. Opady, duża wilgotność i ciecze mogą spowodować korozję elementów elektronicznych. Odporne na związki chemiczne są jedynie elektrody wykonane ze sprężystej blachy niklowej lub cynkowo-tytanowej, która w trakcie zabiegów pokrywa się naturalną patyną. Nie należy użytkować urządzenia w ekstremalnych temperaturach oraz w miejscach o dużym zapyleniu. Do czyszczenia nie stosować żrących chemikaliów, rozpuszczalników lub silnych detergentów. Obudowa wykonana jest z wysokoudarowego ABS-u.

Kolejność postępowania podczas zabiegu z użyciem urządzenia SELECTRONIK-5:

1. Załączamy urządzenie wyłącznikiem zasilania

2. Sprawdzamy, czy akumulator nie jest rozładowany

3. Po załączeniu urządzenia należy sprawdzić, czy wyświetlacz wskazuje wartość [0.0]

4. Ustawiamy rodzaj prądu (np. PS), jego zakres (np 60mA) oraz właściwą polaryzację (np. NORM)

5. Przykładamy elektrody do ciała pacjenta

Uwaga! Bezpośrednie przyleganie elektrod do skóry może spowodować oparzenie pacjenta! Między ciałem a elektrodą należy umieścić warstwę wilgotnych bandaży o grubości minimum 1 cm

6. Podłączamy elektrody do gniazd bananowych

7. Zwiększamy natężenie prądu klawiszem [+] aż do żądanej wartości. (wg. odczucia pacjenta)

8. Włączamy zegar (klawiszem T/C przełączamy między ustawianiem prądu i czasu) i ustawiamy [+] i [-] czas zabiegu

9. Jeżeli nie korzystamy z zegara, to po zakończonym zabiegu zmniejszamy natężenie prądu klawiszem [-], aż do momentu, gdy na wyświetlaczu pojawi się wartość [0.0] lub wciskamy klawisz [stop]

10. Wyjmujemy elektrody z gniazd bananowych

11. Zdejmujemy pacjentowi elektrody

12. Wyłączamy urządzenie wyłącznikiem zasilania

Pełna nazwa produktu:

GENERATOR PRĄDÓW SELEKTYWNYCH SELECTRONIK-5
