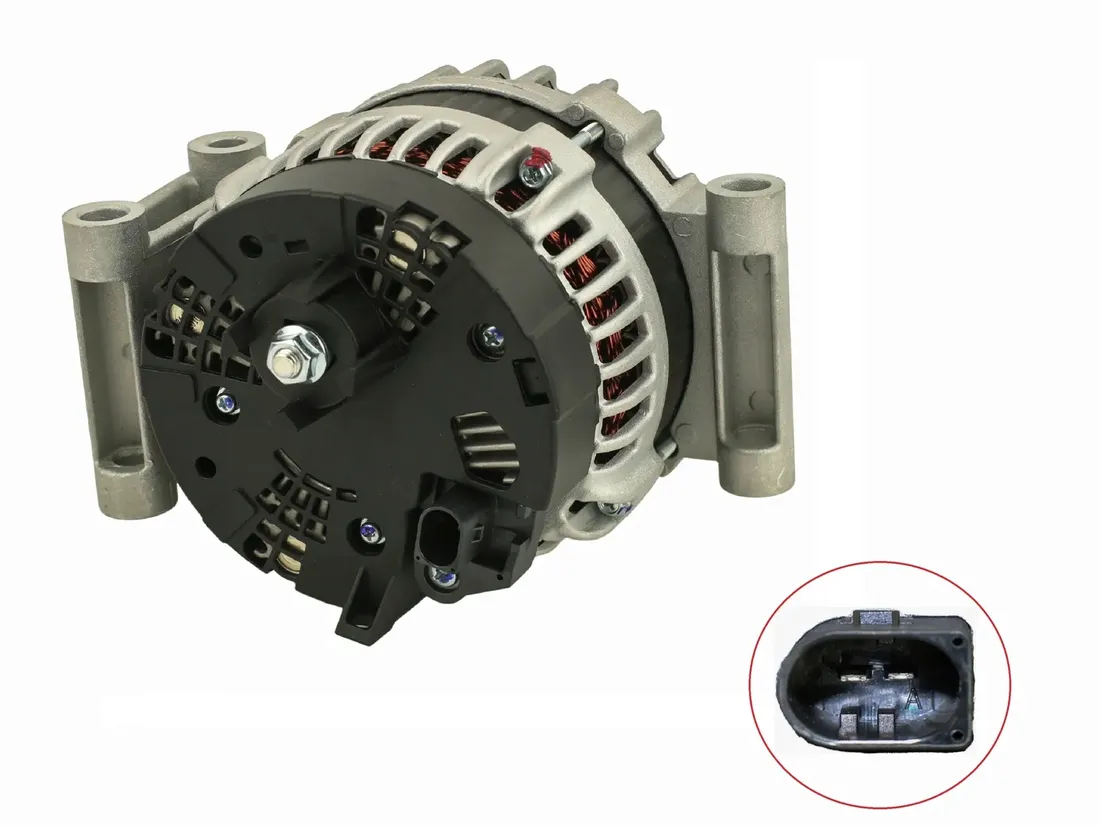

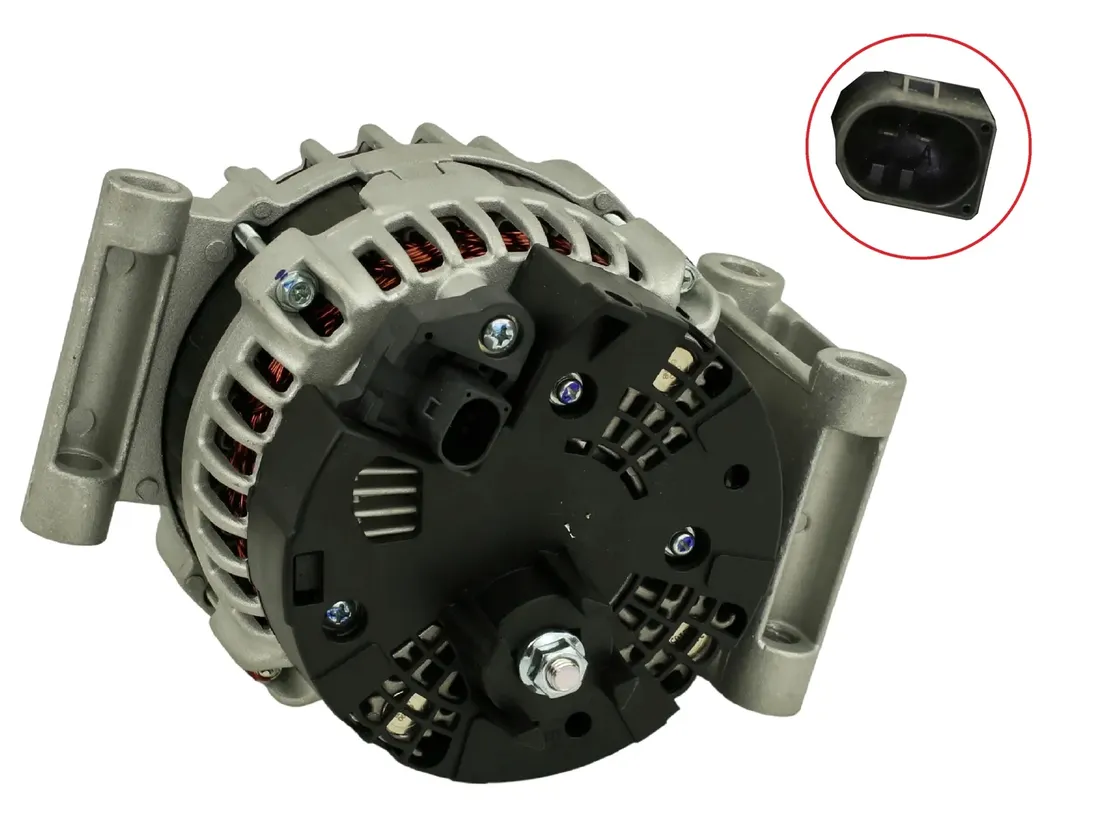

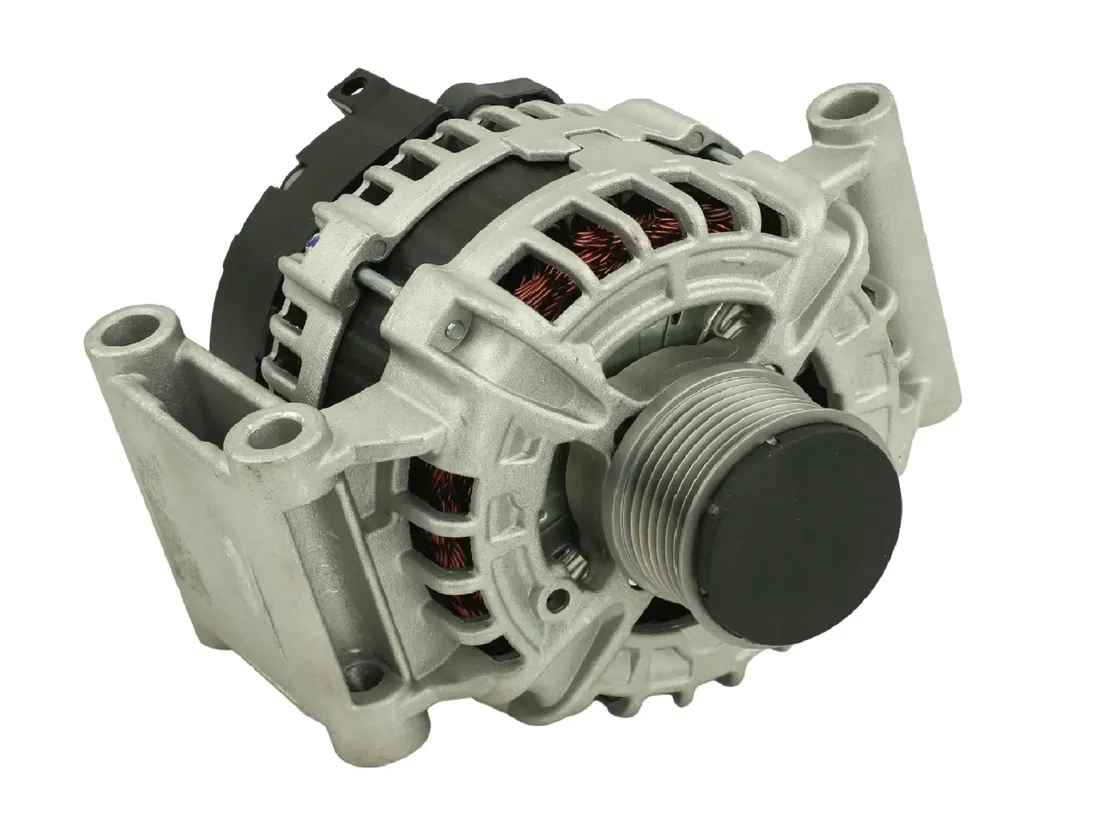

ALTERNATOR FORD TRANSIT 2006- 2013- 2.2 TDCI 150A
Tylko 1 produkt w magazynie
Gwarancja Najniższej Ceny
929,30 zł
Gwarancja Najniższej Ceny
985,72 zł
Cena sprzedawcy, bez obniżki ERLI: 970,20 zł
Najniższa cena z 30 dni przed obniżką: 893,60 zł
Najniższa cena z 30 dni przed obniżką: 893,60 zł
Darmowa dostawa
14 dni na odstąpienie od umowy
Spartan_Parts
Sprawdzony sklep | Kupujesz od firmy
97,5% kupujących poleca ten sklep
O sprzedającym
Szczegółowe dane, kontakt, informacje
Parametry
- Stan
- Nowy
- Faktura
- Faktura VAT
- Producent części
- Spartan Parts
- Typ samochodu
- Samochody osobowe
- Jakość części (zgodnie z GVO)
- Z - zamiennik
- Prąd ładowania alternatora
- 150 A
- Waga (z opakowaniem)
- 4 kg
- Numer katalogowy części
- SPP 180.010.0034
- Numer katalogowy oryginału
- 1 738 113, 1 745 662, 1 800 123, 1874995, CC1T-10300-CA, CC1T-10300-CB, CC1T-10300-CC, CC1T-10300-CD
- Wersja
- Europejska
Opis produktu
ALTERNATOR 2.2 TDCI 150A
FORD TRANSIT 2006- 2013-
- Numer produktu: SPP 180.010.0034
- Producent: Spartan Parts
- zalecane rozszerzenie naprawy: Pasek klinowy / pasek klinowy wielorowkowy
- Koła pasowe: z kołem pasowym wolnobieżnym
- Rodzaj alternatora: nie zawiera pompy próżniowej
- Rodzaj mocowania: Mocowanie bezpośrednie
- Napięcie [V]: 14V
- Prąd ładowania alternatora [A]: 150A
- Długość [mm]: 187 mm
- Ø koła pasowego [mm]: 60 mm
- Liczba rowków: 7
- Odstęp pomiędzy kołem pasowym i alternatorem [mm]: 42 mm
Numery oryginalne dla porównania:
- 1745662 [FORD]
- 1800123 [FORD]
- 1 745 662 [FORD]
- 1 800 123 [FORD]
- CC1T10300CB [FORD]
- CC1T10300CC [FORD]
- CC1T-10300-CB [FORD]
- CC1T-10300-CC [FORD]
Pasuje do pojazdów:
FORD
RANGER (TKE) [2011 - 04] [ - ]
- FORD RANGER (TKE) 2.2 TDCi 4x4#116219# [2015-05-] [ 118 / 160 kW/KM] [2198ccm]
- FORD RANGER (TKE) 2.2 TDCi 4x4#116221# [2015-05-] [ 96 / 131 kW/KM] [2198ccm]
- FORD RANGER (TKE) 2.2 TDCi 4x4#12574# [2011-04-] [ 92 / 125 kW/KM] [2198ccm]
- FORD RANGER (TKE) 2.2 TDCi 4x4#12605# [2011-04-] [ 110 / 150 kW/KM] [2198ccm]
- FORD RANGER (TKE) 2.2 TDCi#116217# [2015-05-] [ 118 / 160 kW/KM] [2198ccm]
- FORD RANGER (TKE) 2.2 TDCi#116220# [2015-05-] [ 96 / 131 kW/KM] [2198ccm]
- FORD RANGER (TKE) 2.2 TDCi#12573# [2011-04-] [ 92 / 125 kW/KM] [2198ccm]
- FORD RANGER (TKE) 2.2 TDCi#57328# [2011-11-] [ 110 / 150 kW/KM] [2198ccm]
- FORD RANGER (TKE) 3.2 TDCi 4x4#12606# [2011-04-] [ 147 / 200 kW/KM] [3198ccm]
- FORD RANGER (TKE) 3.2 TDCi#59655# [2011-11-] [ 147 / 200 kW/KM] [3198ccm]
TRANSIT Autobus (FD_ _, FB_ _, FS_ _, FZ_ _, FC_ _) [2006 - 04] [2014 - 12]
- FORD TRANSIT Autobus (FD_ _, FB_ _, FS_ _, FZ_ _, FC_ _) 2.2 TDCi RWD#11957# [2011-10-2014-08] [ 74 / 100 kW/KM] [2198ccm]
- FORD TRANSIT Autobus (FD_ _, FB_ _, FS_ _, FZ_ _, FC_ _) 2.2 TDCi RWD#11958# [2011-09-2014-12] [ 92 / 125 kW/KM] [2198ccm]
- FORD TRANSIT Autobus (FD_ _, FB_ _, FS_ _, FZ_ _, FC_ _) 2.2 TDCi RWD#54979# [2011-09-2014-08] [ 100 / 135 kW/KM] [2198ccm]
TRANSIT Platforma / podwozie (FM_ _, FN_ _, FF_ _) [2006 - 04] [2014 - 12]
- FORD TRANSIT Platforma / podwozie (FM_ _, FN_ _, FF_ _) 2.2 TDCi 4x4#11970# [2011-10-2014-08] [ 92 / 125 kW/KM] [2198ccm]
- FORD TRANSIT Platforma / podwozie (FM_ _, FN_ _, FF_ _) 2.2 TDCi RWD#11967# [2011-10-2014-08] [ 74 / 100 kW/KM] [2198ccm]
- FORD TRANSIT Platforma / podwozie (FM_ _, FN_ _, FF_ _) 2.2 TDCi RWD#11969# [2011-10-2014-08] [ 92 / 125 kW/KM] [2198ccm]
- FORD TRANSIT Platforma / podwozie (FM_ _, FN_ _, FF_ _) 2.2 TDCi RWD#11971# [2011-10-2014-08] [ 114 / 155 kW/KM] [2198ccm]
- TRANSIT Skrzynia (FA_ _) [2006 - 04] [2014 - 12]
- FORD TRANSIT Skrzynia (FA_ _) 2.2 TDCi 4x4#11965# [2011-10-2014-08] [ 92 / 125 kW/KM] [2198ccm]
- FORD TRANSIT Skrzynia (FA_ _) 2.2 TDCi RWD#108639# [2011-10-2014-08] [ 100 / 136 kW/KM] [2198ccm]
- FORD TRANSIT Skrzynia (FA_ _) 2.2 TDCi RWD#11961# [2011-10-2014-08] [ 74 / 100 kW/KM] [2198ccm]
- FORD TRANSIT Skrzynia (FA_ _) 2.2 TDCi RWD#11963# [2011-09-2014-12] [ 92 / 125 kW/KM] [2198ccm]
- FORD TRANSIT Skrzynia (FA_ _) 2.2 TDCi RWD#11964# [2011-10-2014-08] [ 114 / 155 kW/KM] [2198ccm]
TRANSIT V363 Autobus (FAD, FBD) [2013 - 08] [ - ]
- FORD TRANSIT V363 Autobus (FAD, FBD) 2.2 TDCi 4x4#107819# [2013-08-2018-12] [ 92 / 125 kW/KM] [2198ccm]
- FORD TRANSIT V363 Autobus (FAD, FBD) 2.2 TDCi Napęd na wszystkie koła#128597# [2015-08-2018-12] [ 114 / 155 kW/KM] [2198ccm]
- FORD TRANSIT V363 Autobus (FAD, FBD) 2.2 TDCi RWD#101100# [2013-08-2018-12] [ 92 / 125 kW/KM] [2198ccm]
- FORD TRANSIT V363 Autobus (FAD, FBD) 2.2 TDCi RWD#101101# [2013-08-2018-12] [ 114 / 155 kW/KM] [2198ccm]
- FORD TRANSIT V363 Autobus (FAD, FBD) 2.2 TDCi RWD#120773# [2013-08-2018-12] [ 99 / 135 kW/KM] [2198ccm]
TRANSIT V363 Platforma / podwozie (FED, FFD) [2013 - 08] [ - ]
- FORD TRANSIT V363 Platforma / podwozie (FED, FFD) 2.2 TDCi 4x4#101117# [2013-08-2018-12] [ 92 / 125 kW/KM] [2198ccm]
- FORD TRANSIT V363 Platforma / podwozie (FED, FFD) 2.2 TDCi 4x4#101122# [2013-08-2018-12] [ 114 / 155 kW/KM] [2198ccm]
- FORD TRANSIT V363 Platforma / podwozie (FED, FFD) 2.2 TDCi RWD#101113# [2013-08-2018-12] [ 74 / 100 kW/KM] [2198ccm]
- FORD TRANSIT V363 Platforma / podwozie (FED, FFD) 2.2 TDCi RWD#101115# [2013-08-2018-12] [ 92 / 125 kW/KM] [2198ccm]
- FORD TRANSIT V363 Platforma / podwozie (FED, FFD) 2.2 TDCi RWD#101119# [2013-08-2018-12] [ 114 / 155 kW/KM] [2198ccm]
- FORD TRANSIT V363 Platforma / podwozie (FED, FFD) 2.2 TDCi RWD#113619# [2013-08-2018-12] [ 99 / 135 kW/KM] [2198ccm]
- FORD TRANSIT V363 Platforma / podwozie (FED, FFD) 2.2 TDCi#101114# [2013-08-2018-12] [ 92 / 125 kW/KM] [2198ccm]
TRANSIT V363 Skrzynia (FCD, FDD) [2013 - 08] [ - ]
- FORD TRANSIT V363 Skrzynia (FCD, FDD) 2.2 TDCi 4x4#101103# [2015-08-2018-12] [ 114 / 155 kW/KM] [2198ccm]
- FORD TRANSIT V363 Skrzynia (FCD, FDD) 2.2 TDCi 4x4#101109# [2013-08-2018-12] [ 92 / 125 kW/KM] [2198ccm]
- FORD TRANSIT V363 Skrzynia (FCD, FDD) 2.2 TDCi RWD#101102# [2013-08-2018-12] [ 114 / 155 kW/KM] [2198ccm]
- FORD TRANSIT V363 Skrzynia (FCD, FDD) 2.2 TDCi RWD#101106# [2013-08-2018-12] [ 92 / 125 kW/KM] [2198ccm]
- FORD TRANSIT V363 Skrzynia (FCD, FDD) 2.2 TDCi RWD#101111# [2013-08-2018-12] [ 74 / 100 kW/KM] [2198ccm]
