Ecumaster Moduł Dual H-Bridge
Parametry
- Stan
- Nowy
- Faktura
- Faktura VAT
- Jakość części (zgodnie z GVO)
- Z - zamiennik
- Typ samochodu
- Samochody osobowe
- Numer katalogowy części
- EM-EC-013
- Wersja
- Europejska
Opis produktu

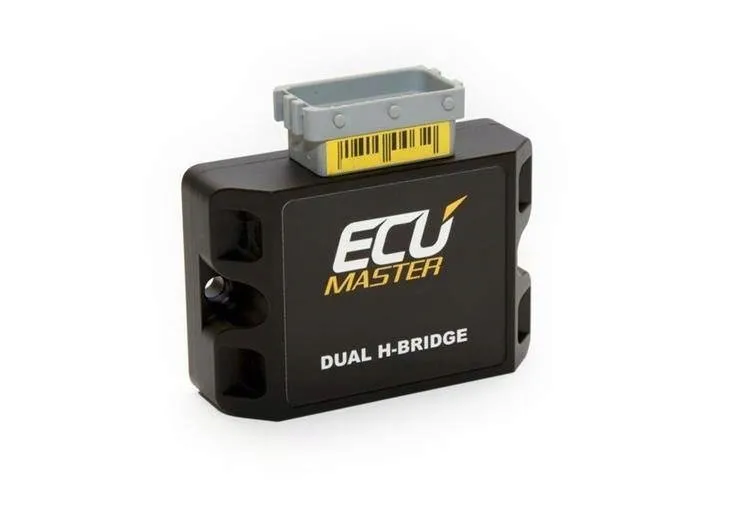

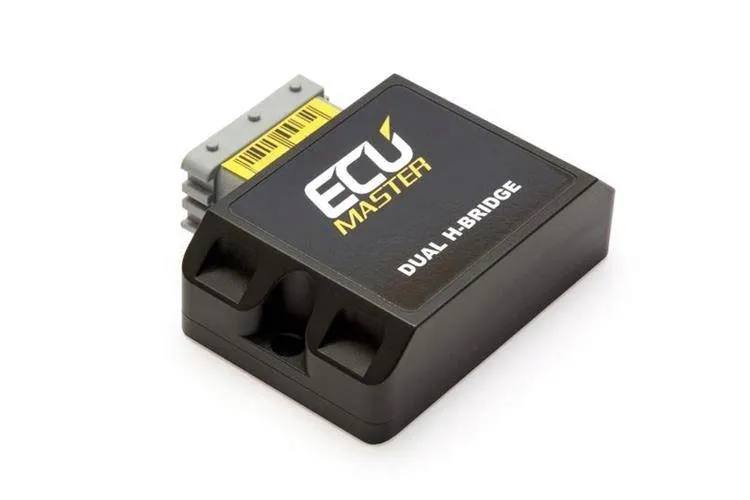

Moduł Ecumaster Dual H-Bridge.
Urządzenie CAN H-Bridge zawiera dwa niezależne mostki H z zabezpieczeniem przed przetężeniem i zwarciem, zdolne do ciągłego prądu 10 A i szczytowego prądu 30 A. Mostki H można kontrolować za pomocą wejść urządzenia lub komunikatów magistrali CAN.
- Zakres napięcia: 6V - 28V (instalacje samochodowe 12V i 24V)
- Prąd wyjściowy: ciągły 10A, szczyt 30A
- 4 wejścia analogowe (0-5 V) / cyfrowe (35 Hz - 200 Hz PWM)
- Wyjście PWM: 12 bitów 3,9 kHz
Urządzenie CAN H-Bridge może być wykorzystane do dostarczania zabezpieczonego niskiego napięcia (GND) lub wysokiego (VBat) zasilania niezależnie od każdego z 4 wyjść dla dwukierunkowego sterowania silnikiem DC. Wyjścia o niskiej wartości bocznej mogą być modulowane PWM na podstawie na mostek.
Typowe przypadki użycia to:
- Elektryczne szyby
- Wysokoprądowy elektroniczny wzmacniacz przepustnicy
Podwójne urządzenie H-Bridge musi być zaprogramowane za pomocą interfejsu CAN. Można użyć ECUMaster USB to CAN, Kvaser lub Peak PCAN.
Co jest w pudełku?
- Can H-Bridge Module
- 24 złącza pozycyjne z zaciskami
Kod produktu:
EM-EC-013
