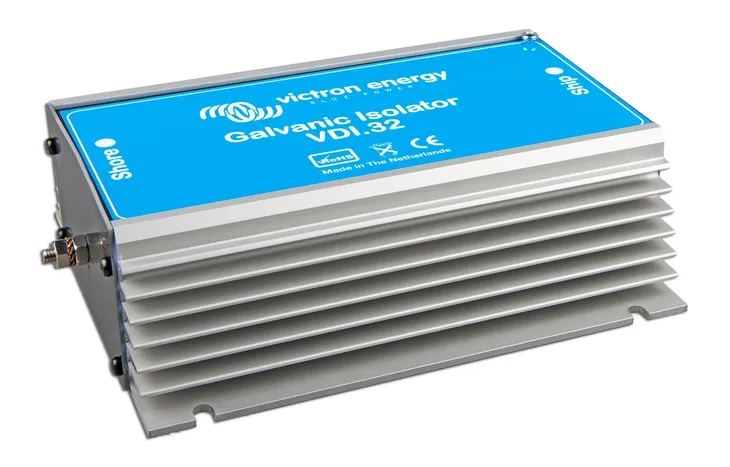

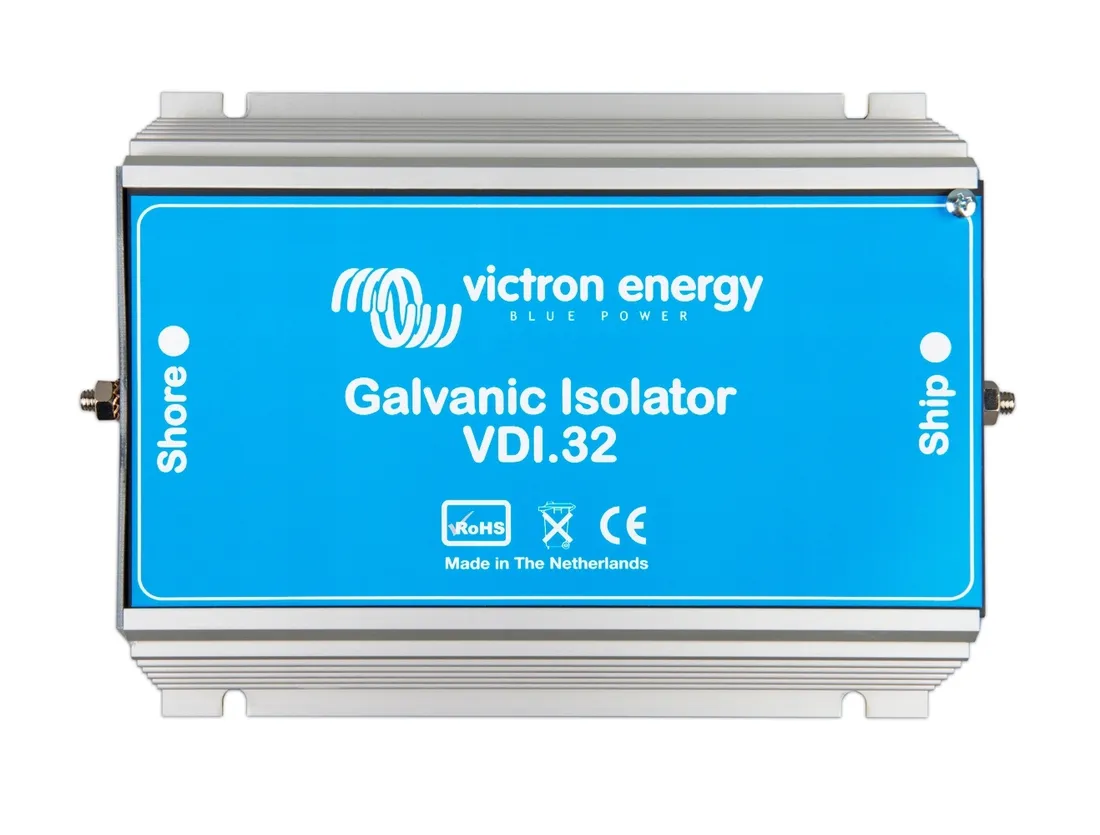

Galvanic Isolator VDI-32

• Parametry / Model: Izolator Galwaniczny VDI-32
• Prąd maksymalny: 32 A
• Prąd szczytowy (20ms): 3200 A
• Połączenia: 2 szpilki M6

Radiator

• Materiał: Andyzowane aluminium
• Ochrona: IP 67
• Waga: 2 kg
• Wymiary: 63 mm x 164 mm x 200 mm

Izolator galwaniczny zapobiega korozji elektrolitycznej. Blokuje prądy stałe o niskim napięciu docierające do łodzi przez przewód uziemiający z zasilania brzegowego. Prądy te mogą powodować korozję metalowych elementów znajdujących się pod powierzchnią wody, jak kadłub, śruba napędowa, wał, itd.

Izolator galwaniczny składa się z dwóch diod połączonych przeciwsobnie. Przy takim połączeniu diody umożliwiają przepływ prądu w obydwu kierunkach, lecz dopiero powyżej określonej wartości progowej napięcia. Napięcie, przy którym diody przewodzą prąd, wynosi około 1,4 V prądu stałego.

Izolator montuje się bezpośrednio za gniazdem podłączeniowym 230 V w łodzi. Napięcie przewodzenia z odłącznika galwanicznego jest wyższe od różnicy potencjałów pomiędzy metalami. W wyniku tego zjawiska napięcie to nie zezwoli na przewodzenie, a dzięki temu odłącznik galwaniczny zapobiegnie wszelkim prądom elektrolitycznym. Jednakże w przypadku błędnego (wyższego) napięcia w instalacji AC (prądu przemiennego), diody umożliwią przepływ prądu, a bezpiecznik prądu resztkowego przerwie obwód.
