HAMOWNIA DROGOWA DYNOPRO

DynoPro to hamownia drogowa służąca do pomiaru mocy, momentu obrotowego, przyśpieszenia

oraz innych parametrów pojazdów silnikowych. Pomiaru można dokonywać w pojazdach z każdym rodzajem napędu. Hamownia jest przeznaczona do pomiarów w szeroko pojętym motosporcie przez profesjonalistów.

A – Walizka ochronna z wkładem piankowym

B – Tablet (z aplikacją DynoPRO) w obudowie ochronnej, ładowarka

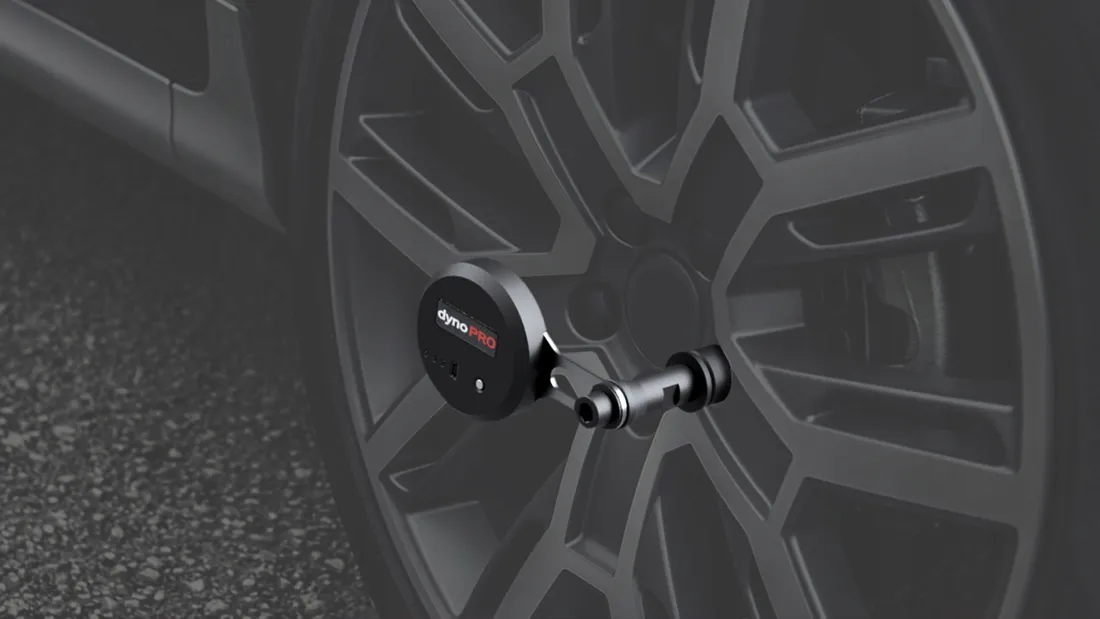

C – Sonda Dyno – mocowana do koło pojazdu

D – Sonda OBD2

E – Zestaw nasadek do mocowania Sondy Dyno – 17mm , 19mm, 21mm , 22mm

F – Sworzeń z gwintem M12 do mocowania Sondy Dyno oraz śruba M10 z podkładką sprężynową

G – Klucz imbusowy 8mm, 10mm oraz klucz płaski 14mm

Wszystkie elementy zostały wykonane na obrabiarkach numerycznych CNC. Elementy montażowe są wykonane ze stali jakościowej poddanej ulepszeniu cieplnemu.

Montaż urządzenia składa się z 6 kroków

1. wybór odpowiedniego rozmiaru nasadki na śrubę mocującą felgę
2. przykręcenie nasadki razem ze sworzniem do śruby na feldze
3. zgrubne ustawienie sondy na środku koła i przykręcenie
4. włączenie sondy
5. wpięcie sondy OBD2 do gniazda w pojeździe
6. uruchomienie tabletu i oprogramowania

Pomiar mocy w większości przypadków wymaga około 1km odcinka drogi w miarę możliwości bez wzniesień.

Procedura pomiaru składa się z następujących etapów.

1. wybranie menu POMIAR
2. określenie profilu mierzonego pojazdu(nazwa , waga pojazdu, rozmiar opony , żródła sygnału obrotowego silnika RPM – przeważnie pobieranego z OBD2 lub kalibrowanego)
3. pomiar właściwy

• start pomiaru w oprogramowaniu
• spokojny start pojazdem na 1 i 2 biegu
• wrzucamy 3 bieg i gwałtownie przyśpieszamy do końca zakresu obrotowego po czym wrzucamy bieg neutralny i program zacznie odliczać 10s w celu obliczenia oporów toczenia i innych
• program wylicza moc i moment obrotowy pojazdu i prezentuje go użytkownikowi

1. Generowanie raportu pomiarowego (oprogramowanie generuje raport w formacie PDF, JPG , CSV i umożliwia jego wysłanie przez e-mail lub udostępnienie na dowolny komunikator)
