Kable do halogenów i dodatkowych lamp 12V/30A

KABLE DO HALOGENÓW OKABLOWANIE WIĄZKA MONTAŻU DODATKOWYCH LAMP 12V/30A

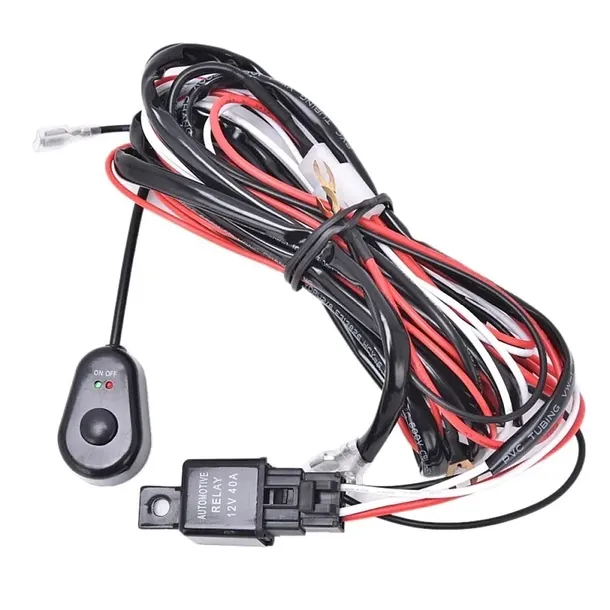

Uniwersalny zestaw okablowania do podłączenia dodatkowych lamp LED, halogenowych lub lamp przeciwmgielnych do instalacji samochodowej 12V lub 24V*. Wiązka posiada przekaźnik oraz przycisk sterujący z kontrolą pracy.

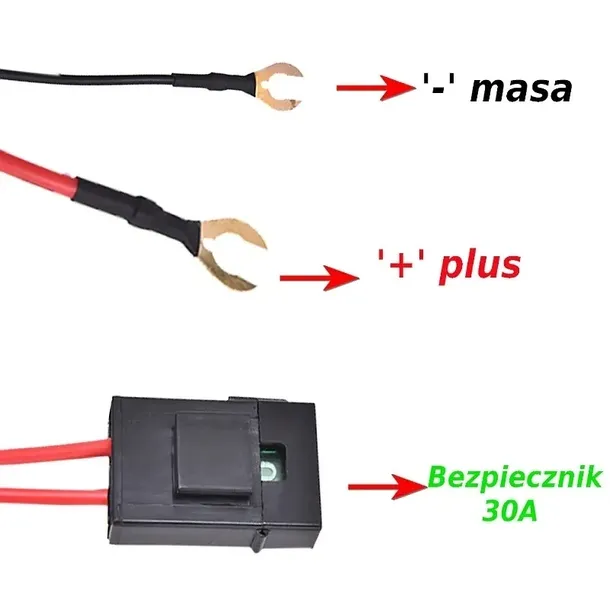

Kabel od przekaźnika do odbiornika ma długość 1,9m z odejściem na pierwszą lampę po około 90cm, a drugą po około 100cm. Zakończony jest klasycznymi żeńskimi złączkami do lamp. Przewód od przekaźnika do przełącznika wraz z złączką ma około 3m i zakończone są niepełnymi oczkami do podłączenia zasilania. Długość przewodów pozwala to na sporą swobodę podczas instalacji w pojeździe. Nadmiar przewodu proponuję związać 'trytyką'.

*Zestaw ten można bez problemu zastosować w instalacji 12V, przy innym napięciu roboczym lamp należy pamiętać żeby napięcie sterujące przełącznikiem wynosiło 12V (cewka przekaźnika i kontrolki są na 12V, a pobór prądu do sterowania pomijalnie mały).

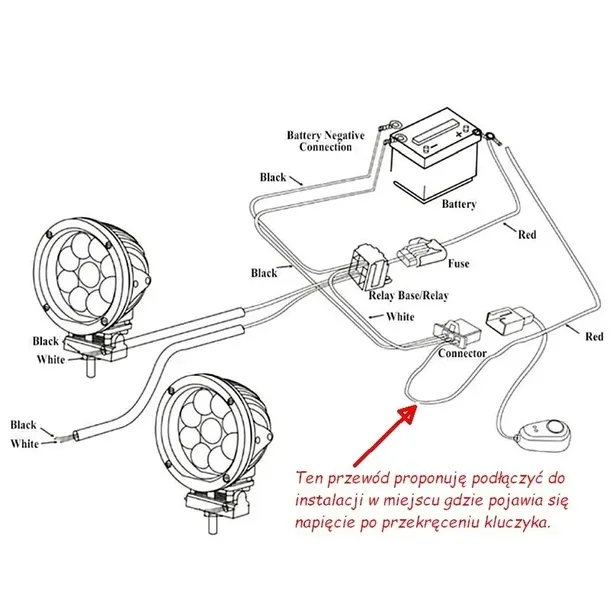

Sposób podłączenia na ilustracji obok.

Można podłączyć dokładnie tak jak na rysunku, niemniej podłączenie takie ma jedną poważną wadę. Układ dodatkowego oświetlenia jest zasilany i gotowy do pracy cały czas, może to generować problemy podczas eksploatacji. Wystarczy że zapomnimy wyłączyć lamp, a rozładują one akumulator. W wypadku motocykla mamy wszystkie elementy sterujące na wierzchu - wystarczy że dziecko czy jakiś dowcipniś nam to włączy i może być problem. Dlatego proponuję przewód zasilania przekaźnika podłączyć do tzw. 'plusa po stacyjce' i będziemy spać spokojnie.

Zestaw zawiera:

• Przewody,

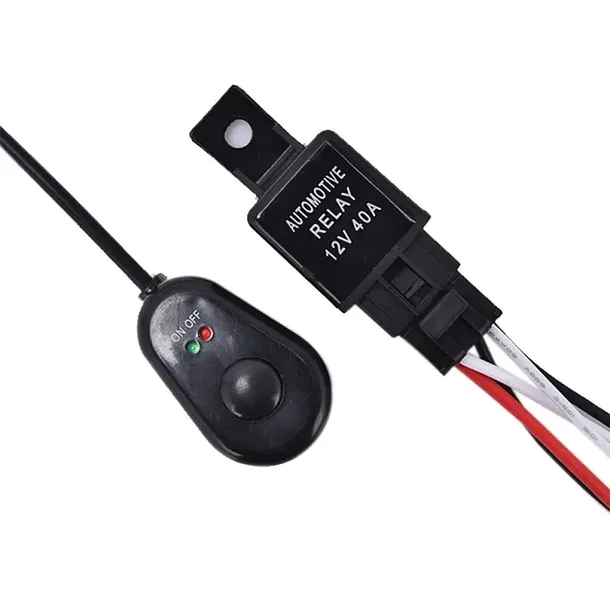

• przełącznik z kontrolkami i przylepcem,
• przekaźnik: RN 804S 12V 40A, styki NO (otwarte bez zasilania)
• podstawa przekaźnika: 4 pin
• bezpiecznik w gnieździe: 30A
