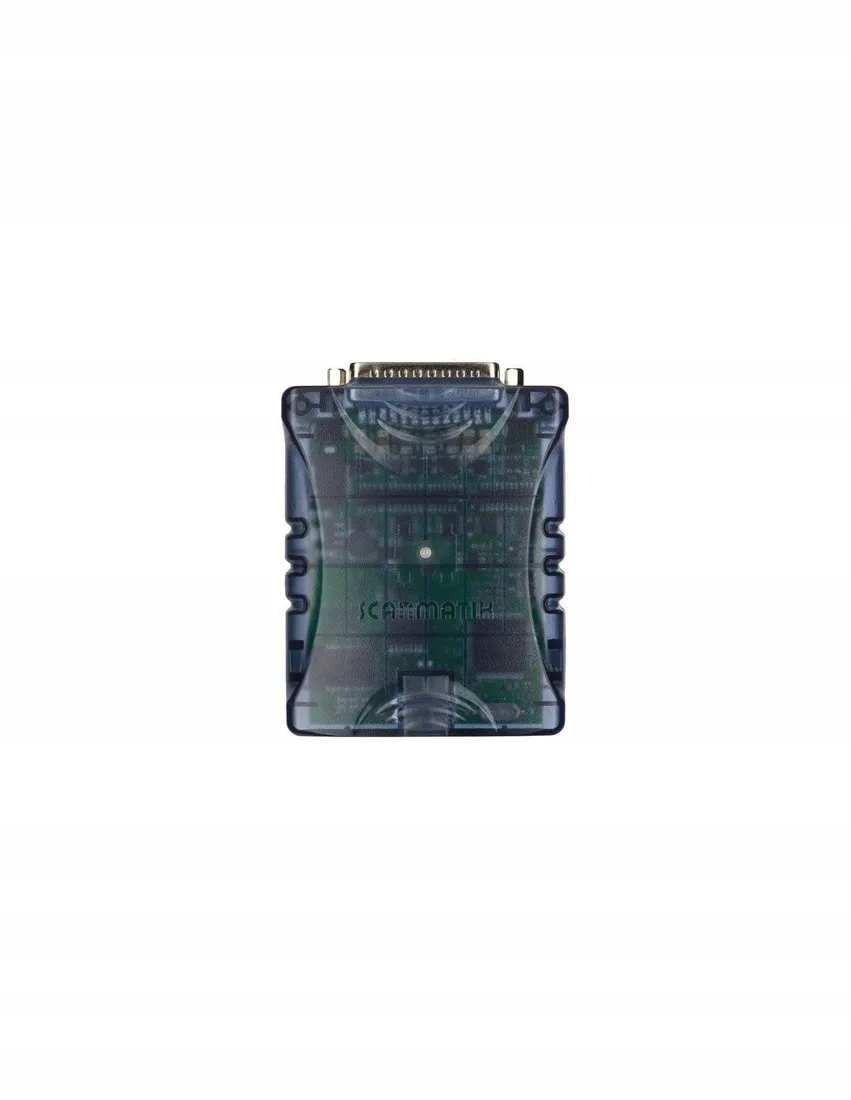

Scanmatik 3 PRO

Scanmatik 3 to profesjonalny skaner wielomarkowy przeznaczony do diagnostyki elektronicznych systemów sterowania pojazdów amerykańskich, europejskich, japońskich i rosyjskich. Może być używany jako urządzenie J2534 z dużą liczbą programów diagnostycznych i migaczy wykonanych dla standardowych interfejsów SAE J2534 i RP1210.

Adapter Scanmatik SM3 Pass-Thru jest następcą adaptera SM2Pro obsługującego protokoły CAN-FD i DoIP. Oferuje najszerszą obsługę standardowych funkcji SAE J2534-1/2 i TMC RP1210 wymaganych przez oprogramowanie do diagnostyki i przeprogramowania pojazdów OEM, strojenie pojazdów i oprogramowanie do aktualizacji ECU, takie jak PCMflash, BitBox, Combiloader, MDFlasher itp. W celu rozszerzenia zaimplementowano ekskluzywne funkcje oprogramowania pokrycie pojazdu i funkcji (emulacja stanu zapłonu (VAG ODIS), multipleksowanie KLINE (MB-DAS) i tak dalej. J1850 Wdrożono interfejsy VPW/PWM, Chrysler SCI w celu obsługi starszych pojazdów.

Główne cechy

• Obsługuje połączenie USB lub Wi-Fi z komputerem
• Galwanicznie izolowany port USB
• Stabilne, łatwe w użyciu połączenie Wi-Fi oparte na autorskim oprogramowaniu modułu Wi-Fi (bez emulacji portu szeregowego)
• W pełni zabezpieczone linie transceivera (przeciwprzepięciowe, przeciwzwarciowe)
• Obsługuje napięcie pokładowe 24 V (ciężarówki i autobusy)
• Zabezpieczenie przed skokami napięcia (wytrzymuje napięcia do 55 V)
• Pełna obsługa norm SAE J2534-1 (V0404, V0202) i SAE J2534-2
• Pełna obsługa TMC RP1210C (pojazdy ciężarowe)

Opis:

Urządzenie współpracuje z komputerem osobistym, tabletem lub smartfonem. W zestawie znajduje się oprogramowanie dla systemów Windows i Android. Po zainstalowaniu sterownika (w zestawie) współpracuje z oprogramowaniem innych firm stworzonym dla standardów SAE J2534 i RP1210. Do połączenia z adapterem można wykorzystać zarówno interfejs USB,Bluetooth czy Wifi. Zestaw zawiera pełną aktualną wersję programu (wszystkie aktualnie dostępne moduły oprogramowania): VAZ, GAZ, UAZ, Oka, ZAZ, Daewoo, Chevrolet, Ravon, Chery, BYD, Geely, Great Wall, Lifan, Mitsubishi, Kia, Hyundai, Izh, KAMAZ, MAZ, PAZ, OBD2. Współpracuje z dużą liczbą programów diagnostycznych i migaczy wykonanych dla standardowych interfejsów SAE J2534 i RP1210.

Specyfikacja adaptera SM3-PRO

• 13X ISO-9141-2/ISO-14230-2 (K-LINE)/Chrysler SCI channels multiplexed to J1962 OBD port pins [1,2,3,6,7,8,9,10,11,12,13,14,15].
• 1X J1850 VPW/PWM Channel
• 5X CAN2.0/CAN-FD Channels multiplexed to OBD port pins 6-14, 3-11, 12H-13L or 12L-13H (polarity swap), 1-9, 2-10
• 1X Single Wire CAN (GM)
• 1x10/100BASE-TX channel (DoIP)
• Programming Voltage (FEPS) generator (5-24V) multiplexed to OBD Port pins [6, 8, 11, 12, 13, 14]
• Separate AUX output for Programming Voltage to DB-25 (requires AUX-type OBD2 cable to convert to banana-jack)
• Wireless std: IEEE 802.11b/g/n
• Working frequency 2.4GHZ(2.412 to 2.480GHz)
• Adapter dimensions (L x W x H): 97×75×22mm
