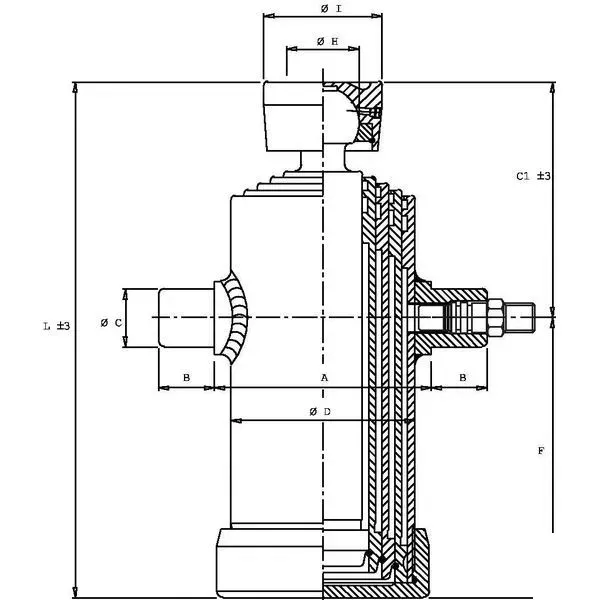

Siłownik teleskopowy TC3045

Siłownik teleskopowy

INDEKS: TC3045

• Specyfikacje: - Pokrycie Tenifer TF1
• Korzyści: - Wysoka odporność korozyjna
• Właściwości: - Nielakierowany- Niewielkie wymiary montażowe- Doskonałe właściwości jezdne- Długa żywotność
• Zastosowanie: - Siłownik wychylny do przyczepy - Budowa pojazdów
• Średnica zew: 124mm
• Norma DIN: 1629
• Ciśnienie robocze max: 180BAR
• Materiał uszczelnienia: Poliuretan
• Waga: 34kg
• Kategoria zastosowania: Teleskopowy
• Skok: 1190mm
• Średnica zew. tulei mocowania: 95mm
• Typ mocowania - strona tłoczyska: Kula
• Materiał cylindra: Stal S355J2+N
• Średnica otworu montażowego - strona tłoczyska: 55mm
• Predkość max. tłoczyska: 0,5m/s
• Średnica otworu montażowego - strona cylindra: 40mm
• Gładkość powierzchni tłoczyska: 0.05-0.15µm
• Ilość sekcji: 4
• Ilość oleju: 7l
• Typ mocowania - strona cylindra: Czop
• Średnica gwintu przyłącza oleju: M18
• Skok gwintu przyłącza oleju: 1,5mm
• Typ gwintu przyłącza oleju: Metryczny
• Średnica sekcji 1: 61mm
• Udźwig max. sekcji 2: 8,1t
• Udźwig max. sekcji 3: 11,7t
• Średnica sekcji 2: 76mm
• Średnica sekcji 3: 91mm
• Twardość (HV): HV5/12=500/550
• Udźwig max: 10t
• Średnica sekcji 4: 107mm
• Udźwig max. sekcji 4: 16,1t
• Długość min: 472mm
• Rozstaw montażowy min: 150mm
• Długość przyłączy oleju: 40mm
• Udźwig max. przy 180 bar: 16,1t
• Dystans od otworu montażowego do pokrętła: 315mm
• Średnica wałka bocznego: 40mm
• Wymiar od osi przyłącza oleju do końca tłoczyska: 157mm
