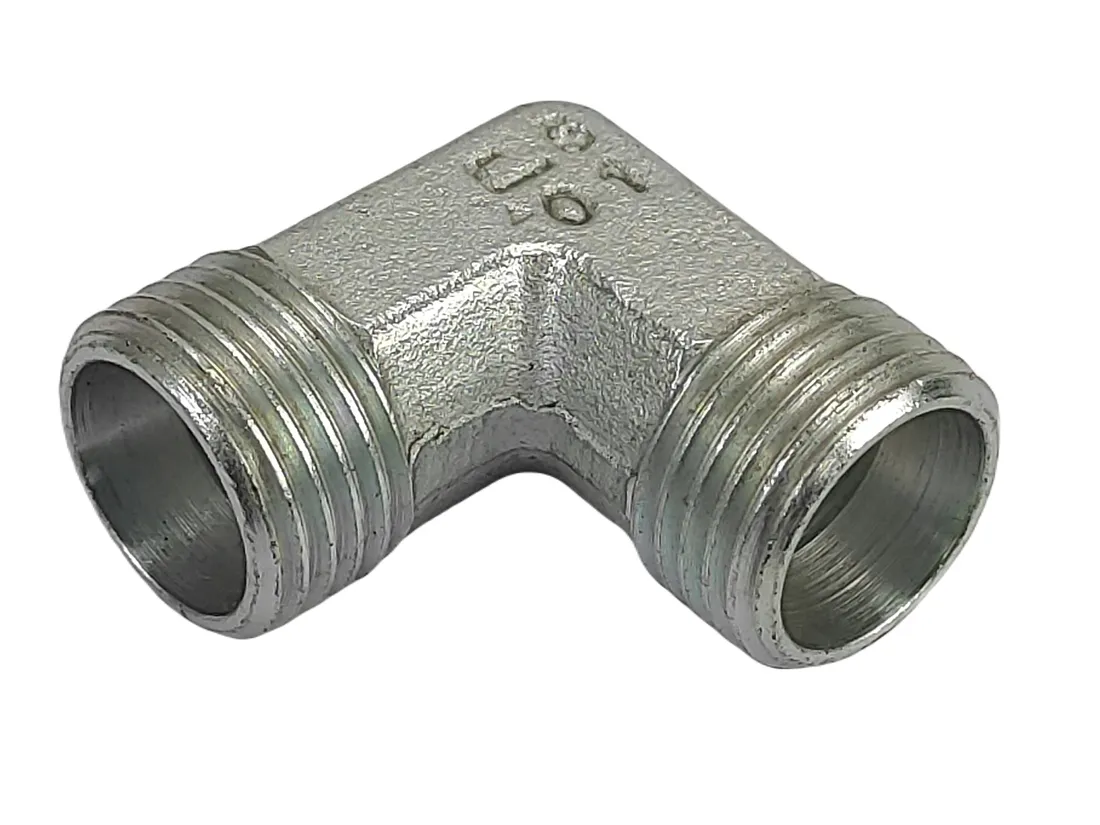

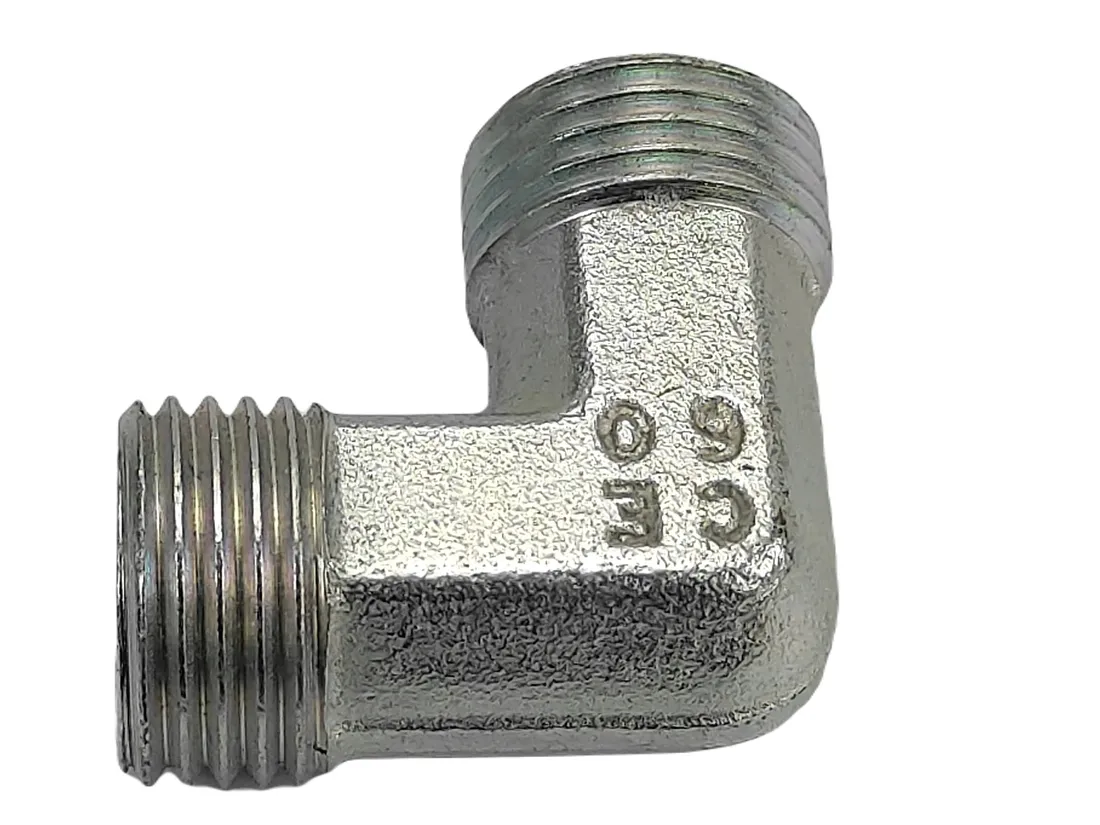

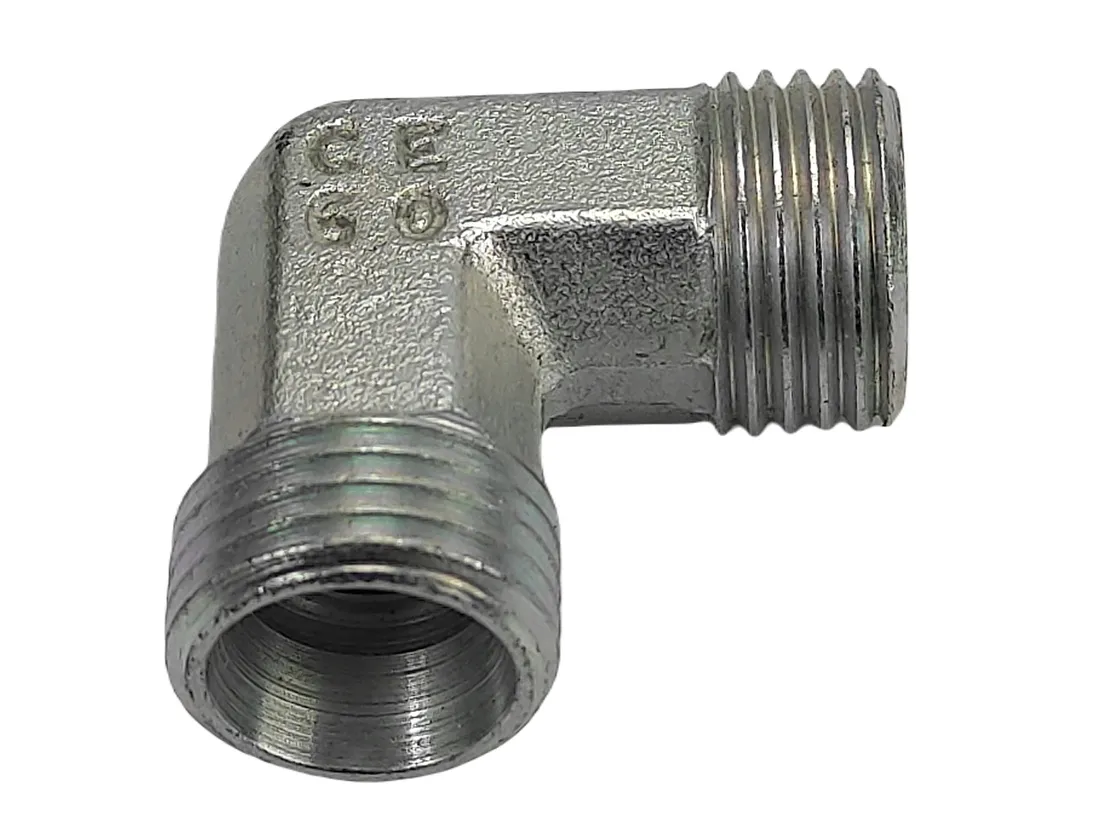

Złącze kątowe M16-M16

Złącze kątowe M16-M16

Wersja: Winkel

Formuła typu: X-WV

Opis: Złącze kątowe

Seria: 10 L

PN (bar): 500

Gwint przyłączeniowy: M16 x 1,5

D1 (mm): 10

D2 (mm): 10

L1 (mm): 22

L2 (mm): 22

Materiał: stal

S1 (mm): 14

S2 (mm): 14

T2 (mm): M16 x 1,5

T1 (mm): M16 x 1,5

Powierzchnia: nie zawiera Cr6

L1 + L2 (mm): 22

D1, D2 (mm): 10

bez nakrętki złączkowej i pierścienia zacinającego

przyłącze 1 + 2: metryczny gwint zew. cylindryczny, 24° stożek wew.

wersja: złącze kolankowe 90°

norma: DIN 2353

materiał: stal z powłoką niezawierającą chromu(VI)

Złącze kątowe to element używany w układach hydraulicznych lub pneumatycznych do łączenia rur lub węży pod kątem, umożliwiając kontrolowany przepływ cieczy lub gazu w trudno dostępnych miejscach.

Zastosowanie kolanka hydraulicznego może obejmować różne dziedziny, w których konieczne jest łączenie rur lub węży pod kątem, na przykład w hydraulice, pneumatyce, przemyśle, motoryzacji czy budownictwie.

Złącza kątowe są ważnymi komponentami układów hydraulicznych i pneumatycznych, ponieważ umożliwiają skonfigurowanie rur i węży w sposób, który jest funkcjonalny i dostosowany do konkretnego ułożenia systemu. Jest to istotny komponent w różnych dziedzinach, gdzie konieczne jest elastyczne konfigurowanie układów przepływowych.
