HYDROAKUMULATOR HYDRAULICZNY AMORTYZATOR 0,75L

Amortyzator hydrauliczny 0,75L z zaworem kulowym wyłączającym

KOD SKRAW-MET: [8308]

Producent: SM-G (Skraw-Met Group)

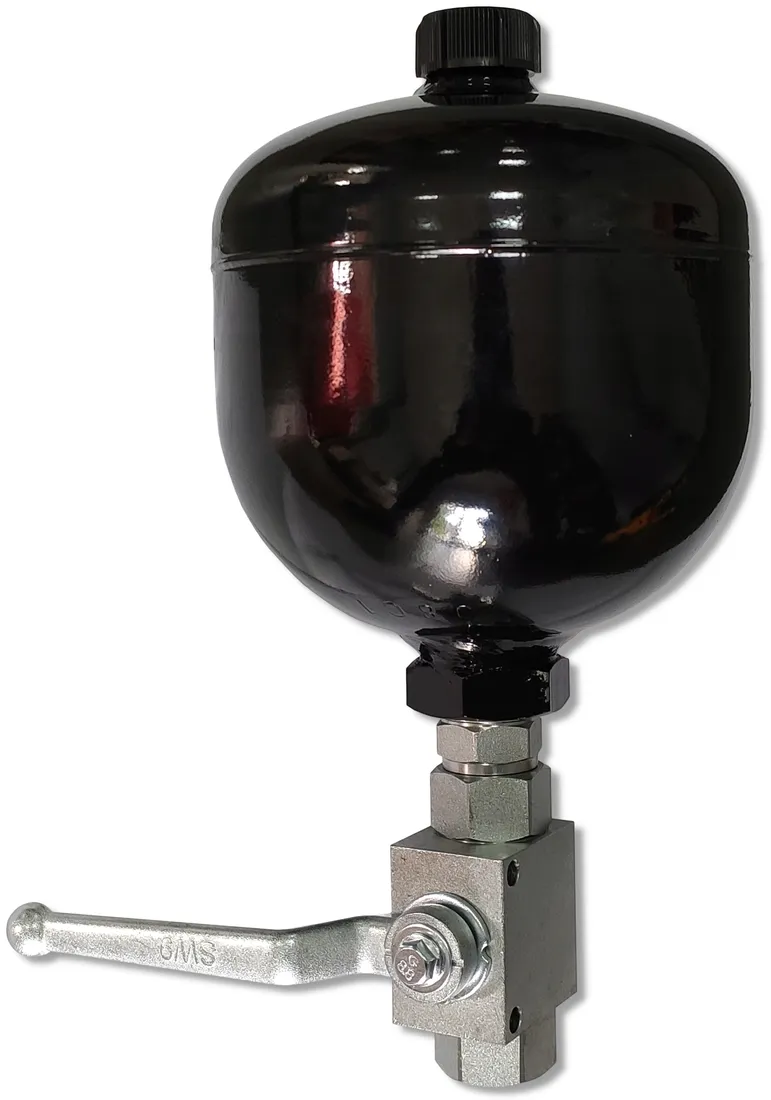

W skład zestawu wchodzi:

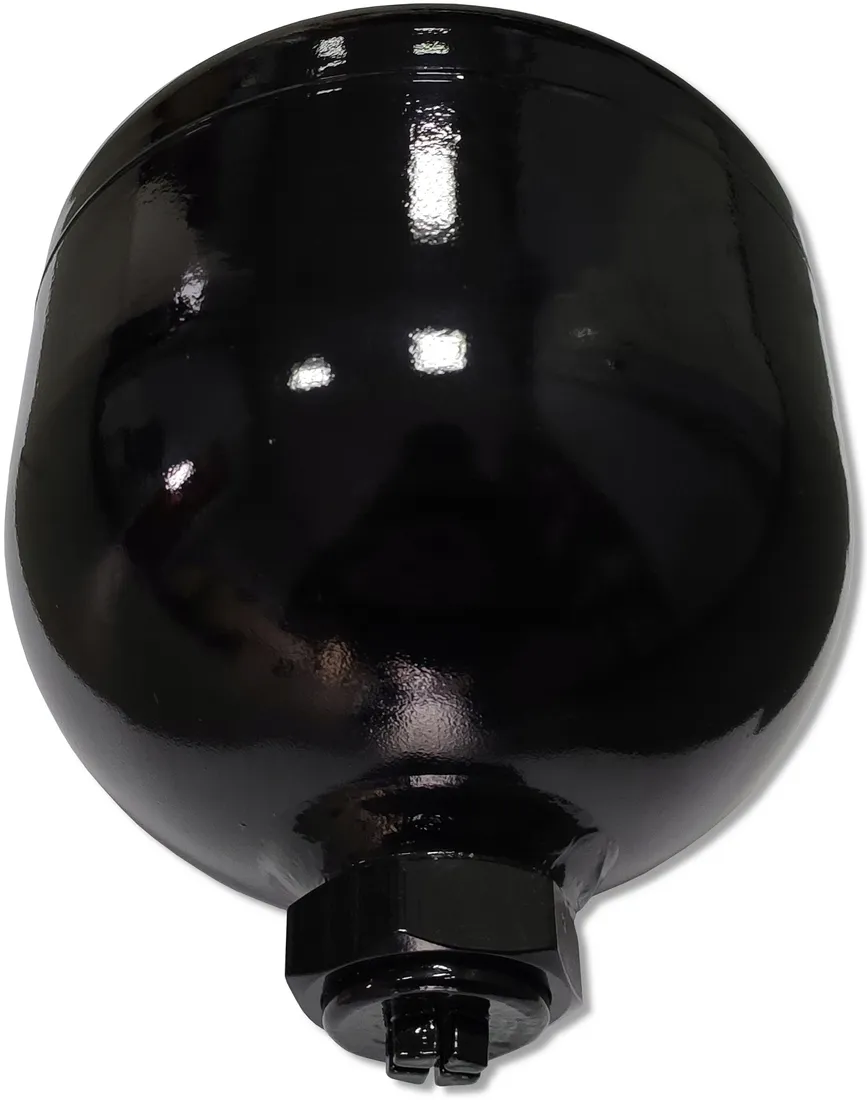

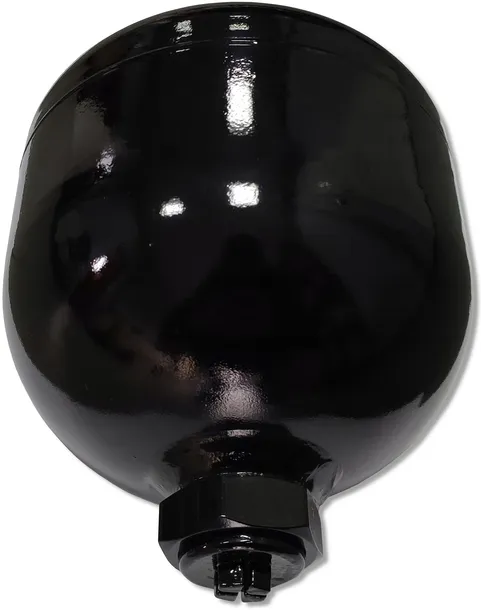

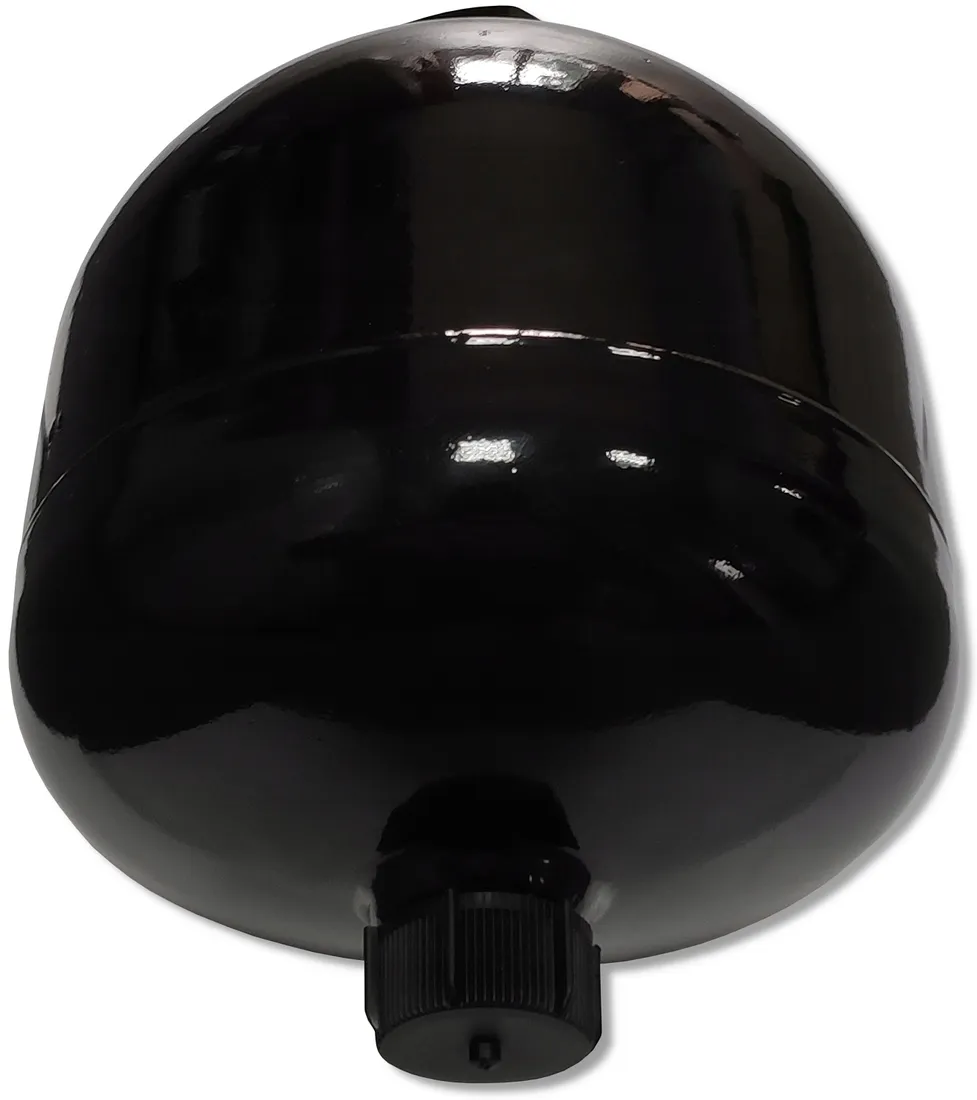

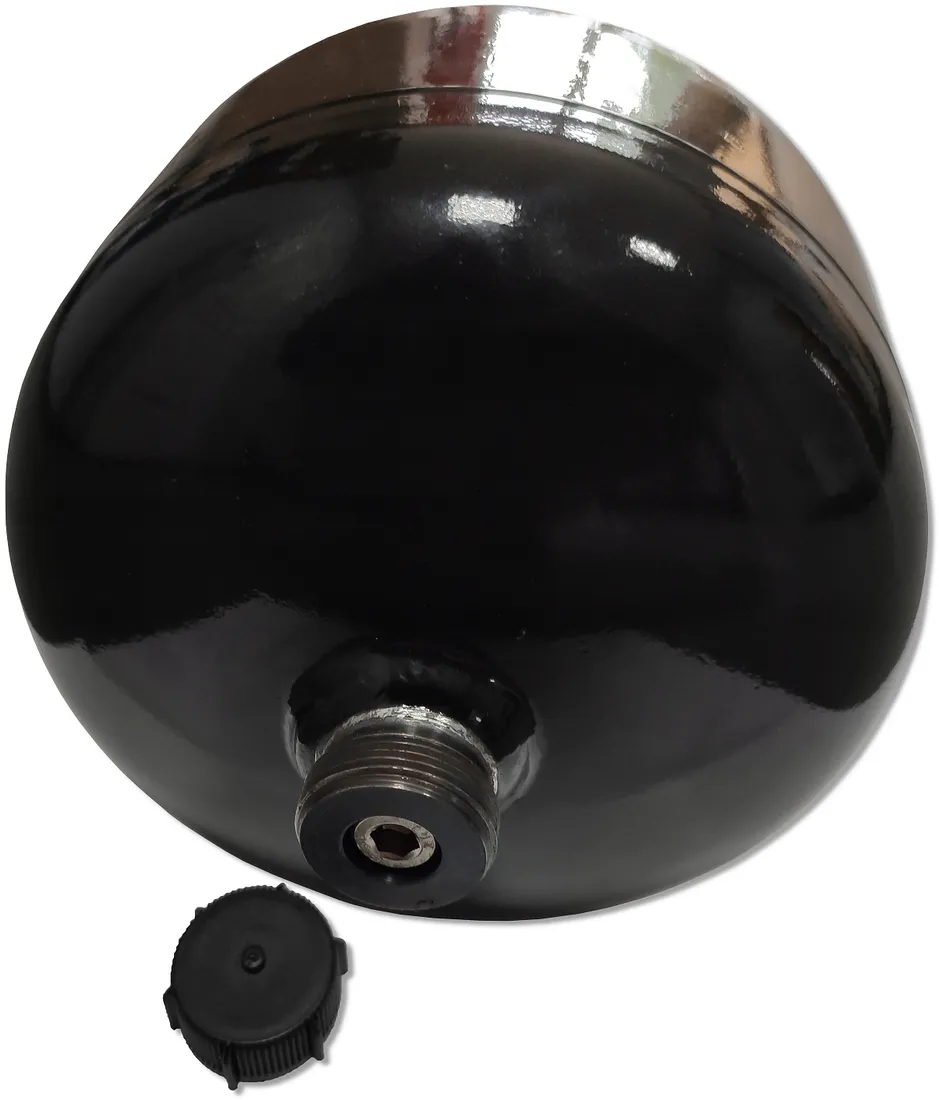

• Akumulator hydrauliczny Hydroakumulator HDA 0.75L
• Przyłącze proste nypel G1/2" - G1/2" + podkładka
• Zawór hydrauliczny kulowy 2-drogowy VH2V-G1/2

NA ŻYCZENIE KLIENTA REGULACJA POD WSKAZANE CIŚNIENIE — GRATIS

Doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Są stosowane w ładowaczach czołowych TUR, maszynach rolniczych, pługach, agregatach, maszynach budowlanych, dźwigach itd. czyli maszynach narażonych na gwałtowne zmiany ciśnienia w układzie hydraulicznym.

Rola hydroakumulatora

Zadaniem akumulatora jest magazynowanie oleju pod ciśnieniem w układzie hydraulicznym i w razie potrzeby jego ponowne uruchomienie w celu tłumienia uderzeń oraz ograniczenia falowania ciśnieniowego.

Jego główna funkcja jest wykonywana w następujących aspektach:

• Jako moc pomocnicza
• Dla awaryjnego źródła zasilania
• Uzupełnianie ubytków i utrzymywanie stałego ciśnienia
• Absorpcja wstrząsów hydraulicznych
• Absorpcja pulsacji i redukcja hałasów

Zasada działania amortyzatora:

Akumulator hydrauliczny składa się głównie z elementu hydraulicznego i elementu gazowego z separatorem gazoszczelnym.

Część olejowa jest połączona z hydrauliczną drogą przepływu.

Gdy ciśnienie wzrasta, gaz jest sprężany, a ciecz wpływa do akumulatora hydraulicznego.

Gdy ciśnienie spada, sprężony gaz rozszerza się i wypuszcza zaoszczędzony płyn do rurociągu.

Hydroakumulatory należy dobierać według zależności:

• Jaka będzie jego funkcja w układzie hydraulicznym?
• Pojemność hydroakumulatora rośnie proporcjonalnie do pojemności cylindrów.
• Im większe obciążenie cylindrów, tym większe ciśnienie w hydroakumulatorze.

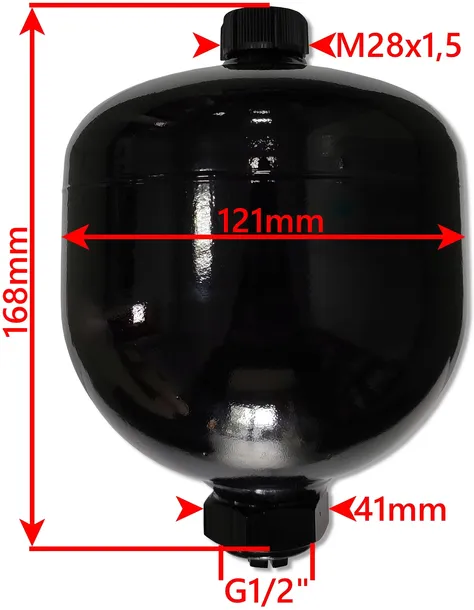

Specyfikacja techniczna:

Hydroakumulatory są fabrycznie nabite azotem o ciśnieniu 60 bar. Mają wbudowany mechanizm, który pozwala w bezpieczny i prosty sposób zmniejszyć ciśnienie azotu według własnych potrzeb.

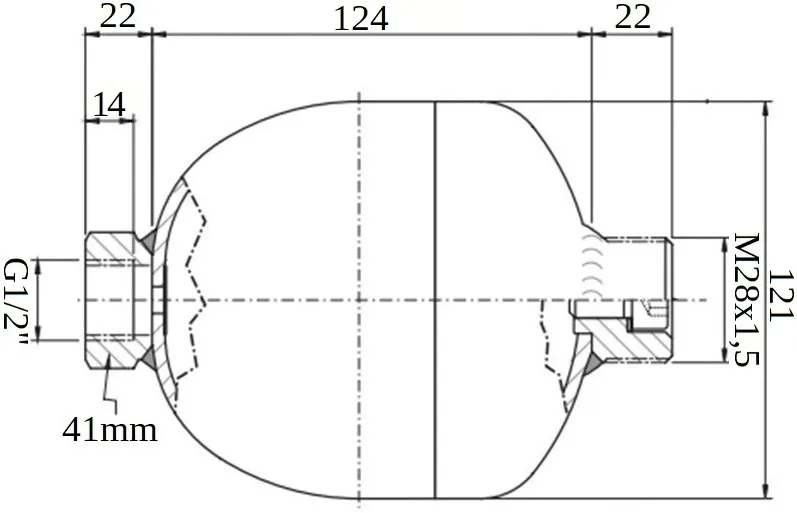

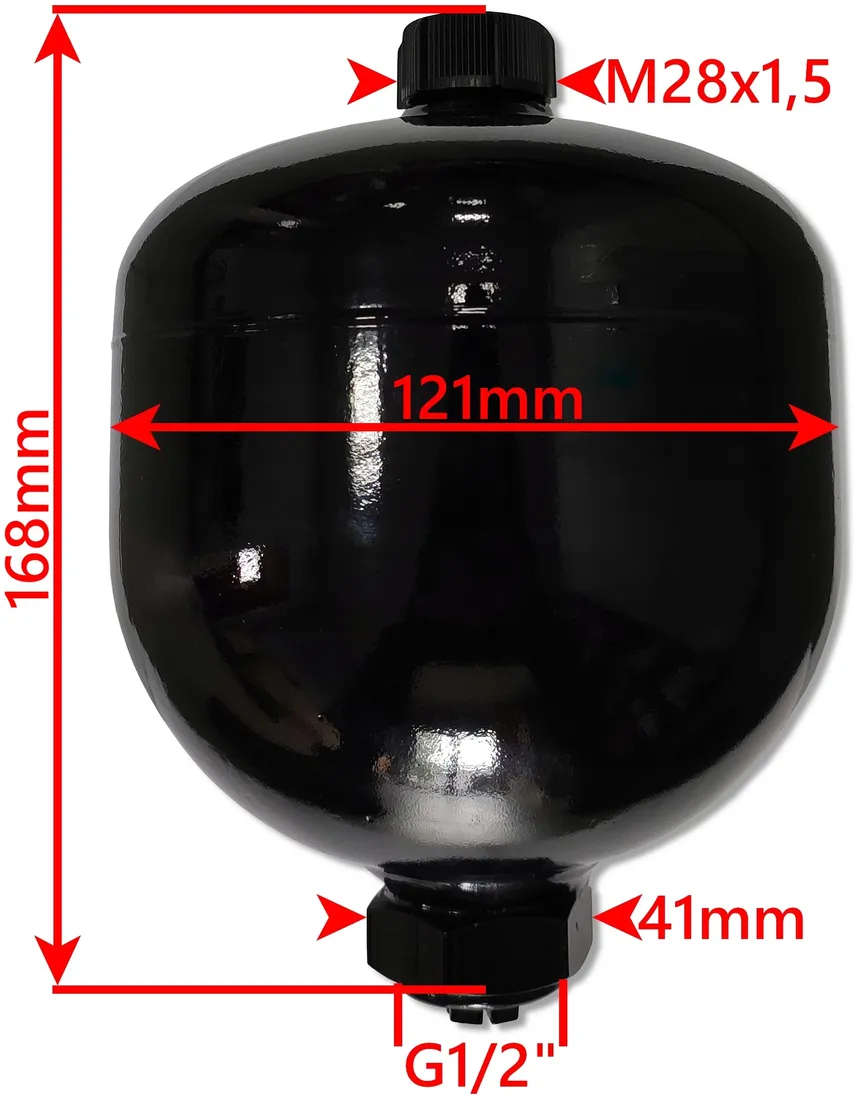

Gwint wewnętrzny w korpusie: G1/2"

Gwint zewnętrzny portu gazowego: M28x1,5

Pojemność całkowita amortyzatora: 0,75L

Ciśnienie maksymalne: 210 bar

Materiał korpusu: żeliwo

Zakres temperatur:

Dopuszczalna temperatura otoczenia: -30°C do +80°C

Dopuszczalna temperatura oleju: -30°C do +80°C

Typ oleju: olej hydrauliczny na bazie oleju mineralnego

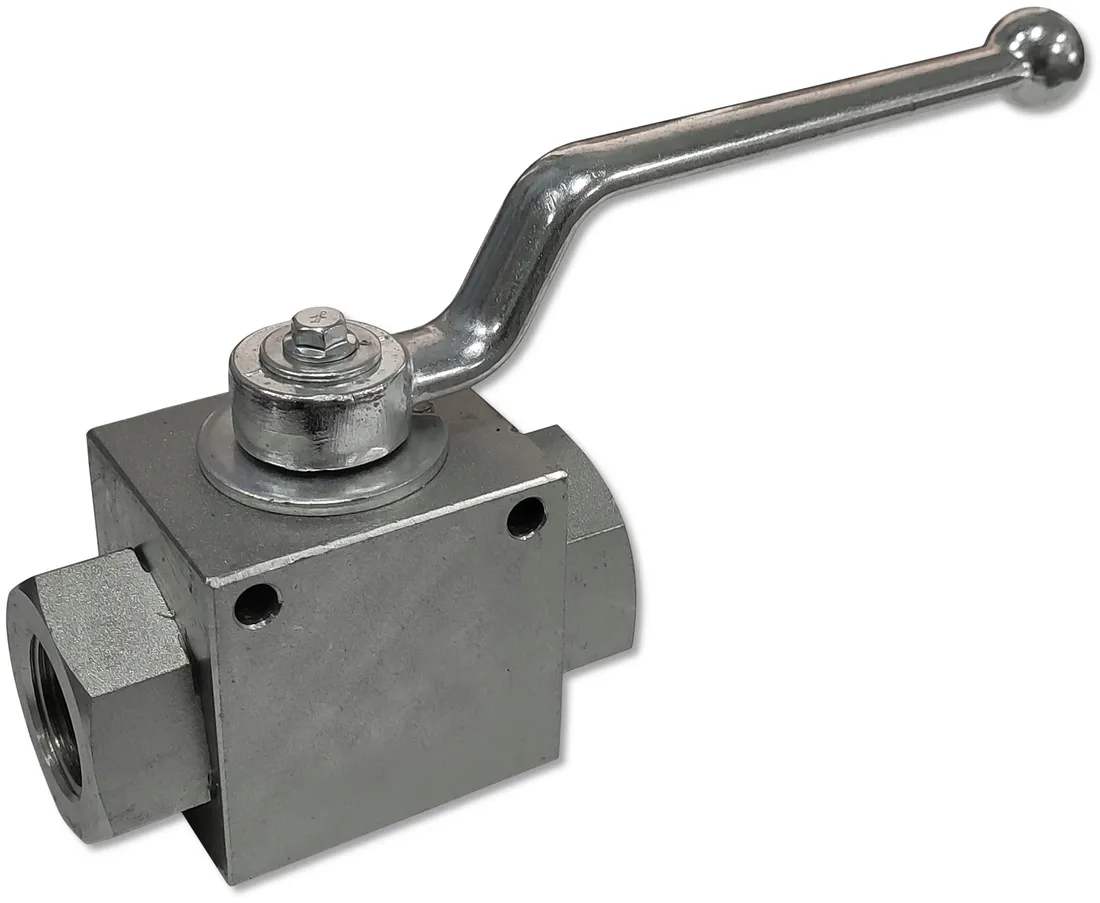

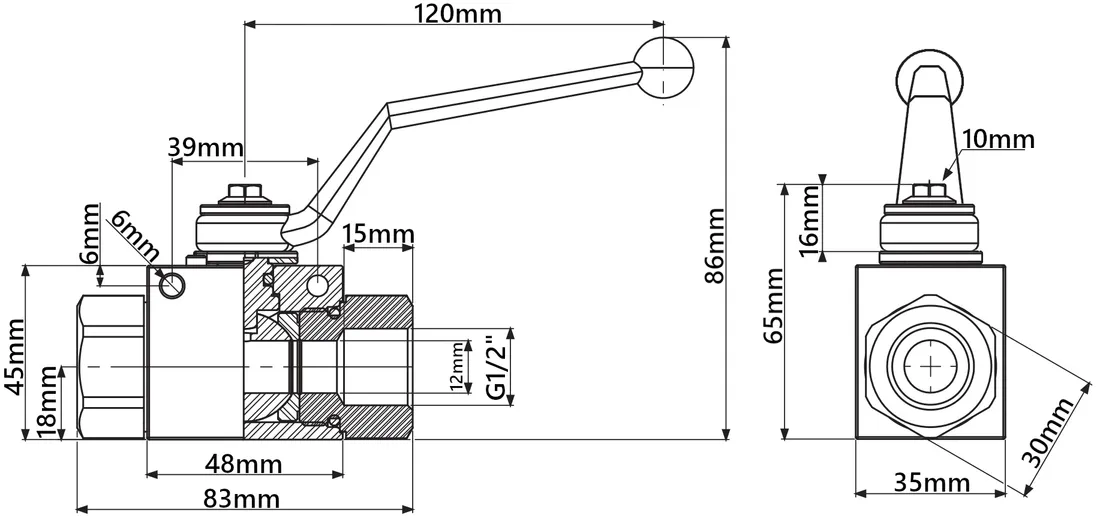

ZAWÓR HYDRAULICZNY KULOWY 2-DROGOWY G1/2"

Zawór hydrauliczny doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie, budownictwie czy szeroko pojętym przemyśle.

Zawór kulowy wysokiego ciśnienia — obraca się o 90 stopni — służy głównie do zamykania i otwierania przepływu cieczy (np. oleju hydraulicznego) w układzie hydraulicznym.

Zawory cechuje kompaktowa budowa, niezawodna szczelność, prosta konstrukcja i trwałość w wieloletnim okresie użytkowania przy wysokim ciśnieniu.

________________________________

W celu podłączenia wystarczy przyłączyć linię zasilającą do przyłącza A i P.

Specyfikacja techniczna:

Przepływ maksymalny: 70 L/min

Gwinty wewnętrzne: G1/2"

Maksymalne ciśnienie cieczy: 500 bar

Temperatura otoczenia: od -40°C do +60°C

Temperatura oleju: od -15°C do +80°C

Materiał: stal galwanizowana
