KLUCZ DYNAMOMETRYCZNY 3/8'' 19-110NM

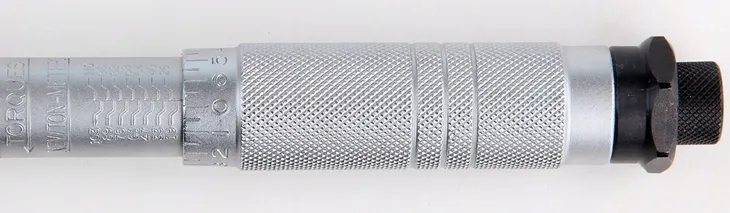

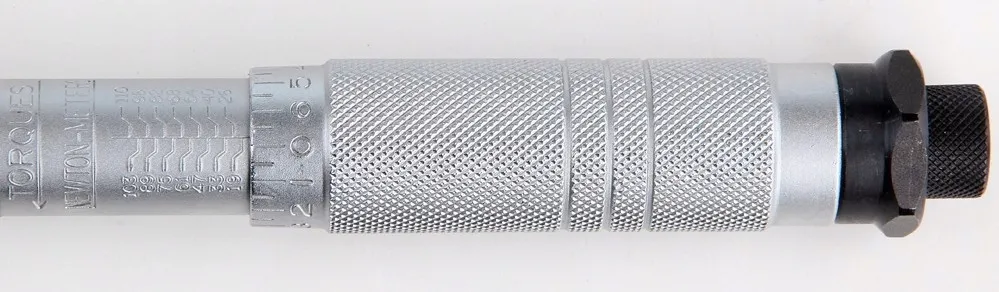

Klucz wykonany jest ze stali chromowo-wanadowej, co zapewnia jego trwałość i wytrzymałość. Posiada mechaniczny naciąg zapadki dynamometrycznej, która po osiągnięciu żądanej siły dokręcania przeskakuje o jeden ząbek, wydając charakterystyczny dźwięk. Skala momentów umieszczona jest w rękojeści klucza, jej regulacja następuje poprzez jej obrót. Po ustawieniu żądanego momentu należy zablokować klucz zabezpieczeniem na końcu rączki.

Klucz posiada certyfikat GS.

Zestawienie porównawcze momentów w różnych jednostkach długości i siły:

• 1 kG*cm = 13,887 OZ*IN (uncja x cal)
• 1 kG*cm = 0,867 LB*IN (funt x cal)
• 1 kG*m = 9,80665 N*m (Niuton x metr)
• 1 kG*m = 7,233 LB*FT (funt x stopa)
• 1 FT*LB = 12 LB*IN (funt x cal)
• 1 dm*N = 14,16 OZ*IN (uncja x cal)

Przeznaczenie / Zastosowanie

Stosowany jest głównie w technice motoryzacyjnej do precyzyjnego mocowania oraz wszędzie tam, gdzie producent określił wymagany moment dokręcenia złącza.

Sposób użycia

- Wybrać odpowiednią skalę Nm lub in-lbs. Odblokować pokrętło mikrometryczne.

- Pokrętło mikrometryczne ustawić tak, aby „0” na skali pokrętła pokryło się z pionową linią na ramieniu klucza.

- Pokrętło mikrometryczne obracać zgodnie z kierunkiem ruchu wskazówek zegara, do momentu ustawienia żądanego momentu obrotowego. Żądany moment obrotowy jest - ustawiony w momencie, gdy podziałka na pokrętle mikrometrycznym będzie się pokrywała z pionową linią na ramieniu klucza.

- Następnie należy zablokować pokrętło mikrometryczne oraz ustawić odpowiedni kierunek obrotu grzechotki, po tym klucz jest gotowy do użytku.

- Na zabierak klucza należy nałożyć odpowiednią nasadkę. Podczas dokręcania osiągnięcie ustawionego momentu jest sygnalizowane kliknięciem klucza. W przypadku usłyszenia lub wyczucia kliknięcia należy zaprzestać dokręcania.

Zawartość opakowania

- klucz dynamometryczny

- fabryczny Certyfikat Kalibracji (Indywidualny dla każdego klucza, oznaczony numerem seryjnym klucza)

- instrukcja obsługi

- karta gwarancyjna

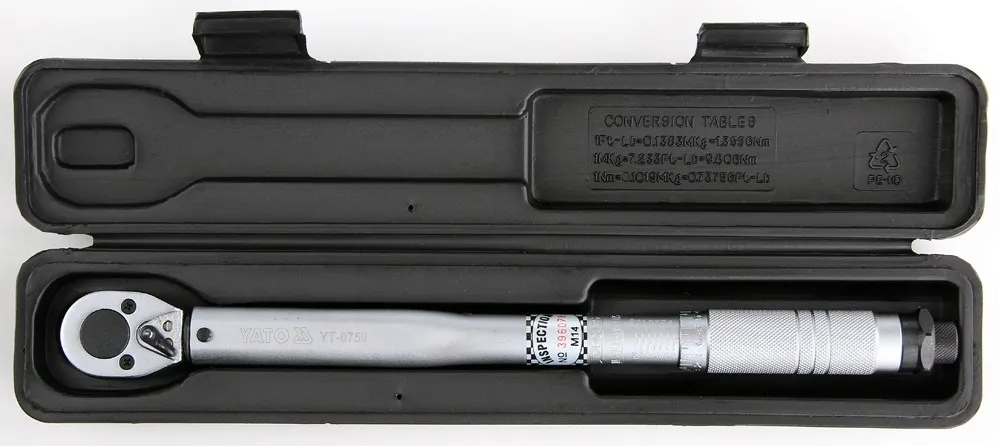

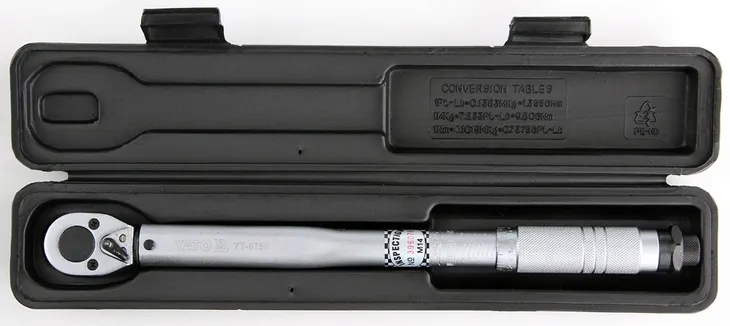

- walizka

Dane techniczne

Numer indeksu

YT-0750

Marka

Yato

Waga brutto (kg)

1.1250

Master Carton MC

20

Pal

480

Długość [mm]

342-360

Opakowanie

walizka

Przeznaczenie

do precyzyjnego dokręcania połączeń gwintowych

Rozmiar napędu [cal]

3/8

Wartość momentu [Nm]

19-110

Tolerancja

+-4%

Świadectwo kalibracji

TAK
