J-34 ściemniacz-regulator oświetlenia - KIT

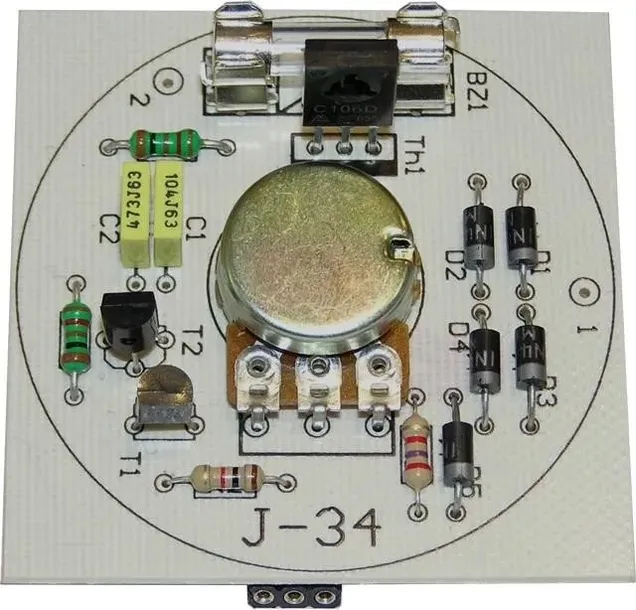

Regulator oświetlenia - zestaw do montażu - J-034

UWAGA: nie jest to gotowe urządzenie ale zestaw KIT do samodzielnego montażu - składający się z części i płytki drukowanej.

Opis:

Tyrystorowy regulator mocy służy do płynnej regulacji jasności oświetlenia, umożliwia to dostosowanie oświetlenia do istniejących potrzeb, a także zapewnia oszczędność energii elektrycznej. Układ przystosowany do wbudowania w puszkę podtynkową. Maksymalna moc podłączonych żarówek 200W. Płytka o średnicy 50mm.

Regulator oœwietlenia s³u¿y do p³ynnej regulacji jasnoœci oœwietlenia. Umo¿liwia to dostosowanie oœwietlenia do istniej¹cych potrzeb, a tak¿e zapewnia oszczêdnoœæ energii elektrycznej. Uk³ad mo¿na umieœciæ w dowolnej obudowie z tworzywa sztucznego lub wbudowaæ bezpoœrednio do puszki podtynkowej w œcianie. Elementem wykonawczym w regulatorze jest tyrystor w³¹czony w przek¹tn¹ mostka prostowniczego (diody D1-D4). Tyrystor wyzwalany jest przez uk³ad tranzystorowy zastêpuj¹cy diaka. Potencjometr P1 s³u¿y do regulacji natê¿enia oœwietlenia. Maksymalna moc ¿arówki wynosi oko³o 100W. Chc¹c przystosowaæ regulator do wspó³pracy z obci¹¿eniem o wiêkszej mocy nale¿y wyposa¿yæ tyrystor 2w radiator aluminiowy o powierzchni kilku cm

UWAGA: nie jest to gotowe urządzenie ale zestaw KIT do samodzielnego montażu - składający się z części i płytki drukowanej.
