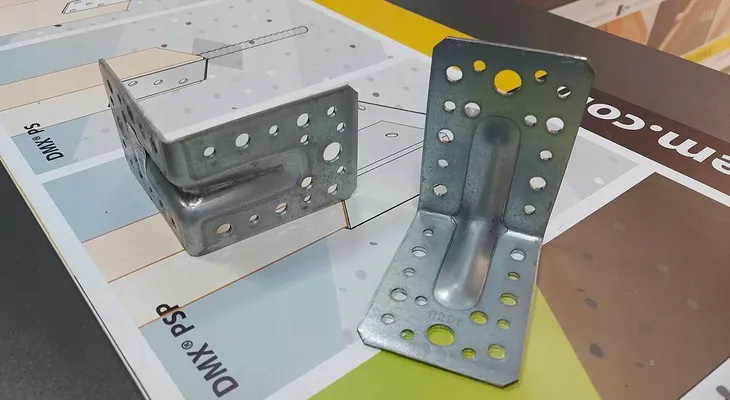

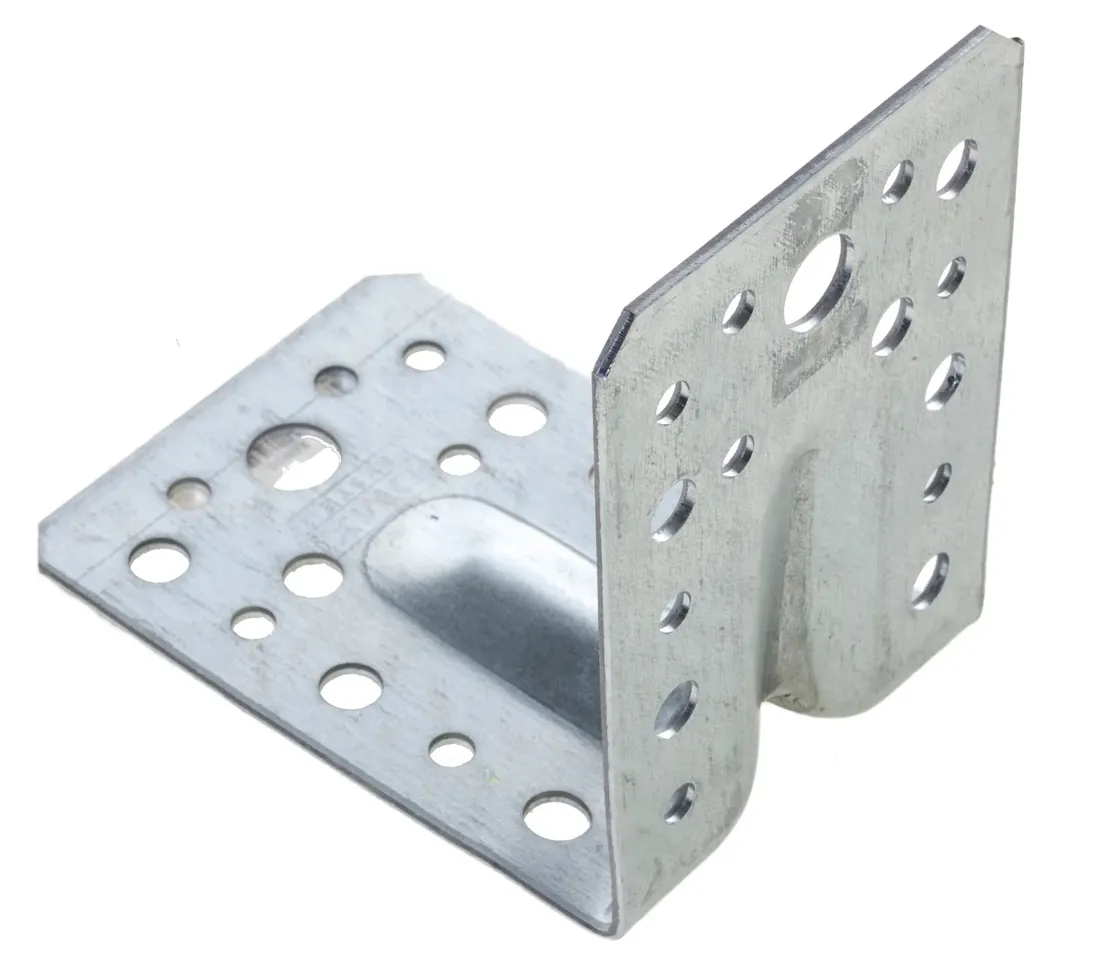

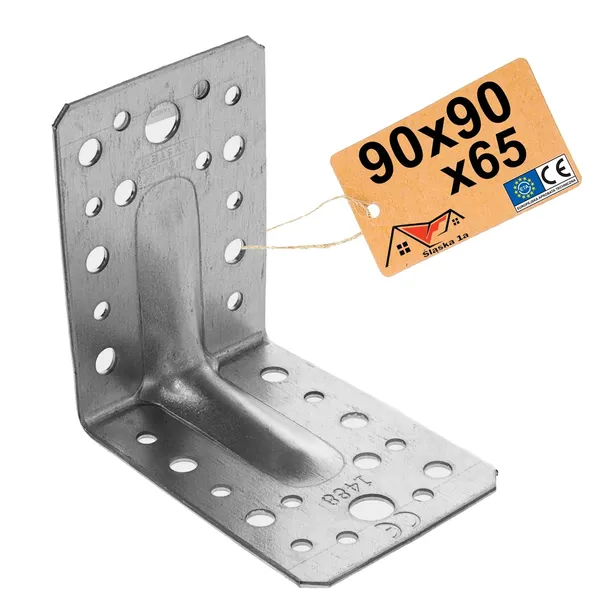

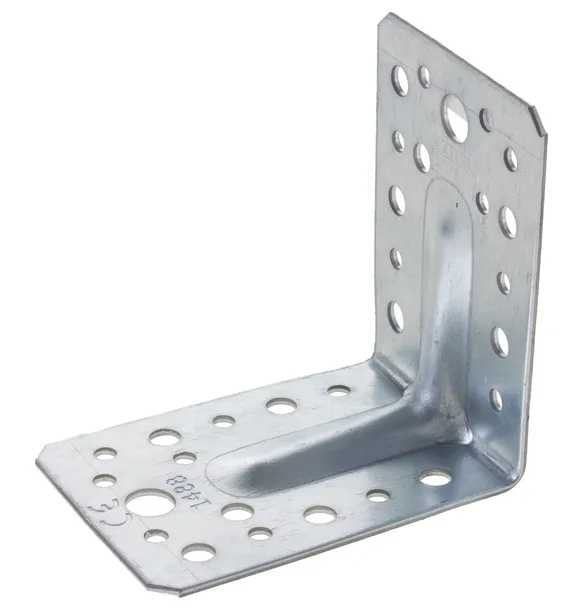

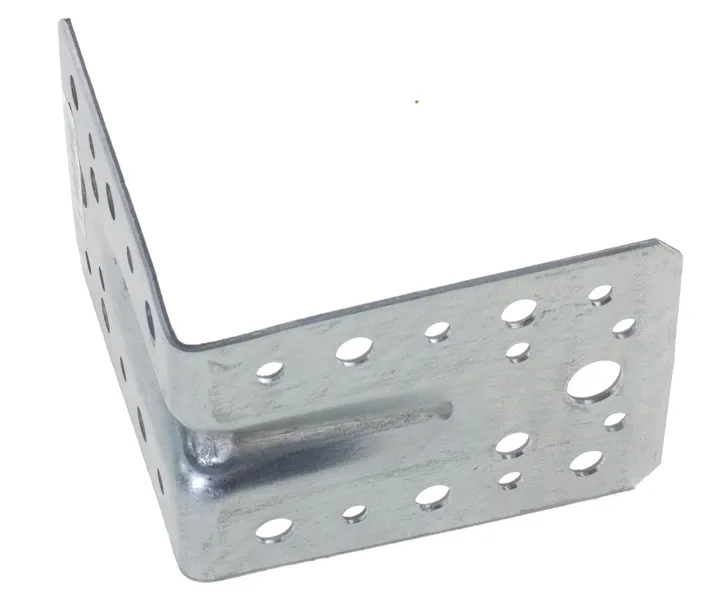

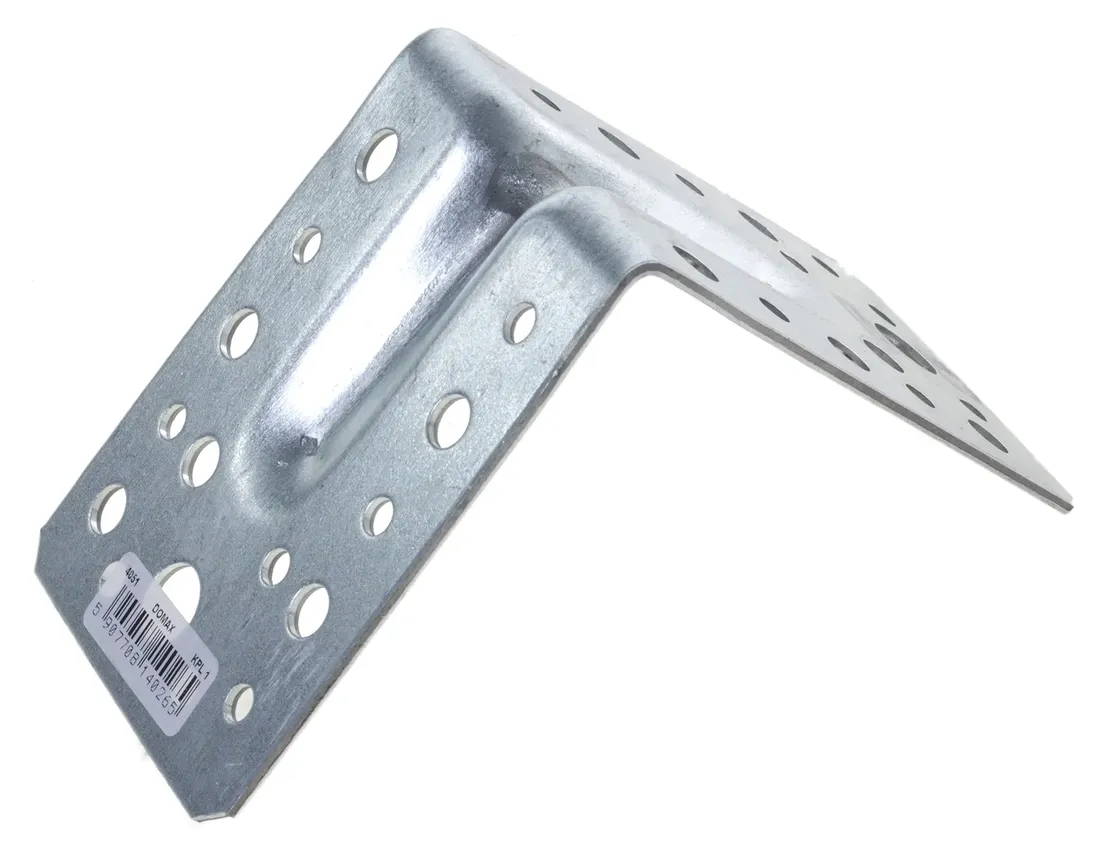

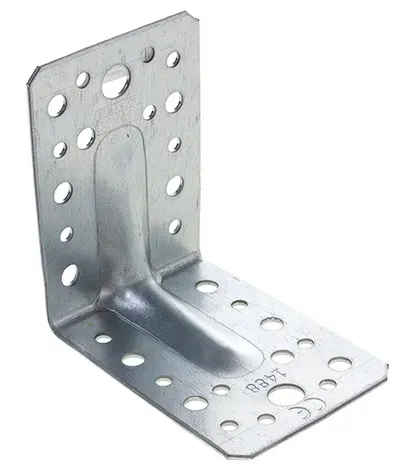

Kątownik łącznik ciesielski montażowy 90x90x65

Kątownik montażowy z przetłoczeniem KPS1

Wymiary 90 x 90 x 65 x 1,5mm

Kątownik z przetłoczeniem 90x90x65x1,5

• Model: KPS1
• Wymiary: A:90, B:90, C: 65, D: 1,5mm
• Powłoka: blacha ocynkowana Z275
• Ochrona antykorozyjna
• Nośność: 18 kN
• Zapewniają mocne i estetyczne łączenia elementów konstrukcyjnych
• Certyfikat CE - 1488

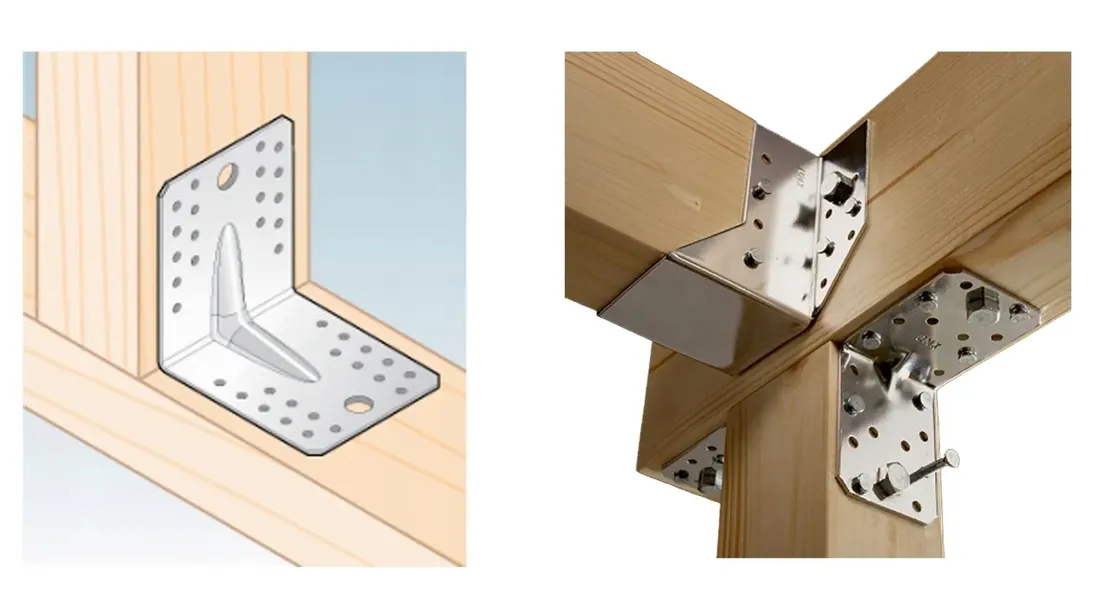

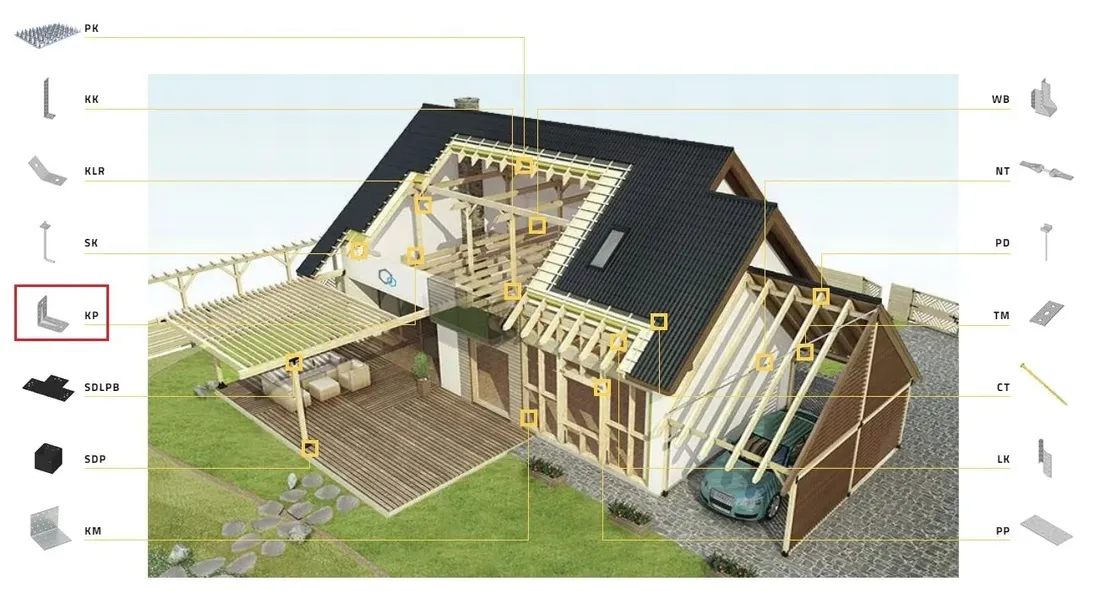

Zastosowanie: Kątowniki z głębokim przetłoczeniem wykazują się bardzo dużą wytrzymałością na zginanie. Posiadają one szeroką gamę przemyślanych układów otworowania, dzięki czemu można je stosować zarówno w standardowych rozwiązaniach, jak i dobierać pod indywidualnie projektowane złącza

Kątowniki wykonane zostały z blachy stalowej ocynkowanej o grubości 1.5 mm.

Parametry:

• długość: 90mm
• wysokość: 90mm
• szerokość: 65mm
• grubość blachy: 1,5mm
• materiał: - DX 51D+ Z275
• ochrona antykorozyjna: - cynk
• ilość otworów: 16 otworów Ø 5mm, 12 otworów Ø 7mm, 2 otwory Ø 11mm

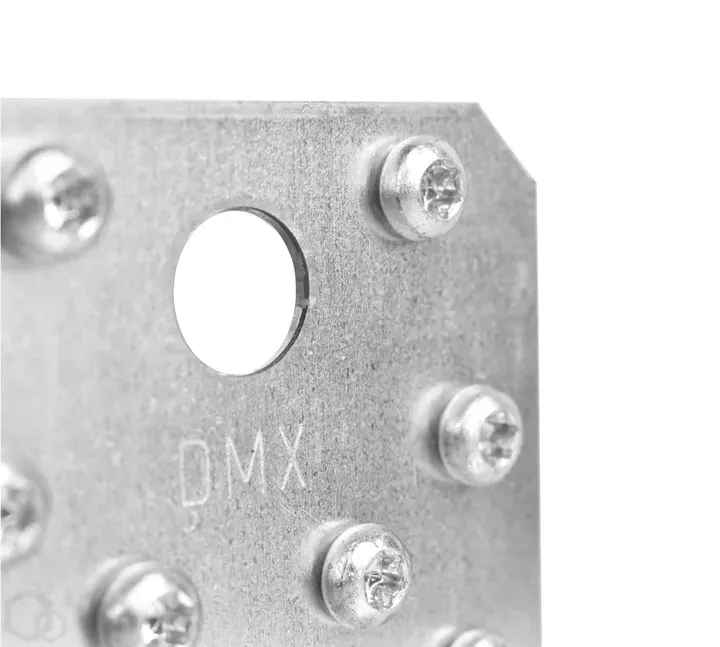

Mocowanie:

• gwoździe pierścieniowe ANCHOR Ø 4mm
• wkręty ciesielskie do łączników
• wkręty do drewna Ø 6mm, Ø10mm

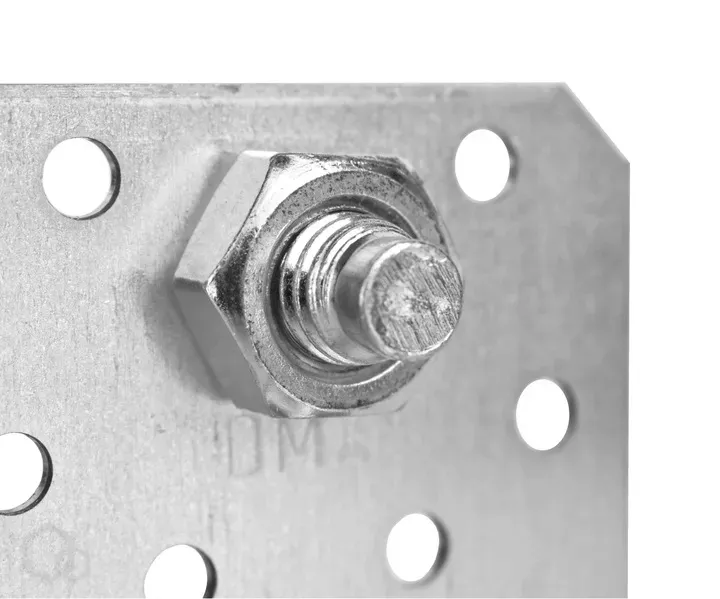

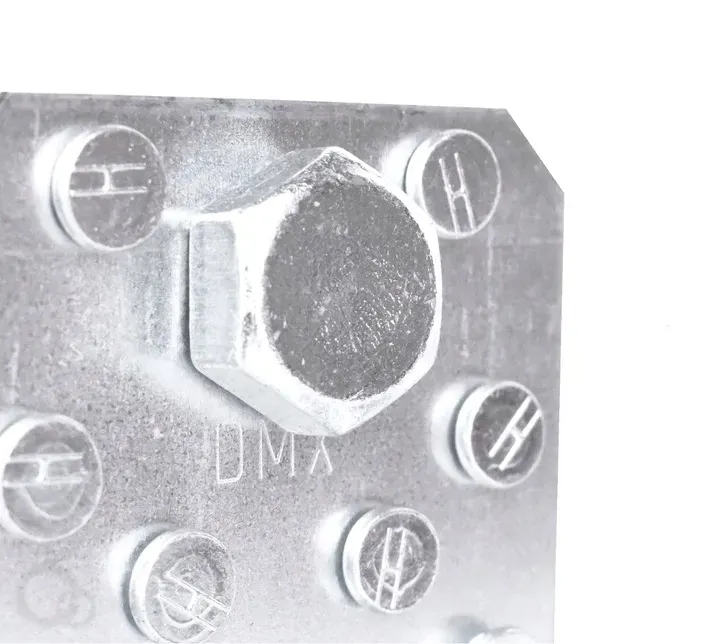

• śruby rozporowe M10, M12;
• kotwy do betonu M10, M12.

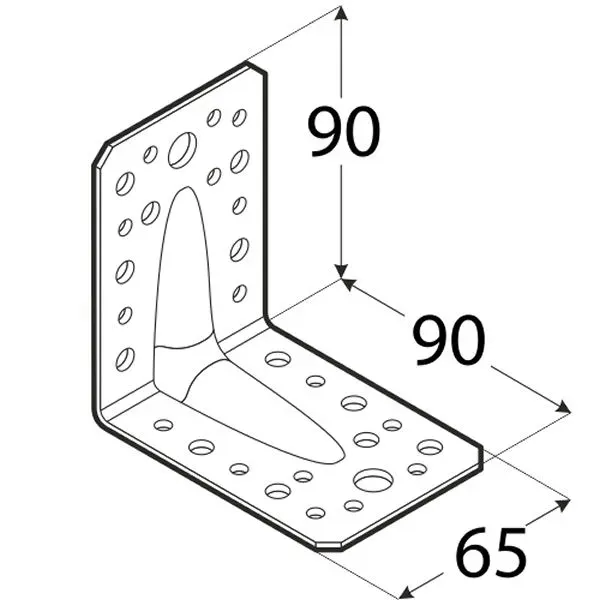

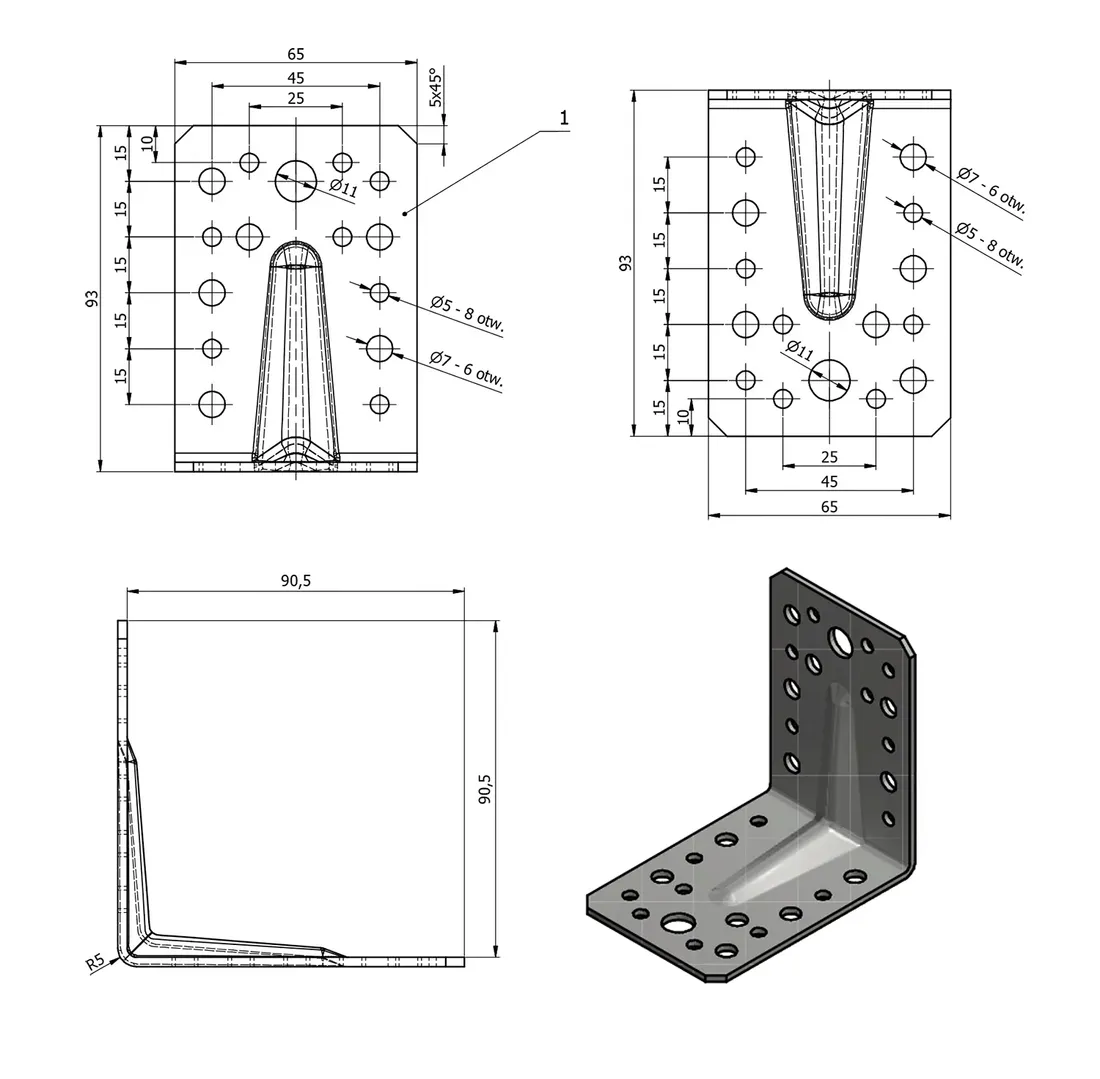

Rysunek techniczny:

Pozostałe wymiary:

• KP1 - 90 x 90 x 65 x 2,5 [mm]
• KP2 - 105 x 105 x 90 x 2,5 [mm]
• KP3 - 90 x 50 x 55 x 2,5 [mm]
• KP4 - 70 x 70 x 55 x 2,5 [mm]
• KP5 - 140 x 140 x 65 x 2,5 [mm]
• KP6 - 172 x 105 x 90 x 3 [mm]
• KP7 - 145 x 145 x 90 x 2,5 [mm]
• KP8 - 145 x 70 x 90 x 2,5 [mm]
• KP9 - 128,5 x 128,5 x 45 x 2,5 [mm]
• KPL1 - 90 x 90 x 65 x 2 [mm]
• KPL2 - 105 x 105 x 90 x 2 [mm]
• KPL3 - 90 x 50 x 55 x 2 [mm]
• KPL4 - 70 x 70 x 55 x 2 [mm]
• KPL5 - 50 x 50 x 35 x 2 [mm]
• KPL6 - 60 x 60 x 45 x 2 [mm]
• KPS1 - 90 x 90 x 65 x 1,5 [mm]
• KPS2 - 105 x 105 x 90 x 1,5 [mm]
• KPS3 - 90 x 50 x 55 x 1,5 [mm]
• KPS4 - 70 x 70 x 55 x 1,5 [mm]

Kątowniki posiadają:

1. Europejską Aprobatę Techniczną
2. Deklaracja Właściwości Użytkowych
3. Certyfikat Zgodności Zakładowej Kontroli Produkcji

Wszystkie oferowane przez nas elementy można bez obaw stosować w budownictwie zgodnie z deklarowanym przeznaczeniem.
