Aquer RO-9 WP TK

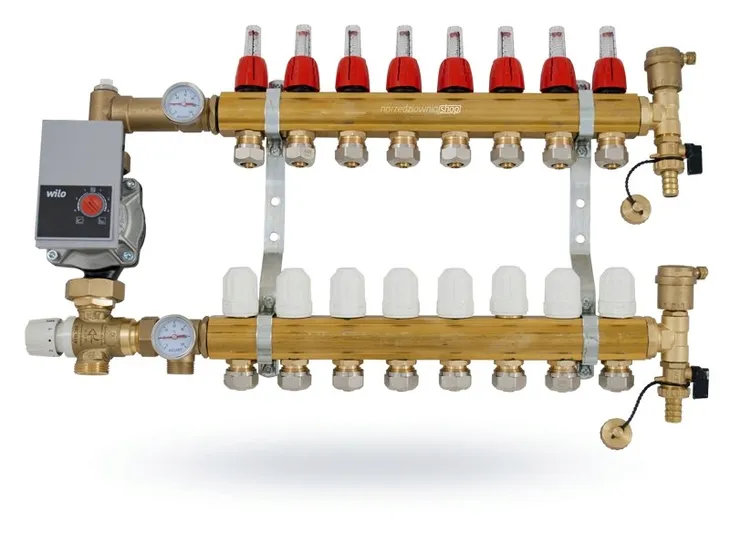

Rozdzielacz 9 obwodów z grupą pompową WILO do podłogówki

Rozdzielacz 9 obwodów z grupą pompową WILO do podłogówki.

Zawartość zestawu:

• Rozdzielacz 9 sekcji z rotametrami (przepływomierzami)
• Grupa pompowa (zawór 3 drożny. pompa WILO, termometry)
• Złączki do podłączenia rury PEX 16mm (18szt.)
• Odpowietrzniki

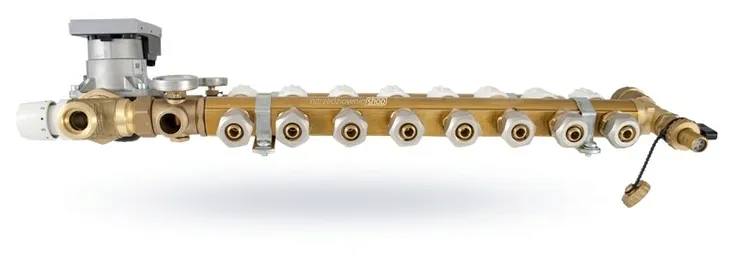

Rozdzielacz:

• Wykonany z mosiądzu PRODUKT POLSKI

• Średnica przyłącza belki głównej wynosi GW 1" cal (DN25)

• Kolektor zasilania na każdej sekcji wyposażony we wskaźniki przepływu (rotametry)

• Kolektor powrotu wyposażony jest w termostatyczne wkładki zaworowe przystosowane do montażu siłowników elektrycznych z gwintem M30x1

• Na zakończeniach obu kolektorów umieszczone są odpowietrzniki i zawory spustowe.

• Nyple przyłączeniowe poszczególnych obiegów grzewczych (sekcji) zakończone gwintem zewnętrznym 3/4" cala (DN20).

• Kolektory połączone są obejmami stalowymi.

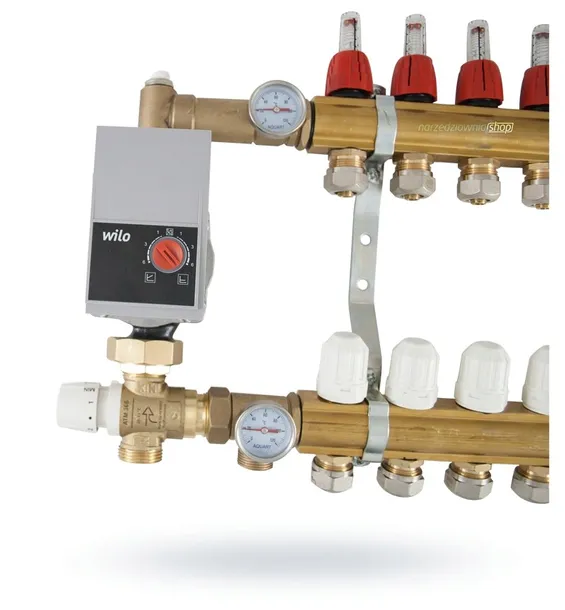

Grupa pompowa:

Grupa pompowa (uniwersalna LEWA/PRAWA) w skład której wchodzi nowoczesna elektroniczna elektrooszczędna pompa WILO YONOS PARA RS25/6-RKA (4524604)oraz zawór 3-drogowy mieszający AFRISO ATM366 1" GZ nastawa 20°-43°C kvs1,6

ATM 366 - termostatyczny 3-drogowy zawór mieszający przeznaczony do regulacji temperatury w domowych instalacjach ciepłej wody użytkowej oraz centralnego ogrzewania.

Posiada funkcję "bez oparzeń".

Zawory termostatyczne mieszajace ATM powinny być stosowane wszędzie tam, gdzie niezbędna jest ochrona przed poparzeniem oraz wskazana jest szybka reakcja na zmiany temperatury i ciśnienia wody. Zawory ATM umożliwiają bezpieczne przegrzewanie wody w zasobnikach c.w.u. w celu ochrony przed bakteriami Legionelli, bez narażania użytkowników na poparzenie. Funkcja "bez oparzeń" powoduje zablokowanie dopływu wody ciepłej w wypadku awarii dopływu wody zimnej. W instalacjach grzewczych, np. ogrzewania podłogowego zawory ATM mogą zastępować rozbudowane i kosztowne układy regulacji. Pod plastikową pokrywką, chroniącą przed przypadkową zmianą nastawy, znajduje się pokrętło do ustawienia temperatury wody zmieszanej. Zawory termostatyczne ATM podczas pracy nie wymagają czynności konserwacyjnych i mogą być montowane w dowolnej pozycji. Przeznaczone są do pracy z czystą wodą lub wodą zawierającą maksymalnie 50% glikolu. Wykonane są z niklowanego mosiadzu DZR.

Dane techniczne ATM361:

- DN:  20

- Kvs:  1,6 m3/h

- przyłącze:  1"  GZ

- maksymalna temperatura:  95°C

- maksymalne ciśnienie:  10 bar

- zakres regulacji temperatury:  20 ÷ 43°C

ROZSTAW MONTAŻOWY GRUPY WYNOSI 210mm

ENERGOOSZCZĘDNA POMPA Wilo-Yonos PARA:

• - pobór prądu od 3-45W
• - Do 80% oszczędności poboru energii elektrycznej w porównaniu zwykłych pomp
• - Cicha praca oraz niezawodność
• - Elektroniczna regulacja wydajności pompy
• - Maks. temperatura : 95st.

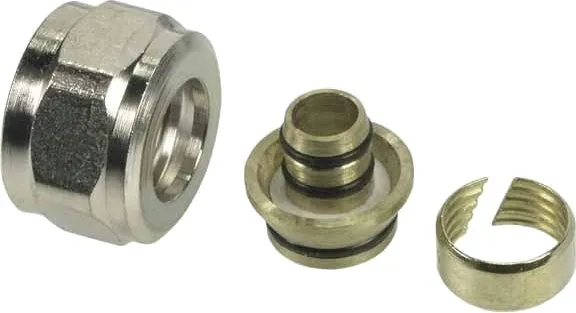

Złączki do podłączenia rury PEX

Każde wyjście pętli podłogowej na rozdzielaczu wyposażone jest z złączkę. Złączka umożliwia w prosty sposób podłączenie rury PEX 16 mm z kolektorem.
