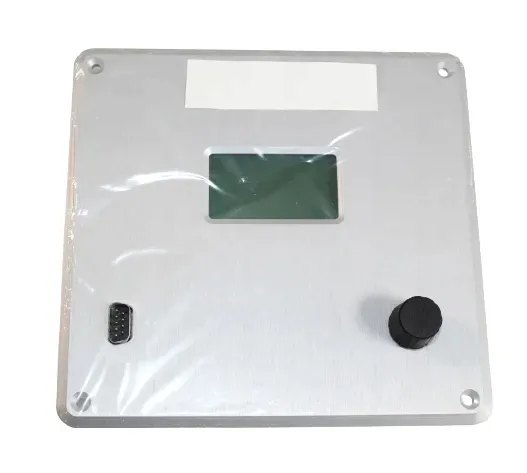

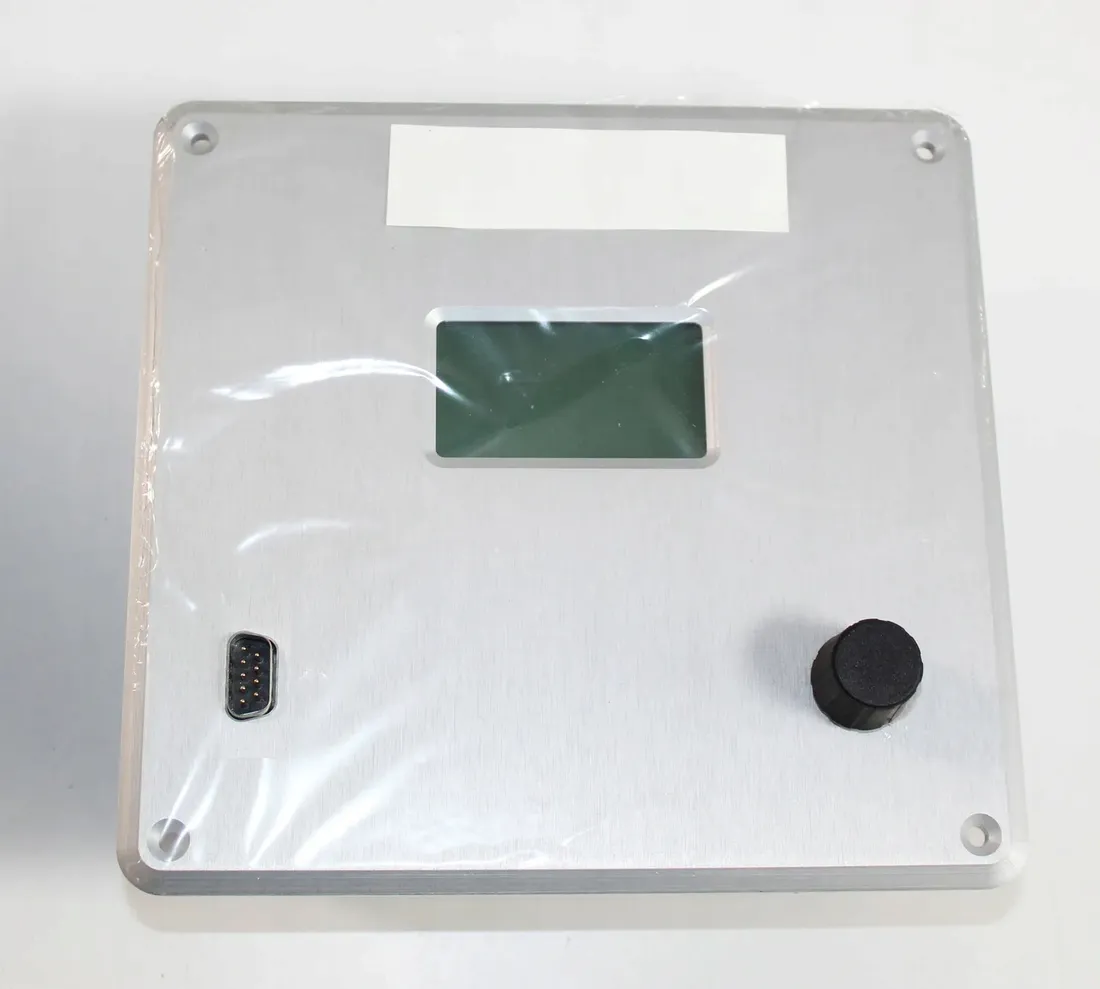

Buderus Logomatic GHMC10 programator

Buderus Logomatic GHMC10

7-738-110-993

3-OCRM013

Sprzedajemy tylko to, co na poniższych zdjęciach.

Programator Logamatic GHMC10 służy do sterowania a System z maksymalnie trzema gazowymi absorpcyjnymi pompami ciepła Buderus Logatherm pióro GWP. Służy do tego puszka przyłączeniowa ze zintegrowaną jednostką sterującą GHMC10 Podłączenie i sterowanie maksymalnie 3 urządzeniami Logatherm GWP oraz niezbędne elementy wyposażenia dodatkowego. Sygnały sterujące i sygnały z czujników są przesyłane do magistrali CAN za pośrednictwem magistrali CAN wymieniona pompa ciepła. Jednostka obsługowa Logamatic GHMC10 jest obsługiwana przez analogowe napięcie 0-10 V Interfejs i interfejsy ON/OFF z systemu sterowania Sterowanie Logamatic 4000. Jednostka sterująca GHMC10 jest już zintegrowana w skrzynce rozdzielczej i wstępnie odrutowany. Wszystkie wymagane połączenia dla Logamatic GHMC10 oraz do 3 urządzeń Logatherm GWP z wymaganymi komponentami są umieszczone na listwie zaciskowej. W skrzynce przyłączeniowej znajdują się również: • Zasilacz do Logamatic GHMC10 • Połączenia zasilania z bezpiecznikami dla – Logamatic 4000 – GWP 1 do 3 – Pompa obiegu pierwotnego 1 do 3 • Połączenie CAN BUS • Główny wyłącznik i zbiorczy wskaźnik awarii • Połączenia przewodów sterujących do sterowania maksymalnie trzema kolektorami słonecznymi pompy obiegowe/obiegów pośrednich i do trzech pomp obiegów studziennych

Ogólne instrukcje bezpieczeństwa

Niniejsza instrukcja instalacji jest przeznaczona dla specjalistów w dziedzinie hydrauliki ciepłownictwo i elektrotechnika.

• Instrukcje instalacji (wytwornice ciepła, moduły itp.) przed instalacją przeczytaj zestawienie.
• Przestrzegać wskazówek bezpieczeństwa i ostrzeżeń.
• Przepisy krajowe i regionalne, przepisy techniczne i wytyczne nigdy nie zauważyć.
• Udokumentuj wykonane prace. Przeznaczenie
• Produkt wyłącznie do sterowania systemami grzewczymi z Korzystaj z gazowych absorpcyjnych pomp ciepła Buderus. Każde inne użycie jest niewłaściwe. W rezultacie Wszelkie spowodowane szkody są wyłączone z odpowiedzialności. Instalacja, uruchomienie i konserwacja Instalację może przeprowadzić wyłącznie autoryzowana firma specjalistyczna. Uruchomienie i konserwacja może być przeprowadzana wyłącznie przez certyfikowany serwis klienta przeprowadzać coś.
• To akcesorium jest przeznaczone do montażu na ścianie i może nie instalować w wilgotnych pomieszczeniach.
• Montować wyłącznie oryginalne części zamienne. Praca elektryczna Prace elektryczne mogą być wykonywane wyłącznie przez specjalistów w zakresie instalacji elektrycznych Ren.
• Przed pracami elektrycznymi: – Odłączyć napięcie sieciowe (wszystkie bieguny) i bezpieczne włączenie. – Sprawdzić, czy nie ma napięcia.
• Przestrzegać również schematów połączeń dla innych komponentów systemu. przekazać operatorowi Podczas przekazywania poinstruuj operatora o sposobie obsługi i warunki pracy instalacji grzewczej.
• Wyjaśnij działanie – zwracając szczególną uwagę na wszystkie kwestie związane z bezpieczeństwem działać.
• Zwrócić uwagę, że modyfikacje lub naprawy mogą być tylko być wykonane przez uprawnioną firmę specjalistyczną.
• O potrzebie kontroli i konserwacji sejfu i przyjazne dla środowiska działanie.
• Instrukcja montażu i obsługi do przechowywania w przekazany operatorowi. uszkodzenia od mrozu Gdy system nie działa, może się zawiesić:
• Przestrzegać wskazówek dotyczących ochrony przed zamarzaniem.
• Pozostawiać zawsze włączony system ze względu na dodatkowe funkcje np. B. zabezpieczenie przed nagrzaniem lub zablokowaniem wody
• Natychmiast usuwać pojawiające się usterki
