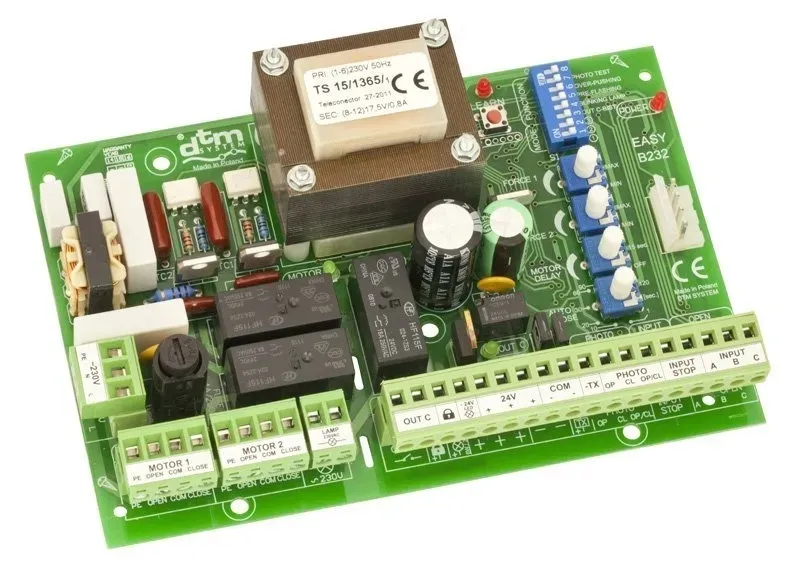

Centrala DTM EASY B232 do bram dwuskrzydłowych

Centrala EASY B232

• łatwa w konfiguracji
• regulacje ograniczone do minimum dzięki 8 dedykowanym trybom pracy
• testowanie fotokomórek przed ruchem bramy
• miękki start i stop
• płynna regulacja mocy siłowników
• pamięć czasów resztkowych

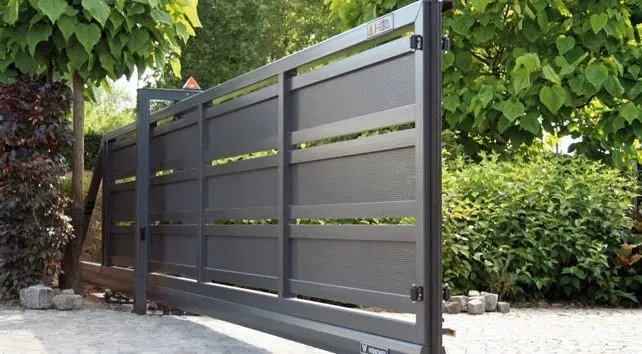

Podstawowe zastosowanie to sterowanie siłownikami bram dwuskrzydłowych. Sterownik posiada bardzo prosty interfejs użytkownika, który znacznie upraszcza proces uruchomienia, dysponując jednocześnie zaawansowanymi rozwiązaniami funkcjonalnymi.

Parametry podstawowe

• Zasilanie: 230V AC, 50Hz
• Pobór mocy w stanie spoczynku: 8VA
• Temperatura pracy (min./max.): -20°C / +55°C
• Gabaryty zewnętrzne obudowy (szer. x głęb. x wys.): 180x95x241mm
• Sposób montażu: obudowa natynkowa o stopniu szczelności IP-55
• Waga: 1,2kg

Elementy wykonawcze

• Wyjście siłownika (napięcie / maksymalna moc / wbudowany kondensator / ilość): 230V AC / 2x350W / brak / 2
• Regulacja mocy siłownika: elektroniczna przy pomocy potencjometrów
• Wyjście lampy sygnalizacyjnej: przekaźnikowe 230VAC, max.6A oraz typu OC, max. 24VDC/6W
• Wyjście zasilania peryferii (fotokomórki, itp.): 24V DC, 0,5A
• Wyjście zasilania nadajników fotokomórek: typu OC (patrz funkcja foto testu)
• Wyjście rygla bramowego: 12V DC, załączane na 8 sek. przy rozpoczęciu otwierania
• Wyjście dodatkowe: przekaźnikowe (bezpotencjałowe), max. 1A/30V AC/DC, pracujące w trybie bistabilnym lub monostabilnym o czasie załączenia 4 sek.
• Wejścia fotokomórki / liczba: typu NC / 3
• Wejście ręcznego sterowania OPEN A, OPEN B, OPEN C: typu NO
• Wejście ręcznego sterowania STOP: typu NC
• Regulacja czasu otwierania, zamykania oraz faz miękkiego startu i stopu: max. 255 sek. (z dokładnością do 1 sek.) – funkcja nauki
• Regulacja czasu autozamykania: 1sek. do 120sek. (przy pomocy potencjometru)
• Regulacja czasu opóźŸnienia ruchu pomiędzy skrzydłami: 1 sek. do 15 sek. (przy pomocy potencjometru)

Funkcjonalność

• Interfejs użytkownika: zrealizowany w oparciu o potencjometry obrotowe, multiprzełącznik typu DIP-SWITCH i microswitch LEARN z diodą LED
• Możliwość wyłączenia wewnętrznego przerywacza lampy sygnalizacyjnej: tak
• Funkcja autozamykania: tak, w odpowiednim trybie pracy sterownika
• Funkcja foto-zamykania: tak, z czasem opóźŸnienia 5 sekund, w odpowiednim trybie pracy
• Foto test (testowanie fotokomórek przed ruchem bramy): tak
• Tryby pracy fotokomórek: zgodnie z ustawionym trybem pracy sterownika
• Funkcja nauki: dwa tryby (uproszczony, rozszerzony)
• Wstępne załączenie lampy sygnalizacyjnej: tak, 5 sek. przed ruchem bramy
• Sterowanie radiowe: w opcji, poprzez dostępne na płycie złącze dla odbiornika radiowego
• Funkcja furtki: tak, w odpowiednim trybie pracy
• Pełna siła przy starcie: tak

Centrala w komplecie z obudową
