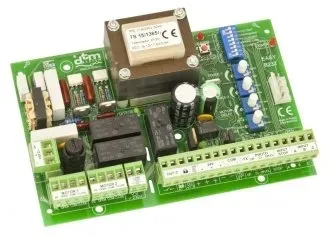

Centrala DTM system Easy B232-230 V do siłowników

CENTRALA EASY B232-230 V

CHARAKTERYSTYKA:

• łatwa w konfiguracji
• stosowana do 2 siłowników
• regulacje ograniczone do minimum dzięki 8 dedykowanym trybom pracy
• testowanie fotokomórek przed ruchem bramy
• miękki start i stop
• płynna regulacja mocy siłowników
• pamięć czasów resztkowych
• w opcji karta sterowania radiowego
• zasilanie 230V AC, 50Hz
• pobór mocy 8VA
• wymiary 180x95x241mm
• sposób montażu obudowa- natynkowa o stopniu szczelności IP-55
• waga 1,2 kg

Podstawowe zastosowanie to sterowanie siłownikami bram dwuskrzydłowych. Sterownik posiada bardzo prosty interfejs użytkownika, który znacznie upraszcza proces uruchomienia,dysponując jednocześnie zaawansowanymi rozwiązaniami funkcjonalnymi.

ELEMENTY WYKONAWCZE;

wyjście siłownika (napięcie / maksymalna moc / wbudowany kondensator / ilość): 230V AC / 2x350W / brak / 2 regulacja mocy siłownika: elektroniczna przy pomocy potencjometrów wyjście lampy sygnalizacyjnej: przekaźnikowe 230VAC, max.6A oraz typu OC, max. 24VDC/6W wyjście zasilania peryferii (fotokomórki, itp.): 24V DC, 0,5A wyjście zasilania nadajników fotokomórek: typu OC (patrz funkcja foto testu) wyjście rygla bramowego: 12V DC, załączane na 8 sek. przy rozpoczęciu otwierania wyjście dodatkowe: przekaźnikowe (bezpotencjałowe), max. 1A/30V AC/DC, pracujące w trybie bistabilnym lub mostabilnym o czasie załączenia 4 sek. wejścia fotokomórki / liczba: typu NC / 3 wejście ręcznego sterowania OPEN A, OPEN B, OPEN C: typu NO wejście ręcznego sterowania STOP: typu NC regulacja czasu otwierania, zamykania oraz faz miękkiego startu i stopu: max. 255 sek. (z dokładnością do 1 sek.) – funkcja nauki regulacja czasu autozamykania: 1sek. do 120sek. (przy pomocy potencjometru) regulacja czasu opóŸnienia ruchu pomiędzy skrzydłami: 1 sek. do 15 sek. (przy pomocy potencjometru)

FUNKCJONALNOŚĆ

interfejs użytkownika: zrealizowany w oparciu o potencjometry obrotowe, multiprzełącznik typu DIP-SWITCH i microswitch LEARN z diodą LED możliwość wyłączenia wewnętrznego przerywacza lampy sygnalizacyjnej: tak funkcja autozamykania: tak, w odpowiednim trybie pracy sterownika funkcja foto-zamykania: tak, z czasem opóŸnienia 5 sekund, w odpowiednim trybie pracy foto test (testowanie fotokomórek przed ruchem bramy): tak tryby pracy fotokomórek: zgodnie z ustawionym trybem pracy sterownika funkcja nauki: dwa tryby (uproszczony, rozszerzony) wstępne załączenie lampy sygnalizacyjnej: tak, 5 sek. przed ruchem bramy sterowanie radiowe: w opcji, poprzez dostępne na płycie złącze dla odbiornika radiowego funkcja furtki: tak, w odpowiednim trybie pracy pełna siła przy starcie: tak
