Centrala - Elektronika do napędu HATO HELB9 SWING

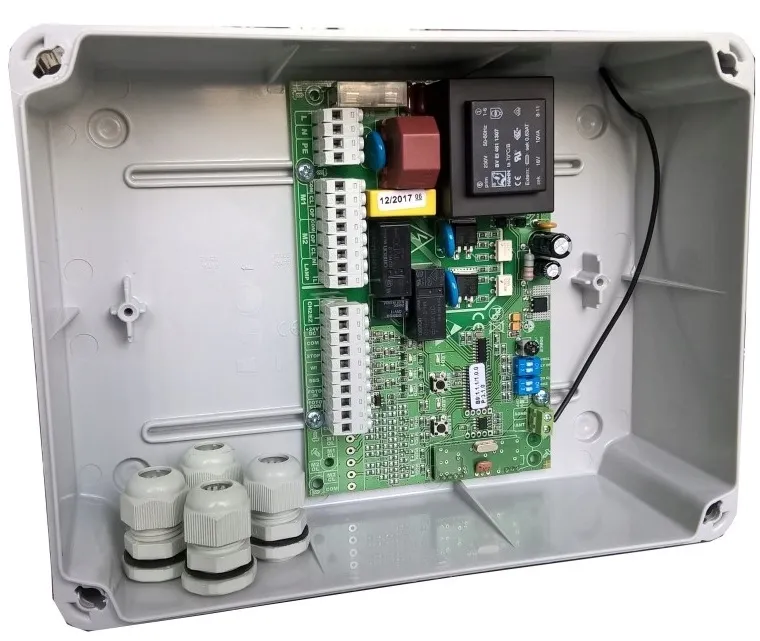

Płytki sterujące HELB9 do napędu SWING to nowoczesny układ sterujący oparty o mikrokontroler PIC16F685. Wykonane są w technologii montażu powierzchniowego i przewlekanego. Na głównym module umieszczony jest mikrokontroler z układem zasilania, przekaźnikami i torem radiowym.

W moduł główny wkładane są moduły regulujące moc silników. Przeznaczone są do sterowania napędem bramy rozwiernej z silnikami prądu zmiennego na napięcie 230 V AC. Silnik musi być wyposażony w zabezpieczenie termiczne.

Układ realizuje:

• sterowanie układem za pomocą wejścia sterującego (możliwe podłączenie przycisku sterującego, klawiatury kodowej, czytnika kart magnetycznych itp.)

• sterowanie układem za pomocą pilota (piloty zmiennokodowe HATO niemożliwe do skopiowania)

• programowane czasy działania każdego toru

• obsługę fotokomórek zabezpieczających przed zamknięciem bramy w przypadku przecięcia światła fotokomórek przez przeszkodę

• regulację mocy każdego silnika

• sterowanie lampą sygnalizacyjną

Układ można skonfigurować do następujących trybów pracy:

• praca w trybie podstawowym. Każde naciśnięcie pilota lub przycisku ręcznego powoduje realizację kolejnego kroku pracy układu.

• autozamykanie – układ po zaprogramowanym czasie automatycznie zamknie bramę (zalecane stosowanie tego trybu pracy tylko przy podłączonych fotokomórkach)

• funkcja furtki – brama otwiera się do momentu kiedy nie zostanie przecięta linia światła fotokomórek

• funkcja osiedlowa – za pomocą pilota, lub wejścia sterującego można jedynie otworzyć bramę. Zamknięcie następuje poprzez funkcję autozamykania po zaprogramowanym czasie

• wcześniejsze autozamknięcie bramy po wykryciu przez fotokomórki przejazdu pojazdu.
