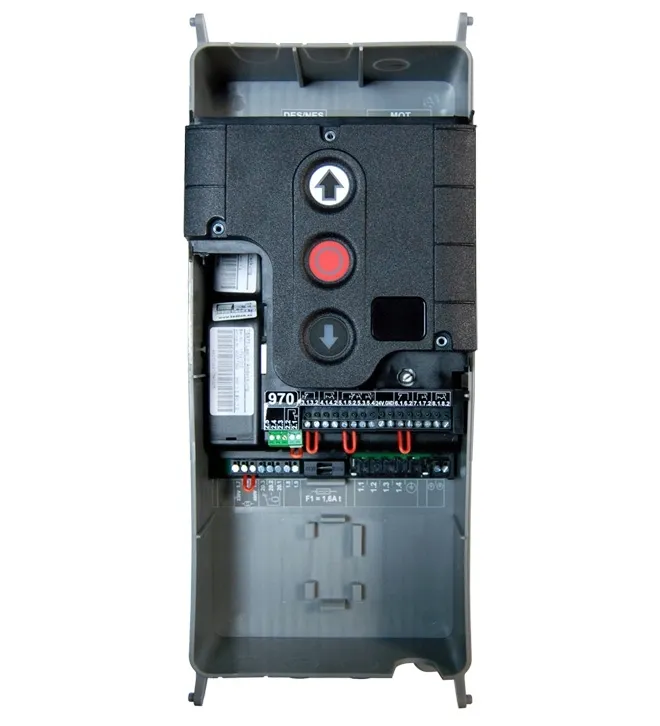

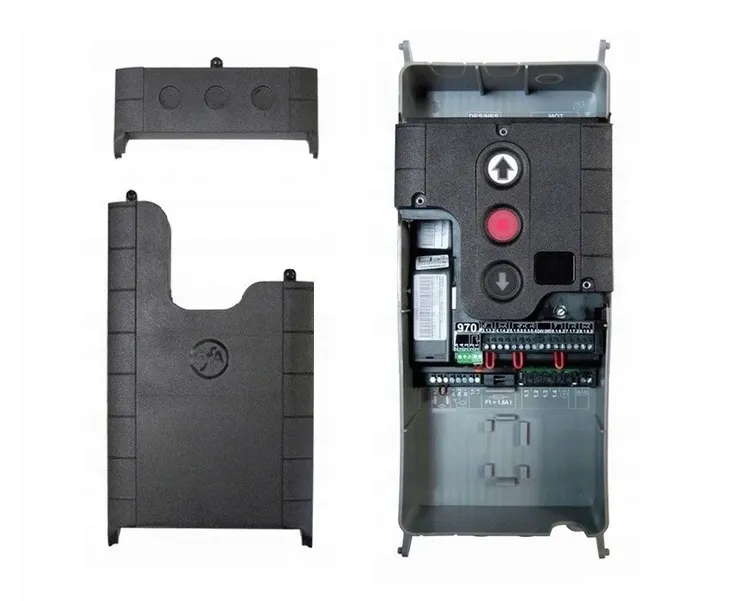

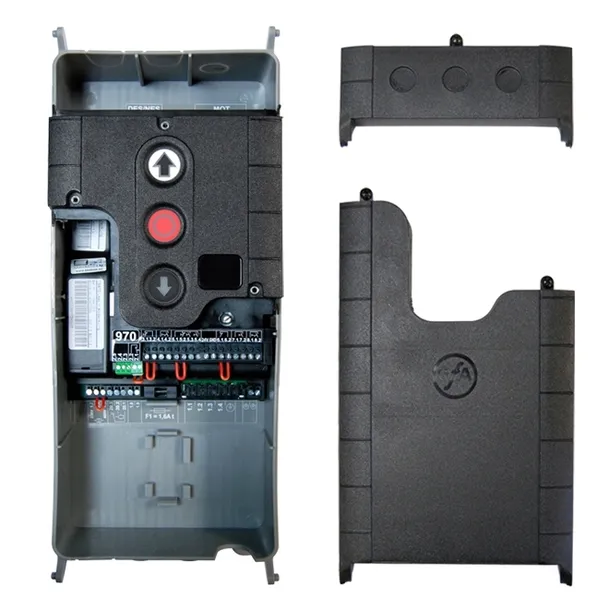

Centrala sterująca GFA TS970

Centrala sterująca GfA TS970 do napędów GfA z DES lub NES

Uwaga!

Dane techniczne:

• Do wszystkich napędów ELEKTROMATEN firmy GfA z DES lub NES
• Napięcie zasilania: 1N~230V, PE / 3~230V, PE / 3N~400V, PE / 3~400V, PE
• Częstotliwość robocza: 50 / 60 Hz
• Napięcie sterownicze: 24 V DC
• Zasilanie sieciowe dla urządzeń zewnętrznych: 24 V DC (0,18 A) / 230 V AC (1,6 A)
• Dopuszczalny zakres temperatur: -10°...+50°C

Wykonanie

• Zintegrowana kaseta sterownicza OTW-STOP-ZAM
• Nawrotny stycznik bezpieczeństwa (z dwoma niezależnymi obwodami wyłączania)
• Ustawianie za pomocą przełącznika obrotowego z wyświetlaczem cyfrowym
• Połączenia wtykowe
• Przewód łączący do napędu ELEKTROMATEN w różnych długościach
• Programowalne wyjście przekaźnikowe, możliwość wykorzystania np. dla czerwonej lub zielonej sygnalizacji świetlnej lub też dla zwolnienia blokady rampy
• Przyłącze UBS z gniazdem wtykowym w celu łatwego podłączenia kaset sterowniczych, fotokomórki itd.
• Wtykowe przyłącze luźnej linki i drzwi przejściowych

Funkcje

• Automatyczne rozpoznanie DES lub NES
• Zmiana kierunku obrotów za pomocą klawiatury
• Szybkie ustawienie położeń krańcowych (przy DES) i wszystkich funkcji z poziomu operatora
• Możliwość wyboru trybu pracy:

- Tryb czuwakowy ZAM/OTW

- Tryb czuwakowy ZAM/samopodtrzymanie OTW

- Tryb czuwakowy z aktywną listwą stykową

- Samopodtrzymanie ZAM/OTW

• Automatyczne rozpoznanie rodzaju krawędzi zamykających i układu analizy:

- Optyczna listwa stykowa (np. system Vitector)

- Zasada styku zwiernego 8K2

- Zasada styku rozwiernego 1K2 z testowaniem

• Automatyczne zamykanie czasowe regulowane w zakresie 1 - 240 sekund (możliwość załączania/wyłączania):

- Brama zamyka się automatycznie po osiągnięciu górnego położenia krańcowego lub pozycji pośredniej po upływie nastawionego czasu

- Możliwość wyboru ponownego odliczania czasu po uruchomieniu fotokomórki

• Nastawna pozycja pośrednia z indywidualnymi możliwościami programowania
• Ustawienie dopuszczalnej liczby zadziałań listwy stykowej przy automatycznym zamykaniu czasowym (1-10)
• Możliwość ustawiania czasu rewersowania przy zadziałaniu listew stykowych
