Nowoczesne sterowanie ogrzewaniem w Twoim domu

Termostat pokojowy Acurel AD145 to zaawansowany sterownik beznapięciowy przeznaczony do precyzyjnej kontroli pracy kotłów centralnego ogrzewania. Pozwala wygodnie ustawić żądaną temperaturę w pomieszczeniu, utrzymując optymalny komfort cieplny i oszczędność energii.

Urządzenie współpracuje z większością pieców i kotłów grzewczych:

✅ gazowych

✅ olejowych

✅ na pellet

✅ na ekogroszek

✅ elektrycznych

Warunkiem jest obsługa przez kocioł zewnętrznego termostatu pokojowego ze stykiem beznapięciowym (zwierno–rozwiernym, COM/NO/NC).

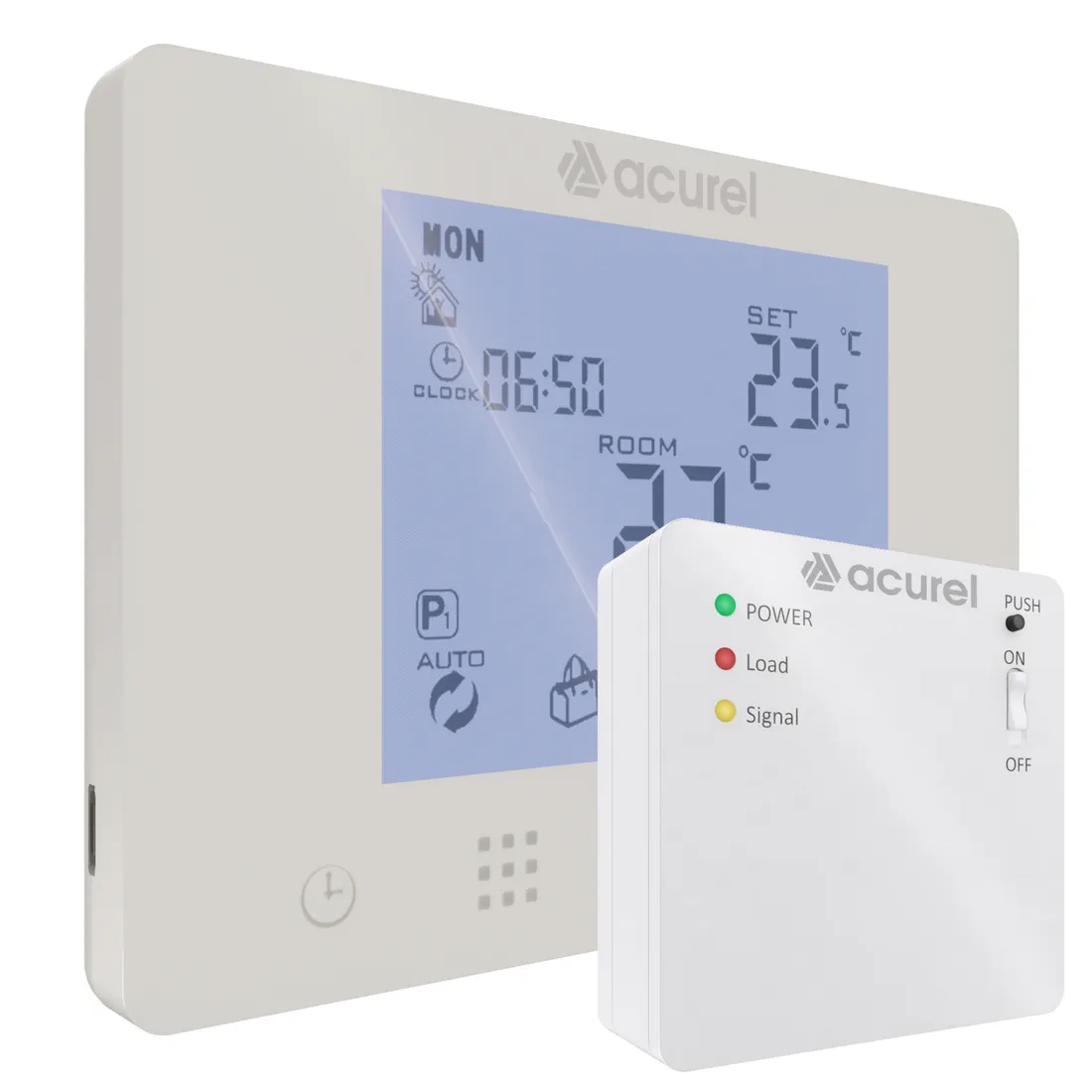

Dwuczęściowy system sterowania – wygoda i niezawodność

Zestaw składa się z:

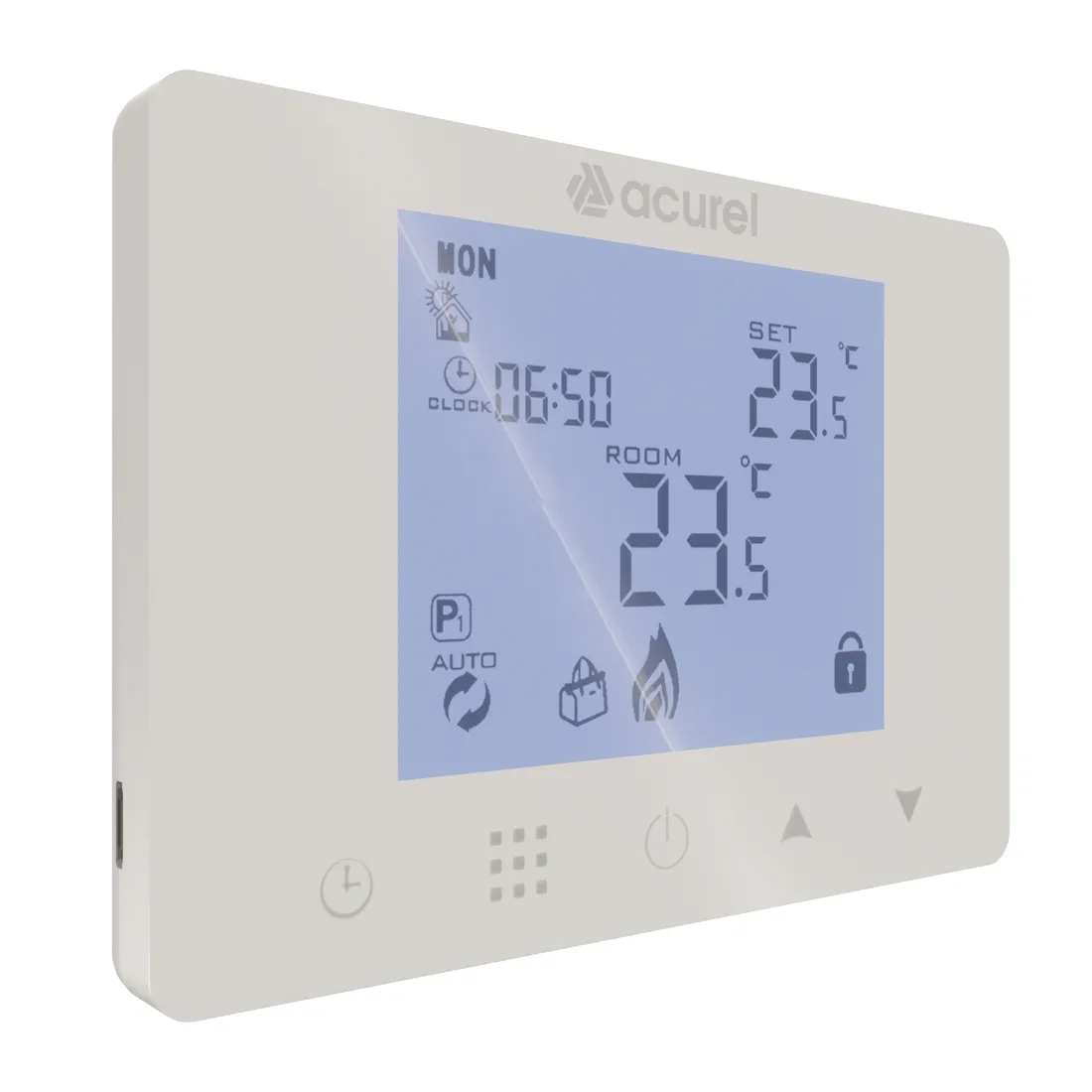

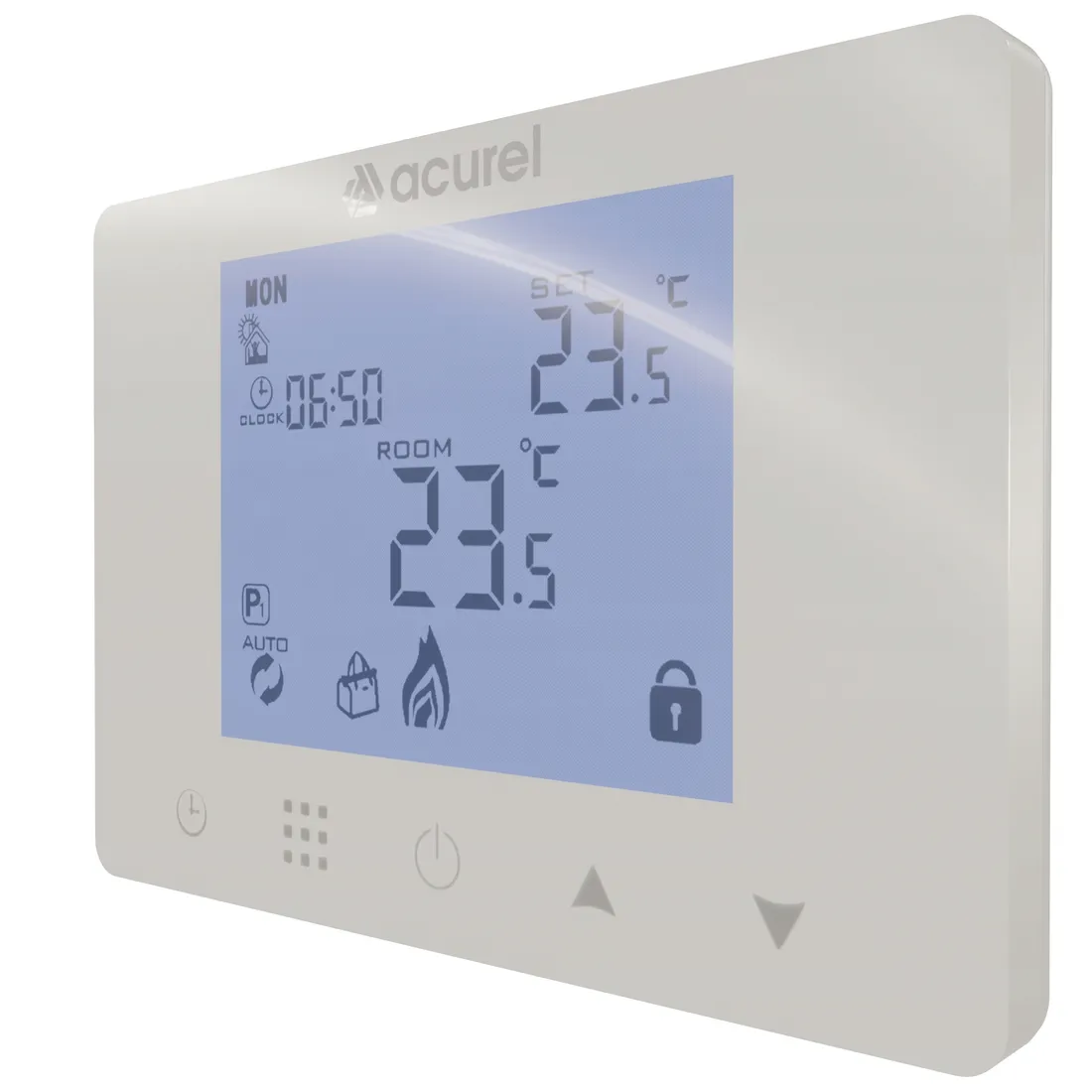

1️⃣ Termostatu pokojowego (nadajnika) – z dużym, podświetlanym ekranem LCD i dotykowymi przyciskami, umożliwiającego szybkie ustawienia temperatury.

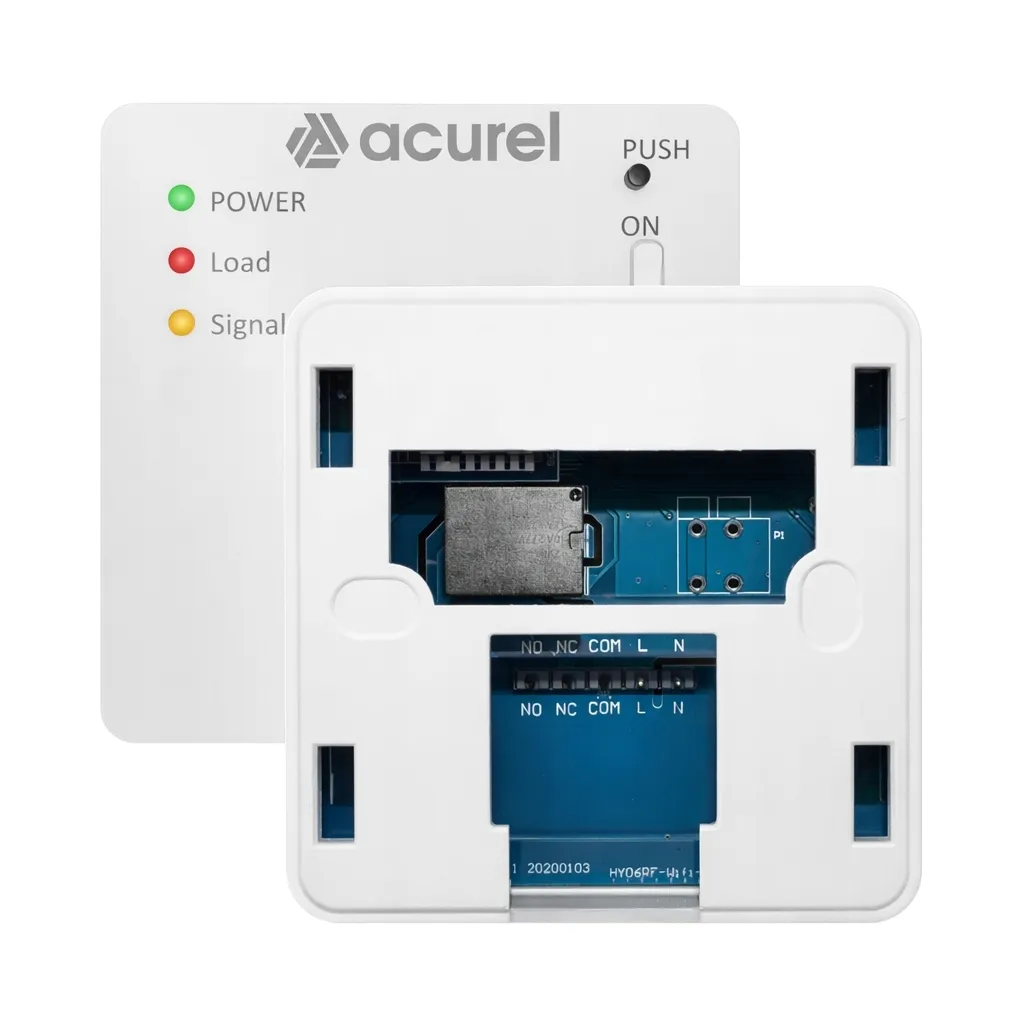

2️⃣ Odbiornika (modułu przekaźnikowego) – montowanego przy kotle, który odpowiada za fizyczne załączanie i rozłączanie obwodu grzewczego.

Połączenie między jednostkami odbywa się bezprzewodowo (433 MHz) z zasięgiem:

✔️ ok. 30 m w terenie otwartym,

✔️ 10–15 m w zabudowie.

Dzięki beznapięciowemu stykowi przekaźnikowemu odbiornik jest bezpieczny i w pełni kompatybilny z większością sterowników kotłów.

Funkcje i możliwości termostatu

✅ Programowanie tygodniowe (7, 6+1 lub 5+2 dni)

✅ Tryb ręczny, tryb wakacyjny i tryb automatyczny

✅ Kalibracja temperatury w zakresie ±9°C (korekta wskazań czujnika)

✅ Regulowana histereza – ustawienie różnicy temperatury dla załączania/wyłączania pieca

✅ Blokada rodzicielska (Child Lock) – zabezpieczenie przed przypadkową zmianą ustawień

✅ Pamięć ustawień po zaniku zasilania

✅ Wbudowany czujnik temperatury o dokładności ±0,5°C

✅ Zasięg radiowy do 30 m (w otwartym terenie)

✅ Elegancki design – biały, biała obudowa

✅ Zasilanie z portu microUSB (zalecane) lub 4 × AAA

Zalecenia montażowe

Termostat należy zamontować w centralnym pomieszczeniu budynku (np. salonie lub korytarzu), w miejscu reprezentatywnym dla temperatury całego domu. Urządzenie powinno być umieszczone na wysokości ok. 1,5 metra od podłogi, z dala od:

❌ źródeł ciepła (grzejników, kominków, kuchni),

❌ bezpośredniego nasłonecznienia,

❌ przeciągów oraz drzwi zewnętrznych,

❌ urządzeń emitujących ciepło (telewizory, sprzęt RTV).

Montaż:

✅ Ścienny – montaż na ścianie przy użyciu uchwytu montażowego lub kołków rozporowych.

✅ Wolnostojący – ustawienie termostatu na płaskiej powierzchni, np. półce, biurku lub parapecie, zapewniając swobodny przepływ powietrza wokół urządzenia.

Zasilanie termostatu najlepiej zapewnić poprzez port microUSB – to najstabilniejszy sposób pracy urządzenia.

Zasilanie bateryjne (4 × AAA) traktować jako rozwiązanie tymczasowe – przy zasilaniu wyłącznie z baterii czas pracy wynosi ok. 10–20 dni.

Odbiornik przekaźnikowy montować w suchym, wentylowanym miejscu, w pobliżu kotła lub rozdzielni grzewczej. Podłączeń elektrycznych należy dokonywać zgodnie z oznaczeniami zacisków (COM, NO, NC, L, N).

Montaż powinien wykonywać elektryk z odpowiednimi kwalifikacjami.

Specyfikacja techniczna termostatu

☑️ Zasilanie: USB lub 4 × bateria AAA

☑️ Uwaga dotycząca zasilania: Przy zasilaniu USB należy wyjąć baterie

☑️ Dokładność wyświetlania temperatury: ± 0,5°C

☑️ Czujnik temperatury: wbudowany NTC 10 kΩ, tolerancja 1%

☑️ Program pracy:  Program tygodniowy (5+2, 6+1, 7)

☑️ Funkcja pamięci ustawień: Tak, zachowanie ustawień po zaniku zasilania

☑️ Blokada rodzicielska: Tak

☑️ Funkcja otwartego okna: Tak

☑️ Kalibracja temperatury: od -9°C do 9°C

☑️ Zakres regulacji temperatury: od 1°C do 70°C

☑️ Zakres histerezy: od 0.5°C do 5°C

☑️ Temperatura pracy: od 0°C do 70°C

☑️ Sposób montażu: Na ścianie lub wolnostojący

☑️ Warunki izolacji: Środowisko normalne, użytkowanie wewnętrzne

☑️ Wymiary: 130 × 90 × 25 mm

☑️ Kolor: biały front / obudowa biała

Specyfikacja techniczna odbiornika

☑️ Zasilanie: 230 V AC, 50/60 Hz

☑️ Typ wyjścia: Przekaźnik, styk beznapięciowy

☑️ Obciążalność styków: 5 A / 250 V AC

☑️ Temperatura pracy: od 0°C do 70°C

☑️ Sposób montażu: Na ścianie

☑️ Warunki izolacji: Środowisko normalne, użytkowanie wewnętrzne

☑️ Wymiary: 86 × 86 × 30 mm

☑️ Kolor: biały

Sterowanie kotłem za pomocą styku zwierno-rozwiernego

Warunkiem poprawnej współpracy Odbiornika RF z kotłem jest obsługa przez sterownik kotła uniwersalnego termostatu pokojowego wyposażonego w styk zwierno-rozwierny. Jest to kluczowy element, który pozwala na włączenie lub wyłączenie kotła w zależności od zadanej temperatury na termostacie pokojowym.

Styk ten działa w dwóch trybach: zamyka (zwiera) lub otwiera (rozwiera) obwód elektryczny, co sygnalizuje sterownikowi kotła konieczność uruchomienia lub wyłączenia ogrzewania. Informację o kompatybilności sterownika kotła ze stykami zwierno-rozwiernymi znajdziecie Państwo w instrukcji obsługi swojego urządzenia grzewczego.

UWAGA: W przypadku wątpliwości lub braku doświadczenia, zalecamy skonsultować się z wykwalifikowanym elektrykiem lub specjalistą ds. instalacji.

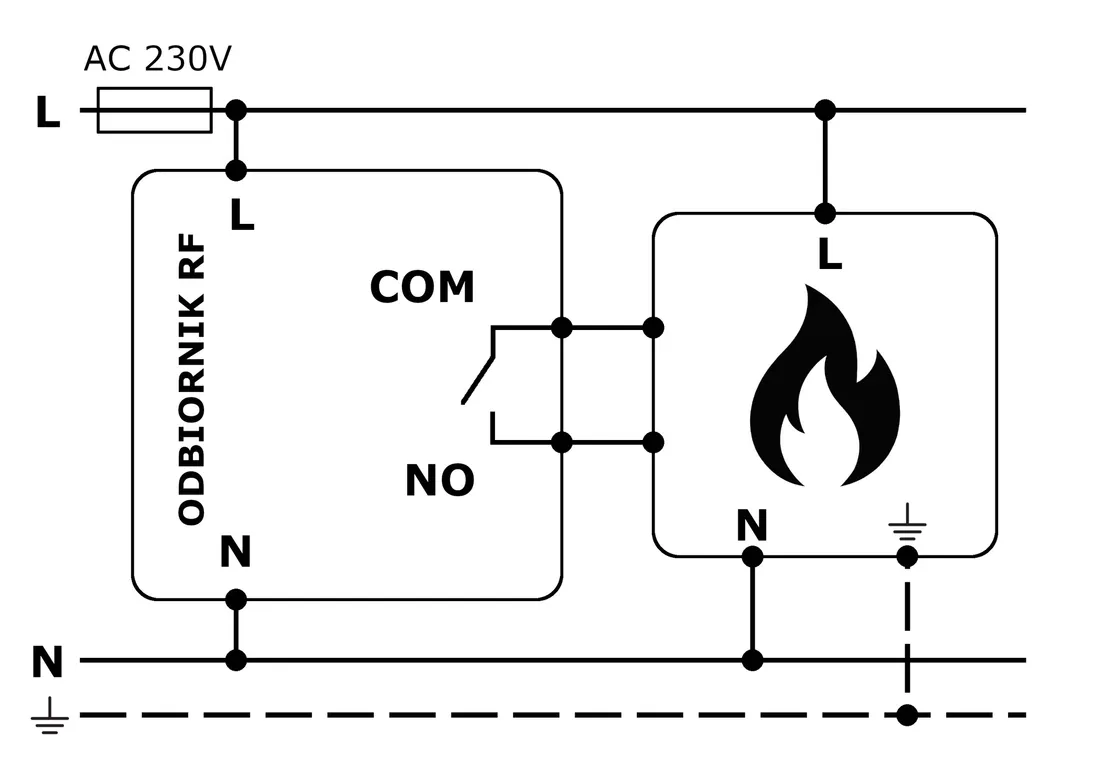

Schemat podłączenia Odbiornika RF do urządzenia grzewczego

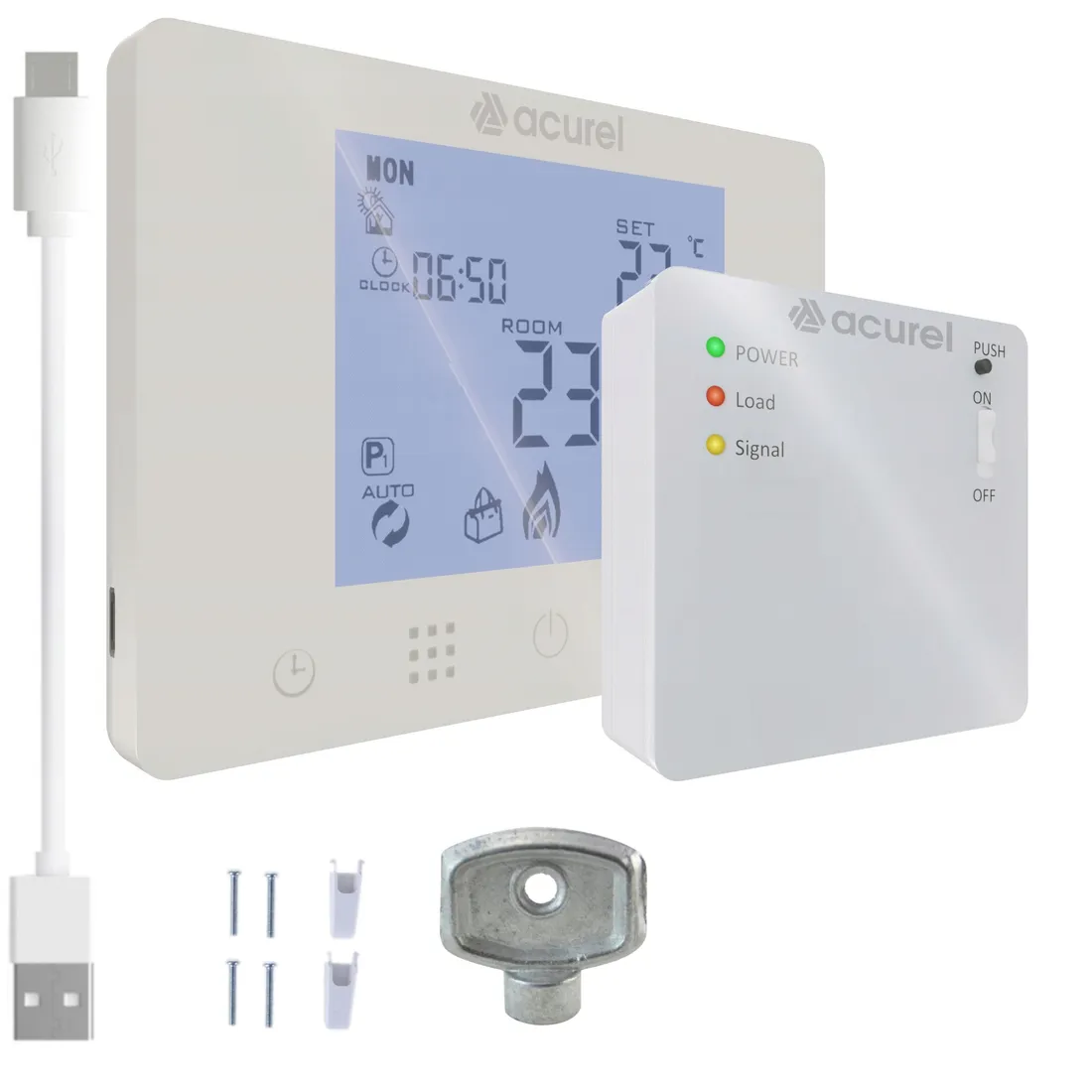

Zestaw zawiera

✅ Termostat pokojowy

✅ Odbiornik radiowy RF (moduł przekaźnikowy montowany przy kotle)

✅ Przewód USB (do zasilania termostatu)

✅ Metalowy kluczyk do odpowietrzania grzejnika

✅ Instrukcja obsługi w języku polskim

✅ Oryginalne opakowanie producenta
