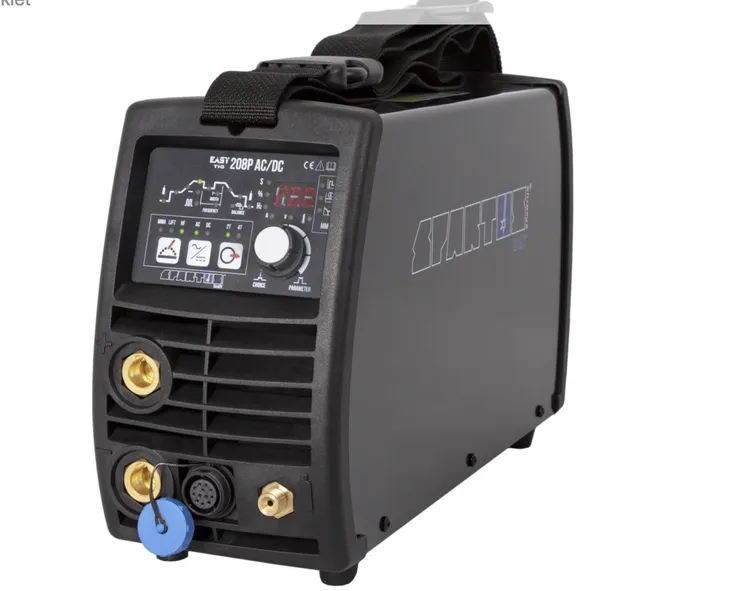

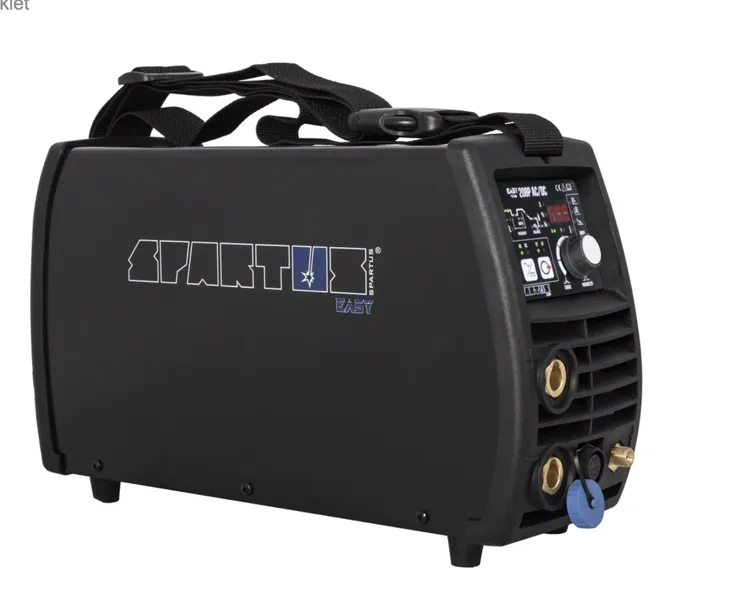

EasyTIG 208P AC/DC

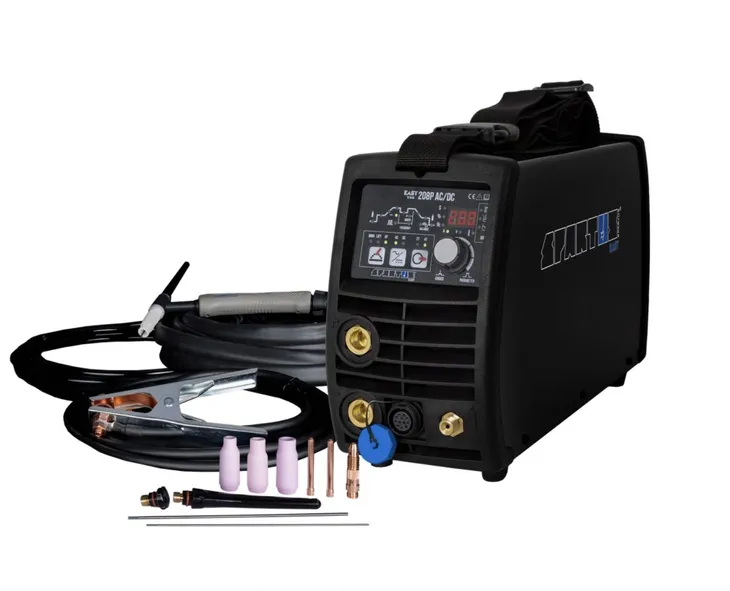

WYPOSAŻENIE STANDARDOWE:

• Spartus Spawarka EasyTIG 208P AC/DC
• Uchwyt TIG SPE 17 1B 4m
• Przewód masowy 3m
• Wężyk gazowy 3m
• Instrukcja obsługi

WYPOSAŻENIE DODATKOWE

• 5x dysza gazowa ceramiczna
• 3x soczewka gazowa
• 3x korek [krótki,średni,długi]
• 3x elektroda wolframowa 2.4mm
• 3x tulejka zaciskowa 2.4mm

SPARTUS® Easy TIG 208P AC/DC to nowoczesne, sterowane cyfrowo, spawarki inwertorowe, skonstruowane w oparciu o tranzystory IGBT i technologię PWM.

Jest to urządzenie zaprojektowane i wyprodukowane z myślą o pracy w terenie. Małe, lekkie i wszechstronne. Idealne do spawania stali nierdzewnych i kwasoodpornych oraz aluminium.

Wbudowana funkcja spawania z regulowanym pulsem pozwala łączyć nawet bardzo cienkie elementy. Prosty w obsłudze i intuicyjny panel funkcyjny pozwala na precyzyjną kontrolę wszystkich najważniejszych parametrów spawania dla metod TIG oraz MMA.

Spawarka wyposażona jest w szereg nowoczesnych technologii, wspierających pracę operatora, stabilizujących parametry wyjściowe oraz zabezpieczających spawarkę przed uszkodzeniem.

Zalicza się do nich między innymi:

• System sterowania MCU – reaguje natychmiast na wszelkie zmiany.
• System bezstykowego zajarzania łuku HF – prosta i bezstykowa inicjacja łuku w metodzie TIG.
• Cyfrowy panel sterowania – łatwa obsługa i ustawienie odpowiednich parametrów spawania.

DANE TECHNICZNE

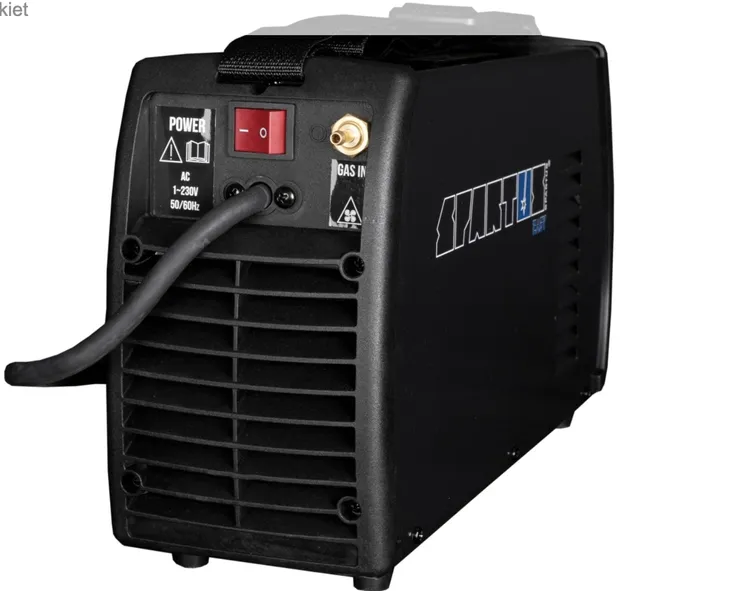

• Napięcie zasilania: ~1× 230V ± 10% 50 / 60 Hz
• Prąd spawania TIG: AC 10 - 200A / DC 10 - 170A
• Cykl pracy: TIG: AC 35% / DC 40%
• Pre-gaz: 0 - 2s
• Post-gaz: 0 - 10s
• Czas narastania prądu: 0 - 10s
• Czas opadania prądu: 0 - 10s
• Prąd impulsu: AC 10 - 200A / DC 10 - 170A
• Szerokość impulsu: 5 - 95%
• Częstotliwość pulsu: 0.5 - 200Hz
• Częstotliwość prądu AC: 60Hz
• Kształt przebiegu AC: prostokątny
• Balans AC: 10 - 99%
• Tryb pracy: 2T/4T: tak
• Prąd spawania MMA: AC 10 - 170A / DC 10 - 170A
• Napięcie biegu jałowego: 79V
• Pobór prądu: TIG DC 28A / TIG AC 33A / MMA DC 41A / MMA AC 39A
• Współczynnik mocy: (cosφ): 0.6
• Sprawność: η: 85%
• Stopień ochrony: IP21S
• Waga: 8.7kg
• Wymiary: 450 x 135 x 230mm

TECHNOLOGIA IGBT

Podstawą budowy układu przetwarzania energii elektrycznej spawarki są układy elektroniczne wykonane w technologii IGBT umożliwiające pracę w zakresie częstotliwości powyżej 200 kHz.

STOPIEŃ OCHRONY

IP23 oznacza, że urządzenie jest przystosowane do pracy w pomieszczeniach zamkniętych i nie nadaje się do stosowania na deszczu.

CYKL PRACY

Cykl pracy bazuje na okresie 10-minutowym. Cykl pracy 40% oznacza, że po 4 minutach pracy urządzenia jest wymagana 6-minutowa przerwa. Cykl pracy 100% oznacza, że urządzenie może pracować w sposób ciągły, bez przerw.

SPAWANIE MMA

Urządzenie SPARTUS® Easy TIG 208P AC/DC daje możliwość spawania elektrodą otuloną.

FUNKCJA ARC FORCE

Umożliwia regulację dynamiki łuku spawalniczego. Skracaniu długości łukutowarzyszy wzrost prądu spawania, co powoduje stabilizowanie łuku.

Zmniejszenie wartości daje łuk miękki i mniejszą głębokość wtopienia, natomiast zwiększenie wartości powoduje głębsze wtopienie i możliwość spawania łukiem krótkim.

Przy ustawionej dużej wartości funkcji ARC FORCEmożna spawać utrzymując łuk o minimalnej długości i dużą prędkość topienia elektrody.

FUNKCJA HOT START

Nazywana jest popularnie gorącym startem. Działa w momencie zajarzenia łuku, powodując chwilowe podwyższenie prądu spawania ponad wartość ustawioną przez spawacza.

Funkcja ma na celu zapobieganie przyklejenia elektrody do materiału i jest dużym ułatwieniem podczas zajarzania łuku. W przypadku spawania drobnych elementów zalecane jest wyłączenie tej funkcji, gdyż może powodować wypalenie materiału spawanego.

TIG AC/DC

Umożliwia spawanie metodą TIG prądem przemiennym. Jest to wymagane do spawania aluminium i jego stopów.

CZAS PRZEDWYPŁYWU GAZU 0 - 2s.

Czas od wciśnięcia przycisku w rękojeści uchwytu i otwarcia zaworu gazowego do momentu zajarzenia łuku.

Zwykle powinien być dłuższy niż 0,5 s, aby dostarczyć gaz osłonowy do wylotu dyszy palnika w celu osłonięcia miejsca rozpoczęcia spawania oraz elektrody wolframowej.

CZAS POWYPŁYWU GAZU 0 - 10s

Czas od wygaszenia łuku do zamknięcia zaworu gazowego w celu osłonięcia krzepnącego jeziorka spawalniczego przed powietrzem oraz w celu studzenia elektrody wolframowej.

Zbyt krótki czas powypływu może skutkować utlenianiem spoiny. Podczas spawania w trybie TIG AC (prądem przemiennym) czas ten powinien być dłuższy.

CZAS NARASTANIA PRĄDU 0 - 10s

Czas narastania prądu spawania od prądu początkowego do ustawionej wartości prądu spawania.

CZAS OPADANIA PRĄDU (DOWN SLOPE) 0 – 10s.

Czas opadania prądu spawania od wartości ustawionej do zera lub wartości prądu krateru.

TIG PULS

Funkcja ma wpływ na kształt spoiny i skupienie łuku. Spawanie pulsacyjne pozwala również zmniejszyć ilość ciepła dostarczanego do materiału i ma zastosowanie podczas spawania cienkich materiałów.

HF - BEZTYKOWE ZAJARZANIE ŁUKU

Urządzenie SPARTUS® Easy TIG 208P AC/DC wyposażone jest w jonizator umożliwiający bezstykowe zajarzanie łuku.

CZĘSTOTLIWOŚC PULSE  0.5 – 200Hz

Częstotliwość, z jaką zmienia się wartość impulsuprądu pomiędzy prądem spawania a prądem podstawy.

CZĘSTOTLIOWŚĆ PRĄDU AC 60Hz

Funkcja przydatna przy spawaniu aluminium. Im większa częstotliwość tym lepsza jakość spoiny oraz lepsze skupienie łuku.

BALANS PRĄDU AC 10 - 99%

Stosunek czasu trwania fazy dodatniej prądu do ujemnej. Zmniejszenie balansu powoduje wprowadzanie większej ilości ciepła w materiał, uzyskując węższą spoinę i głębsze wtopienie, a jednocześnie zmniejsza obciążenie cieplne elektrody wolframowej.

Zwiększenie balansu powoduje wprowadzenie mniejszej ilości ciepła w materiał, uzyskując lepsze czyszczenie, szeroką spoinę i płytsze wtopienie jednak znacząco obciąża elektrodę wolframową.

FALA PROSTOKĄTNA

Uniwersalny, najczęściej stosowany kształt fali do spawania każdego materiału. Generuje więcej ciepła w strefie spawania, większe wtopienie, niż pozostałe kształty.

TIG IMPULSE

Spawanie impulsowe jest odmianą spawania punktowego TIG umożliwiającą spajanie cienkich elementów, dzięki bardzo niskiej emisji ciepła w strefie łączenia. Polega na cyklicznymkrótkotrwałym zajarzeniu i wygaszeniu łuku.

TRYB PRACY 2T / 4T

2T - Tryb dwutaktu - wciśnięcie przycisku w rękojeści uchwytu powoduje włączenie jonizatora i zajarzenie łuku. Spawanie prowadzone jest z wciśniętym przyciskiem.

4T - Tryb czterotaktu - wciśnięcie przycisku w rękojeści uchwytu spowoduje włączenie jonizatora i zajarzenie łuku wtedy należy zwolnić przycisk i prowadzić spawanie ze zwolnionym przyciskiem. Ponowne wciśnięcie przycisku spowoduje zakończenie spawania.

Uchwyt SPARTUS® TIG SPE 17 1B 4m

Uchwyt (ze sztywną główką palnika)  chłodzony gazem do spawania metodą TIG (elektrodą nietopliwą).

Uchwyt wyposażony jest w możliwość zdalnej regulacji prądu w rękojeści, co zdecydowanie ułatwia pracę poprzez zmianę prądu podczas spawania.

DANE TECHNICZNE:

• Obciążalność: 150A DC 115A AC
• Średnica elektrody: 0.5, 1.0, 1.6, 2.0, 2.4, 3.2mm
• Natężenie przepływu gazu: 7 - 15 l/min
• Cykl pracy: 35%
• Chłodzenie: gaz
• Długość: 4m
• Przyłącze: SK35
