Elektrozawór kulowy IBO 1″

ELEKTROZAWÓR KULKOWY DN20 1"

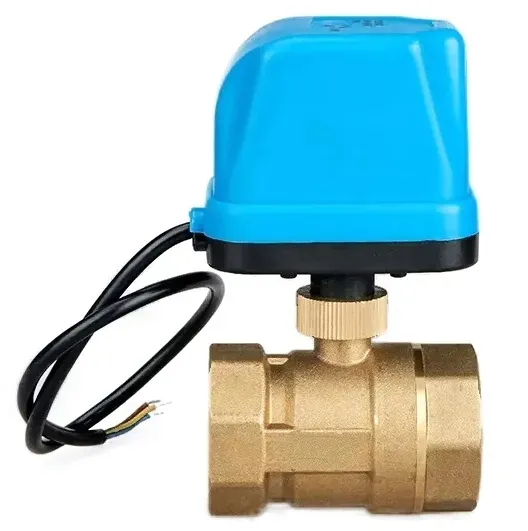

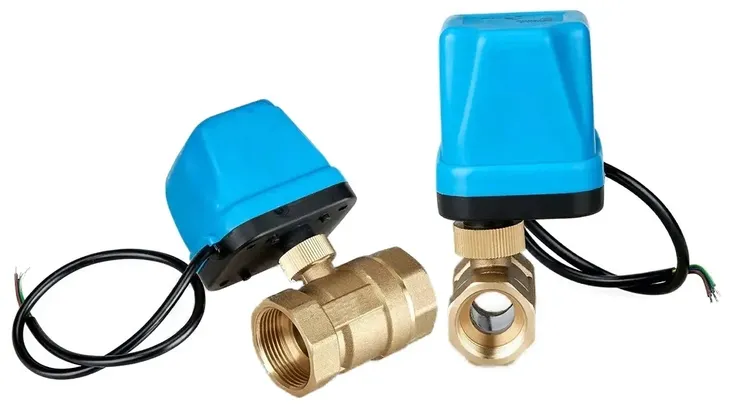

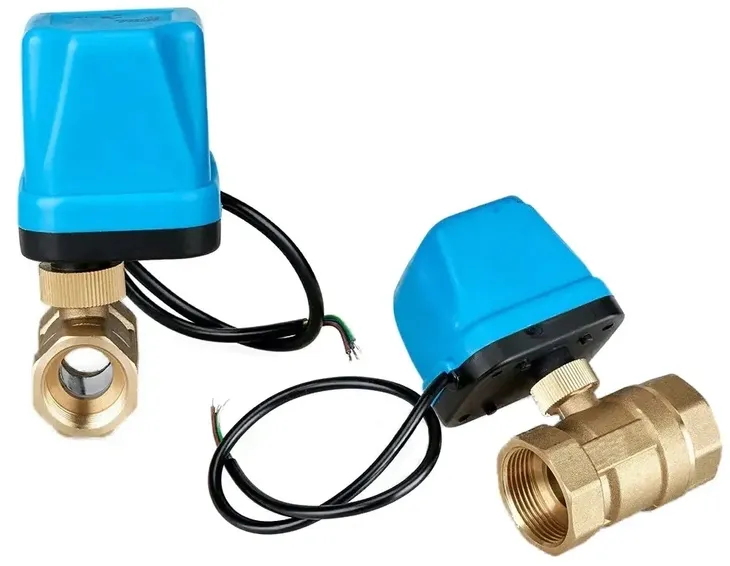

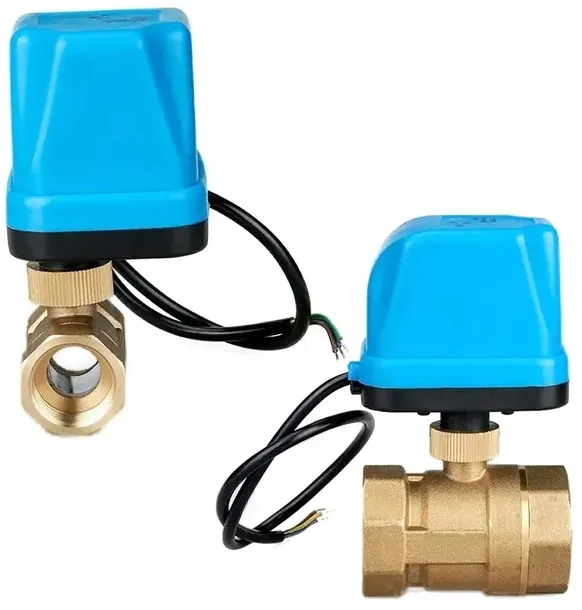

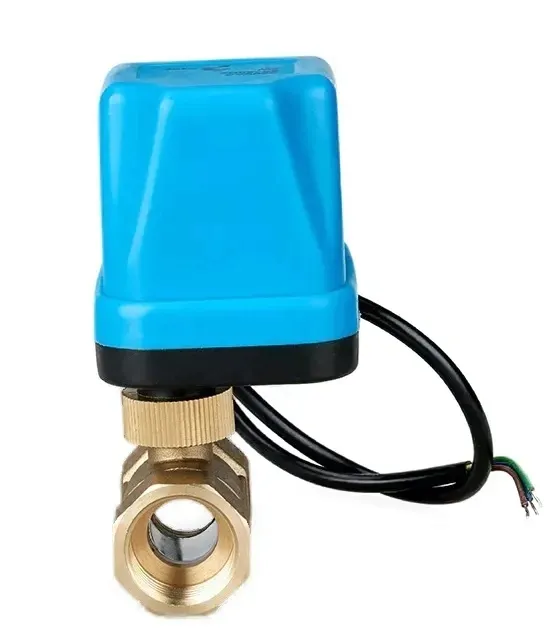

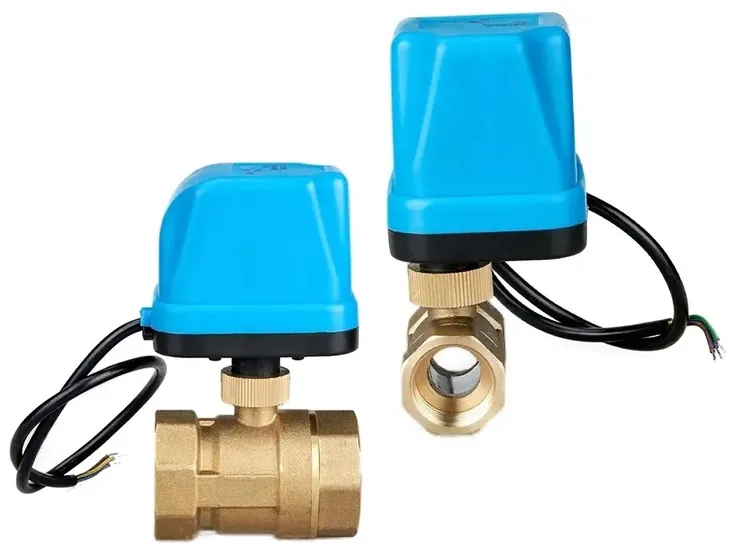

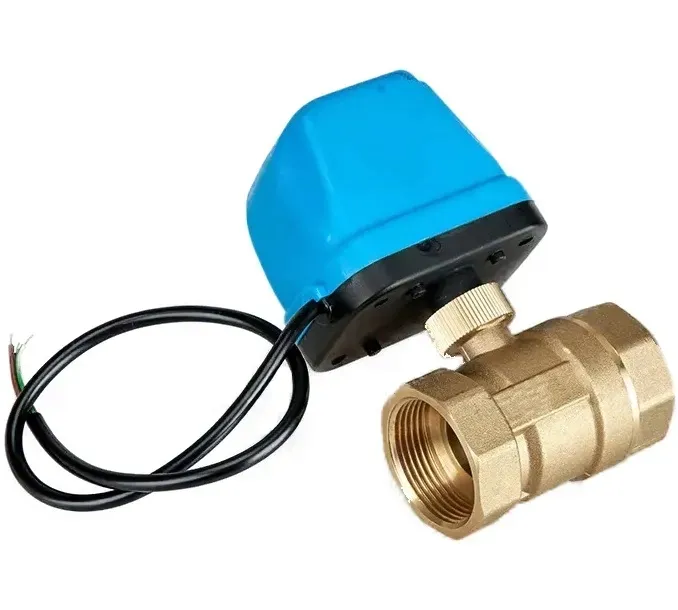

Elektryczne zawory serii VT nadają się do sterowania przepływem wody w systemach nawodnieniowych, grzewczych oraz w systemach klimatyzacji. Elektrozawór składa się z zaworu kulowego i siłownika. Siłownik napędzany jest silnikiem synchronicznym, za pomocą którego sterowana jest praca zaworu kulowego o obrocie do 90 stopni. Siłowniki wyposażone zostały w sygnalizator otwarcia/zamknięcia zaworu.

CECHY

• Zastosowanie w różnego rodzaju instalacjach wodnych
• Wysoka jakość produktu

DANE TECHNICZNE:

• Elektryczne urządzenia sterujące: AC 220-240V/50Hz
• Pobór mocy: 6W (gdy zawór jest otwarty lub zamknięty)
• Typ silnika: silnik synchroniczny
• Czas zmiany położenia otwarty/zamknięty: 6~15s
• Ciśnienie robocze: 1,6Mpa
• Różnica zamknięcia ciśnień: < 0,2Mpa
• Temperatura otoczenia: < 40°C
• Klasa izolacji: IP54
• Ciśnienie robocze: 1,6Mpa
• Temperatura medium: 2-80°C
• Materiał obudowy: PA
• Medium: zimna/ciepła woda lub 50% roztwór glikolu etylenowego

Sterowanie elektrycznych napędów VT 3-żyłowych odbywa się przy użyciu 3 przewodów.

• Żółty przewód podłączamy do N (Neutralny)
• Otwarcie realizowane jest przez podanie napięcia 230VAC na przewód niebieski oraz zdjęcia napięcia z przewodu brązowego
• Zamkniecie realizowane jest przez podanie napięcia 230VAC na przewód brązowy oraz zdjęcia napięcia z przewodu niebieskiego
