FAAC Centrala sterująca E145S do ALFA 414

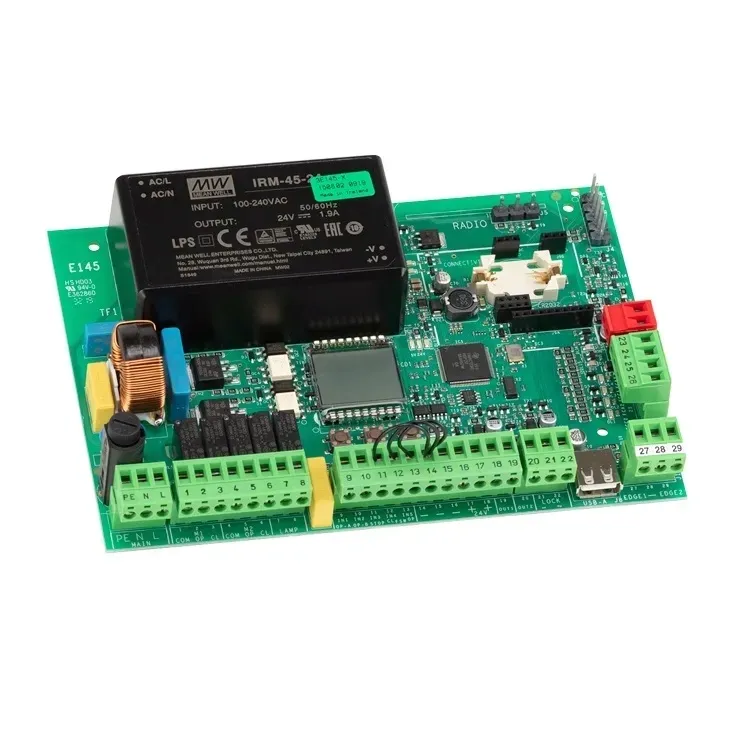

FAAC Centrala sterująca, płyta E145S

Centrala sterująca E145S do siłowników 230V do bram 1- lub 2-skrzydłowych, dedykowana przede wszystkim dla napędów FAAC 390, 400, 402, 412, 413, 414, 414 LONG, 415, 422 oraz podziemnych 770N, a także jako alternatywna centrala dla siłownika FAAC 844 E R do bram przesuwnych.

Instalacja zewnętrzna (obudowa mod. E do zakupienia oddzielnie).

DANE TECHNICZNE:

• Napięcie zasilania: Od 90 V AC do 260 V AC 50/60 Hz
• Maks. pobór mocy: 4 W w gotowości (2 W w trybie "uśpienia”)
• Maks. moc silnika: 800 W
• Maks. obciążenie wyjścia: 500 mA 24 V DC - 500 mA BUS 2-easy
• Zasilanie elektrozamka: Elektrozamek FAAC (12 V AC – 24 V DC) - inne elektrozamki 24 V DC-500 mA
• Programowanie: Wyświetlacz LCD i przyciski, z poziomu PC/MAC przez łącze USB-B lub moduł komunikacyjny SIMPLY CONNECT
• Sygnalizacja statusu: Wyświetlacz LCD i LED
• Wejścia: Pełne otwarcie, otwarcie częściowe, zatrzymanie awaryjne, BUS 2easy, zabezpieczenie otwierania, zabezpieczenie zamykania, wyłączniki krańcowe, zasilanie sieciowe
• Wyjścia: Zasilanie napędów, lampa ostrzegawcza, zasilanie akcesoriów, wyjścia programowalne, zasilanie elektrozamków
• Szybkozłącza: 3-pinowe dla modułów XF 433/868, 5-pinowe dla radioodbiorników RP/DEKODERFW, USB-A, SIMPLY CONNECT
• Bezpieczniki: F1 = F 10 A
• Temperatura otoczenia podczas pracy: -20°C ÷ +55°C

Note: Centrala sterująca E145S może sterować jednym lub dwoma napędami bram uchylnych lub jednym napędem bramy przesuwnej lub mieszanymi instalacjami uchylno-przesuwnymi

Programowanie podstawowe

• Modele napędów: Do wyboru (uchylne, przesuwne, mieszane uchylno-przesuwne)
• Logika operacyjna: Półautomatyczna (E), półautomatyczna krokowa (EP), automatyczna (A), automatyczna 1 (A1), automatyczna krokowa (AP), automatyczna bezpieczna (S), automatyczna bezpieczna 2 (SA), automatyczna bezpieczna krokowa (SP), automatyczna z timerem (At), półautomatyczna z wejściem "Otwórz" i "Zamknij" (b), mieszana - otwieranie impulsowe/zamykanie w trybie dead-man (bC), dead-man (C)
• Automatyczne zamykanie bramy: Programowalne (od 0 do 9 min 50 sek.)
• Liczba podłączonych napędów: Do wyboru
• Siła ciągu: Regulowana, 50 poziomów dla każdego napędu niezależnie
• Użycie enkoderów: Do wyboru
• Wyłącznik krańcowy: Przy otwarciu i zamknięciu
• Opóźnienie zamykania skrzydła: Programowalne (od 0 do 1 min 30 sek.)
• Rejestracja urządzeń BUS 2-Easy: Do wyboru
• Funkcje "uczenia się": Programowanie uproszczone czasu pracy (maks 4 min i 10 sek.), programowanie zaawansowane czasu pracy i spowolnień w jednym cyklu. Przy programowaniu z użyciem SAFEcoder'ów pozycje otwarcia/zamknięcia i spowolnienia zapisywane są z wysoką precyzją

Programowanie zaawansowane

• Maks. siła ciągu na początku ruchu: Do wyboru
• Skok wsteczny i domknięcie skrzydła: Do wyboru (ułatwia zwolnienia/zatrzaśnięcia elektrozamka)
• Opóźnienie otwierania skrzydła: Do wyboru
• Spowolnienie ruchu skrzydła 1: Programowalne, procent pełnego biegu (od 0% do 99%)
• Spowolnienie ruchu skrzydła 2: Programowalne, procent pełnego biegu (od 0% do 99%)
• Zapisywanie nadajników: Poprzez moduły XF 433/868 dzięki wbudowanemu dekoderowi OMNIDEC

Wstępne świecenie

• Fotokomórka w fazie zamykania: Funkcja do wyboru
• Zabezpieczenie przeciwzgnieceniowe: Programowalne o ile zastosowano enkoder (10 poziomów)
• Kąt wykrywania odboju mechanicznego: Programowalne o ile zastosowano enkoder
• Dodatkowy czas pracy: Do wyboru (o ile nie zastosowano enkoderów lub wyłączników krańcowych)
• Programowanie WYJŚCIA 1 i 2: Niezależnie programowane (17 statusów każdego)
• Żądanie przeglądu: Do wyboru (po osiągnięciu zaprogramowanej liczby cykli system uruchamia na ok. 8 sek. lampę ostrzegawczą przed wykonaniem jakiegokolwiek ruchu)
• Licznik cykli: Do wyboru (uaktualnienie "odliczania" – maks. nastawa 99 000 cykli)

Zarządzanie przez USB-A

• Uaktualnianie oprogramowania centrali: Do wyboru
• Uaktualnianie konfiguracji centrali: Do wyboru
• Uaktualnianie konfiguracji timera: Do wyboru
• Uaktualnianie listy pilotów: Do wyboru
• Pobieranie konfiguracji do centrali: Do wyboru
• Pobieranie konfiguracji timera centrali: Do wyboru
• Pobieranie listy pilotów: Do wyboru
