Filtr DIAMOND Samoczyszczący 0 l

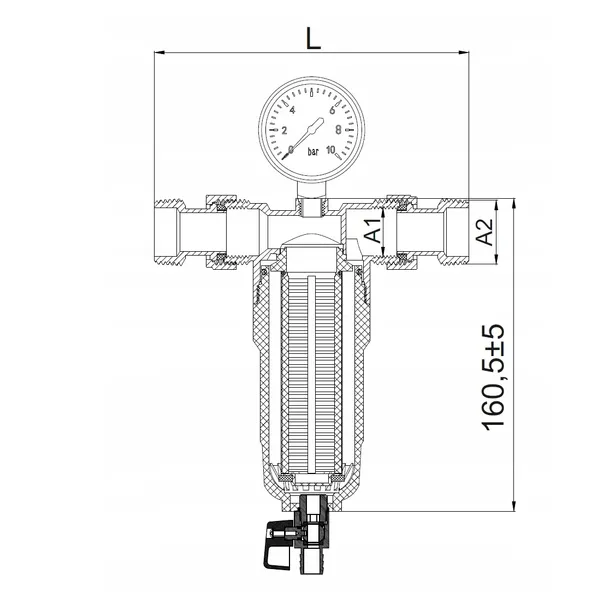

KOMPLET FILTR MECHANICZNY Z PŁUKANIEM WSTECZNYM Z MANOMETREM I ZAWOREM SPUSTOWYM, DN25, (1"), PN16, EN 13443-1

Wysokiej jakości Komplet filtr mechaniczny z płukaniem wstecznym, z manometrem TYP:350. Zanieczyszczenia takie jak piasek, rdza, pozostałości montażowe jak strzępy konopi gromadzone są na dnie przeźroczystej obudowy, które w łatwy sposób można usunąć poprzez chwilowe, kilkukrotne otwarcie zaworku.

Zastosowanie:

Filtry przeznaczone są do wody pitnej. Może on być montowany w różnych typach instalacji,szczególnie sprawdza się w instalacjach domowych / mieszkalnych.

Filtr instalowany jest w instalacjach, gdzie występują urządzenia wymagające ochrony przed zanieczyszczeniami.

Zasada działania:

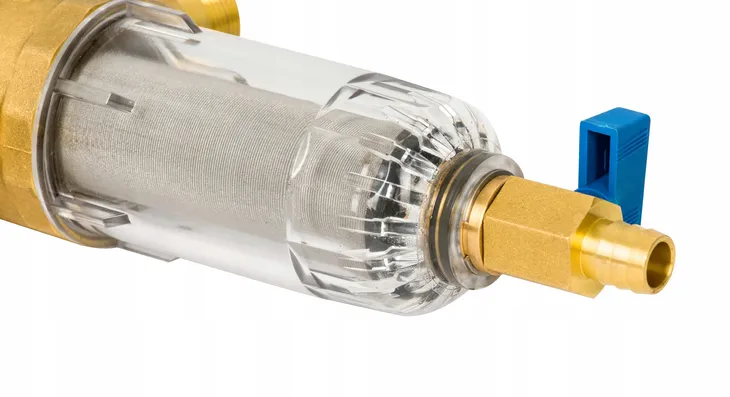

Zanieczyszczenia takie jak piasek, rdza, pozostałości montażowe jak strzępy konopi gromadzone są na dnie przeźroczystej obudowy, które w łatwy sposób można usunąć poprzez chwilowe, kilkukrotne otwarcie zaworku.

Filtr zapewnia stały dopływ przefiltrowanej wody i zapobiega przedostawaniu się do instalacji zanieczyszczeń, takich jak rdza, piasek, strzępy konopi itp.

Filtr powinien być płukany co około 6 miesięcy lub w razie potrzeby. Ciągły dopływ filtrowanej wody jest zapewniony również podczas cyklu płukania wstecznego. Jeśli filtr jest w złym stanie, można go wymienić na nowy.

Klucz montażowy znajduje się w każdym pudełku z filtrem.

Uwaga! Klucz należy zachować.

Będzie on potrzebny przy ew. wymianie filtra.

Przed montażem należy wypłukać instalację.

W instalacjach wody pitnej filtr należy montować za wodomierzem w pozycji poziomej z obudową filtra skierowaną w dół, ponieważ położenie takie zapewnia największą efektywność filtrowania. Należy zwrócić uwagę na kierunek przepływu wody, oznaczony na korpusie.

Dla prawidłowego działania wymagany jest odcinek prostu rury o długości odpowiadającej 5 x średnica nominalna DN przed i za filtrem. Filtr musi być zamontowany bez naprężeń mechanicznych w rurociągu – w tym celu należy zamontować obejmę przed i za filtrem.

Należy pamiętać o pozostawieniu wystarczającej przestrzeni aby zapewnić konserwację – dzięki przeźroczystej obudowie łatwo można ocenić stopień zanieczyszczenia filtra. Przed i za filtrem powinny również być zamontowane zawory odcinające.

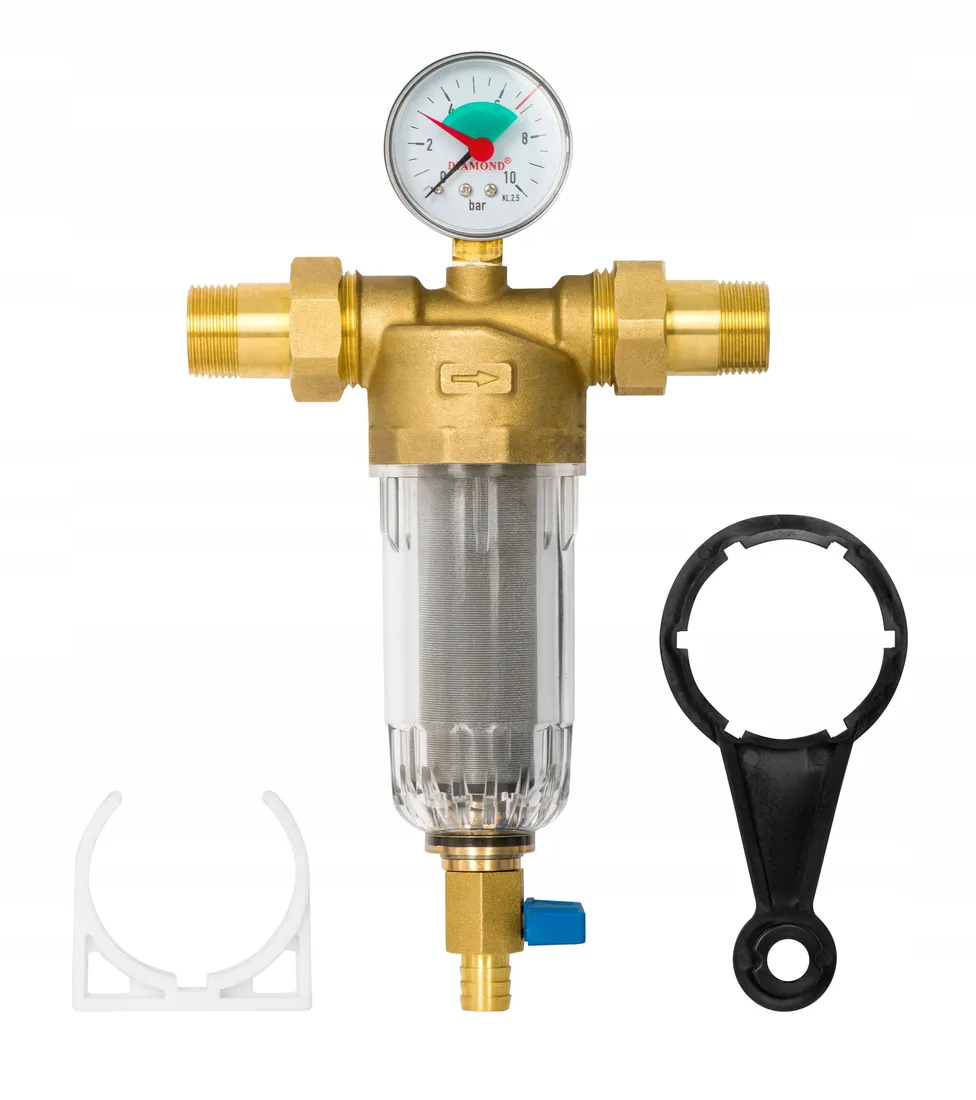

Zestaw zawiera:

• mocowanie
• klucz.

Właściwości:

• gwinty przyłączeniowe 1" Dn25
• Maksymalne ciśnienie wlotowe 16 bar
• Maksymalna temperatura 40°C
• Zakres filtracji 80-150 μm
• Spadek ciśnienia przy przepływie nominalnym Δp≤0,5 bar
• Zakres ciśnienia CIŚNIENIOMIERZA od 0 do 10 bar
• Temperatura otoczenia CIŚNIENIOMIERZA od - 20°C do 60°C
