Fotokomórka Acurel KR44

Bariera Podczerwieni Fotokomórka Bramy Systemu Alarmowego 12/24V na Baterie

Fotokomórka ma zastosowanie w automatach do bram, systemach alarmowych itp. Po zasłonięciu wiązki podczerwieni załączany jest przekaźnik odbiornika.

Po zasłonięciu wiązki podczerwieni załączany jest przekaźnik odbiornika. Dzięki odpowiednim rozwiązaniom technicznym może być zasilana napięciem 9V lub 24V prądu stałego lub zmiennego oraz na baterie. Fotokomórka zaprojektowana została z myślą o bezpieczeństwie użytkowników systemów automatyki bram.

Styk przekaźnika (w zależności od potrzeb) może być normalnie otwarty NO lub normalnie zamknięty NC. Takie rozwiązanie umożliwia podłączenie fotokomórek praktycznie do wszystkich central sterujących.

1. Odbiornik fotokomórki

Funkcja: Zadaniem odbiornika jest wykrywanie wiązki podczerwieni wysyłanej przez nadajnik i reagowanie na jej przerwanie lub osłabienie.

Zasada działania:

• W odbiorniku znajduje się fotodioda lub fototranzystor czuły na światło podczerwone o konkretnej długości fali.
• Gdy wiązka podczerwieni od nadajnika dociera do odbiornika, element światłoczuły generuje sygnał elektryczny proporcjonalny do intensywności otrzymanego światła.
• W normalnych warunkach (bez przeszkód) sygnał jest stabilny, co oznacza, że odbiornik „widzi” wiązkę podczerwieni.

Przerwanie lub osłabienie wiązki:

• Gdy między nadajnikiem a odbiornikiem pojawi się przeszkoda (np. osoba, pojazd lub przedmiot), wiązka światła podczerwonego jest blokowana.
• Odbiornik rejestruje brak lub spadek natężenia sygnału i generuje odpowiednią reakcję, np. wysyła sygnał do układu sterującego, informując o wykryciu obiektu.

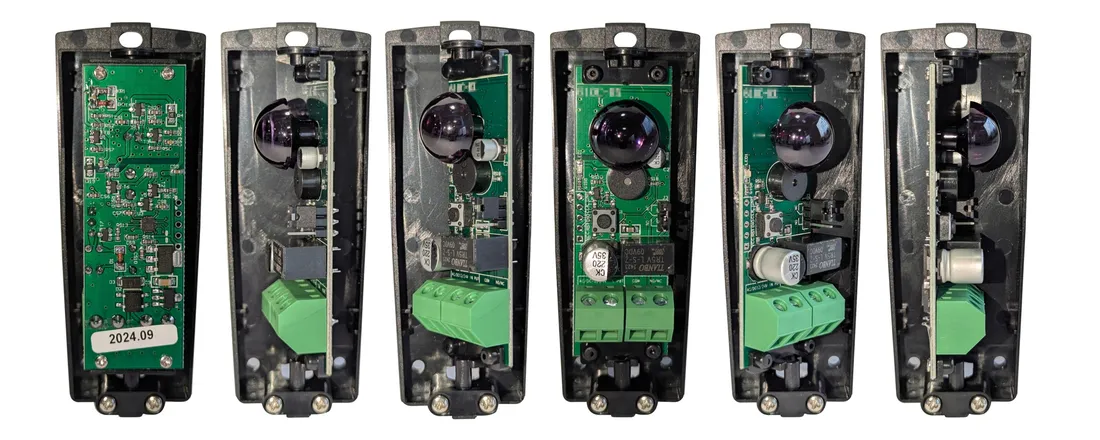

Odbiornik fotokomórki posiada obrotową płytkę, która pozwala obracać czujnik fotokomórki o 360°

2. Nadajnik fotokomórki (emiter)

Funkcja: Zadaniem nadajnika jest generowanie i emitowanie wiązki światła podczerwonego (IR) w stronę odbiornika.

Zasada działania:

• W nadajniku znajduje się dioda emitująca światło podczerwone (LED IR), która wytwarza promieniowanie o określonej długości fali (940 nm).
• Wiązka podczerwieni jest wysyłana w sposób ciągły lub impulsowy.

Kierunkowość:

• Wiązka podczerwieni emitowana przez nadajnik jest skupiona i skierowana dokładnie w stronę odbiornika. Może działać na niewielkich lub dużych odległościach (od 8-12m przy silnym oświetleniu; 15-17m przy słabym oświetleniu)

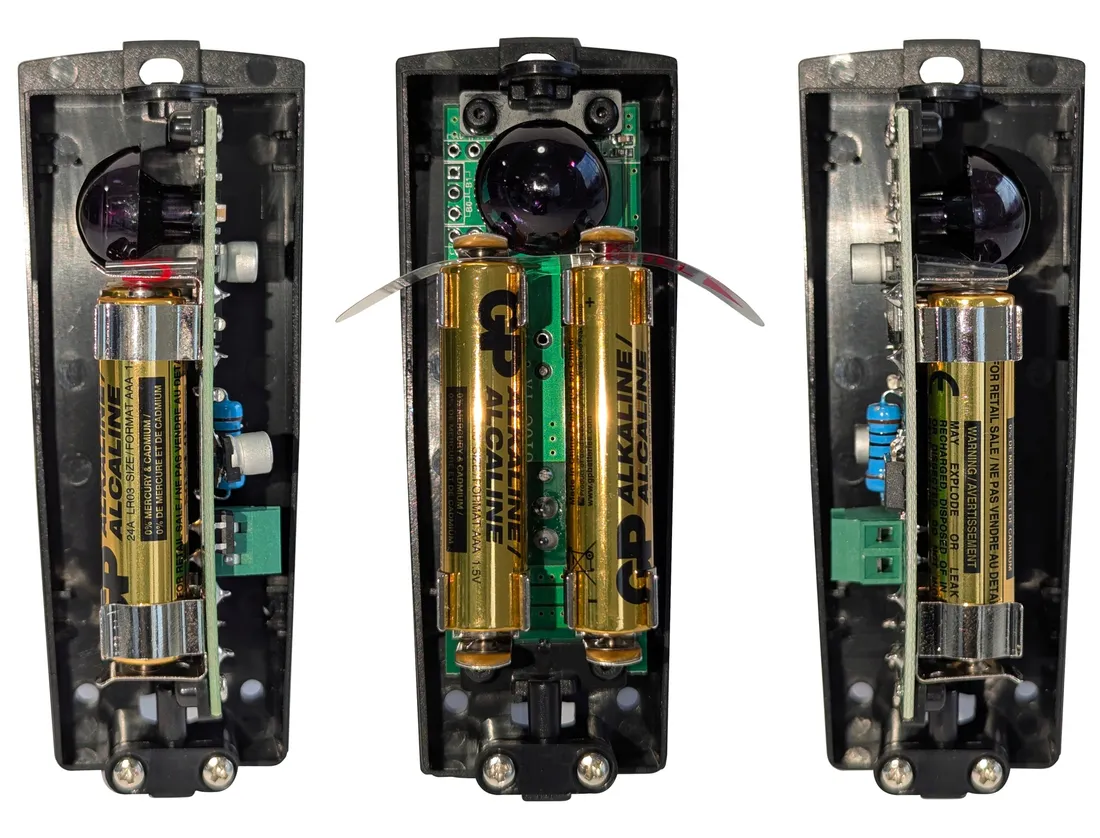

Nadajnik fotokomórki posiada obrotową płytkę, która pozwala na obrót czujnika fotokomórki o 180°

Specyfikacja techniczna:

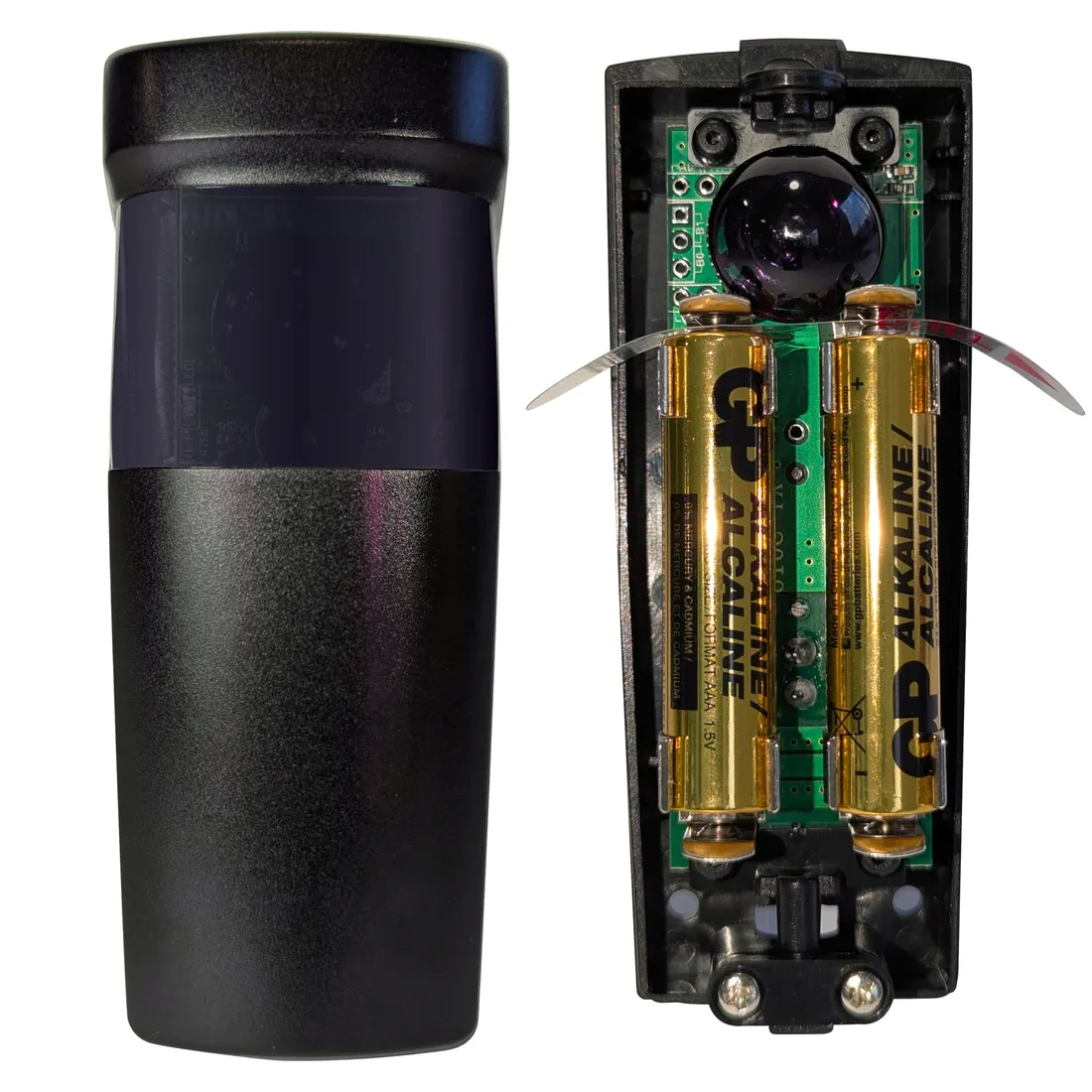

• Zasilanie nadajnik (TX): 2x AAA lub przewodowo
• Zasilania odbiornik (RX): AC/DC: 9V - 24V (Częstotliwość AC: 45~60HZ, Imax  =40mA)
• Pobór prądu nadajnik: <300uA
• Pobór prądu odbiornik: <15mA
• Temperatura pracy: -20C - +80C
• Zasięg odbiornika: silnie oświetlone: 8-12m; słabo oświetlone: 15-17m
• Długość działania baterii: >130dni
• Długość fali: 940nm
• Częstotliwość podczerwieni: 1.92kHz
• Wymiary: 100x40x35mm
• Wodoodporność: IP55

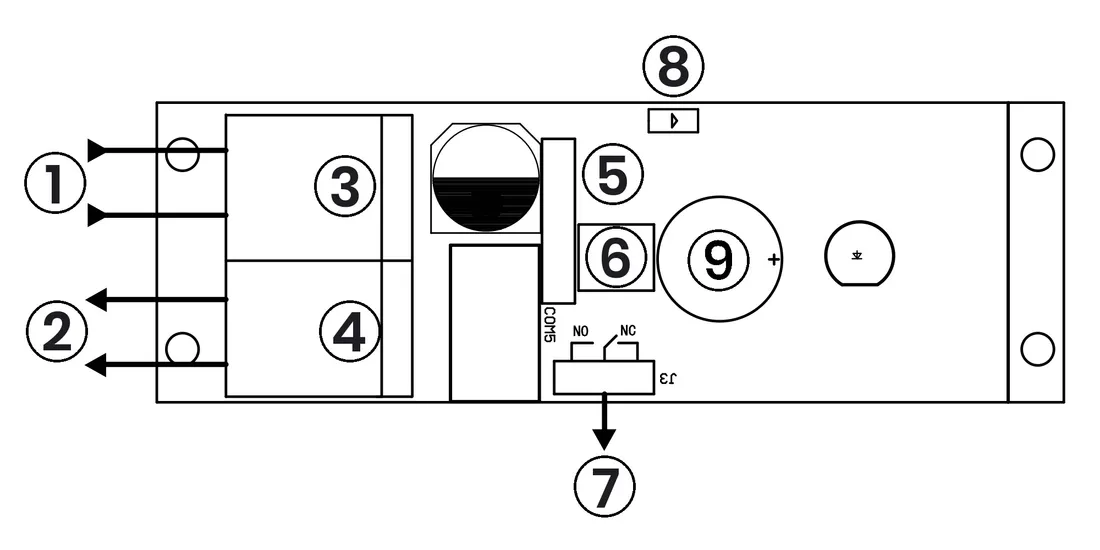

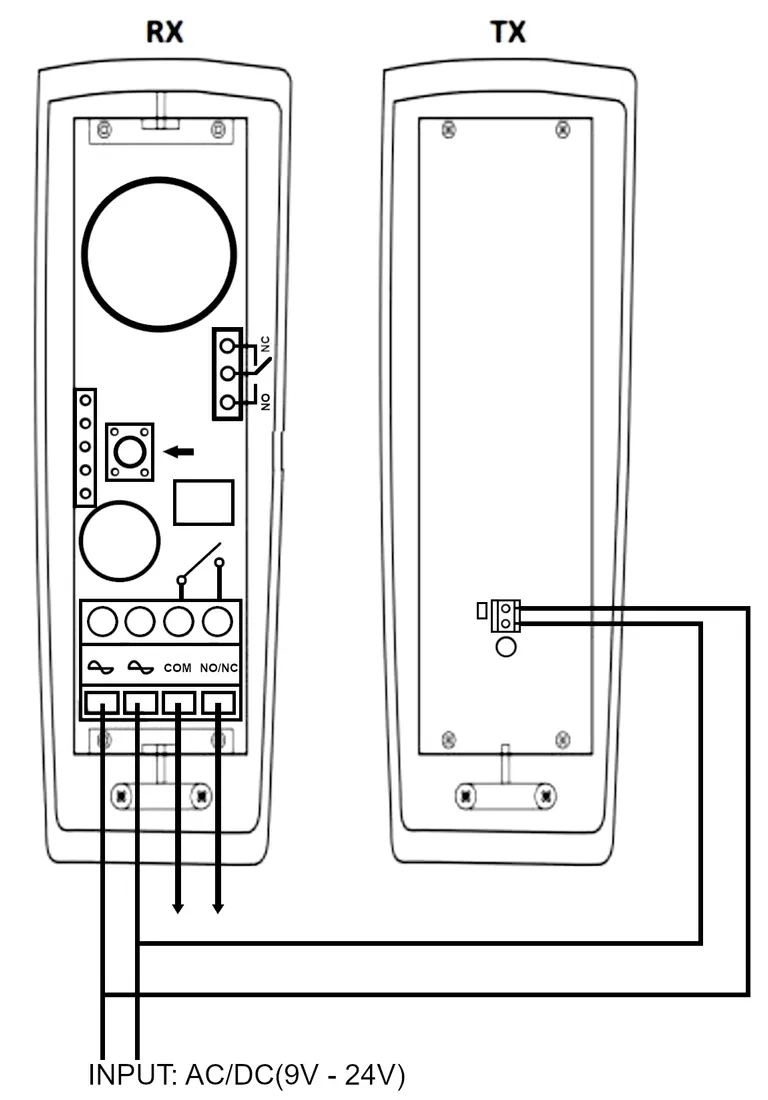

Schemat podłączenia fotokomórki:

1. Wejście zasilania 12-24V AC/DC
2. Fotokomórka
3. Wejście AC/DC 9/24
4. Wyjście
5. VCC/RST/SCL/SDA/GND
6. Przycisk
7. Wyjście fotokomórki- Styk: NO/NC
8. Lampka LED
9. Brzęczyk

Zestaw zawiera:

• fotokomórki (nadajnik i odbiornik)
• 2 sztuki baterii AAA (umieszczone w nadajniku)
• kołki i śruby montażowe
• instrukcja obsługi w języku polskim
• opakowanie
