Gwintownica Dedra DED7511

ELEKTRYCZNA GWINTOWNICA DO RUR DED7511 FIRMY DEDRA

Gwintownica elektryczna do rur model DED7511 jest ręcznym urządzeniem elektrycznym przeznaczonym do nacinania gwintów zewnętrznych na rurach stalowych hydraulicznych, w zależności od rodzaju zamontowanych głowic gwintujących.

W komplecie z maszyną występują głowice gwintujące z nożami pozwalającymi na uzyskanie gwintów 1/2 cala, 3/4 cala, 1 cal oraz 1-1/4 cala.

Elektronarzędzie może być używane tylko i wyłącznie z głowicami i ostrzami firmy DEDRA

DANE TECHNICZNE

• Typ maszyny DED7511
• Silnik elektryczny jednofazowy, komutatorowy
• Napięcie pracy, częstotliwość sieci 230 V ~, 50 Hz
• Moc znamionowa silnika 1800 W
• Prędkość obrotowa głowicy nacinającej gwint 25 obr/min
• Maksymalny moment obrotowy 526 Nm
• Zakres nacinanych gwintów 1/2; 3/4; 1; 1-1/4 cala
• Ciężar netto 6 kg
• Emisja hałasu (ciśnienie akustyczne) Lpa 94,6 dB(A)
• Emisja hałasu (moc akustyczna) Lwa 105,6 dB(A)
• Poziom drgań zmierzony na rękojeści a =0,828m/s2, K=1,5m/s2

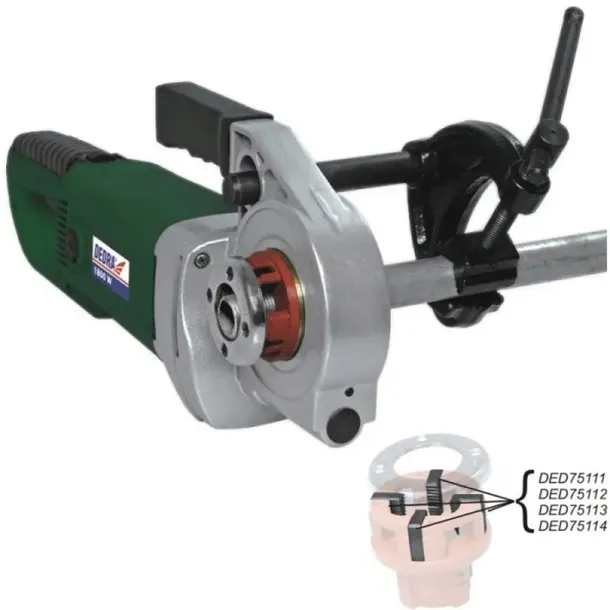

ZALECANE ZESTAWY NOŻY

Głowice gwintujące będące integralną częścią kompletacji maszyny wyposażone są w zestawy czterech noży.

Zestawy noży polecane przez DEDRA rozmiarami odpowiadające głowicom występują w czterech rozmiarach:

• 1/2 cala, numer katalogowy DED75111
• 3/4 cala, numer katalogowy DED75112
• 1 cal, numer katalogowy DED75113
• 1-1/4 cala, numer katalogowy DED75114

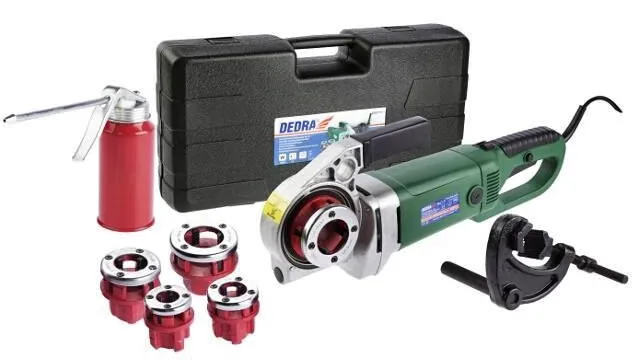

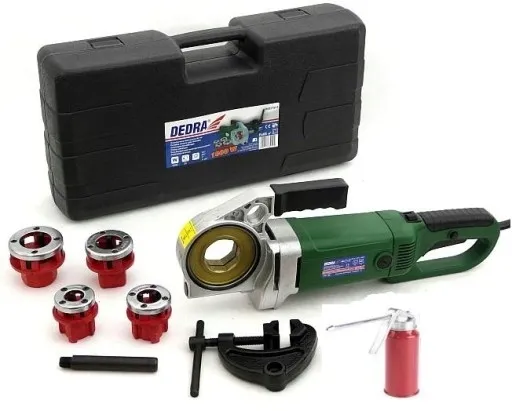

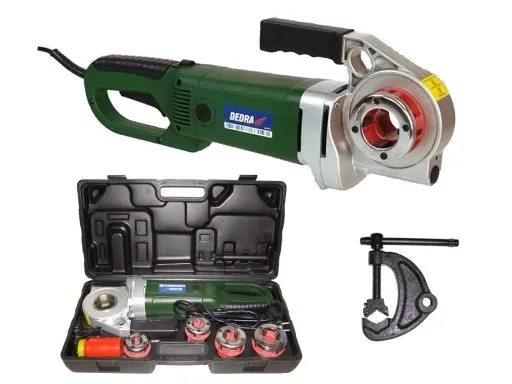

KOMPLETACJA

1. Gwintownica elektryczna do rur
2. Głowica kpl 1/2 cala
3. Głowica kpl 3/4 cala
4. Głowica kpl 1 cal
5. Głowica kpl 1-1/4 cala
6. Imadło do rur
7. Sworzeń prowadzący imadła
8. Olejarka
9. Kpl szczotek

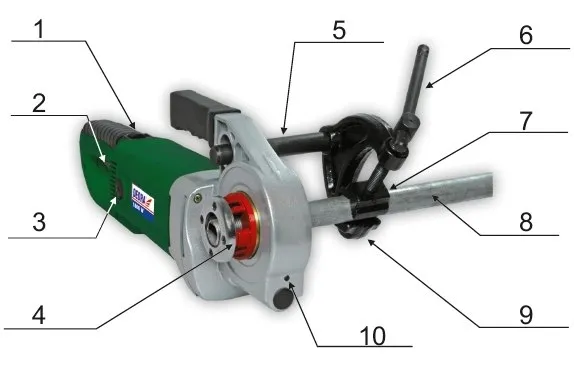

OPIS RYSUNKU POGLĄDOWEGO

1. przełącznik kierunku obrotów,

2. przycisk zasadniczy włącznika,

3. gniazdo szczotek elektrografitowych,

4. głowica pracująca,

5. sworzeń prowadzący imadła,

6. pokrętło imadła,

7. szczęka ruchoma imadła,

8. rura gwintowana,

9. szczęka stała imadła,

10. centralny punkt smarowania
