Automatyczne źródło ciepła stworzone z myślą o wygodnej obsłudze

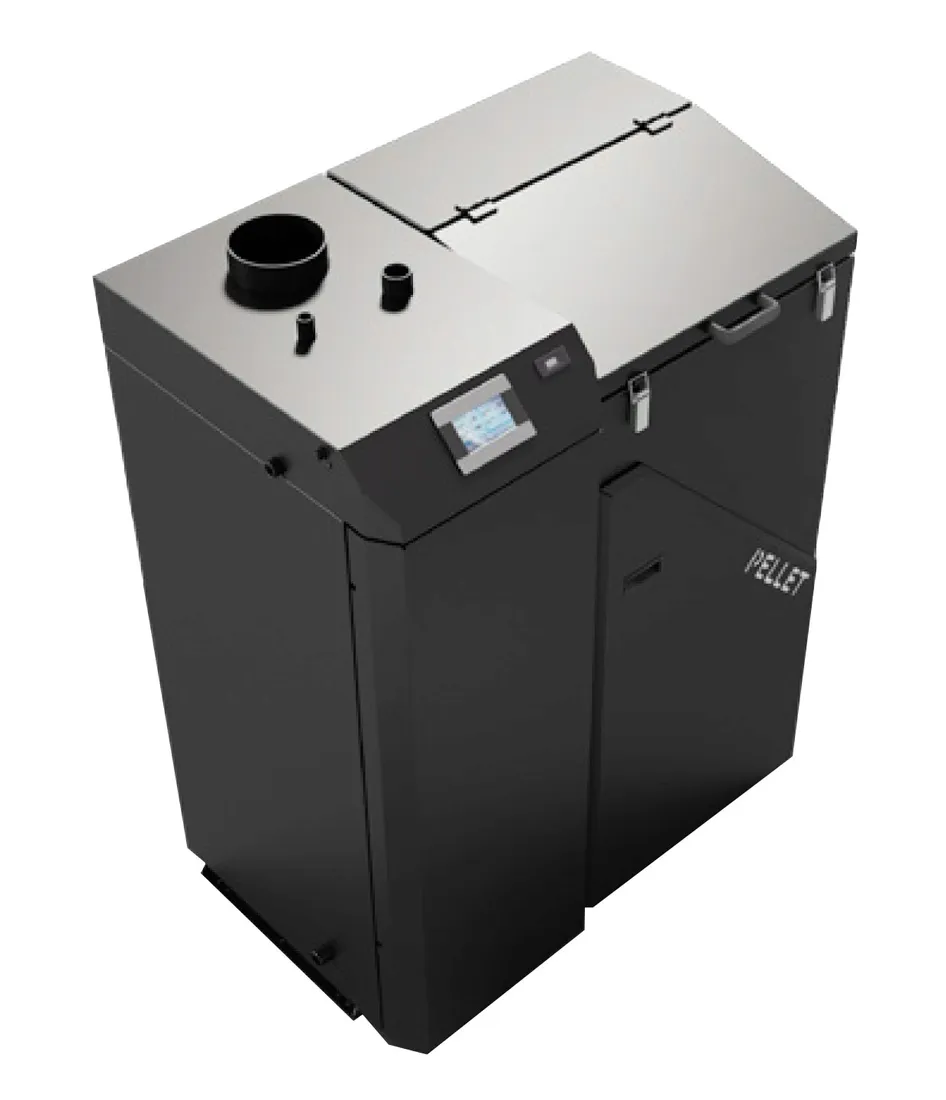

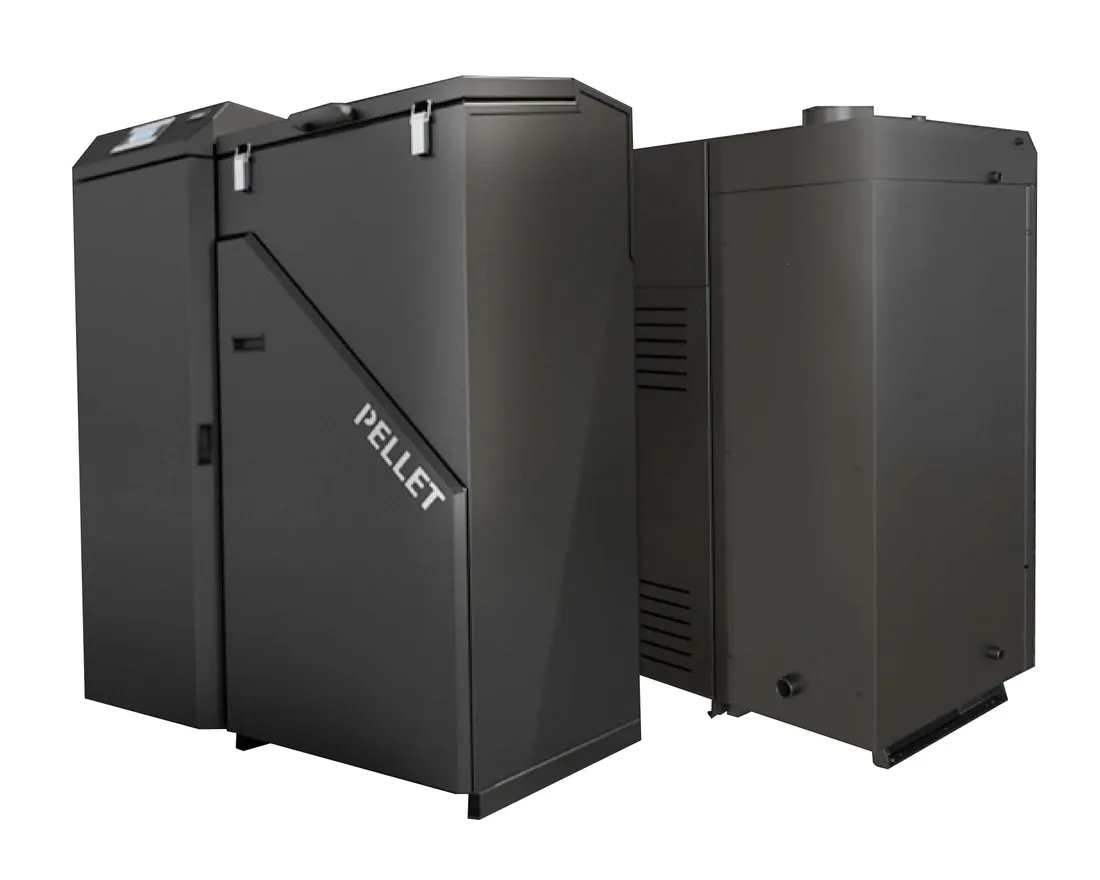

KRATKI BAL EKO 24 kW to kocioł na pellet drzewny wyposażony w rozwiązania automatyzujące proces spalania i ułatwiające codzienną obsługę instalacji grzewczej.

Urządzenie osiąga sprawność cieplną 90,5%, posiada Klasę 5, spełnia wymagania Ekoprojektu oraz kryteria Listy ZUM – identyfikator KB-602818.

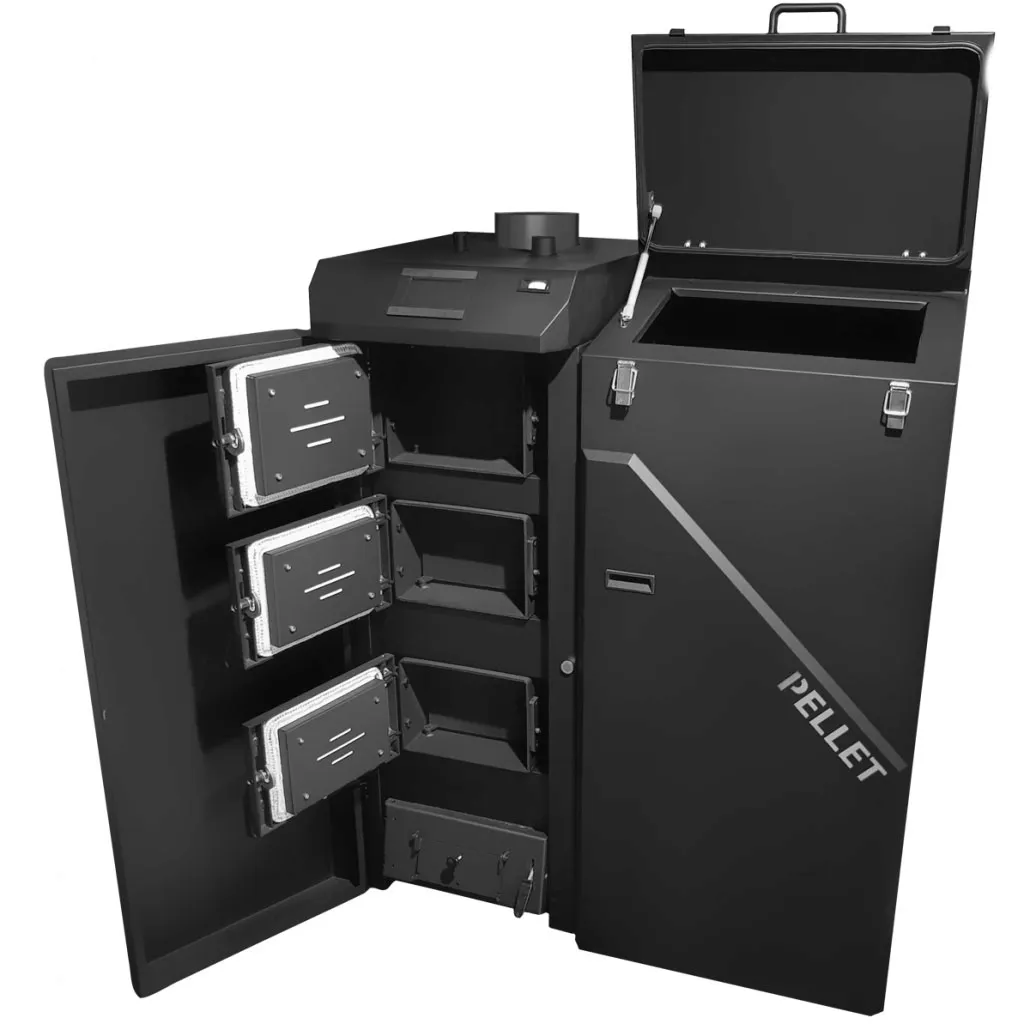

Za pracę kotła odpowiadają m.in. samoczyszczący palnik pelletowy VENMA, sterownik TECH ST-976 z dotykowym wyświetlaczem, automatyczny układ zapłonu oraz zasobnik paliwa o pojemności 90 kg. Konstrukcję uzupełniają wymiennik ze stali o grubości 5 mm, ceramiczne katalizatory, popielnik i wyłożenie komory spalania.

BAL EKO 24 kW – NAJWAŻNIEJSZE INFORMACJE

• moc nominalna: 24 kW,
• zakres mocy grzewczej: 7,8–22,4 kW,
• sprawność cieplna: 90,5%,
• Klasa 5,
• Ekoprojekt,
• ZUM – KB-602818,
• automatyczne spalanie pelletu,
• samoczyszczący palnik VENMA,
• sterownik TECH ST-976,
• dotykowy wyświetlacz,
• automatyczny zapłon paliwa,
• zasobnik pelletu: 90 kg,
• paliwo: pellet 6–8 mm,
• wymiennik ze stali 5 mm,
• ceramiczne katalizatory,
• popielnik,
• wyłożenie komory spalania,
• pojemność wodna: 97 l,
• średnica wylotu spalin: Ø180 mm.

KOMFORT, KTÓRY ZAPEWNIA AUTOMATYKA

BAL EKO został zaprojektowany tak, aby ograniczyć liczbę czynności wykonywanych ręcznie podczas codziennego ogrzewania budynku.

Automatyczny system odpowiada za podawanie pelletu oraz jego zapłon, a proces pracy kontrolowany jest przez elektroniczny sterownik.

Dzięki temu urządzenie może pracować według ustawionych parametrów instalacji, bez konieczności ręcznego rozpalania przy każdym uruchomieniu.

DOTYKOWY STEROWNIK TECH ST-976

Sercem układu sterowania jest TECH ST-976 – sterownik z dotykowym wyświetlaczem, który umożliwia wygodny dostęp do najważniejszych parametrów pracy kotła.

Sterownik pozwala zarządzać między innymi:

• czterema pompami,
• zaworem mieszającym,
• układem zapłonu pelletu,
• parametrami pracy urządzenia.

Producent przewiduje również opcjonalną możliwość zdalnego monitorowania i regulowania pracy kotła za pomocą urządzeń mobilnych.

Funkcja zdalnego sterowania jest opcjonalna i może wymagać zastosowania dodatkowego wyposażenia.

DANE TECHNICZNE

Kocioł

• model: KRATKI BAL EKO 24 kW
• moc nominalna: 24 kW
• zakres mocy grzewczej: 7,8–22,4 kW
• nominalne obciążenie cieplne: 22,4 kW
• zakres dopływu ciepła: 7,8–24,8 kW
• sprawność cieplna: 90,5%
• klasa kotła: 5
• tryb pracy: niekondensacyjny

Instalacja

• pojemność wody: 97 l
• maksymalne ciśnienie robocze: 2 bar
• temperatura spalin: 138°C
• średnica wylotu spalin: 180 mm
• minimalna temperatura zasilania: 65°C
• minimalna temperatura powrotu: 55°C

Paliwo i zasobnik

• paliwo: pellet 6–8 mm
• klasa paliwa: paliwo biogeniczne C1
• pojemność zasobnika: 90 kg
• zużycie paliwa: 5,113 kg/h

Efektywność

• sezonowa efektywność energetyczna: 79%
• współczynnik EEI: 116

Emisje

• CO: 415 mg/m³
• pył: 16 mg/m³
• NOx: 114 mg/m³
• OGC: 8 mg/m³
• strumień masy spalin: 16,4 g/s

Wymiary i masa

• szerokość: 1226 mm
• wysokość: 1472 mm
• głębokość: 791 mm
• masa: 475 kg

Zgodność

• Klasa 5
• Ekoprojekt
• ZUM – KB-602818

SAMOCZYSZCZĄCY PALNIK PELLETOWY VENMA

Kocioł wyposażono w samoczyszczący palnik pelletowy z wentylatorem firmy VENMA.

Automatyczne czyszczenie pomaga:

• ograniczyć zakres ręcznej obsługi,
• utrzymać prawidłowe warunki spalania,
• usprawnić regularną eksploatację,
• ograniczyć częstotliwość ręcznego czyszczenia samego palnika.

Funkcja samoczyszczenia nie zastępuje okresowych prac konserwacyjnych wymaganych przez producenta.

90,5% SPRAWNOŚCI CIEPLNEJ

Model BAL EKO 24 kW osiąga sprawność cieplną 90,5%, co pozwala efektywnie wykorzystywać energię dostarczaną wraz z pelletem.

Najważniejsze parametry pracy:

• moc nominalna: 24 kW,
• zakres mocy grzewczej: 7,8–22,4 kW,
• nominalne obciążenie cieplne: 22,4 kW,
• zakres dopływu ciepła: 7,8–24,8 kW,
• sprawność cieplna: 90,5%,
• sezonowa efektywność energetyczna: 79%,
• współczynnik EEI: 116.

Moc kotła należy dobrać do rzeczywistego zapotrzebowania cieplnego budynku, a nie wyłącznie do jego powierzchni.

DUŻY ZASOBNIK NA PELLET – 90 kg

Wbudowany zasobnik o pojemności 90 kg pozwala przygotować większą ilość paliwa do automatycznego podawania do palnika.

Ogranicza to częstotliwość ręcznego uzupełniania pelletu i zwiększa wygodę codziennej eksploatacji.

Deklarowane przez producenta zużycie paliwa wynosi 5,113 kg/h.

Rzeczywiste zużycie zależy m.in. od:

• zapotrzebowania cieplnego budynku,
• aktualnego obciążenia kotła,
• temperatury zewnętrznej,
• ustawień instalacji,
• parametrów używanego pelletu.

PELLET 6–8 mm

Paliwem przeznaczonym do pracy kotła jest pellet o średnicy 6–8 mm.

Według danych producenta jest to paliwo biogeniczne C1.

Stosowanie pelletu zgodnego z wymaganiami urządzenia ma znaczenie dla prawidłowej pracy palnika, stabilności procesu spalania oraz parametrów eksploatacyjnych kotła.

• zapotrzebowanie cieplne budynku,
• parametry instalacji centralnego ogrzewania,
• możliwość utrzymania temperatury zasilania minimum 65°C i powrotu minimum 55°C,
• parametry przewodu kominowego,
• możliwość zastosowania przyłącza spalin Ø180 mm,
• dostępne miejsce dla urządzenia o wymiarach 1226 × 1472 × 791 mm,
• warunki transportu urządzenia o masie 475 kg,
• przestrzeń potrzebną do wygodnego napełniania zasobnika 90 kg,
• dostęp serwisowy do palnika i kotła.

Montaż, podłączenie i uruchomienie urządzenia należy wykonać zgodnie z dokumentacją techniczną producenta oraz wymaganiami konkretnej instalacji.
