Przejście ścienne (przez ścianę) izolowane czerpnia wyrzutnia 160mm - 125mm

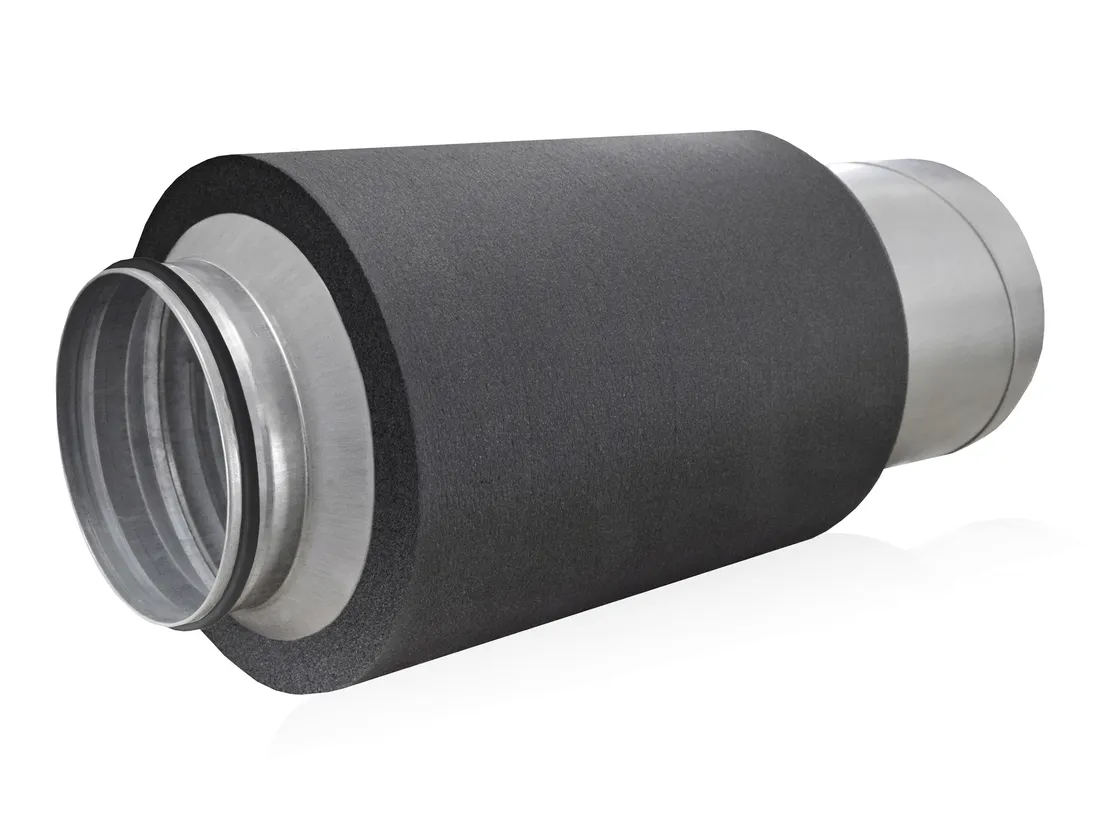

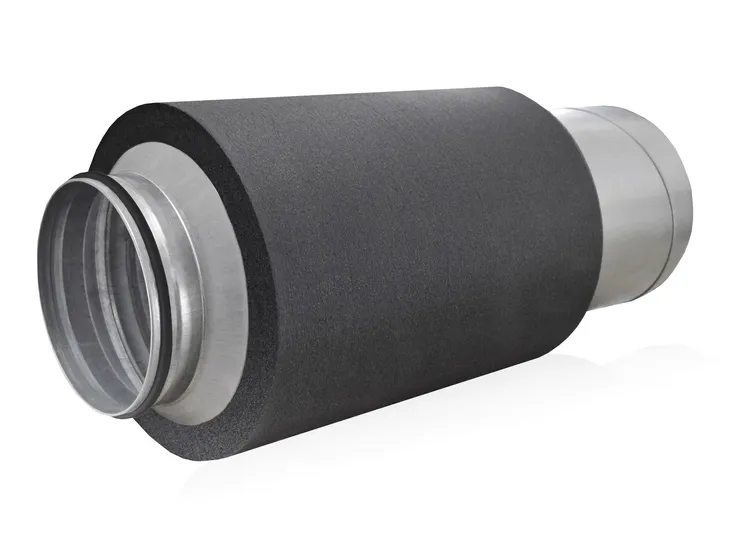

PRZEJŚCIE ŚCIENNE IZOLOWANE DO MONTAŻU CZERPNI WYRZUTNI 160X125mm

• Model: PSLI-25-320-160-125-050

• Indeks towaru: 106580

Wykonane z blachy ocynkowanej przejście ścienne umożliwia wykonanie czerpni lub wyrzutni na wczesnym etapie budowy obiektu, ułatwiając tym samym późniejsze prace związane z systemem rekuperacji. Izolacja z maty kauczukowej o grubości 25mm znacznie redukuje starty ciepła wynikające z różnicy temperatur przepływającego powietrza i ściany budynku. Wysoka jakość zastosowanych elementów oraz nieinwazyjne wykonanie produktu bez użycia wkrętów lub nitów jest zgodne z wymaganiami klasy szczelności D wg normy PN-EN 12237 EUROVENT.

Oferowany wyrób posiada redukcję zapewniającą zwiększenie średnicy czerpni lub wyrzutni ściennej, co skutkuje zmniejszeniem prędkości poruszającego się wewnątrz powietrza bezpośrednio wpływając na poprawę głośności całej instalacji. Podczas doboru elementu należy zwrócić szczególną uwagę na długość izolacji na oferowanym przejściu ściennym, gdyż zalecamy aby mata kauczukowa była dłuższa od muru i sięgała aż w izolację budynku (zgodnie z przykładem na rysunku). W przypadku gdy długość całej kształtki jest większa od finalnej grubości ściany element należy skrócić od strony zewnętrznej, pamiętając przy tym o konieczności zabezpieczenia antykorozyjnego ciętej krawędzi. Produkt można też przedłużyć od strony zewnętrznej wykorzystując złączkę nyplową i kanał o właściwej średnicy przy zachowaniu pozostałych zasad montażu. Przejście należy zamontować trwale w murze wykorzystując przy tym typowe techniki montażu (np. pianka montażowa) zapewniając minimalny spadek (1-2%) ku zewnątrz, co pozwoli ustrzec się przed negatywnymi skutkami powstania kondensatu. Ostatecznie do przejścia na elewacji należy przyłączyć czerpnię lub wyrzutnię dostosowaną do potrzeb instalacji (np. UVLA), a prawidłowo wykonana całość zwiększy komfort użytkowania kompletnego systemu, ułatwi jego czyszczenie i znacząco wpłynie zmniejszenie utraty ciepła.

PARAMETRY TECHNICZNE (ELEMENTY INSTALACYJNE):

• Długość (mm): 500 ±1%
• Średnica przyłącza (mm): 160 - czerpnia/wyrzutnia, 125 - instalacja
• Grubość izolacji (mm): 25
• Długość izolacji (mm): 320 ±5%

OPAKOWANIE:

• Zawartość opakowania: przejście.
• Waga z opakowaniem (kg): 1,72

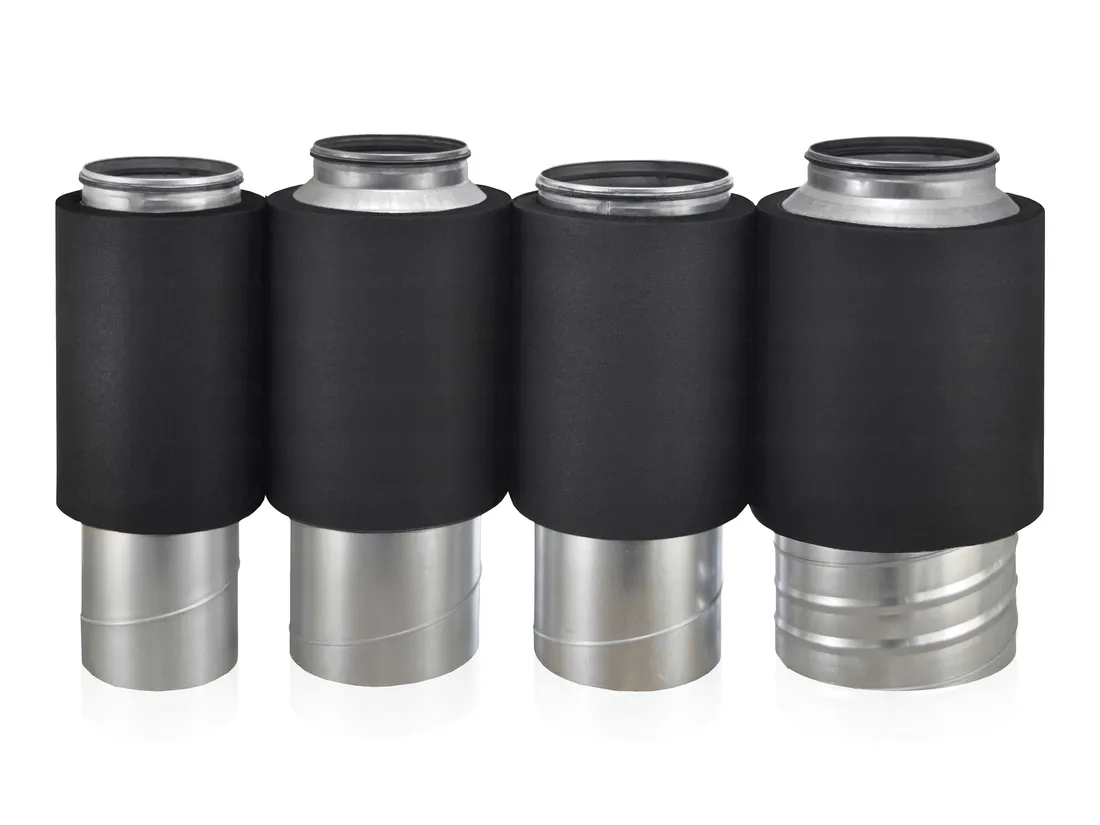

CAŁA SERIA:

• Przejście ścienne izolowane do montażu czerpni wyrzutni 125mm - PSLI-25-320-125-125-050
• Przejście ścienne izolowane do montażu czerpni wyrzutni 160x125mm - PSLI-25-320-160-125-050
• Przejście ścienne izolowane do montażu czerpni wyrzutni 160mm - PSLI-25-320-160-160-050
• Przejście ścienne izolowane do montażu czerpni wyrzutni 200x160mm - PSLI-25-320-200-160-050
• Przejście ścienne izolowane do montażu czerpni wyrzutni 200mm - PSLI-25-320-200-200-050
• Przejście ścienne izolowane do montażu czerpni wyrzutni 250x160mm - PSLI-25-320-250-160-050
• Przejście ścienne izolowane do montażu czerpni wyrzutni 250x200mm - PSLI-25-320-250-200-050
• Przejście ścienne izolowane do montażu czerpni wyrzutni 250mm - PSLI-25-320-250-250-050
• Przejście ścienne izolowane do montażu czerpni wyrzutni 315x200mm - PSLI-25-320-315-200-050
• Przejście ścienne izolowane do montażu czerpni wyrzutni 315x250mm - PSLI-25-320-315-250-050

POLECANE AKCESORIA:

• Czerpnia wyrzutnia ścienna, chromoniklowa z siatką i uszczelką 160mm - UELA-160
• Czerpnia wyrzutnia ścienna z siatką o oczku 2x2mm, aluminiowa 160mm - USAV-160
• Czerpnia wyrzutnia ścienna z siatką o oczku 12x12mm, aluminiowa 160mm - USAV-BM-160
• Czerpnia wyrzutnia nierdzewna, ścienna z okapnikiem 160mm - UVLA-160
