Łącznik PRODMAX VRO8/160

Przedmiot sprzedaży:

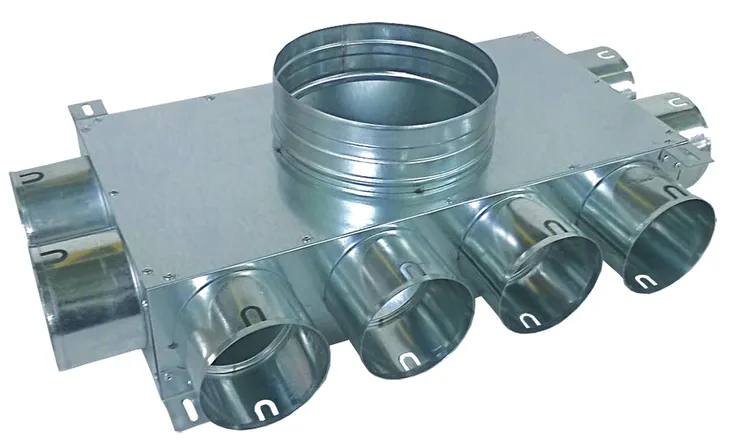

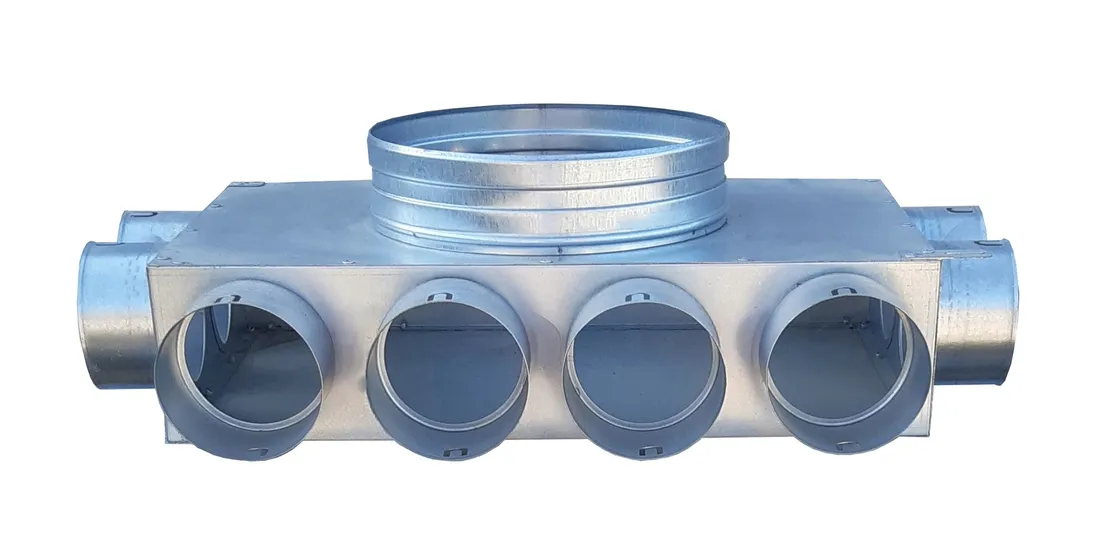

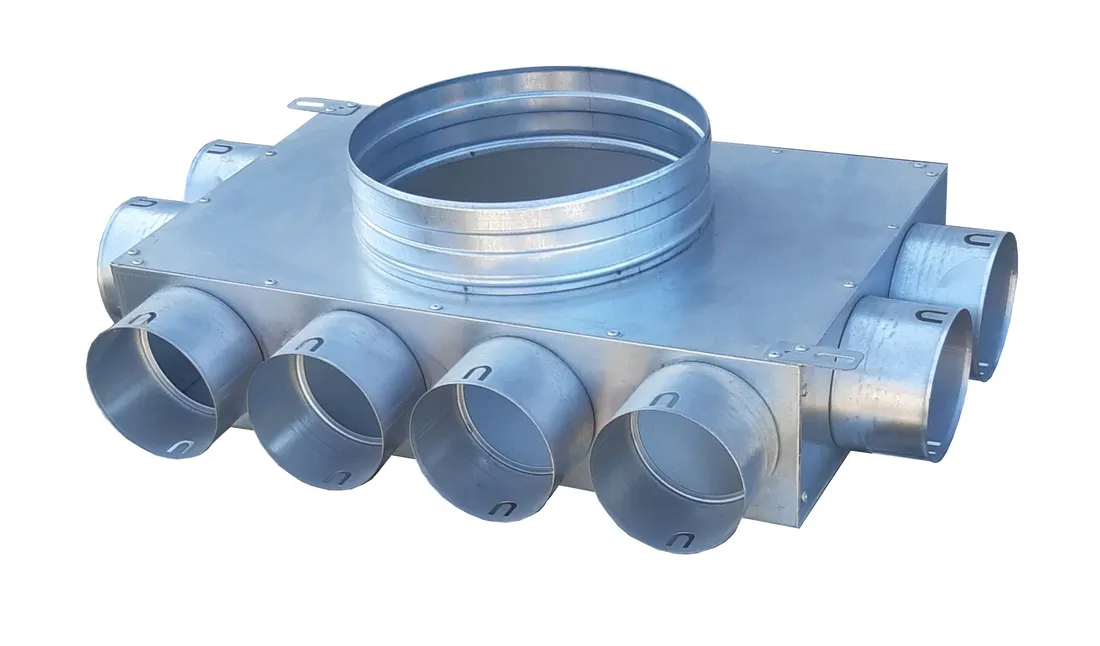

Skrzynka rozdzielcza 8x75 / fi 160mm

• Kolor: Srebrny
• Średnica otworów przyłączeniowych: 8x75mm
• Średnica głównego otworu: fi160mm
• Typ: Jednorzędowy
• Sposób montażu: Podwieszenie na suficie, montaż na podłodze
• Atest Higieniczny: Tak
• Wysokość skrzynki: 142mm
• Blacha: Ocynk
• Sposób łączenia: Zgrzewy, nity
• Blokada wysuwania się przewodów ze skrzynki: Tak
• Otwory montażowe: Tak
• Przeznaczenie: Rekuperacja, wentylacja mechaniczna
• Typ skrzynki: Jednorzędowa
• Podukt: Polski

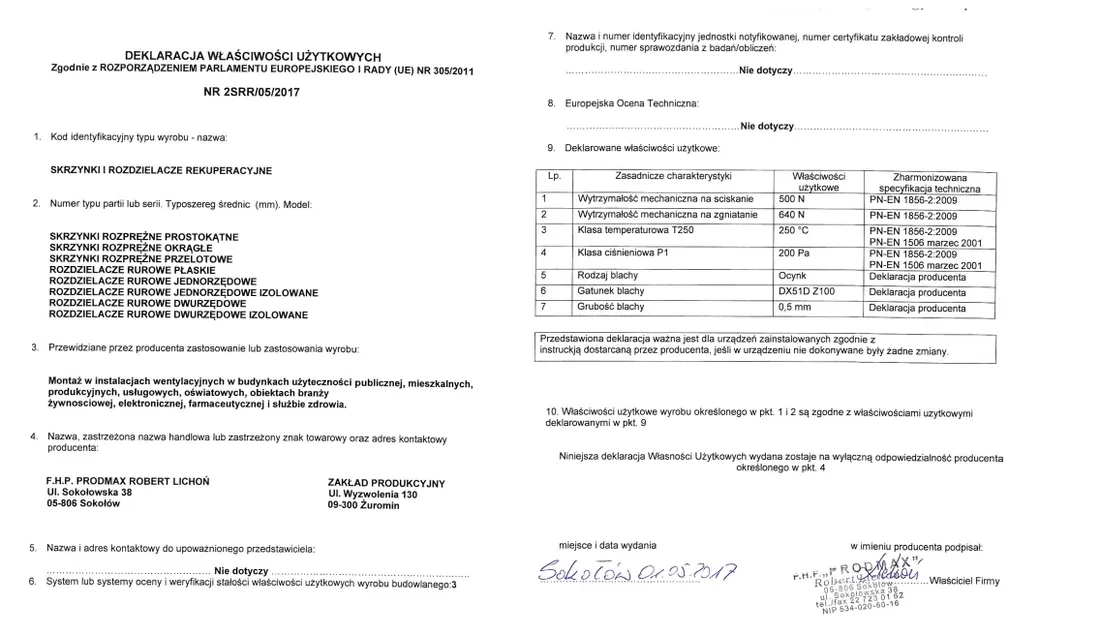

• Atest: PZH

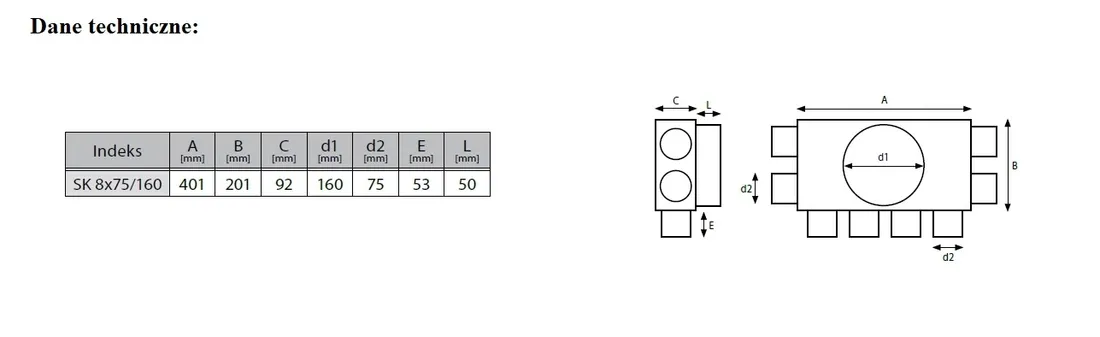

Dokładne dane techniczne znajdują się poniżej.

Jako producent możemy zrobić skrzynkę na każdy wymiar

Skrzynka rozdzielcza

Skrzynka ma za zadanie przyjąć świeże powietrze od rekuperatora a następnie doprowadzić je do skrzynki rozprężnej. Rodzaj skrzynki rozdzielczej jest zależny od ilości pomieszczeń  - im więcej ich będzie, tym więcej będziemy potrzebować wyjść z rozdzielacza. Dużą role w doborze skrzynki pełni projekt systemu rekuperacji - na tej podstawie określamy czy będzie potrzebny rozdzielacz jednorzędowy ( kątowy) lub dwurzędowy (przyłącza przelotowy).

Rozdzielacz dzięki specjalnym kierownicom, płynnie przejmuje powietrze dostarczone głównym przewodem (⌀ 160 lub ⌀200mm) a następnie  równomiernie kieruje je w stronę wyjść. Takie rozwiązanie zapewnia identyczne rozprowadzenie powietrza do przewodów (⌀60 lub ⌀75mm) dzięki czemu w każdym pomieszczeniu mamy jednakowy dopływ powietrza. Jest to ogromnie ważne do prawidłowego działania całego systemu.

Oferowane skrzynki wykonane są z blachy ocynkowanej co zabezpiecza przed korozją. Idealnie sprawdzają się w domach jednorodzinnych jak i w dużych projektach. Można je montażu po stronie nawiewu jak i wywiewu.

Uszczelkę nakładamy na rowek w przewodzie a następnie wciskamy przewód do skrzynki. Takie rozwiązanie zapewnia pełną szczelność układu wentylacji.

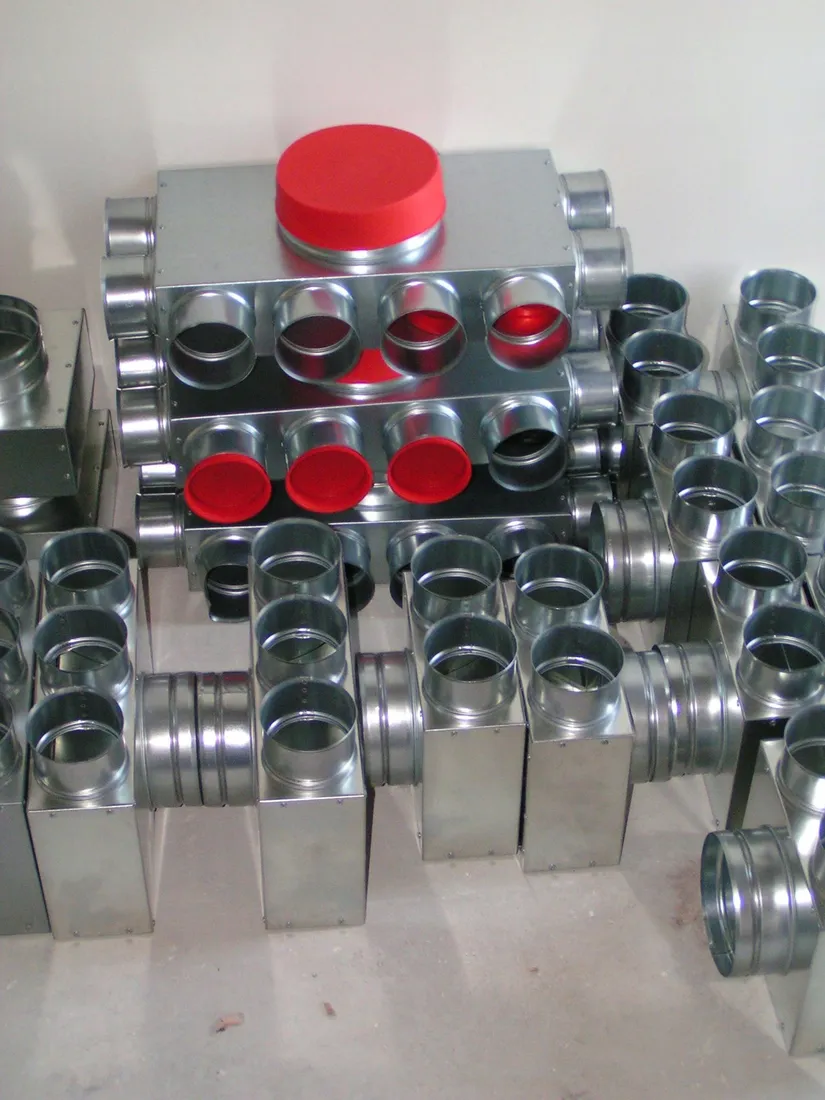

W przypadku gdy układ nie jest jeszcze gotowy (nie mamy doprowadzonych przewodów) , można na końcach skrzynek założyć czerwone zaślepki ⌀75mm. Zabezpieczy to przed dostaniem się brudu do układu.

System rekuperacji / wentylacji mechanicznej,  jest to nowoczesne rozwiązanie wentylacji. Polega na kontrolowanej wymianie powietrza w całym budynku przy jednoczesnym odzysku ciepła. Podstawowym elementem dobrego systemu rekuperacji, jest odpowiedni projekt, dzięki któremu dobrze rozprowadzimy powietrze w całym budynku. Niezbędne będzie zatem, zaopatrzenie się w odpowiednie skrzynki i rozdzielacze, które nam to powietrze doprowadzą do danego pomieszczenia.

Skrzynka rozprężna jest kolejnym punktem po rozdzielaczu w systemie rekuperacji. Służy do rozprowadzenia powietrza w danym pomieszczeniu. Powietrze doprowadzane jest do niej ze skrzynki rozdzielczej przewodami antybakteryjnymi (fi 75mm/ 60mm) a następnie poprzez zamontowanie anemostatu na jej wyjściu (fi 125 / 100mm) rozprowadzane jest w danym pokoju. Skrzynka dzięki specjalnej kierownicy, płynnie przejmuje powietrze dostarczone przewodami a następnie kieruje je w stronę anemostatu. Takie rozwiązanie w dużym stopniu zmniejsza straty powstające w przepływie powietrza.

Skrzynki są bardzo ciche - nie trzeba ich wytłumiać. Posiadają również bardzo dużą odporność mechaniczną na ściskanie - 500N

Bardzo duża uniwersalność - możliwość montażu na suficie jak i na podłodze!
