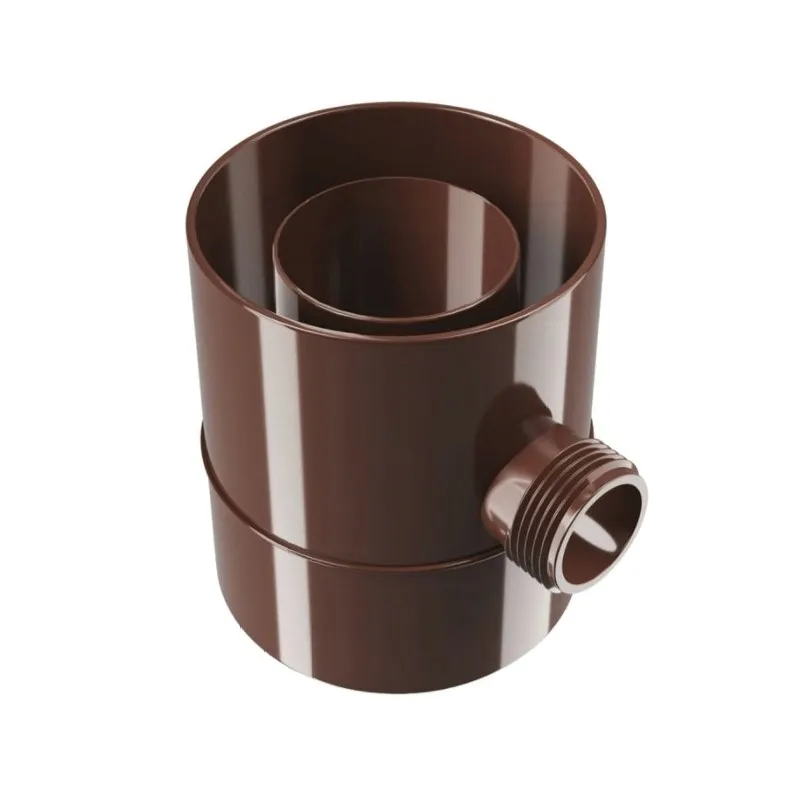

ŁAPACZ DESZCZU WAVIN KANION FI 90 Z WYJŚCIEM 1" KOLOR BRĄZOWY RAL8017

Łapacz "deszczu" Kanion Ø90

Przeznaczenie: odwodnienie dachów

System rynnowy Kanion firmy Wavin zalecany jest wszędzie tam, gdzie konieczne jest szybkie i wydajne odprowadzenie wody z dachu praktycznie każdego typu budynku – od altan i garaży, poprzez domy jednorodzinne po duże obiekty, jak. np. domy wielorodzinne, szkoły, szpitale.

Specyfikacja techniczna produktu:

• kolor: brązowy
• średnica rury spustowej: Ø90
• długość: 120mm
• szerokość: 95mm
• średnica wylotu z łapacza: 1"
• materiał wykonania: PVC

KOLORY

Kolor czarny - obecnie niedostępny

Zalety łapacza "deszczu" Kanion

• Dostępny w dwóch średnicach 90 i 110
• Łapacz deszczu można zamontować zarówno na nowej jak i już na zamontowanej rynnie.
• Konstrukcja „łapacza deszczu” sprawia, że jest on bezobsługowy oznacza to, że po napełnieniu się zbiornika na deszczówkę, nadmiar wody bez naszej ingerencji odprowadzany jest rurą spustową do odbiornika np. skrzynek rozsączających Wavin.
• Należy pamiętać aby na zimę spuścić pozostałości wody ze zbiornika, aby nie zamarzła.
• Łapacz deszczu Kanion pasuje do większości zbiorników dostępnych na rynku i łączy się go ze zbiornikiem za pomocą wężyka i szybkozłączki (zbiornik na wodę, szybkozłączka i wężyk nie są dostępne w ofercie Wavin).

Instrukcja montażu "łapacza deszczu"

Krok 1

Ustaw zbiornik na wodę deszczową obok rury spustowej, na której będzie zamontowany łapacz deszczu. Wyznacz miejsce montażu łapacza tak, aby wyjście z łapacza (dolna krawędź króćca) znajdowała na tej samej wysokości co dolna krawędź podłączenia do zbiornika. Zaznacz (ołówek) na rurze spustowej dolną krawędź wyjścia z łapacza deszczu (czerwona linia).

Krok 2

Przetnij rurę spustową 10 mm poniżej zaznaczonej linii.

Krok 3

Górne cięcie należy wykonać 40 mm od dolnego cięcia.

Krok 4

Wsuń rurę spustową w łapacz deszczu, umieszczając wyjście łapacza dokładnie na tej samej wysokości co wyjście ze zbiornika.

Krok 5

Połącz łapacz deszczu ze zbiornikiem na wodę za pomocą szybkozłączki i węża ogrodowego.

Główne zalety systemu Kanion

• odporność na czynniki atmosferyczne oraz korozję
• zachowanie wysokiej sztywności w czasie eksploatacji
• szczelne połączenia
• łatwość montażu
• wysoka wydajność hydrauliczna
• duża liczba kształtek i elementów dodatkowych do wyboru
• brak konieczności przeprowadzania konserwacji

Szczelność systemu Kanion

• Uszczelka dwuwargowa dająca podwójne miejsce styku, a tym samym podwójne zabezpieczenie.
• Złączka z wkładką, która zabezpiecza łączenie rynien oraz uszczelkę przed dostaniem się piasku niesionego przez wodę, co mogłoby spowodować nieszczelność.
• Kształtki z podwójnym kołnierzem, który zabezpiecza łączenie poszczególnych elementów na rurze spustowej.

Dopracowany kształt

Wywinięcie zewnętrzne i wewnętrzne rynny nie są przypadkowe. Dają one 4-krotne wzmocnienie profilu. 4 wypustki/noski biegnące na całej długości rynny znacząco ją usztywniają i powodują trzymanie poziomu i pionu oraz zapobiegają odkształcaniu się pod obciążeniem śniegu lub lodu.

Wywinięcie wewnętrzne dodatkowo zapobiega wychlapywaniu wody na elewację.

Dwuwarstwowa technologia produkcji

Rynna Kanion produkowana jest z materiału barwionego w masie z użyciem najwyższej jakości stabilizatorów i barwników co gwarantuje brak korozji oraz zachowanie równomiernego koloru wszystkich elementów na lata. Ponadto rynna Kanion nie wymaga konserwacji!

Najgłębsza rynna na rynku

Wydajność hydrauliczną rynny determinuje średnica rynny, a nie rury spustowej. Rynna Kanion 130  ma pogłębiony profil rynnowy i jest najgłębszą rynną na rynku, co gwarantuje zwiększoną wydajność hydrauliczną i bezpieczeństwo w trakcie ulewnych deszczy, a także ogranicza ilość rur spustowych co ma wpływ na estetykę budynku.

Jakość na wysokim poziomie

Jako nieliczni na rynku spełniamy wszystkie rygorystyczne wymagania normy, m.in. odporność na uderzenia, trwałość materiału pod wpływem zmiennych warunków atmosferycznych, wytrzymałość uchwytów i haków, właściwą hydraulikę rynny, a także badania na sztuczne starzenie.

Potwierdzeniem naszej jakości jest Znak Budowlany „B” oraz nagrody i wyróżnienia.

Schemat systemu rynnowego Kanion

Załączniki:

Załącznik nr 1 - Instrukcja montażu KANION

Zawartość instrukcji:

• wzór na efektywność hydrauliczną systemu - dzięki której dobierzesz odpowiednie średnice systemu rynnowego dla swojego dachu
• podstawowe zasady montażu systemu rynnowego
• instrukcja szczegółowa montażu systemu rynnowego
