Mata grzewcza Warmtec DS2-60/T73

MATA GRZEJNA DS2-60 + REGULATOR TEMPERATURY T73

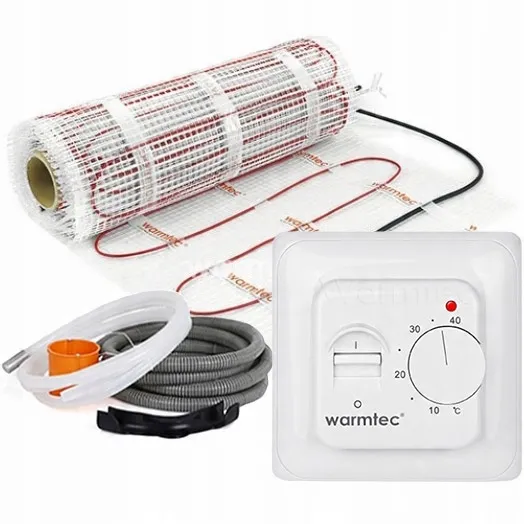

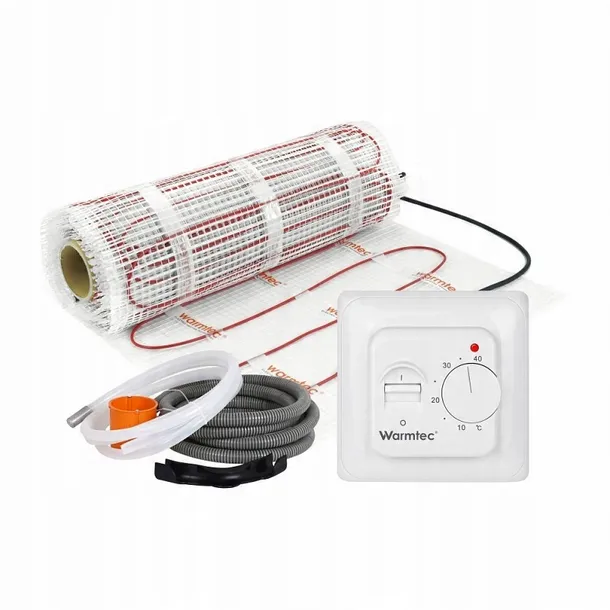

ZAWARTOŚĆ ZESTAWU

• Mata grzejna DS2-60
• Regulator temperatury T73
• Akcesoria montażowe
• Szczegółowa instrukcja obsługi i montażu w języku polskim

DANE TECHNICZNE

Mata grzejna DS2-60

• Moc jednostkowa maty: 170 W/m²
• Moc całkowita: 1020 W
• Powierzchnia ogrzewania: 6 m²
• Zasilanie: ~230 V
• Grubość maty: 3,2 mm
• Wymiar maty: 0,5x12 m
• Typ zasilania: jednostronne
• Stopień ochrony: II, IPX7
• Długość przewodu zasilającego: 4 m

Regulator T73

• Typ regulatora: manualny
• Max. obciążenie: 16 A / 3680 W
• Czujnik regulatora: podłogowy
• Zakres reg. temp.: od 5 do 40 °C
• Stopień ochrony: IP20
• Montaż regulatora: podtynkowy

Zastosowanie maty grzejnej DS2

Maty grzejne Warmtec serii DS2 to produkty wykonane z najwyższej jakości materiałów. Przeznaczone są do komfortowego dogrzewania podłóg kamiennych (terakota, gres, itp.). Ogrzewanie podłogowe może również służyć jako jedyny system grzewczy w pomieszczeniu pod warunkiem, że zainstalowana moc grzewcza mat jest większa od strat ciepła pomieszczenia.

W praktyce ogrzewanie podłogowe może służyć jako jedyny system grzewczy jeśli pomieszczenie jest dobrze ocieplone, a powierzchnia maty grzejnej wynosi przynajmniej 2/3 powierzchni całkowitej pomieszczenia (w przypadku pomieszczeń o standardowej wysokości około 2,6 m).

Maty stosuje się w:

• biurach i urzędach,
• domach i mieszkaniach,
• centrach handlowych.

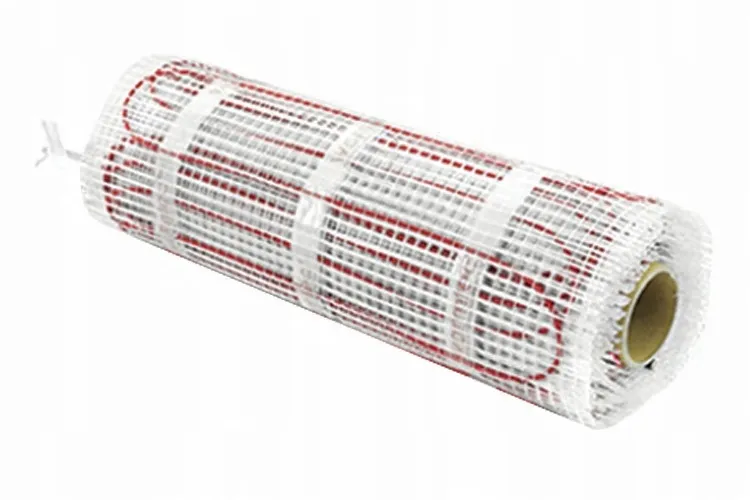

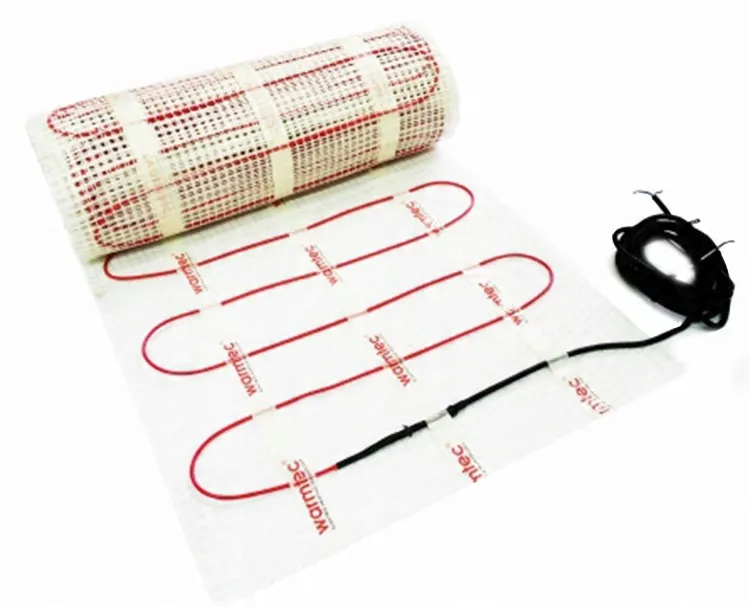

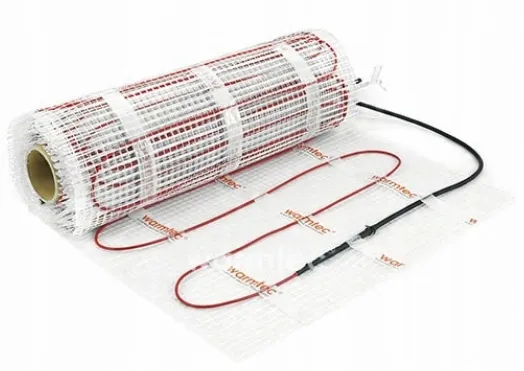

Niewielka grubość maty

Mata grzewcza złożona jest z przewodu grzejnego przymocowanego do siatki wykonanej z włókna szklanego, ich łączna grubość wynosi zaledwie około 3,2 mm.

Łatwość montażu

Matę grzejną można układać w dowolny sposób poprzez cięcie siatki i obracaniu maty w odpowiednim kierunku. W miejscach gdzie nie można ułożyć maty grzejnej - przewód maty można odłączyć od siatki lub ciąć siatkę na wąskie paski, tak aby umożliwić dowolny sposób układania przewodu.

Należy pamiętać, że pod żadnym pozorem nie można ucinać przewodu grzewczego!

Regulator temperatury T73

T73 marki Wartmec jest regulatorem sterowanym manualnie. Służy do sterowania systemami ogrzewania podłogowego oraz innymi urządzeniami grzewczymi. Działanie jest oparte o jeden czujnik podłogowy, który producent dodaje w zestawie. Przeznaczony do montażu podtynkowego (w puszkę).

Manualny panel sterowania i sygnalizacja LED

Panel sterowania wyposażono w przełącznik włącz/wyłącz, płynnie regulowany termostat umożliwiający ustawienie temperatury w zakresie od 5 do 40 °C oraz diodę LED sygnalizującą stan pracy urządzenia, która świeci na czerwono, gdy ogrzewanie jest włączone aż do momentu osiągnięcia wymaganego poziomu ogrzana podłogi.

Rozmieszczenie termostatu w pokoju

Ponadto miejsce montażu nie może być narażone na bezpośrednie działanie promieni słonecznych oraz odpowiedniej odległości od i okien.

Montaż czujnika podłogowego

Czujnik podłogowy powinien być umieszczony w rurce instalacyjnej, którą prowadzimy przewód od termostatu do podłogi. Czujnik powinien być umieszczony około 50 cm w głąb powierzchni ogrzewanej. W razie konieczności przewód czujnika można przedłużyć do 50 m, za pomocą przewodu dwużyłowego. Przewód czujnika powinien być oddalony od innych przewodów napięciowych, które mogą spowodować zakłócenia w pracy czujnika.

Akcesoria montażowe maty i regulatora

Akcesoria montażowe składają się z puszki podtynkowej pod regulator, peszla ochronnego do przewodów zasilających, rurki ochronnej podłogowego czujnika temperatury i łuku prowadzącego, który gwarantuje zachowanie właściwej krzywizny przejścia rurki ze ściany do struktury podłogi.

Panel sterowania oraz wymiary regulatora

1. Włącz / Wyłącz
2. Pokrętło regulacji temperatury
3. Wskaźnik działania: czerwona lampka informująca o pracy urządzenia

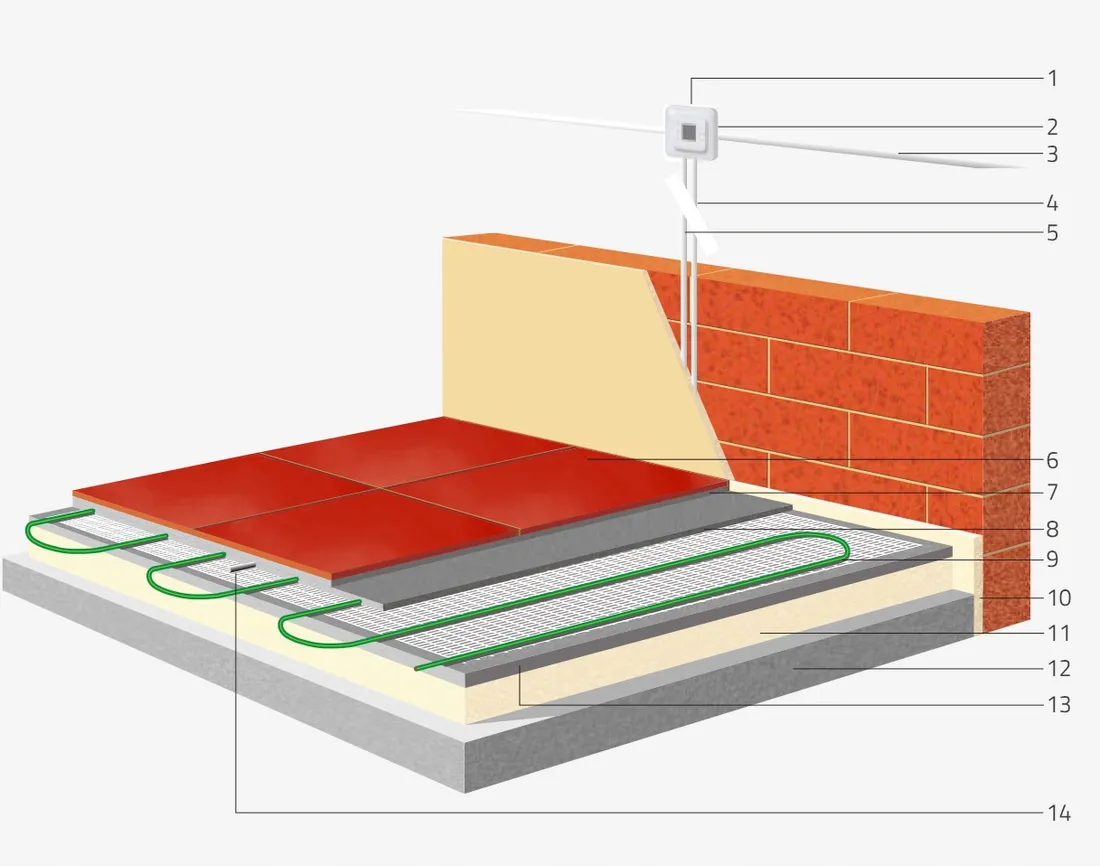

Przekrój podłogi wraz z zamontowaną matą grzejną

1. Puszka podtynkowa
2. Regulator temperatury
3. Zasilanie systemu
4. Rurka ochronna - zasilanie systemu
5. Rurka ochronna - czujnik temperatury
6. Nawierzchnia - terakota/gres
7. Warstwa kleju 5 mm
8. Warstwa kleju 5 mm
9. Mata grzejna
10. Izolacja brzegowa (3 - 5 cm)
11. Izolacja (10 - 15 cm)
12. Betonowa konstrukcja podłogi
13. Wylewka betonowa (ok. 5 cm)
14. Podłogowy czujnik temperatury

Przekrój żyły grzejnej

1. Izolacja zewnętrzna PVC (105°C)
2. Ekran ochronny
3. Izolacja żyły - fluapolimer (150°C)
4. Żyły grzejne

Jak ciąć siatkę, aby dostosować matę do powierzchni - schemat

W miejscach, gdzie nie można ułożyć maty grzejnej, przewód maty można odłączyć od siatki lub ciąć siatkę na wąskie paski, tak aby umożliwić dowolny sposób układania przewodu.

Przy rozkładaniu przewodu należy zachować odległość między przewodami taką jak na macie grzejnej oraz zwrócić szczególną uwagę, aby nie uszkodzić przewodu grzejnego.

Rozcinać można jedynie siatkę - nigdy nie przecinaj przewodu grzewczego!

Najczęściej zadawane pytania

Czy mogę samodzielnie zamontować matę grzejną?

Sam montaż maty grzejnej można przeprowadzić samodzielnie z zachowaniem szczególnej ostrożności i tylko zgodnie z instrukcją dołączoną do zestawu. Natomiast podłączenie maty oraz regulatora do instalacji elektrycznej musi być wykonane jedynie przez wykwalifikowanego elektryka z uprawnieniami, który stosowną informację o przeprowadzeniu takiego montażu zamieści w karcie gwarancyjnej.

Czy jest jakiś sposób na skrócenie maty?

Nie. Maty grzewczej nie można pod żadnym pozorem skracać, ani ucinać przewodu grzewczego. Podczas montażu należy także zwrócić szczególną uwagę, aby przewód grzewczy nie uległ uszkodzeniu.

Czy można krzyżować przewody grzewcze?

Krzyżowanie przewodów grzewczych przy montażu jest zakazane. Nie mogą się one także w jakikolwiek sposób stykać, gdyż mogą ulec uszkodzeniu podczas eksploatacji. Matę można łatwo dostosować do powierzchni, bez krzyżowania przewodów, rozcinając siatkę i odpowiednio układając/obracając tak, aby zachować przynajmniej taką samą odległość między przewodami, jak zrobił to producent.

Czy można zamontować matę pod wanną lub prysznicem?

Montaż maty bezpośrednio pod wanną lub kabiną prysznicową jest bezwzględnie zakazany. Przy montażu maty obok wanny/prysznica należy zwrócić szczególną uwagę na odpowiednie strefy ochronne objaśnione dokładnie w instrukcji dołączonej do zestawu.

Mam trochę krzywą podłogę. Czy mogę na niej zastosować ogrzewanie podłogowe?

Powierzchnia, na której montowana jest mata musi być zakończona wylewką samopoziomującą, dzięki której wszelkie krzywizny i nierówności powinny zostać zniwelowane. Z powierzchni należy także usunąć wszelkie zanieczyszczenia i zgrubienia wystające z posadzki. Posadzka musi także zostać zabezpieczona preparatem gruntującym.

Jak ocenić sprawność maty przed jej montażem?

Przed przystąpieniem do montażu maty należy dokładnie sprawdzić jej stan pod kątem uszkodzeń mechanicznych. Następnym krokiem jest zmierzenie rezystancji żyły grzejnej oraz izolacji. Pomiaru należy dokonać odpowiednim urządzeniem pamiętając o tym, że wartość rezystancji żył grzejnych musi być jak najbardziej zbliżona do odpowiedniego modelu maty (konkretne wartości podane są w instrukcji montażu). Rezystancja izolacji powinna natomiast wynosić powyżej 10 MΩ.

Jaką zaprawę klejową do płytek stosować przy ogrzewaniu podłogowym?

Do płytek z ogrzewaniem podłogowym należy stosować wyłącznie zaprawę klejową przeznaczoną specjalnie do systemów ogrzewania podłogowego. Stosowna informacja powinna być umieszczona przez producenta zaprawy na opakowaniu. Do nakładania zaprawy należy używać pacy z tworzywa i uważać, aby nie uszkodzić przy tym przewodów grzejnych.

Co zrobić w przypadku usterki?

W przypadku wystąpienia zakłóceń w pracy systemu grzewczego, w pierwszej kolejności należy sprawdzić ustawienia regulatora temperatury. Jeśli dalej usterki występują, należy zgłosić się do elektryka, który przeprowadzał montaż instalacji.

Jak często trzeba konserwować matę?

Cały system ogrzewania podłogowego nie zawiera żadnych zużywających się części i w związku z tym nie przewiduje się żadnych zabiegów konserwacyjnych.

Czy regulator temperatury jest konieczny przy ogrzewaniu podłogowym?

Tak. Regulator temperatury jest niezbędnym elementem do prawidłowego działania całego układu ogrzewania podłogowego.

Czy do zestawu potrzebuję coś jeszcze, aby zamontować ogrzewanie podłogowe w moim pokoju?

Nie.
