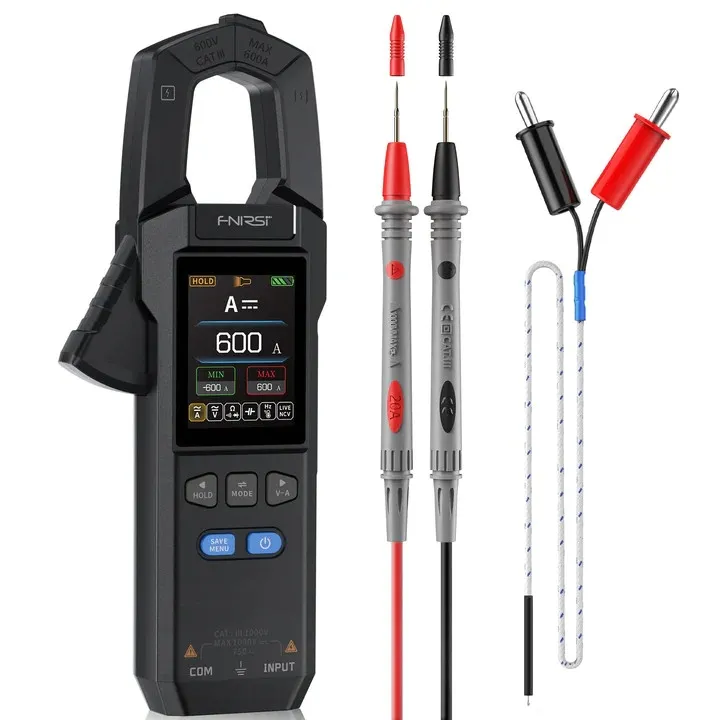

Miernik cęgowy FNIRSI DMC-100 True RMS do pomiaru prądu AC/DC, napięcia i temperatury

FNIRSI DMC-100 to inteligentny miernik cęgowy True RMS 10000 counts przeznaczony do pomiarów elektrycznych w serwisie, warsztacie, laboratorium, instalacjach domowych i diagnostyce pojazdów. Obsługuje pomiar napięcia do 750 V, prądu do 600 A, rezystancji, pojemności, częstotliwości, temperatury oraz funkcje pomocnicze takie jak NCV, HOLD, zapis danych i podgląd przebiegu.

Największą zaletą tego modelu jest połączenie klasycznego miernika cęgowego z czytelnym ekranem TFT i trybami pracy, które ułatwiają szybką interpretację wyniku. DMC-100 sprawdzi się tam, gdzie zwykły multimetr wymagałby rozpinania obwodu, a pomiar cęgowy pozwala pracować szybciej i bezpieczniej.

Dla kogo jest ten miernik?

• Dla serwisantów elektroniki, którzy potrzebują jednego miernika do napięcia, prądu, rezystancji, pojemności i temperatury.
• Dla elektryków wykonujących szybkie pomiary prądu AC/DC do 600 A bez rozłączania przewodu.
• Dla użytkowników warsztatowych, którzy chcą mieć czytelny ekran TFT zamiast klasycznego segmentowego wyświetlacza LCD.
• Dla osób diagnozujących instalacje domowe, pojazdy, zasilacze, urządzenia warsztatowe i obwody niskiego oraz wyższego napięcia.

Dla kogo NIE jest?

• Nie jest to pełny oscyloskop laboratoryjny - funkcja waveform display służy do podglądu przebiegu, a nie zastępuje profesjonalnego oscyloskopu z sondami pomiarowymi.
• Nie jest to miernik do pomiarów poza zakresem producenta - maksymalne wartości to 750 V dla napięcia AC i 600 A dla prądu.
• Nie jest to urządzenie do pracy podczas ładowania - producent wskazuje, aby nie używać miernika w trakcie ładowania akumulatora.

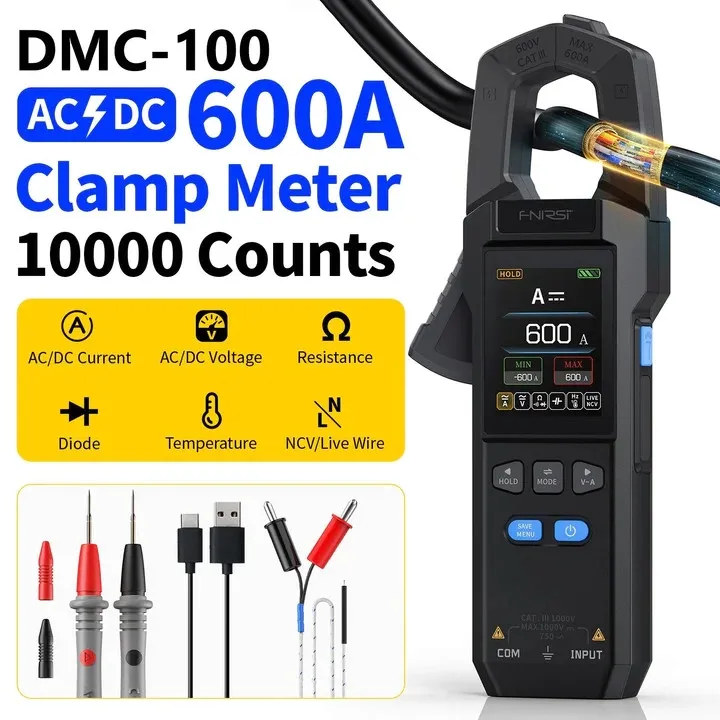

Najważniejsze cechy FNIRSI DMC-100

• True RMS 10000 counts - dokładniejszy odczyt wartości skutecznej przy przebiegach innych niż idealna sinusoida.
• Pomiar prądu AC/DC do 600 A - pomiar cęgowy pozwala mierzyć prąd bez rozpinania badanego przewodu.
• Pomiar napięcia do 750 V AC i 999.9 V DC - zakres odpowiedni do wielu zastosowań instalacyjnych i serwisowych.
• Ekran TFT 2.0 cala 240 x 320 px - czytelniejsza prezentacja danych niż w prostych miernikach segmentowych.
• Trzy tryby pomiarowe - pomiar ogólny, podgląd przebiegu i pomiar mocy.
• NCV - bezkontaktowe wykrywanie napięcia przydatne przy szybkiej diagnostyce przewodów i gniazd.
• Identyfikacja przewodu neutralnego i fazowego - funkcja pomocna przy pracy z instalacjami elektrycznymi.
• Pomiar temperatury od -55C do 1300C - przydatny w diagnostyce elementów grzejnych, radiatorów, zasilaczy i układów mocy.
• Wbudowany akumulator 3.7 V 1500 mAh - brak konieczności stosowania klasycznych baterii jednorazowych.
• USB-C 5 V / 1 A - wygodne ładowanie i obsługa aktualizacji firmware.
• Zapis i podgląd do 30 grup danych - pomocne przy porównywaniu wyników lub pracy serwisowej.
• Latarka, HOLD, MIN/MAX i zerowanie danych - praktyczne funkcje do pracy w rozdzielniach, pod biurkiem, przy aucie lub w ciasnych miejscach.

Największe zalety w praktyce

Pomiar cęgowy bez rozpinania obwodu

Cęgi o maksymalnym rozwarciu 25 mm pozwalają objąć przewód i zmierzyć prąd bez wpinania miernika szeregowo. To oszczędza czas i ogranicza ryzyko błędnego podłączenia przewodów pomiarowych przy kontroli obciążeń.

Tryb True RMS 10000 counts

True RMS ma znaczenie przy pomiarach układów z zasilaczami impulsowymi, falownikami, przetwornicami i obciążeniami nieliniowymi. W takich warunkach prosty miernik uśredniający może pokazać wynik mniej użyteczny, bo zakłada idealny przebieg sinusoidalny.

Kolorowy ekran TFT z podglądem danych

Ekran 2.0 cala o rozdzielczości 240 x 320 px ułatwia odczyt wyniku, zmianę trybu i analizę danych. Regulacja jasności w 10 poziomach pozwala dopasować wyświetlacz do pracy w warsztacie, aucie, rozdzielni lub przy słabszym oświetleniu.

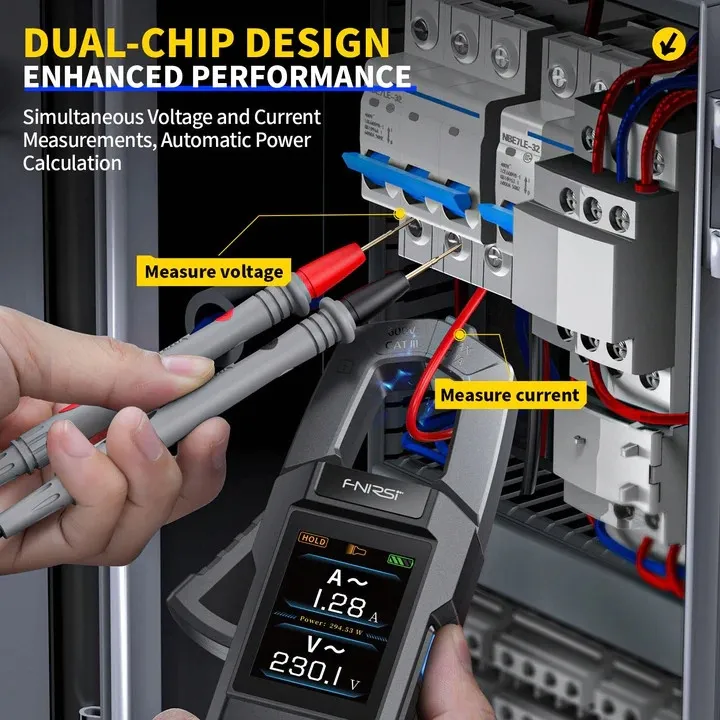

Tryby pomiarowe: general, waveform i power

DMC-100 pracuje w trzech trybach: pomiar ogólny, podgląd przebiegu i pomiar mocy. Dzięki temu jeden przyrząd może służyć do rutynowej diagnostyki, szybkiej oceny zachowania sygnału oraz kontroli parametrów związanych z obciążeniem.

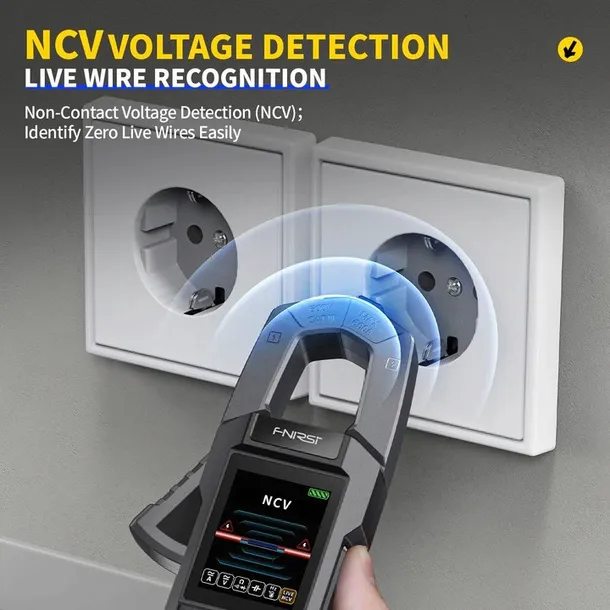

NCV i identyfikacja przewodu fazowego

Funkcja NCV umożliwia bezkontaktowe wykrywanie napięcia. To szybka metoda wstępnej kontroli przewodów, gniazd i punktów instalacji przed wykonaniem dokładnego pomiaru końcówkami pomiarowymi.

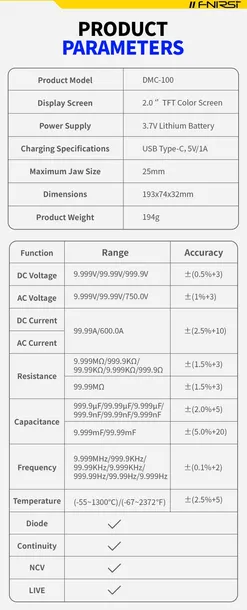

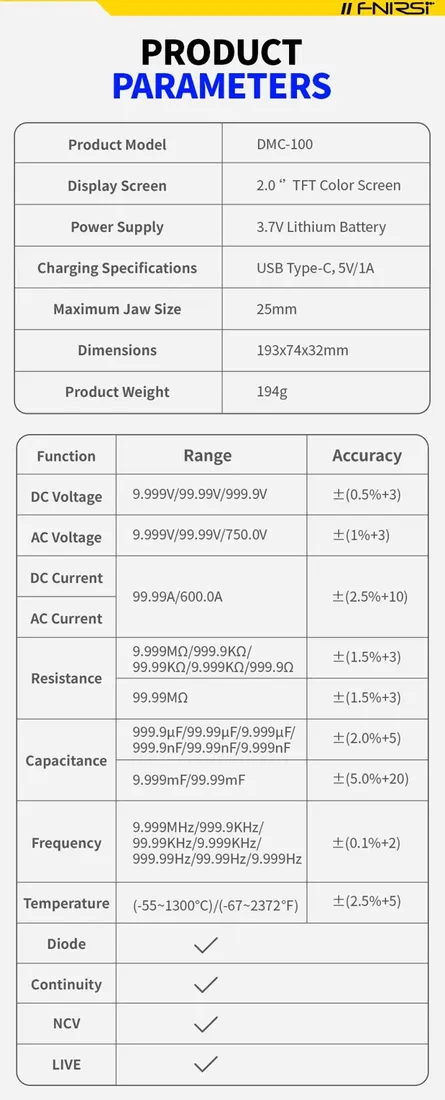

Specyfikacja techniczna

Parametr Wartość

Marka FNIRSI

Model DMC-100

Typ urządzenia Miernik cęgowy, multimetr cyfrowy

Typ pomiaru True RMS, 10000 counts

Ekran 2.0 cala TFT color screen

Rozdzielczość ekranu 240 x 320 px

Akumulator Litowy 3.7 V, 1500 mAh

Ładowanie USB Type-C, 5 V / 1 A

Maksymalny rozmiar cęgów 25 mm

Jednostki temperatury C / F

Wymiary produktu 193 x 74 x 32 mm

Waga produktu 194 g

Napięcie DC 9.999 V / 99.99 V / 999.9 V

Napięcie AC 9.999 V / 99.99 V / 750.0 V

Prąd DC i AC 99.99 A / 600.0 A

Prąd AC - zakresy 4 A / 40 A / 600 A

Rezystancja 99.99 MOhm / 9.999 MOhm / 999.9 kOhm / 99.99 kOhm / 9.999 kOhm / 999.9 Ohm

Rezystancja - zakresy 400 Ohm / 4 kOhm / 40 kOhm / 400 kOhm / 4 MOhm / 40 MOhm

Pojemność 9.999 mF / 99.99 mF / 999.9 uF / 99.99 uF / 9.999 uF / 999.9 nF / 99.99 nF / 9.999 nF

Częstotliwość 9.999 MHz / 999.9 kHz / 99.99 kHz / 9.999 kHz / 999.99 Hz / 99.99 Hz / 9.999 Hz

Temperatura -55C do 1300C / -67F do 2372F

Pomiar diody Tak

Test ciągłości Tak

NCV Tak

Identyfikacja przewodu neutralnego i fazowego Tak

Tryby pomiarowe Pomiar ogólny / podgląd przebiegu / pomiar mocy

Zmiana zakresu Ręczna

Latarka Tak

Zerowanie danych Tak

MIN/MAX Tak

Podgląd przebiegu Tak

Obliczanie mocy Tak

Data Hold Tak

Zapis i podgląd danych Do 30 grup danych

Język interfejsu Chiński / Angielski

Regulacja jasności 10 poziomów

Automatyczne wyłączenie OFF / 5 min / 15 min / 30 min

Aktualizacja firmware Tak

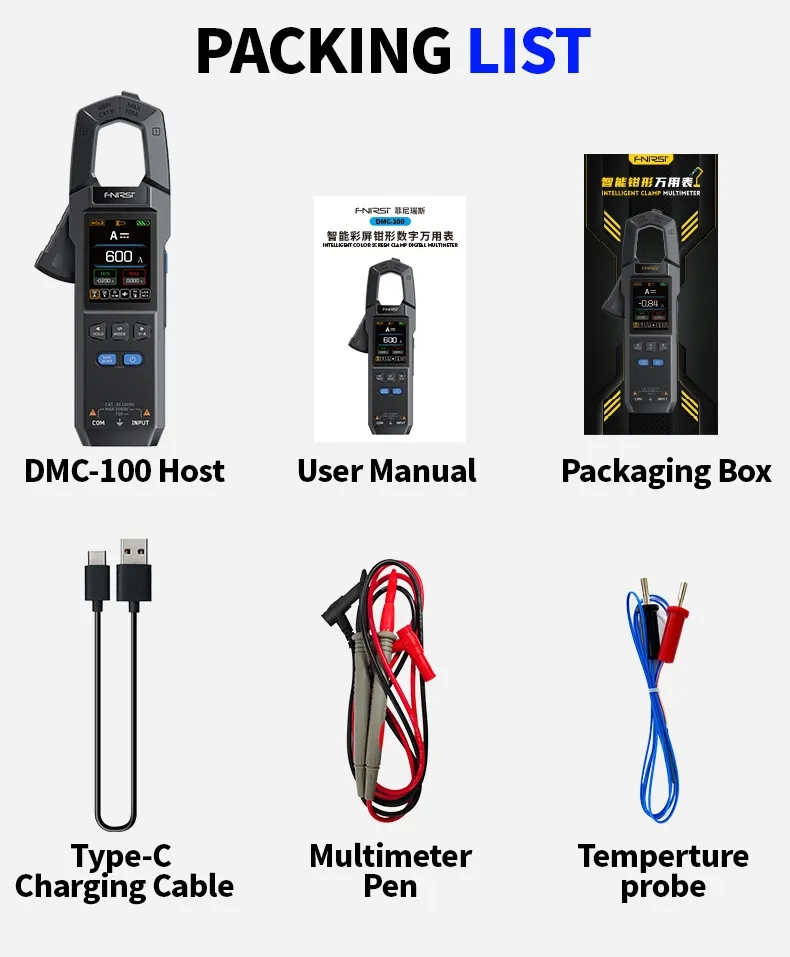

Zawartość zestawu

• FNIRSI DMC-100 - 1 szt.
• Kabel ładowania USB Type-C - 1 szt.
• Przewody pomiarowe multimetru - 1 zestaw
• Sonda temperatury - 1 szt.
• Etui / pokrowiec transportowy - 1 szt.
• Instrukcja obsługi - 1 szt.
• Opakowanie - 1 szt.

Najczęściej zadawane pytania

Czy FNIRSI DMC-100 mierzy prąd stały DC cęgami?

Tak. Producent podaje obsługę pomiaru prądu DC i AC w zakresie 99.99 A / 600.0 A. Dzięki temu miernik nadaje się nie tylko do typowych obwodów AC, ale też do diagnostyki układów zasilania DC w zakresie zgodnym ze specyfikacją.

Czy ten miernik ma funkcję True RMS?

Tak. FNIRSI DMC-100 jest miernikiem True RMS 10000 counts. To ważne przy pomiarze przebiegów odkształconych, które występują między innymi przy zasilaczach impulsowych, przetwornicach i obciążeniach nieliniowych.

Czy DMC-100 można ładować przez USB-C?

Tak. Miernik ma wbudowany akumulator litowy 3.7 V 1500 mAh i ładowanie przez USB Type-C 5 V / 1 A. Port Type-C służy również do obsługi aktualizacji firmware.

Czy miernik obsługuje pomiar temperatury?

Tak. Zakres pomiaru temperatury podany przez producenta wynosi -55C do 1300C. W zestawie znajduje się sonda temperatury.

Czy funkcja waveform display zastępuje oscyloskop?

Nie. Waveform display to funkcja podglądu przebiegu w mierniku cęgowym. Do precyzyjnej analizy sygnałów, pasma, narastania zboczy i szczegółowych pomiarów czasowych należy użyć oscyloskopu.

Rada eksperta Avifly: Przy pomiarach cęgowych obejmuj zawsze pojedynczy przewód, a nie cały przewód zasilający z żyłą fazową i neutralną razem. Objęcie kilku żył jednocześnie może dać błędny lub zerowy odczyt, bo pola magnetyczne mogą się znosić.
