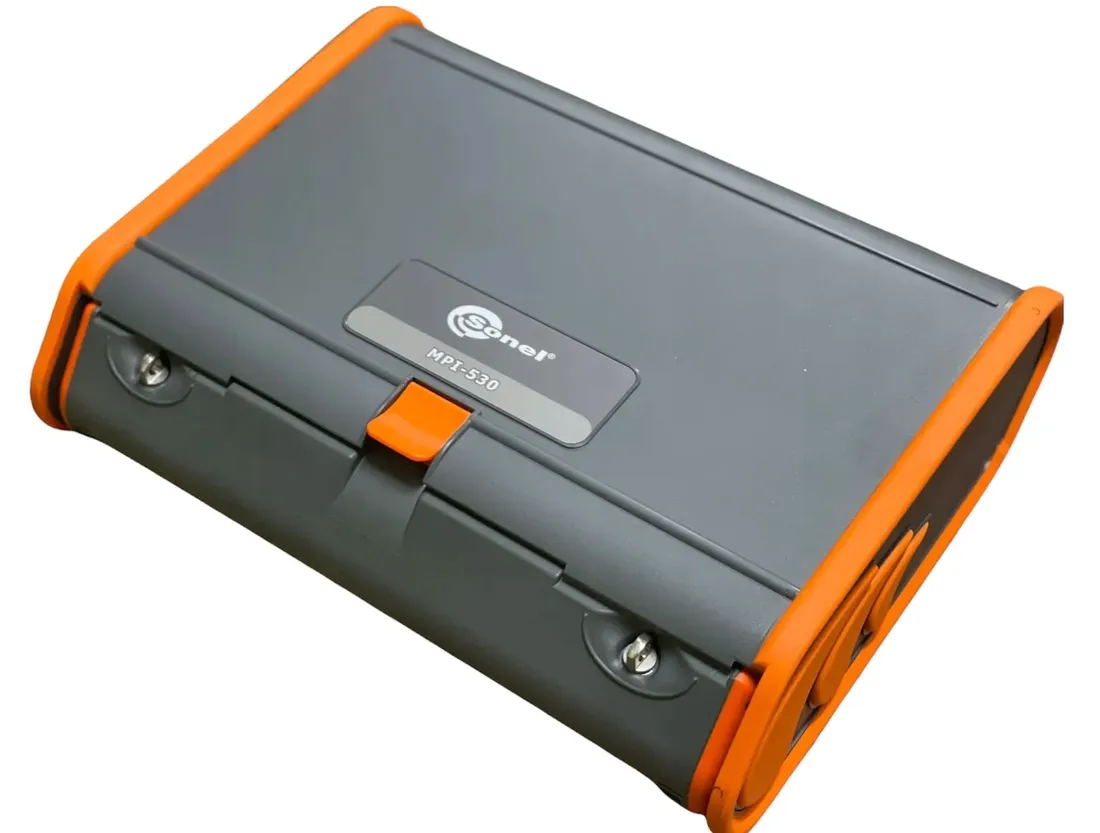

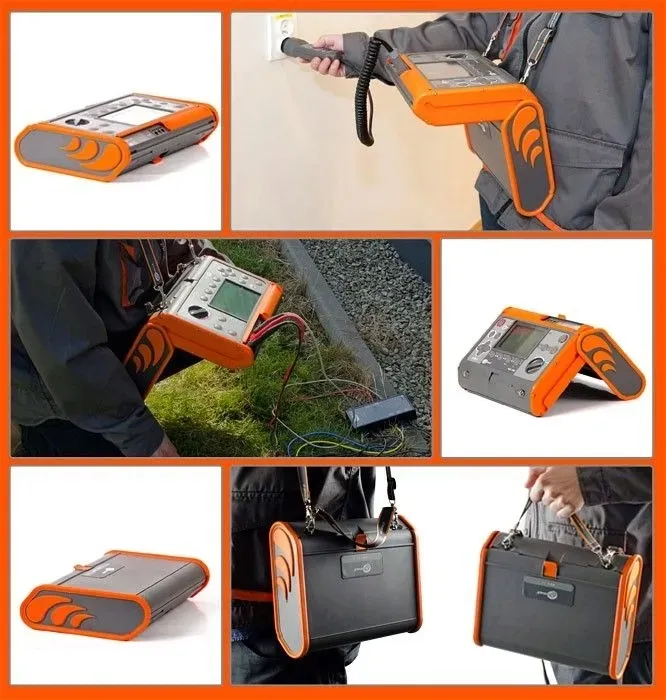

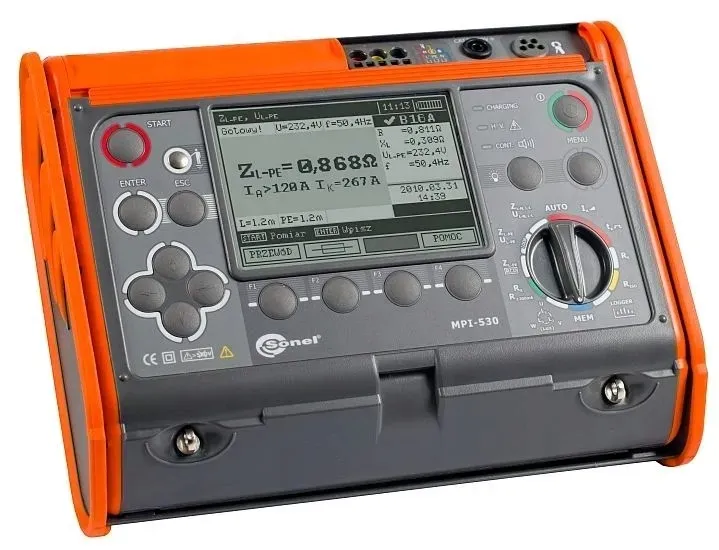

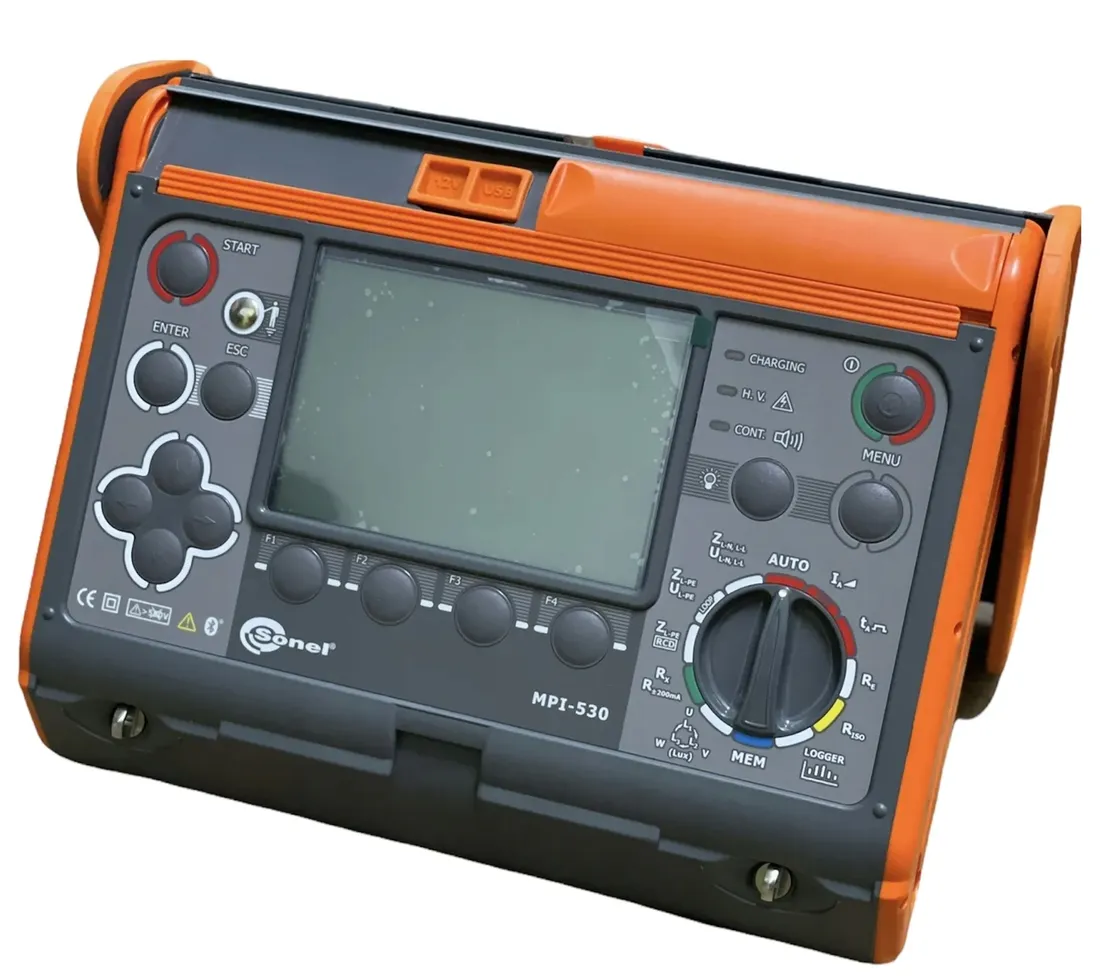

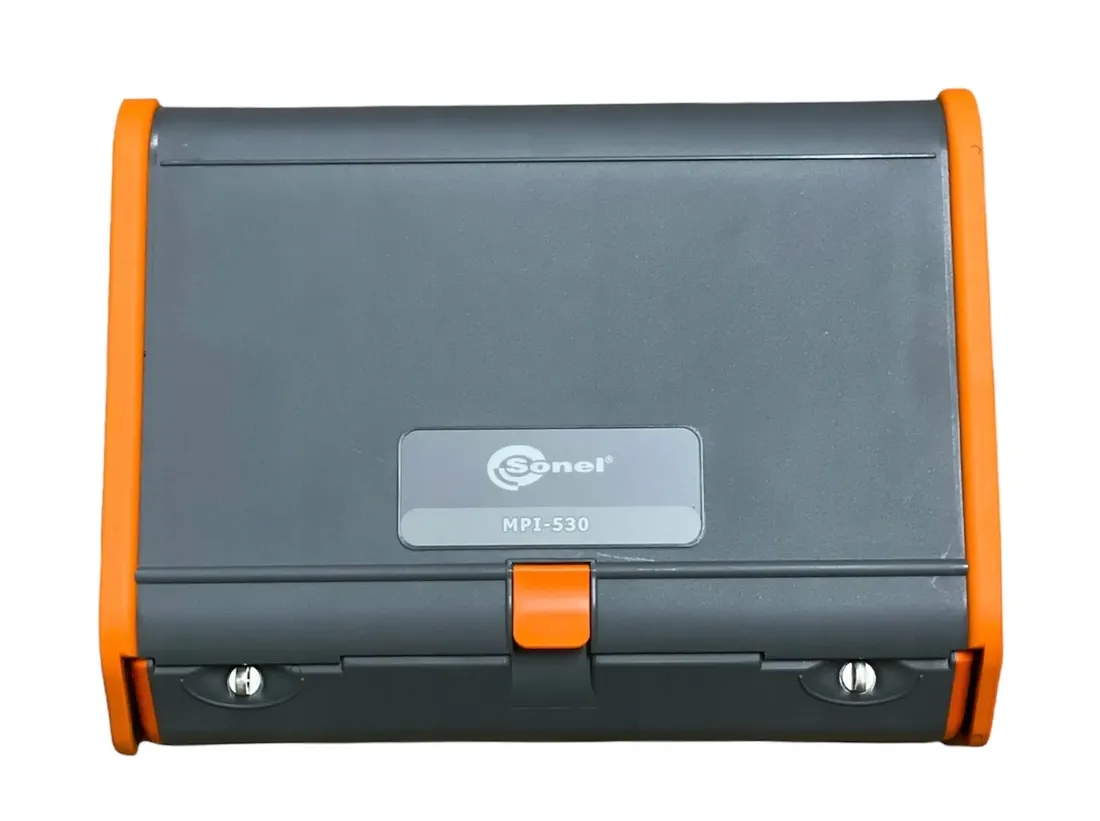

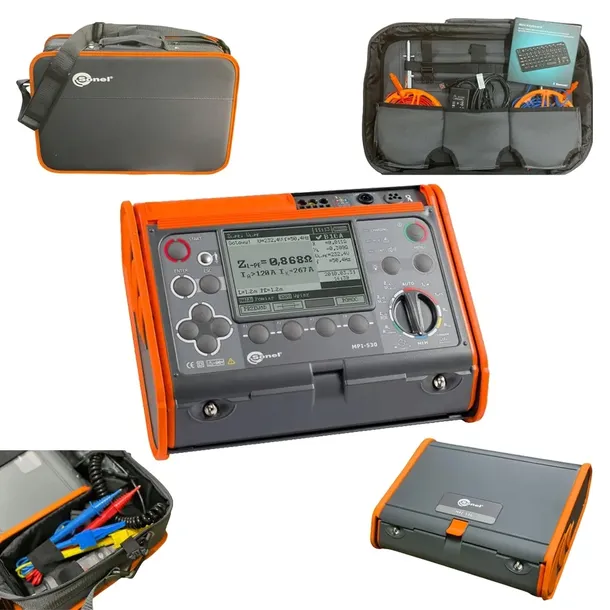

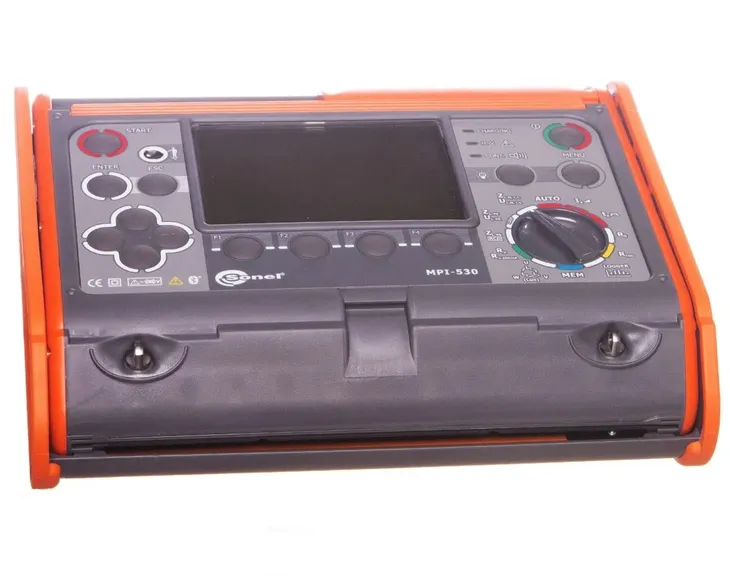

Miernik parametrów instalacji Sonel MPI-530

Wielofunkcyjny miernik parametrów instalacji elektrycznej Sonel MPI-530 MPI530 WMPLMPI530

Miernik wielofunkcyjny najnowszej generacji pozwalający na wykonanie wszystkich pomiarów w instalacji elektrycznej zgodnie z normą PN-EN 61557:

• impedancja pętli zwarcia z rozdzielczością nawet do 0,001 ? – dokładny pomiar również w obwodach z wyłącznikami RCD,
• parametry wyłączników RCD,
• rezystancja izolacji,
• rezystancja uziemienia,
• ciągłość połączeń ochronnych i wyrównawczych.

Miernik wyróżniają rozbudowane funkcje pomiaru uziemień (dodatkowe metody cęgowe oraz rezystywność gruntu), automatyczne pomiary rezystancji izolacji w gniazdach oraz dla przewodów 3-, 4- i 5- żyłowych (z adapterem AutoISO-1000C), możliwość pomiaru natężenia oświetlenia, rejestracja i analiza parametrów sieci - łącznie z harmonicznymi do 40-tej.

Przyrząd posiada innowacyjną pamięć, umożliwiającą zapis kilkudziesięciu tysięcy wyników w strukturze gotowego protokołu z opisanymi punktami:

• klient ? obiekt ? pomieszczenie ? punkt pomiarowy.

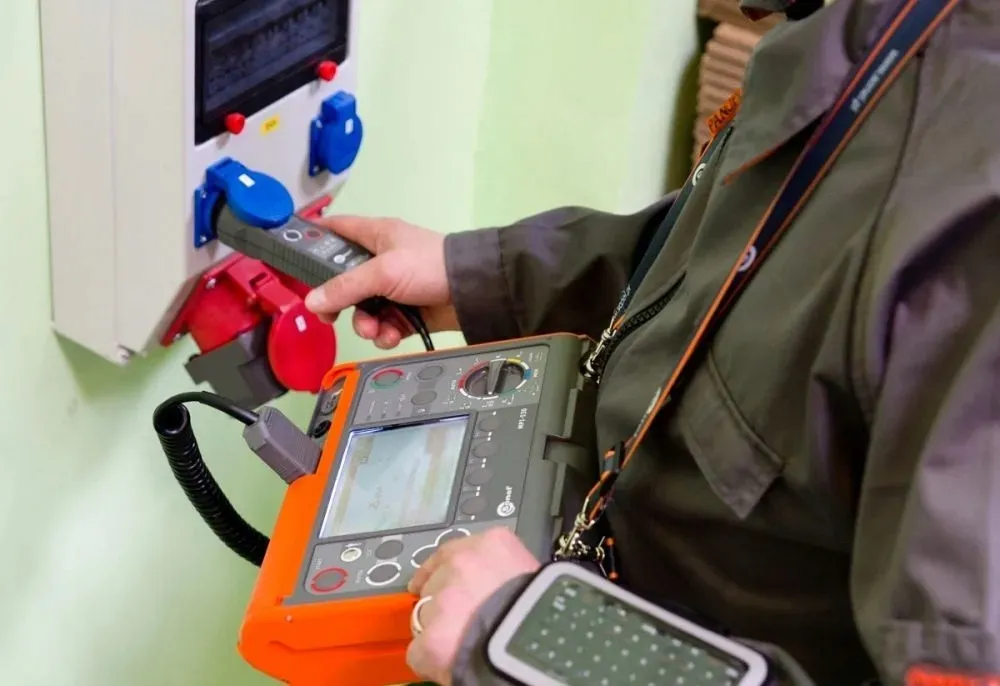

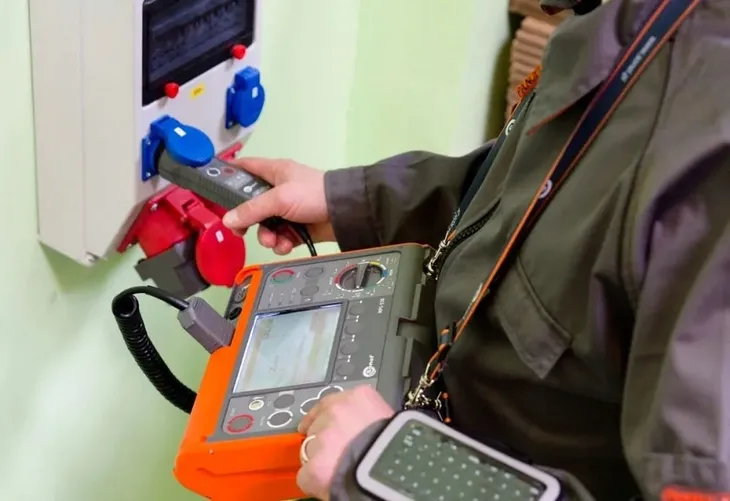

Do wprowadzania danych można wykorzystać klawiaturę na ekranie lub bezprzewodowa mini-klawiaturę z paskiem na rękę. Dane z pamięci można transmitować do komputera PC poprzez kabel USB lub bezprzewodowo poprzez Bluetooth®.

DANE TECHNICZNE:

Pomiary impedancji pętli zwarcia:

• pomiar impedancji pętli zwarcia z rodzielczością 0,001 ? prądem rzędu 23 A (44 A przy napięciu międzyfazowym) - rezystor zwarciowy Rzw = 10 ?,
• zakres napięć pomiarowych: 95...440 V, częstotliwości 45...65 Hz,
• pomiar impedancji pętli zwarcia z rozdzielczością do 0,01 ?, w instalacjach zabezpieczonych wyłącznikami RCD o I?n ? 30 mA bez ich zadziałania,
• automatyczne wyliczanie prądu zwarciowego; rozróżnianie napięcia fazowego i międzyfazowego,
• pomiary przy użyciu wtyczki UNI-Schuko z przyciskiem wyzwalającym pomiar (również przy zamienionych przewodach L i N) lub przewodów o długości 1,2 m, 5 m, 10 m, 20 m z ewentualnym wykorzystaniem adapterów gniazd 3-faz. (AGT),
• wybór zabezpieczeń instalacji oraz automatyczna ocena wyniku pomiaru.

Badanie wyłączników różnicowoprądowych typu AC, A, F, B i B+:

• pomiar wyłączników zwykłych, krótkoozwłocznych i selektywnych o znamionowych prądach różnicowych 10, 30, 100, 300, 500 i 1000 mA,
• funkcja automatycznego pomiaru pełnego zestawu parametrów wyłącznika (po jednorazowym naciśnięciu przycisku „START” miernik wykonuje cały zaprogramowany cykl pomiarów łącznie z możliwością pomiaru impedancji pętli zwarcia L-PE prądem 15 mA),
• kształt przebiegu wymuszanego prądu upływu wybierany przez użytkownika: sinusoidalny (start od zbocza narastającego lub opadającego), jednokierunkowy pulsujący (dodatni lub ujemny), jednokierunkowy pulsujący z podkładem prądu stałego (dodatni i ujemny), stały (dodatni i ujemny),
• pomiar prądu wyzwalania IA prądem narastającym,
• pomiar czasu zadziałania tA przy prądach ?I?n, 1I?n, 2I?n i 5I?n ,
• pomiar napięcia dotykowego UB i rezystancji przewodu ochronnego RE bez wyzwalania wyłącznika,
• wykrywanie zamiany przewodów L i N w gniazdku; nie wpływa na wykonywanie pomiarów,
• możliwość pomiaru prądu zadziałania IA oraz rzeczywistego czasu zadziałania tAI przy jednym wyłączeniu RCD,
• pomiary dla napięcia 95...270 V.

Pomiary rezystancji izolacji:

• napięcia pomiarowe: 50 V, 100 V, 250 V, 500 V i 1000 V,
• pomiar rezystancji izolacji do 10 G?,
• możliwość pomiaru w gnieździe za pomocą adaptera UNI-Schuko,
• zabezpieczenie miernika przed obecnością napięcia na obiekcie i pojawieniem się napięcia w trakcie pomiaru,
• samoczynne rozładowywanie pojemności mierzonego obiektu po zakończeniu pomiaru,
• automatyczny pomiar wszystkich kombinacji rezystancji w przewodach 3-, 4- i 5-żyłowych przy wykorzystaniu dodatkowego adaptera AutoISO-1000C,
• akustyczne wyznaczanie pięciosekundowych odcinków czasu ułatwiające zdjęcie charakterystyk czasowych przy pomiarze rezystancji izolacji.

Niskonapięciowy pomiar rezystancji połączeń ochronnych i wyrównawczych:

• pomiar ciągłości przewodu ochronnego prądem ?200 mA w dwóch kierunkach,
• pomiar małym prądem z sygnalizacją akustyczną,
• autokalibracja przewodów pomiarowych - możliwość stosowania przewodów dowolnej długości.

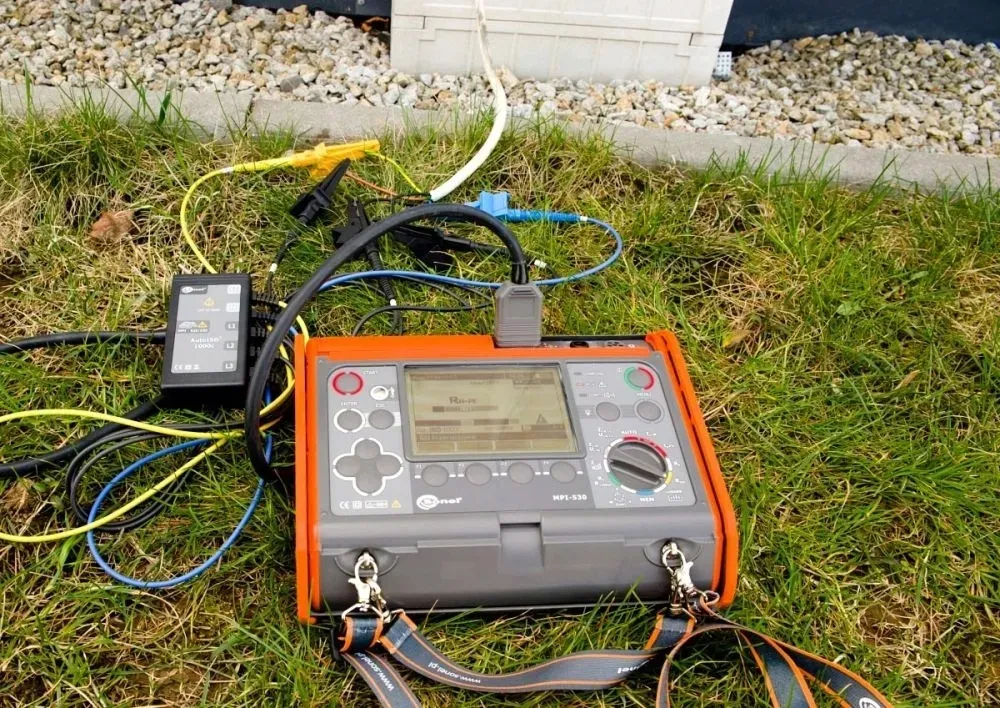

Pomiary rezystancji uziemienia:

• pomiar metodą techniczną 3 i 4-przewodową,
• pomiar metodą techniczną 3-przewodową z wykorzystaniem dodatkowych cęgów,
• pomiar metodą dwucęgową, z wykorzystaniem dodatkowych cęgów.

Pomiar rezystywności gruntu metodą Wennera.

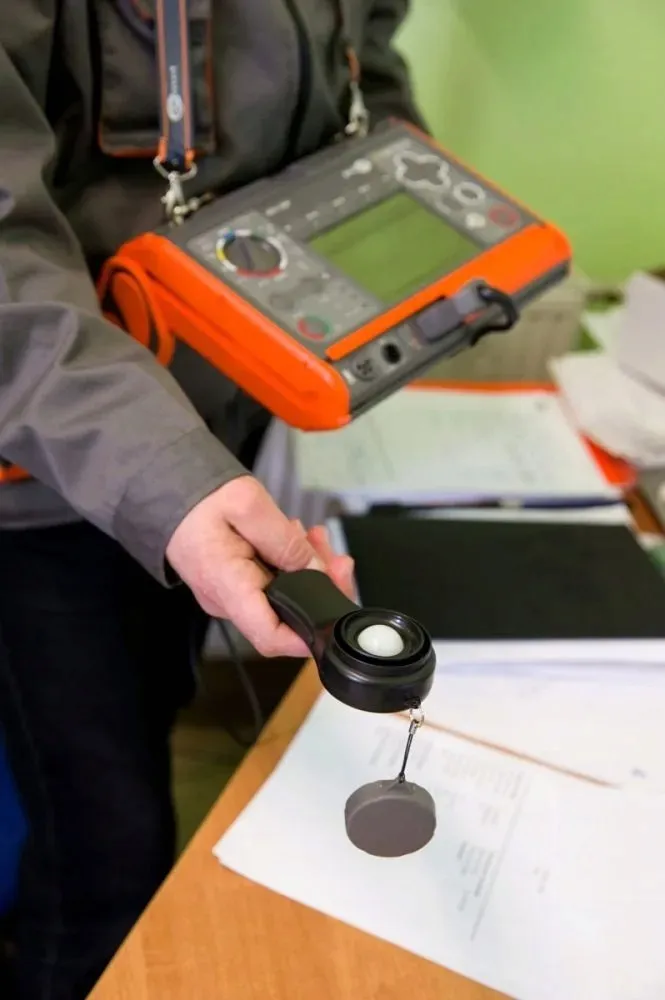

Pomiar natężenia oświetlenia.

Szybkie sprawdzanie poprawności podłączenia przewodu ochronnego PE za pomocą elektrody dotykowej.

Pomiar i rejestracja napięcia, częstotliwości, prądu przemiennego, cos? oraz mocy (czynnej, biernej, pozornej), harmonicznych napięcia i prądu do 40, współczynników THD.

Sprawdzanie kolejności faz i obrotów silnika.

Pamięć o strukturze drzewiastej, dynamicznie zarządzana (max. po 10000 wyników każdego rodzaju pomiaru) z możliwością opisu punktów pomiarowych, obiektów, nazw klientów.

Zasilanie z  akumulatora lub baterii (opcja), wbudowana szybka ładowarka. Możliwość ładowania z sieci oraz z zapalniczki samochodowej (12 V).

Bezpieczeństwo elektryczne:

• rodzaj izolacji: podwójna, zgodnie z PN-EN 61010-1 i IEC 61557
• kategoria pomiarowa: IV 300 V (III 600 V) wg PN-EN 61010-1
• stopień ochrony obudowy wg PN-EN 60529: IP54

Pozostałe dane techniczne:

• zasilanie miernika: akumulator Ni-MH lub baterie alkaliczne LR14 (4 szt.) (opcja)
• wymiary: 288 x 223 x 75 mm
• masa miernika: ok. 2,2 kg

Przyrząd spełnia wymagania norm:

• PN-EN 61010 - 1:2002(U) (wymagania ogólne dot. bezpieczeństwa)
• PN-EN 61010 - 031:2002(U) (wymagania szczegółowe dot. bezpieczeństwa)
• PN-EN 61326:2002(U) (kompatybilność elektromagnetyczna)
• PN-EN 61557 - 10:2002 (wymagania dla przyrządów wielofunkcyjnych)
• PN-IEC 60364 - 6 - 61 / PN-HD 60364 - 6:2007(U) (wykonywanie pomiarów-sprawdzanie)
• PN-IEC 60364 - 4 - 41 / PN-HD 60364 - 4 - 41:2007(U) (wykonywanie pomiarów-ochrona przeciwporażeniowa)
• PN-EN 04700 (wykonywanie pomiarów-badania odbiorcze)
• PN-EN 12464 (oświetlenie miejsc pracy)

W ZESTAWIE KOMPLET NIEZBĘDNYCH AKCESORIÓW

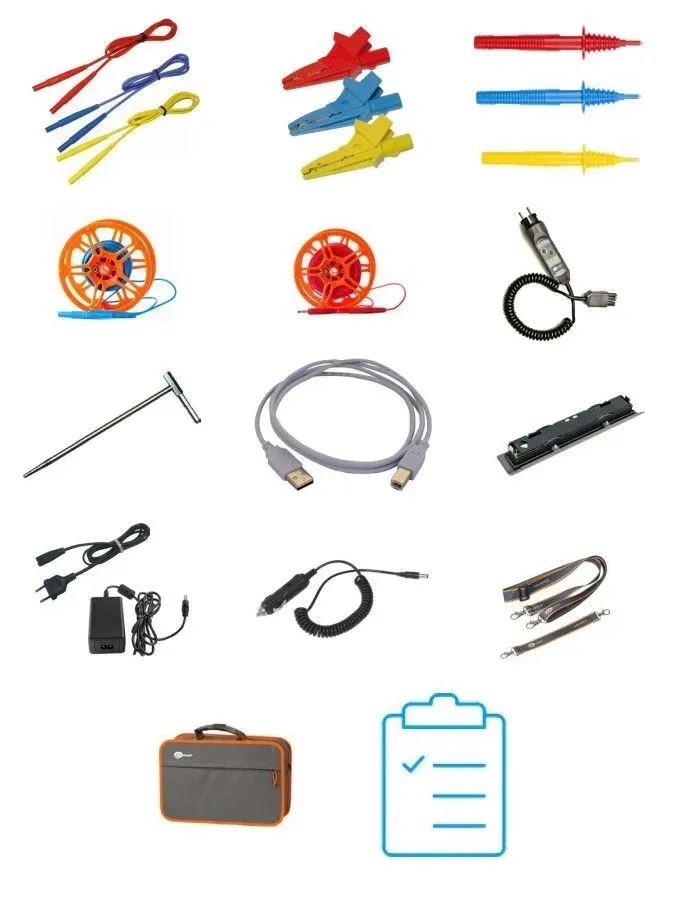

WYPOSAŻENIE:

• Miernik MPI-530 WMPLMPI530
• Przewód 1,2 m (wtyki bananowe) czerwony WAPRZ1X2REBB
• Przewód 1,2 m (wtyki bananowe) niebieski WAPRZ1X2BUBB
• Przewód 1,2 m (wtyki bananowe) żółty WAPRZ1X2YEBB
• Krokodylek 1 kV 20 A czerwony WAKRORE20K02
• Krokodylek 1 kV 20 A niebieski WAKROBU20K02
• Krokodylek 1 kV 20 A żółty WAKROYE20K02
• Sonda ostrzowa 1 kV (gniazdo bananowe) czerwona WASONREOGB1
• Sonda ostrzowa 1 kV (gniazdo bananowe) niebieska WASONBUOGB1
• Sonda ostrzowa 1 kV (gniazdo bananowe) żółta WASONYEOGB1
• Przewód pomiarowy 15 m na szpuli do pomiaru uziemień WAPRZ015BUBBSZ
• Przewód pomiarowy 30 m na szpuli do pomiaru uziemień WAPRZ030REBBSZ
• Adapter WS-03 wyzwalający pomiar (wtyk UNI-Schuko) WAADAWS03
• 2x sonda 30 cm do wbijania w grunt WASONG30
• Przewód interfejsu USB WAPRZUSB
• Przewód do zasilania 230 V (wtyk IEC C7) WAPRZLAD230
• Zasilacz do mierników (typ Z7) WAZASZ7
• Przewód do ładowania akumulatora z gniazda samochodowego 12 V WAPRZLAD12SAM
• Pojemnik z akumulatorem Ni-MH 4,8 V 4,2 Ah WAAKU07
• Szelki do miernika (typ L-2) WAPOZSZEKPL

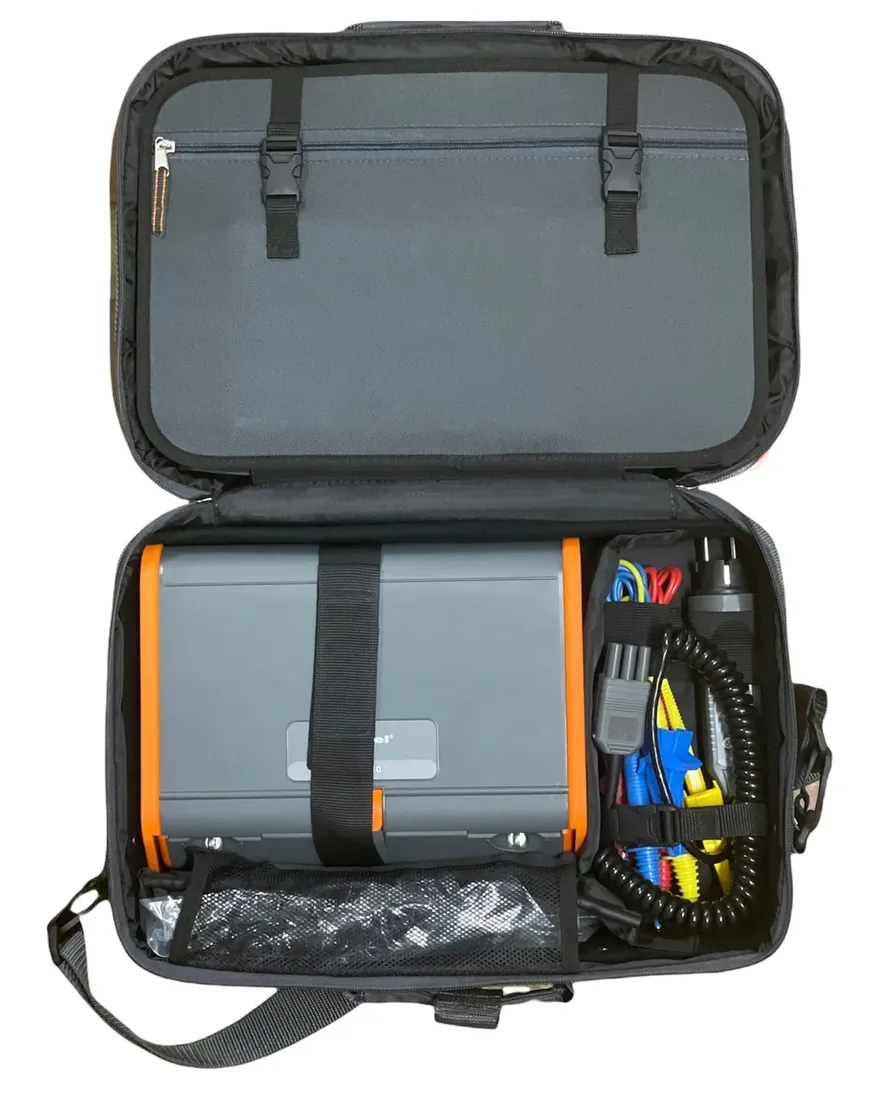

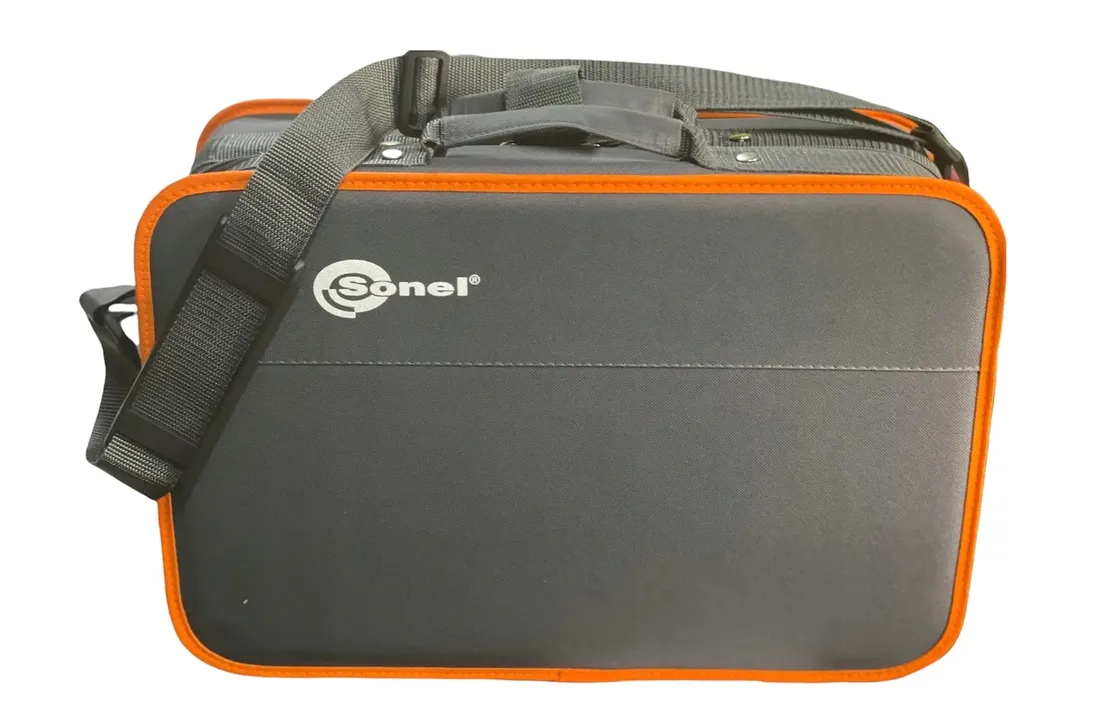

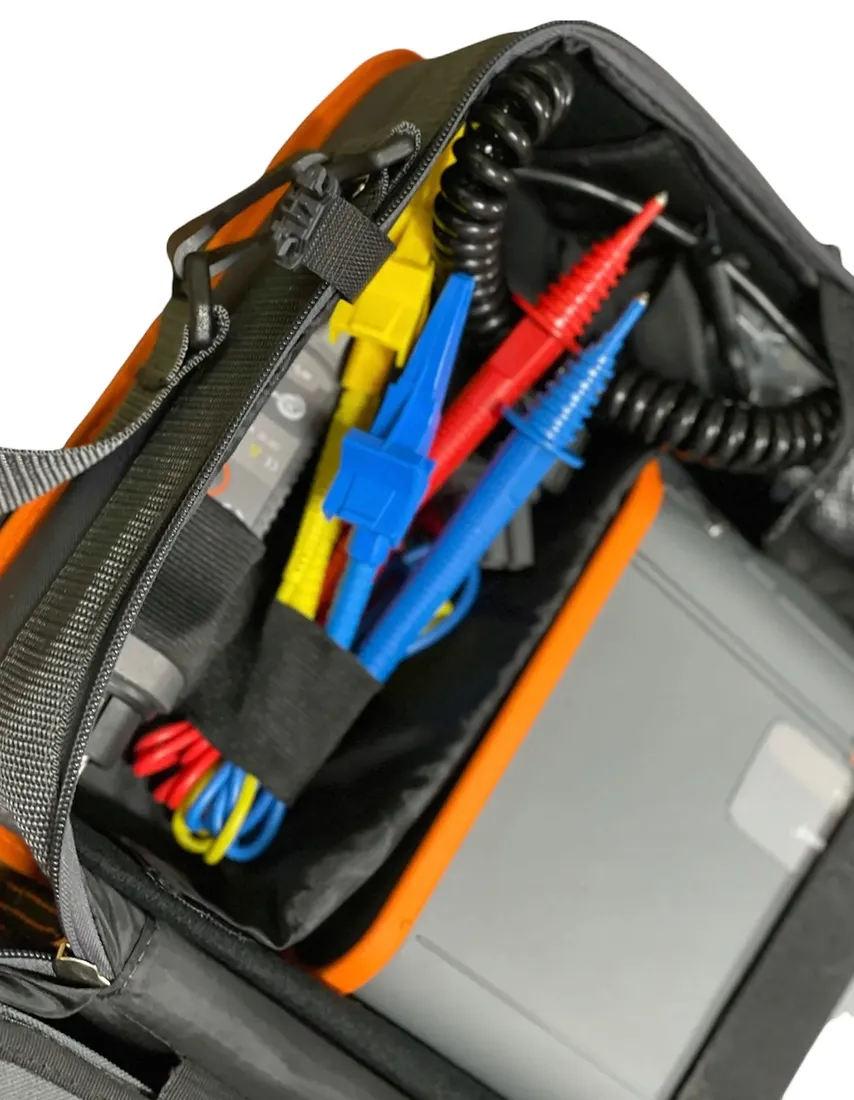

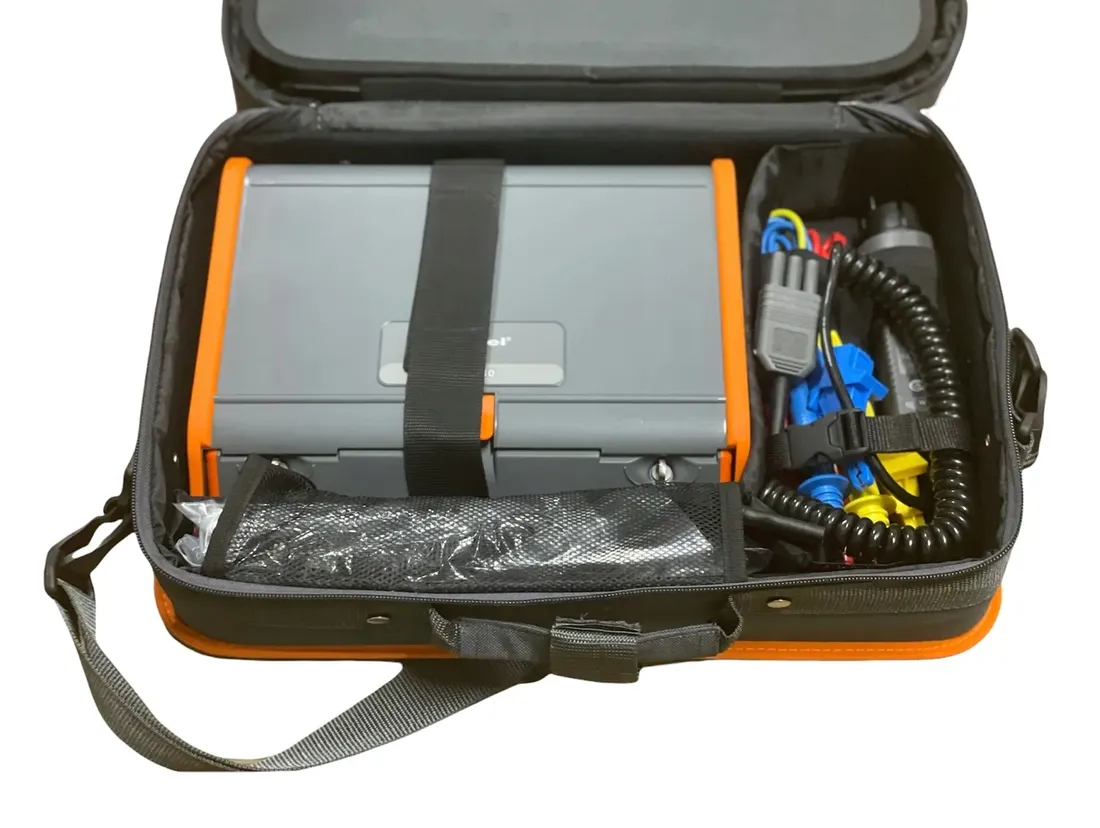

• Futerał L2 WAFUTL2
• Certyfikat kalibracji
• Karta gwarancyjna
