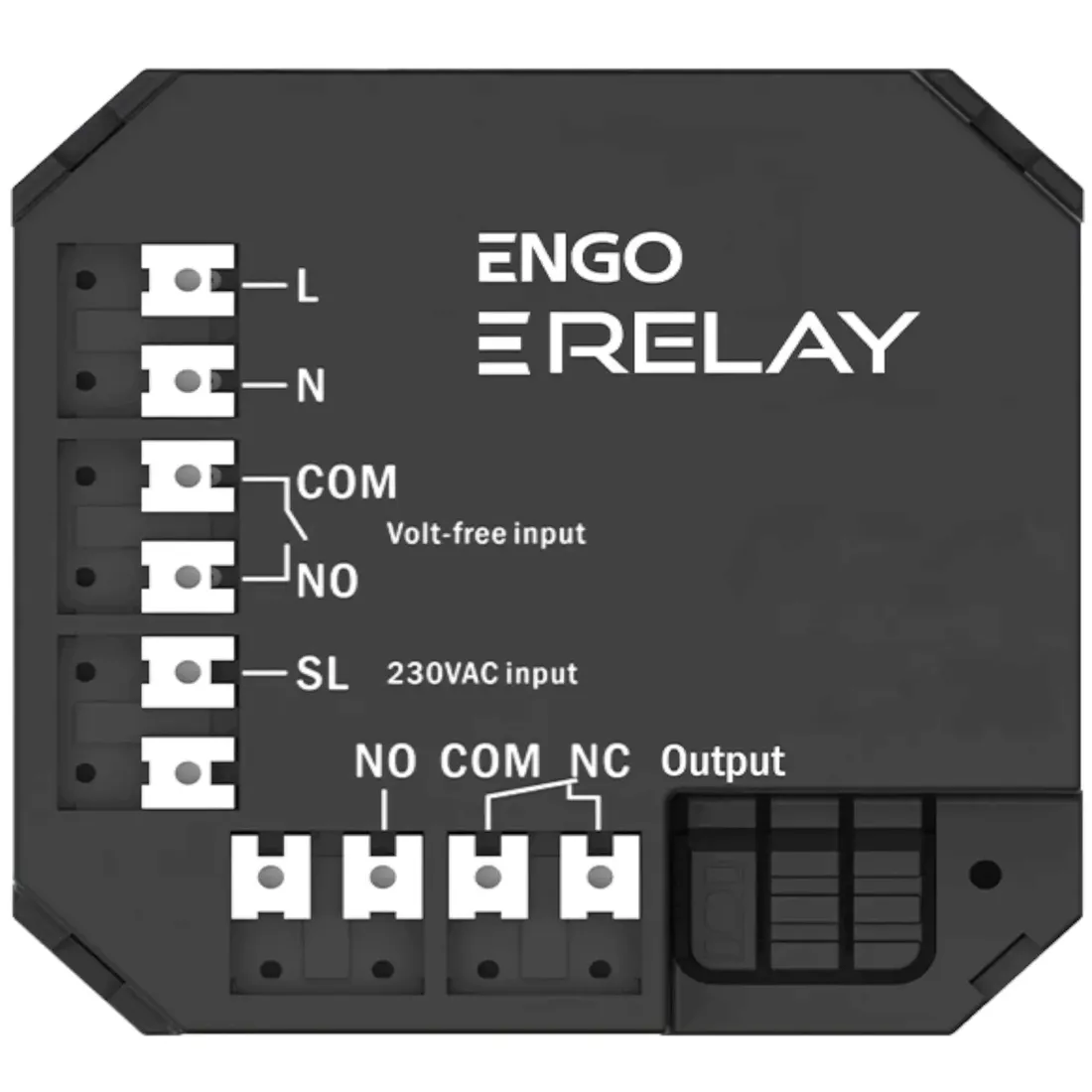

MODUŁ PRZEKAŹNIKA ERM12A ENGO

Służy do włączania/wyłączania urządzeń elektrycznych. Dzięki małym wymiarom można go zamontować w puszce instalacyjnej, bądź tam, gdzie istnieje potrzeba wysterowania odbiornika o maksymalnym obciążeniu 12A.

Przykładowe zastosowanie:

-Sterowanie urządzeniem grzewczym (typu ON-OFF) poprzez podłączenie do przekaźnika regulatora napięciowego 230V AC np. ESIMPLE230.

Podłączenie odbiornika o większej mocy niż pozwala na to przekaźnik w regulatorze. Maksymalny pobór prądu urządzenia elektrycznego nie może przekroczyć 12A.

-Odciążenie wyjść w listwie centralnej (np. ECB08M) za pomocą ERM12A w przypadku zastosowania większej liczby siłowników na strefę lub odbiorników o dużej mocy (np. elektryczne maty grzewcze)

ZALETY:

✔️ Służy do włączania i wyłączania urządzeń elektrycznych o maksymalnym obciążeniu 12A

✔️ Niewielki rozmiar pozwala na montaż w puszce instalacyjnej lub w miejscach o ograniczonej przestrzeni

✔️ Możliwość sterowania urządzeniami grzewczymi typu ON-OFF poprzez podłączenie do przekaźnika regulatora napięciowego 230V AC

✔️ Może być używany do odciążenia wyjść w listwie centralnej, np. przy zastosowaniu większej liczby siłowników na strefę lub odbiorników o dużej mocy

✔️ Niebieska dioda sygnalizacyjna informuje o poprawnym podłączeniu modułu i jego gotowości do pracy

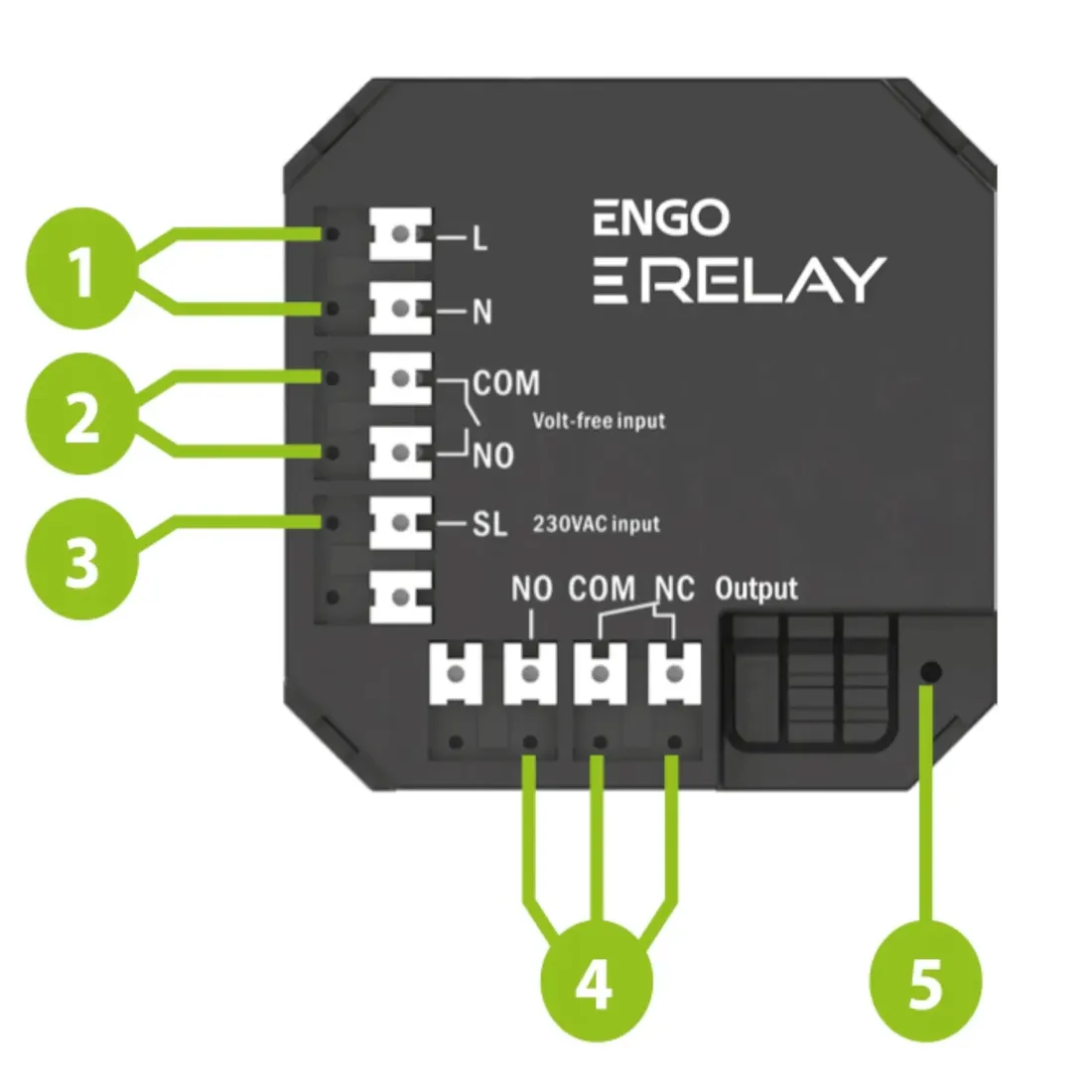

STYKI ERM12A

1 - Zasilanie modułu ERM12A 230V AC

2 - Styki wejściowe beznapięciowe

3 - Styk wejściowy napięciowy 230V AC

4 - Wyjście przekaźnika NO/COM/NC

5 - Niebieska dioda LED sygnalizująca stan załączenia przekaźnika

DANE TECHNICZNE:

➢ Zasilanie 230V AC 50Hz

➢ Max obciążenie 12A

Wejścia sterujące

beznapięciowe NO / COM

napięciowe SL 230V AC

Wyjście sterujące

(beznapięciowe) NO/COM/NC

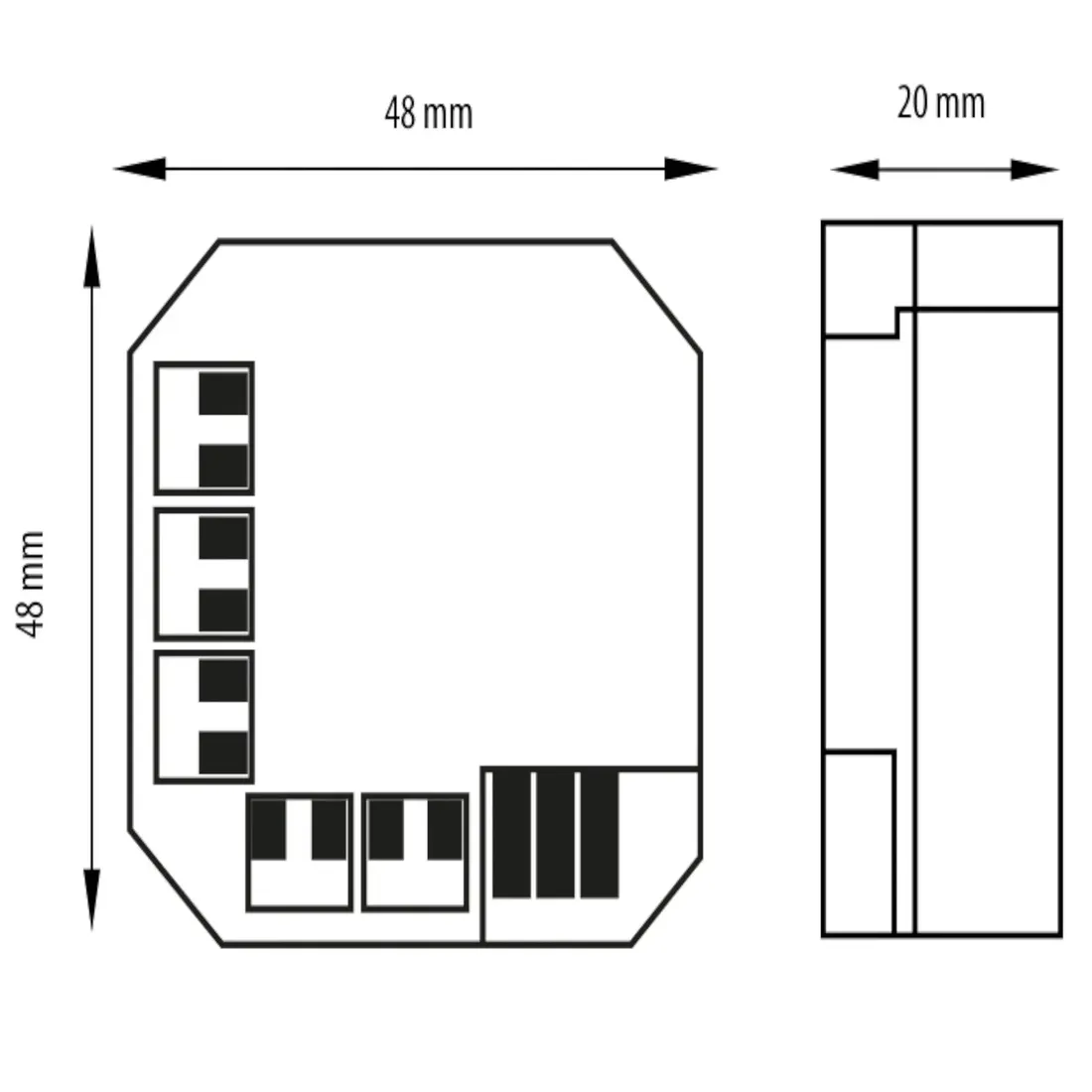

Wymiary [mm] 48x48x20
