Multibox RTL regulator ogrzewania podłogowego

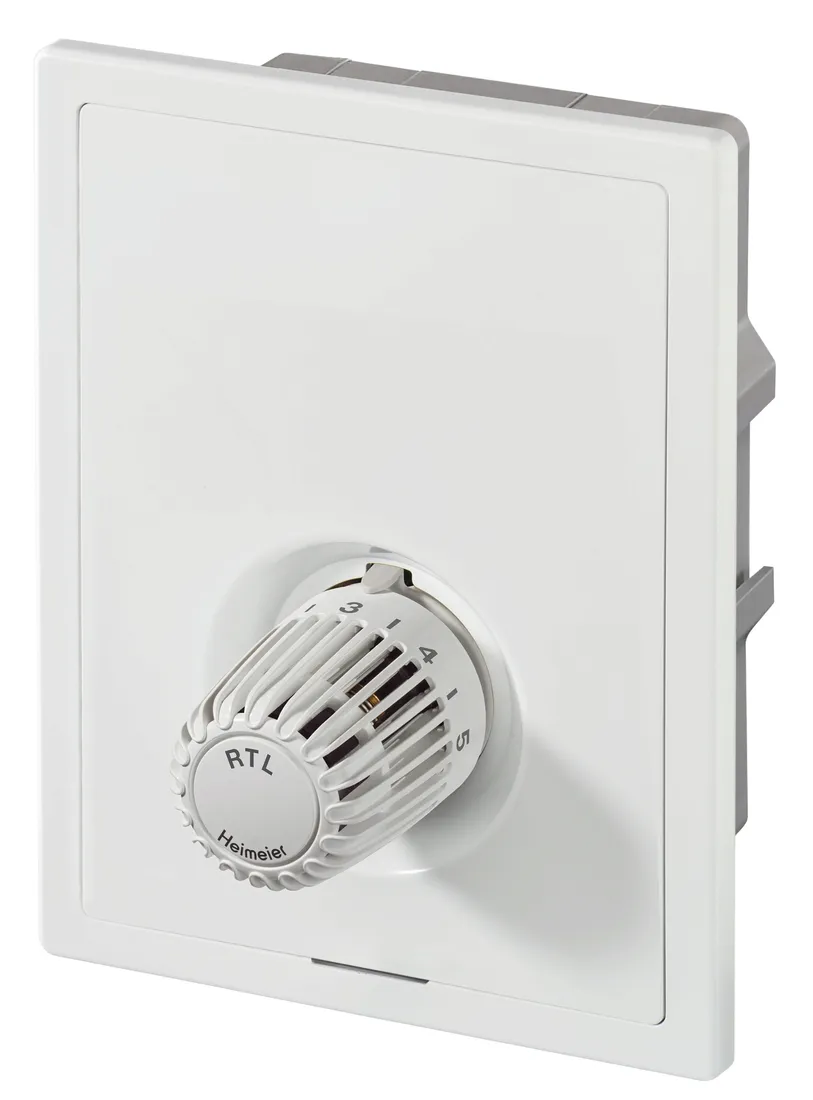

IMI Hydronic Engineering Multibox RTL z ogranicznikiem temperatury powrotu (RTL) Pokrywa oraz głowica termostatyczna K w kolorze białym RAL 9016 - przyłącze do instalacji 3/4 "

Multibox RTL podstawowe funkcje:

- Ograniczanie temperatury powrotu

- Nastawa

- Odcięcie

- Odpowietrzenie

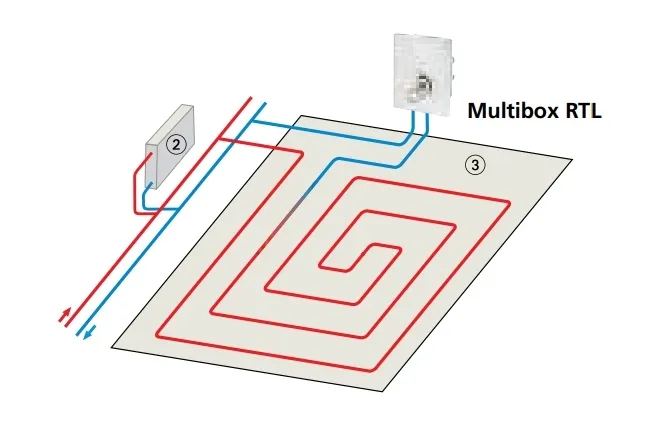

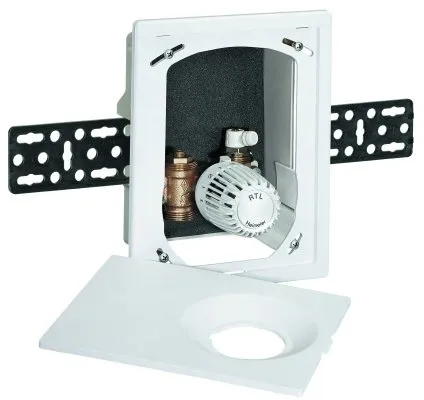

Multibox RTL stosowany jest do regulacji ogrzewania podłogowego, ogrzewania płaszczyznowego, oraz mieszanych układów ogrzewania grzejnikowego i podłogowego w pojedynczych pomieszczeniach. Wyrównanie w razie zabudowy odchylonej od pionu do 6° dla każdej ze stron. Pokrywa maskująca śruby mocujące. Wersje biała i chromowana. Możliwość montażu we wszystkich rodzajach ścian z kompensacją głębokości do 30 mm

Multibox RTL

Z punktu widzenia procesu regulacji, ogranicznik temperatury powrotu zintegrowany w Multiboxie RTL jest regulatorem proporcjonalnym (P) bez udziału energii pomocniczej. Nie wymaga on żadnego elektrycznego połączenia ani żadnego dodatkowego źródła zasilania. Zmiana temperatury przepływającego medium (parametr regulowany) jest proporcjonalna do skoku zaworu (parametr korygujący) jest przenoszona na czujnik dzięki przewodnictwu cieplnemu. Każdy wzrost temperatury spowodowany, na przykład, z powodu obniżenia mocy cieplnej systemu ogrzewania podłogowego, będącego wynikiem oddziaływania termicznych czynników zewnętrznych, powoduje rozszerzenie się cieczy w czujniku temperatury i oddziałuje na mieszek. Przy pomocy wrzeciona zaworu, odcinany jest dopływ wody do pętli grzewczej. W przypadku spadku temperatury cały proces regulacji przebiega odwrotnie. Zawór otwiera się, gdy wartość zadana ograniczenia nie została przekroczona

Zakres temperatur:

Ogranicznik temperatury powrotu RTL: 0°C – 50 °C

ŚREDNICA ZAWORU: DN20 - 3/4"

PRODUCENT: IMI Hydronic Engineering

NR KATALOGOWY PRODUCENTA: 9304-00.800

Multibox RTL

Multibox RTL jest używany do ograniczenia temperatury powrotu w zintegrowanych instalacjach ogrzewania podłogowego i grzejnikowego. W celu uzyskania odpowiedniej temperatury podłogi regulowana jest wyłącznie temperatura powrotu. Przy pomocy elementu do regulacji i odcięcia przepływu można przeprowadzić równoważenie hydrauliczne
