NAPĘD DO BRAMY PRZESUWNEJ 800KG, IR REFLEX, LED Z ANT., SZYNA 4M, 2 PILOTY

Zestaw automatyki do bram przesuwnych LTM do 800 kg

Najważniejsze cechy:

• wysoka wydajność - dzięki zastosowaniu przekładni ślimakowej dopasowanej do mocy silnika wydajność napędu do bramy przesuwnej została znacząco zoptymalizowana
• miękki start - stop - zmniejszenie hałasu i zwiększenie trwałości elementów ruchomych oraz odbojników napędu do bramy a także uzyskanie wyższej kultury pracy
• automatyczne zamykanie - możliwość włączenia automatycznego zamykania bramy po zadanym czasie od jej otwarcia
• zabezpieczenie przed uderzeniem - płynnie regulowana czułość amperometrycznego systemu zabezpieczenia przeciwzgnieceniowego (zabezpieczenie przeciążeniowe)
• zmiana kierunków ruchu - możliwość ustalenia kierunku otwierania i zamykania bramy przesuwnej sprawia, że napęd do bramy może być montowany na dwa sposoby
• łatwe programowanie pilota - do napędów do bramy przesuwnej można w prosty sposób zaprogramować piloty

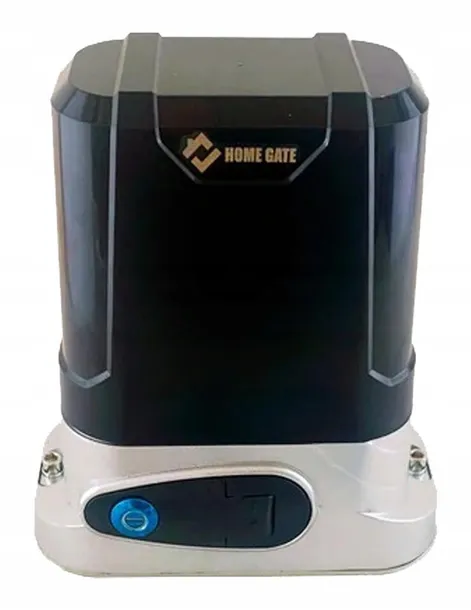

Główne zalety napędu LTM:

• przejrzysta i prosta w programowaniu centrala sterująca,
• duża siła napędu
• nowoczesne wzornictwo napędu,
• szybkość działania.

Do siłownika do bramy można wgrać dodatkowo 50 pilotów do bramy, z uwagi na przydomowe zastosowanie. Dużą zaletą napędu do bramy przesuwnej LTM jest wytrzymały korpus z dźwignią wysprzęglenia oraz możliwość łatwego i szybkiego montażu napędu na solidnej płycie podstawy.

Kolejne zalety napędu do bramy LTM to niezwykle estetyczne, wręcz ascetyczne wzornictwo, doskonałe parametry pracy i wysoka niezawodność. Siłownik do bramy jest cichy, gdyż jego konstrukcja uwzględnia potrzeby najbardziej wymagających użytkowników. Wieloletnie doświadczenie w branży automatyki bramowej pozwoliło nam wprowadzić do naszej kolekcji produkt najwyższej jakości, który spełnia oczekiwania naszych Klientów.

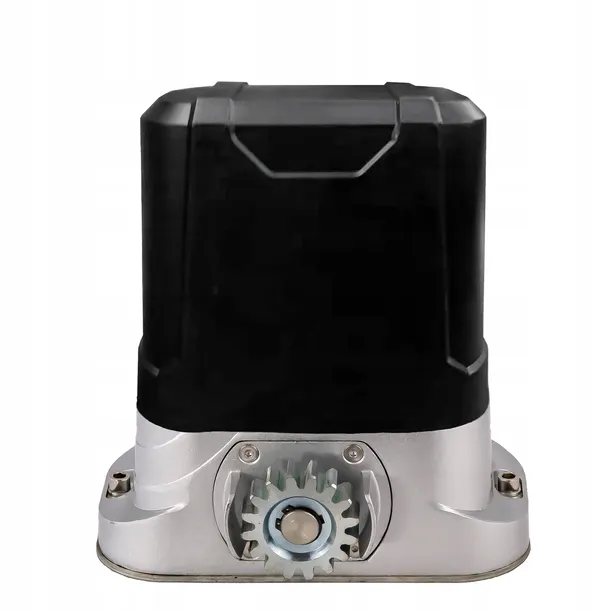

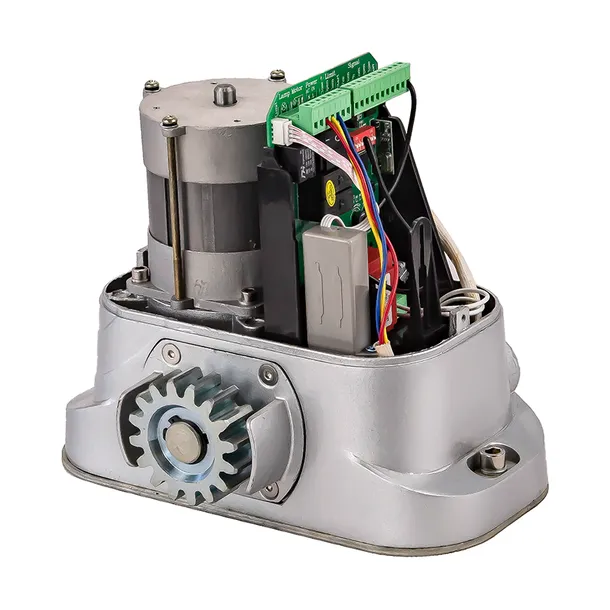

DANE TECHNICZNE NAPĘDU LTM 800 Z WBUDOWANĄ CENTRALĄ:

• Max ciężar bramy (kg): 800
• Światło wjazdu (m): 20
• Bezpiecznik : 10 A
• Czas pełnego otwarcia (sek): zależy od oporów stawianych przez bramę oraz jej szerokości
• Prędkość otwierania / zamykania: 12 m / min
• Moduł przekładni wyjściowej: M = 4
• Numer przekładni wyjściowej: Z = 16
• Prędkość obrotowa koła zębatego: 46,6 obr/min
• Prędkość obrotowa silnika: 1400 obr/min
• Moc silnika (W): 280W
• Stopień odporności na wodę: IP44
• Temperatura pracy: od -25°C do 55°C
• Waga urządzenia: 9 kg
• Wymiary (dł. x szer. x wys.) (mm): 275 x 145 x 280
• Rodzaj zasilania: 230 V
• Zasięg pilota (m): 30 - 50
• Ilość możliwych do zapamiętania pilotów (szt): 50

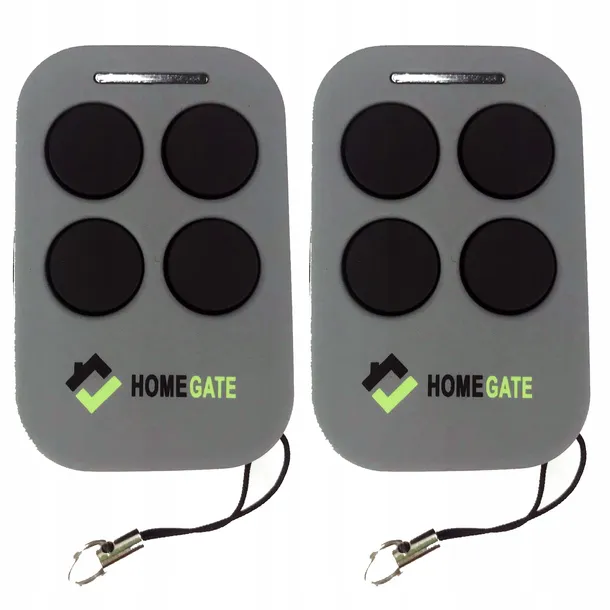

4-kanałowy pilot zdalnego sterowania

Pilot do bramy 4–kanałowy, z kodem dynamicznie losowo zmiennym o częstotliwości 433.92 MHz. Piloty do bram pomogą zarządzać automatyką domową. Piloty do napędów HOME GATE nie są kompatybilne z innymi pilotami do bram o częstotliwości 433,92 MHz.

• Częstotliwość kanału: 433,92 MHz
• Liczba kanałów: 4
• Typ baterii: A23
• Stopień ochrony: IP2
• Jedno przyciskowe sterowanie pracą automatyki
• Zmienny kod

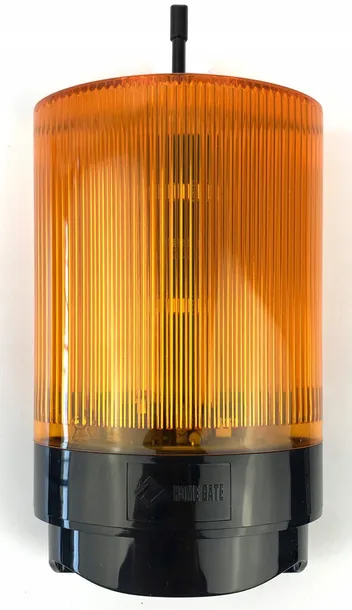

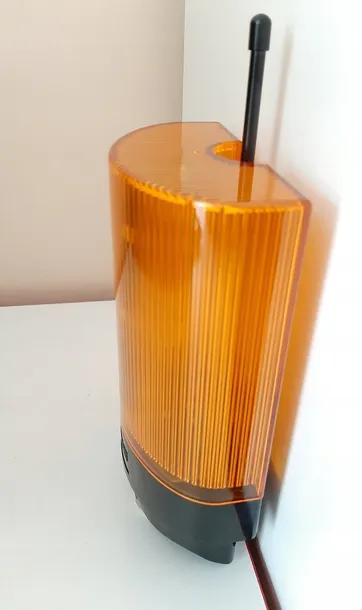

Lampa sygnalizacyjna LED z anteną

Lampka sygnalizacyjna to urządzenie zabezpieczające, które informuje o zadziałaniu automatyki bramy lub szlabanu (otwórz / zamknij)

Lampę można zamontować na słupku czy murku lub też na boku.Ten model lampy jest wyposażony we wbudowaną antenę w celu zwiększenia zasięgu paneli sterujących.

Obudowa lampy wykonana jest z tworzywa sztucznego o wysokiej wytrzymałości, odpornej na uderzenia, bezpośrednie działanie promieni słonecznych i ekstremalne temperatury. Do podłączenia lampy można użyć dwużyłowego przewodu (przekrój 0,5 / 0,75 mm)

Lampę można zamontować na boku słupka lub ściany, a po zdjęciu części dolnej podstawy, można zamontować ją na płaskim słupku od góry.

• Napięcie zasilania AC \ DC 12-265 V
• Częstotliwości migania 1HZ
• Pobór mocy poniżej 5W
• Temperatura pracy: -20 + 60
• Stopień ochrony IP54
• Gumowane wkładki są używane do wszystkich połączeń
• Antena poprawiająca łączność pilotów z centralką

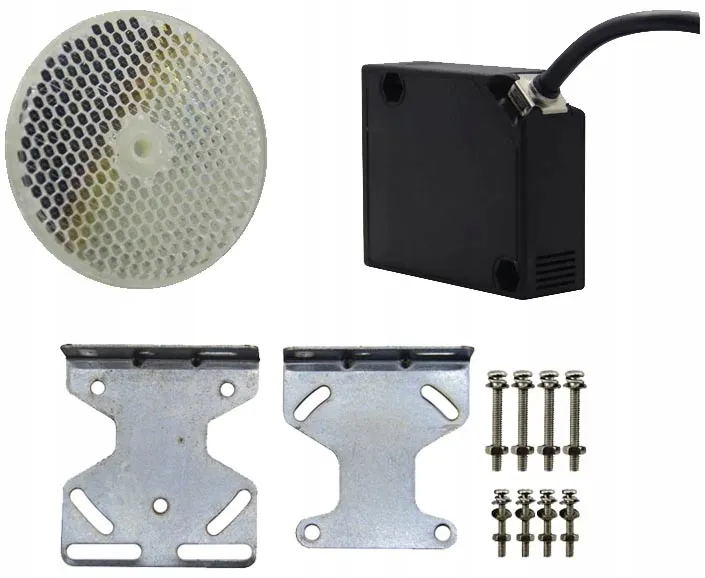

Refleksyjna fotokomórka odbiciowa FK-03

Fotokomórka refleksyjna to rozwiązanie, w którym elementy nadajnika (TX) i odbiornika (RX) są zintegrowane w jednej obudowie, a promień podczerwieni transmitowany przez nadajnik odbija się od specjalnego lustra umieszczonego po przeciwnej stronie. Takie rozwiązanie pozwala uniknąć przeprowadzenia przewodów na drugą stronę przejazdu.

• Zasięg do 12m Uwaga: zasięg może się zmniejszyć do 30% w złych warunkach pogodowych: mgła, deszcz, kurz itp.
• Częstotliwość podczerwieni: 1.92 Khz
• Zasilanie 10-30V DC
• Długość fali: 660NM
• Czas reakcji ?3ms
• Zabezpieczenie przeciwzwarciowe
• Stopień ochrony IP67
• Temperatura pracy:-25°C ~ 55 °C

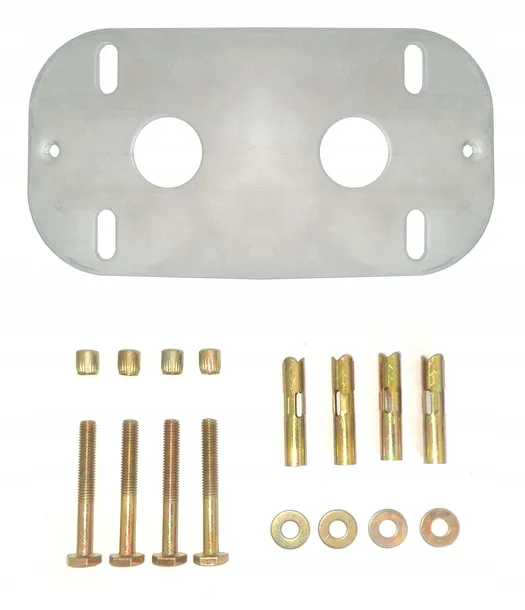

Podstawa montażowa i kotwy montażowe

• Fabrycznie przygotowane otwory do przykręcenia podstawy
• Fabrycznie przygotowane otworu w celu przeprowadzenia przewodów
• Specjalne śruby rozporowe
• Zabezpieczenie antykorozyjne: ocynk

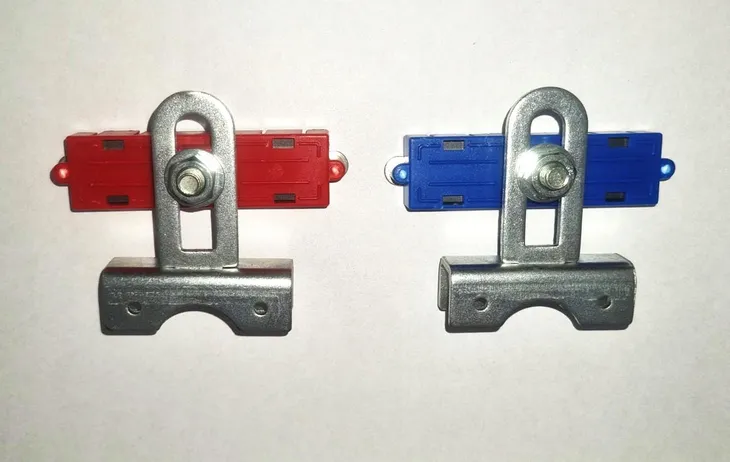

Magnetyczne włączniki krańcowe + uchwyty montażowe

Informują napęd odkąd dokąd brama ma się otwierać i zamykać. Montowane na listwie zębatej. W zestawie są dołączone również uchwyty do magnesów

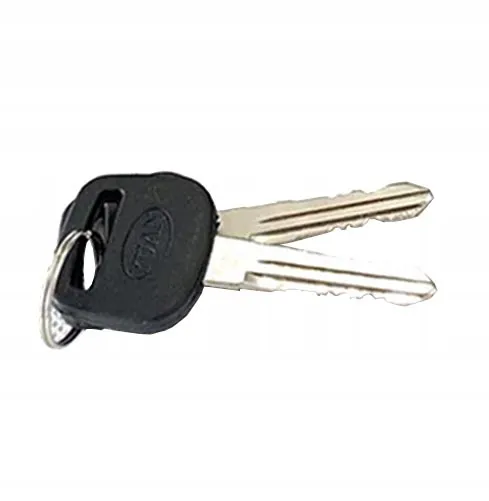

2x Klucze odblokowujące

Do ręcznego odblokowania napędu bramy w przypadku przerwy w dostawie energii elektrycznej

Do wyboru listwa zębata stalowa lub nylonowa

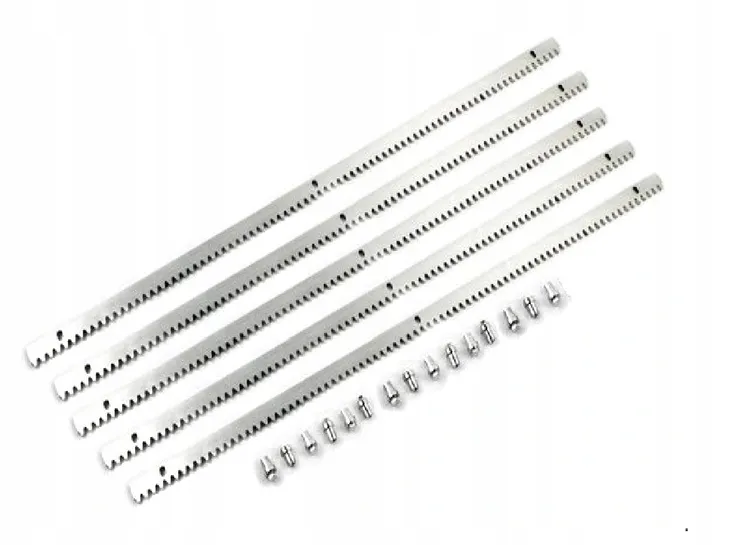

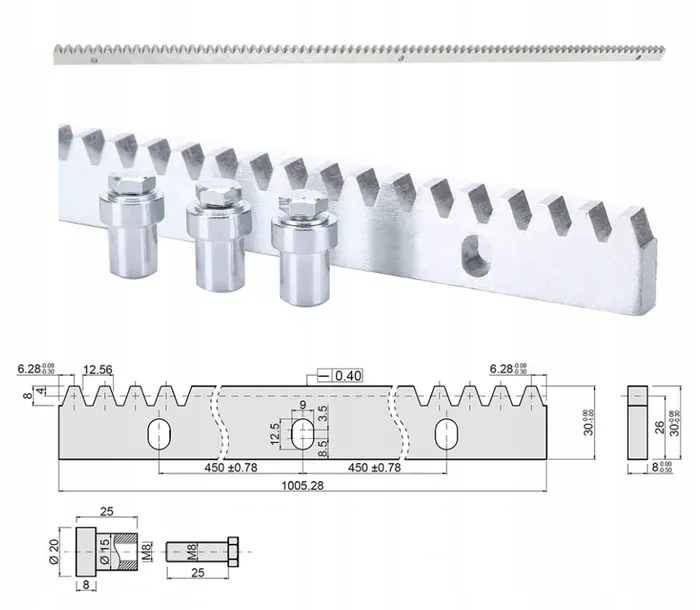

Listwa zębata stalowa ocynkowana

• komplet tulei dystansowych do każdej listwy
• grubość listwy zębatej 8 mm
• sposób mocowania: spawanie oraz przykręcanie śrubami
• waga listwy to 1,7kg

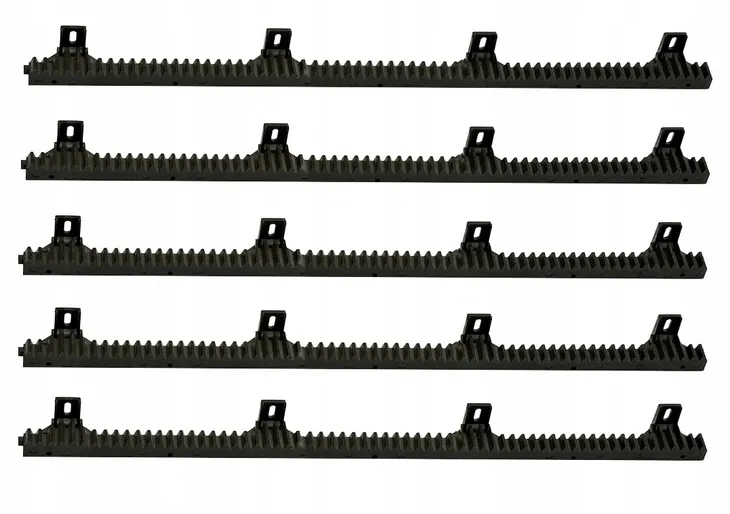

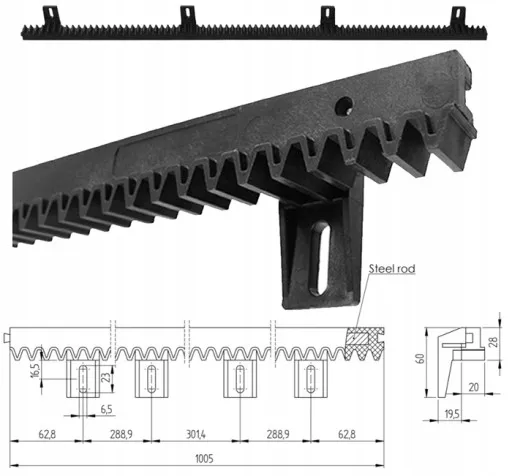

Listwa zębata do bram przesuwnych wykonana z nylonu z metalowym rdzeniem.

Cicha listwa nylonowa posiada wzmocnienie w postaci wbudowanego rdzenia stalowego

Wymiary części zębatej: 1005x28x20mm

Przeznaczona do bram o wadze: do 450kg

Moduł zęba to 4 mm, który powszechnie stosowany jest do automatyzacji bram przesuwnych. Jeden metr listwy posiada 4 uchwyty mocujące.

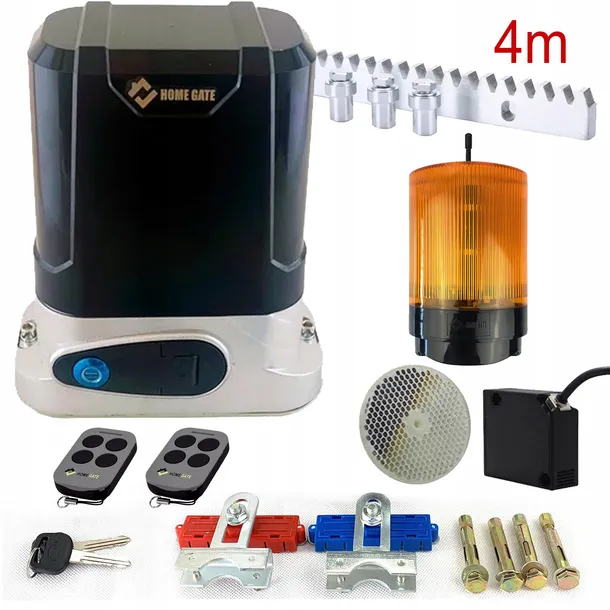

W skład zestawu wchodzą:

• napęd HOME GATE LTM
• 2 x Pilot 4-kanałowy
• kotwy montażowe
• magnetyczne krańcówki
• 2x Kluczyki do awaryjnego otwierania bramy w przypadku braku napięcia
• Lampa LED z anteną
• Refleksyjna fotokomórka odbiciowa
• Szyna stalowa 4m z możliwością zamiany na listwę nylonową.
• Instrukcje obsługi w języku polskim - w wersji elektronicznej (na życzenie w wersji papierowej)
• Gwarancja - 24 miesiące
