NIVELSYSTEM SYSTEM STEROWANIA MASZYN MC-1D MAGNETS

Wybierając produkty Nivel System masz pewność, że wybierasz sprzęt wysokiej jakości zbudowany w oparciu o niezawodną technologię pomiarową. Produkty cechuje wysoka funkcjonalność odpowiadająca najnowszym trendom w branży. Z Nivel System masz gwarancję poprawności pomiarów. Dzięki temu prace wykonasz szybko, dokładnie i bez kosztownych poprawek.

SYSTEM STEROWANIA MASZYNAMI

- KOPARKI, KOPARKO-ŁADOWARKI, SPYCHACZE

MC-1D MAGNETS

Nivel System MC-1D laserowy system kontroli pracy maszyn budowlanych

MC-1D to system niwelacyjny, pozwalający kontrolować wysokość elementu roboczego maszyny z kabiny operatora. W ten sposób operator ma stały podgląd na jakiej wysokości znajduje się łyżka lub lemiesz maszyny względem założonej linii referencyjnej (wyznaczonej przez niwelator laserowy). Obserwując wskazania na czujniku maszynowym (lub wyświetlaczu w kabinie) operator uzyskuje informację czy może jeszcze zbierać materiał / kopać – czy jest już na założonej głębokości, eliminując w ten sposób przegłębienia, przekopania.

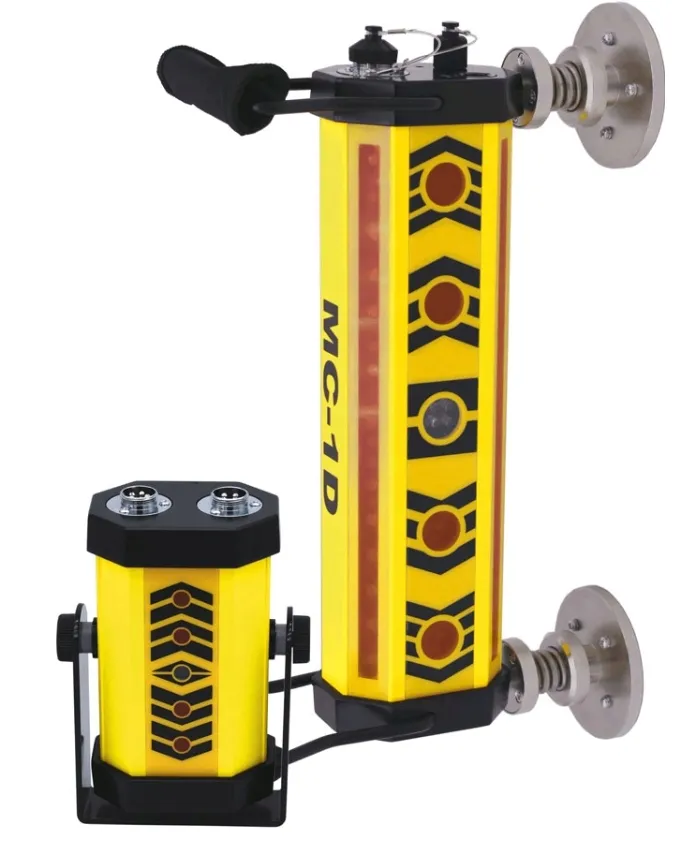

System składa się z czujnika laserowego, który odbiera sygnał z niwelatora laserowego i za pomocą wskaźników LED informuje operatora o bieżącej wysokości, na jakiej ma ustawić element roboczy (łyżkę, lemiesz). Informacje te pojawią się także na odbiorniku kabinowym (RD-1MC), który spełnia funkcje wyświetlacza. Tak skonfigurowany zestaw pozwala szybko i wydajnie realizować prace ziemne, także ze spadkiem – bez konieczności wykonywania pomiarów kontrolnych.

• Uniwersalne rozwiązanie dla wielu typów maszyn (spycharki, koparki, koparko-ładowarki)
• Szybsza praca, wyższa wydajność – maszyna może zrobić więcej w tym samym czasie
• Wzrost dokładności pracy
• Oszczędność na materiale wynikająca z dokładniejszego wyrównania powierzchni
• Najprostsze rozwiązanie do kontroli pracy maszyn – prosta, intuicyjna obsługa
• Prosta i szybka instalacja –  montaż / demontaż czujników z maszyny, możliwość łatwego przełożenia na inną maszynę
• Brak poprawek, brak przekopań – mniejsze ryzyko popełnienia błędu przez człowieka
• Oszczędność czasu – mniej pomiarów pośrednich, ograniczenie liczby kontroli w trakcie pracy (pracę można kontrolować na bieżąco nie wychodząc z kabiny)
• Kontrola pracy w kabinie operatora – transmisja sygnału do wyświetlacza kabinowego (MC-RD1)

Kontroluj pracę maszyny, pracuj szybciej, dokładniej i oszczędniej

Podczas wykonywania prac ziemnych maszynami pojawiają się problem związany z niwelacją. Dotychczas angażowano w ten proces dodatkowe osoby do pomiarów (czy ekipy geodezyjne). Budowy realizujące takie metody są często kosztowne, długotrwałe i wymaga specjalizacji i dużej dokładności. Czy można to zrobić prościej, dokładniej i szybciej?

Rozwiązanie pomiarowe – Nivel System MC-1D

Proces ten można zautomatyzować, uprościć i skrócić, korzystając z techniki laserowej, która ułatwia i przyspiesza prace na każdym etapie. W rozwiązaniu tym system elektroniczny lasera, dzięki czujnikowi zainstalowanemu na ramieniu koparki, może kontrolować wysokość i spadek wykopu Praca jest dokładniejsza i szybsza. System Nivel System MC-1D to gotowy zestaw mobilny, montaż nie sprawia problemu i może być przeprowadzony przez operatora maszyny bezpośrednio przed rozpoczęciem niwelacji, a po pracy elementy można schować do walizki.

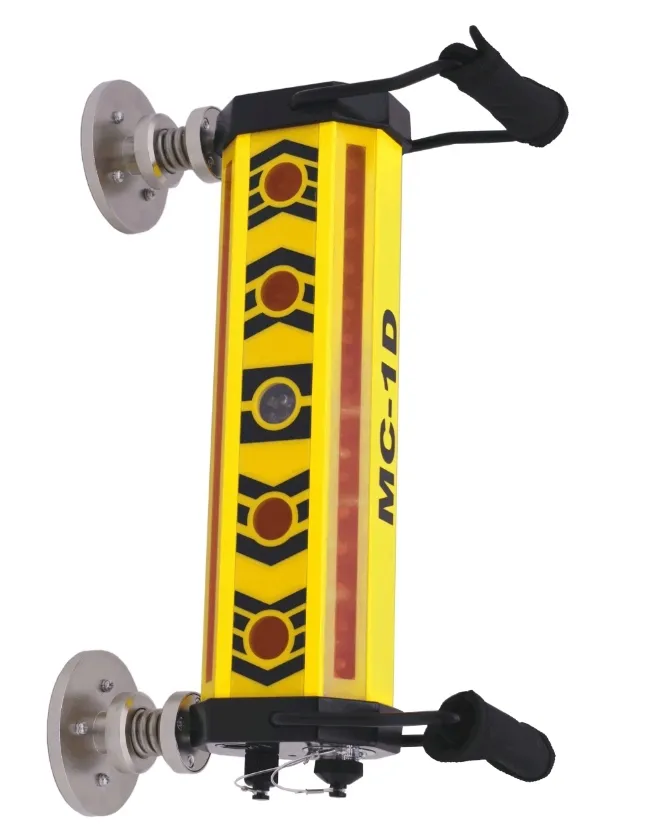

Czujnik laserowy MC-1D zamocowany jest do maszyny za pośrednictwem mocnych magnesów. Jasny i czytelny wyświetlacz diodowy (LED) na czujniku informuje operatora, czy ma w danym momencie obniżyć czy podnieść łyżkę. Ponadto MC-1D ma możliwość transmisji po przewodzie sygnału do odbiornika MC-RC1, a ten (spełniając funkcje wyświetlacza w kabinie) informuje operatora o bieżącym ustawieniu łyżki, lemiesza – jest to istotne gdy uwarunkowanie pracy uniemożliwia operatorowi obserwację czujnika MC-1D. Jeśli na niwelatorze zostanie ustawiony żądany spadek, operator może go zrealizować na podstawie wskazań czujnika, bez pomiarów, bez przeliczania i bez ryzyka błędu – a przede wszystkim znacznie szybciej!

System współpracuje z niwelatorami laserowymi, rotacyjnymi z wiązką czerwoną. Niwelator ustawia się w osi drogi, boiska, placu (na jego obrzeżach), co pozwala wyznaczać płaszczyznę ze spadkiem bez konieczności przestawiania lasera. W przypadku niwelatorów Nivel System operator maszyny może zmieniać ustawienia instrumentu zdalnie, za pomocą pilota. Prace ziemne często składają się z kilku etapów (np. niwelacji gruntu, drenaż, wykonania warstw podbudowy / ułożenia kruszywa (o różnych frakcjach), położenia nawierzchni. Technikę laserową Nivel System można z powodzeniem zastosować na wszystkich etapach. Ułatwia to w znacznym stopniu  uzyskanie odpowiedniej grubości poszczególnych frakcji kruszywa. Zastosowanie czujnika MC-1D na koparce pozwala operatorowi przygotować wykop z wyższą dokładnością. (bez przekopań). Na wszystkich etapach prac system laserowy pozwala zaoszczędzić czas i pieniądze. Specjalistyczne firmy, które przy wykopach stosują niwelator optyczny, potrzebują na to więcej dniówek, zaś po przejściu na technologię laserową firmy Nivel System czas operacji skraca się co najmniej o połowę. Zwiększona wydajność przejawia się także w ograniczeniu kosztów robocizny (krótszy czas pracy ludzi i oszczędność materiałów budowlanych). Przystępne koszty sprawiają, że technologia ta jest dostępna nawet dla najmniejszych firm.

Jak działa laserowy system Nivel System MC-1D?

Niwelator emituje wiązkę lasera niewidzialną dla oka, odbieraną przez czujnik MC-1D. Wiązka, wirując wokół pionowej lub pochylonej osi z prędkością kilkuset obr./min., tworzy płaszczyznę poziomą lub pochyloną, w jednym lub w dwóch kierunkach. Płaszczyzna ta (którą można precyzyjnie ustawić na panelu sterującym lasera) stanowi płaszczyznę odniesienia dla czujnika zainstalowanego na maszynie. Operator, kopiąc, obserwuje wskazania kolorowych diod na czujnikach. Pokazują one aktualne położenie łyżki względem płaszczyzny odniesienia i podają proste komunikaty: „Opuść łyżkę lub lemiesz”, „Podnieś łyżkę lub lemiesz”, „Tak trzymaj”. Informacje te są prezentowane także w kabinie operatora za pośrednictwem odbiornika Nivel System MC-RC1.

Zastosowanie

• kontrola pracy  maszyn – ładowarki, koparko-ładowarki, koparki, spycharki, równiarki
• prace ziemne – równanie terenu, wykopy, skarpy
• prace wod-kan – kontrola głębokości wykopu (także ze spadkiem)

DANE TECHNICZNE:

• Tryb pracy: dokładny (±10mm), zgrubny (±20mm)
• Zakres odbioru wiązki: 25 cm, 360°
• Typ odbieranej wiązki: laser (czerwony)
• Mocowanie: na magnesy
• Akumulator: 7,2V NiMh (2500mAh)
• Czas ładowania: 15 godz.
• Zakres temperatury pracy: -20°C do +50°C
• Klasa odporności: IP54
• Wymiary: 280 x 280 x 130 mm
• Waga: 5,5 kg

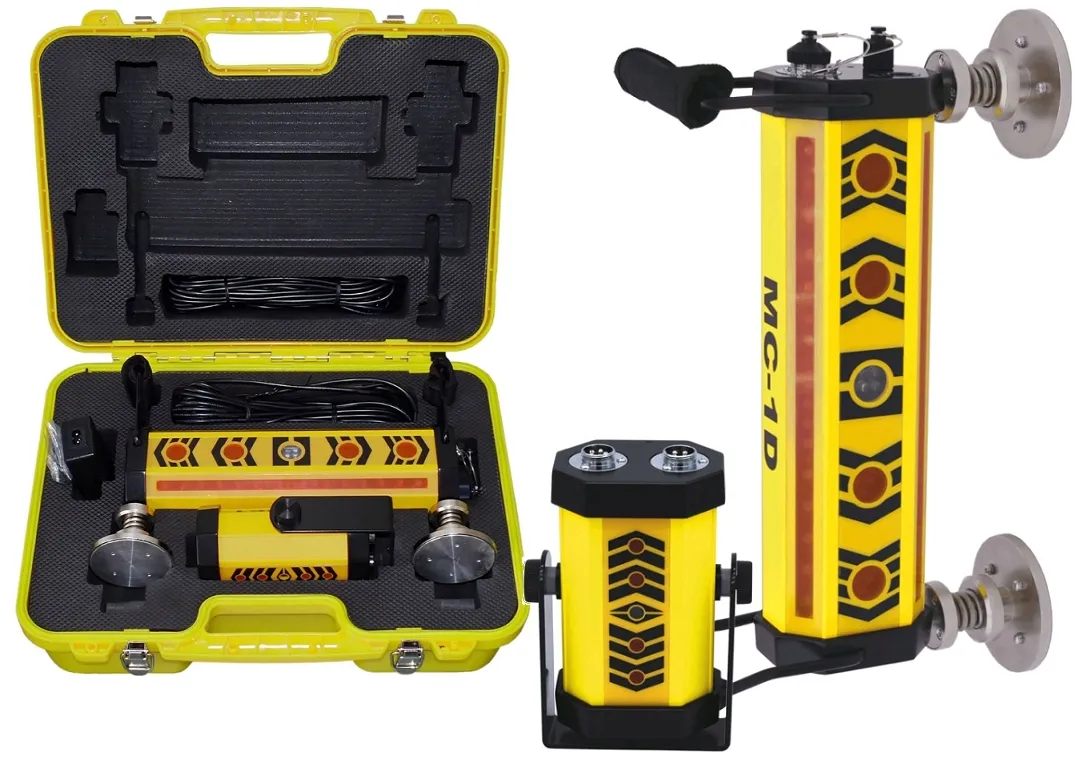

WYPOSAŻENIE PODSTAWOWE:

• MC-1D – czujnik maszynowy z wbudowanym akumulatorem – 1 szt.

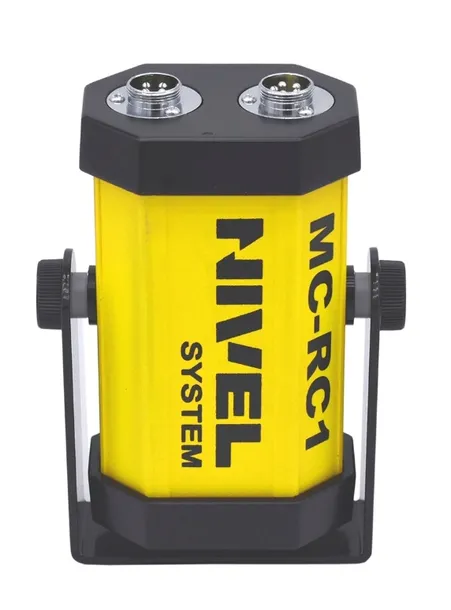

• MC-RC1 – wyświetlacz kabinowy – 1 szt.
• przewód łączący czujnik z wyświetlaczem kabinowym – 1 szt.

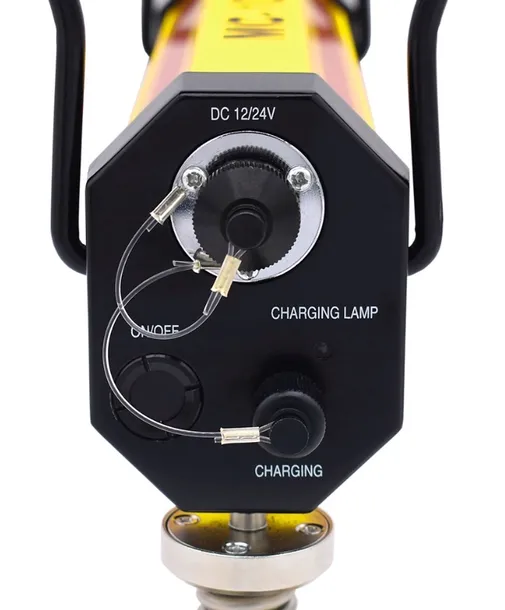

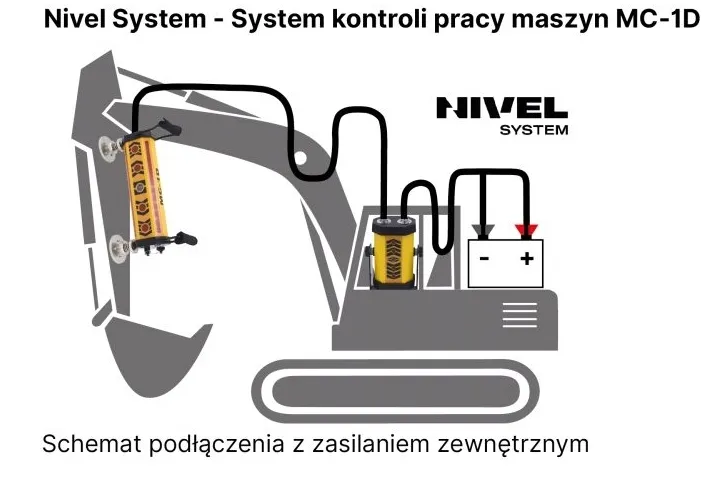

• przewód do podłączenia zasilania z akumulatora 12V/24V (klemy) – 1 szt.
• ładowarka – 1 szt.

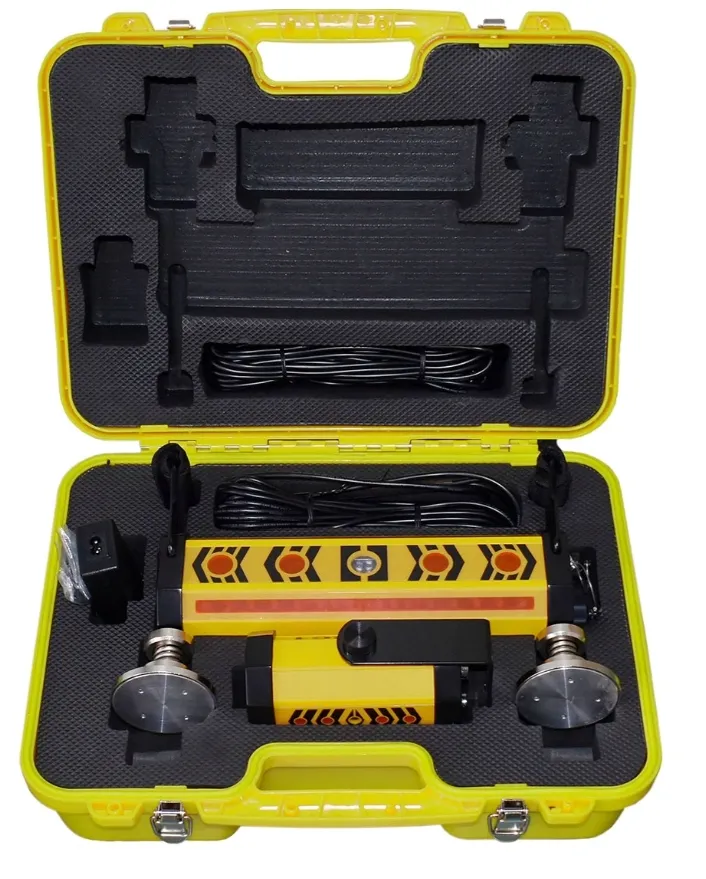

• waliza transportowa – 1 szt.

Wszechstronność zastosowań: Z jakimi maszynami współpracuje Nivel System MC-1D?

Urządzenia są kompatybilne z różnego rodzaju maszynami budowlanymi, tj.:

• koparkami,
• koparko-ładowarkami,

Służą na wszystkich etapach niwelacji terenu podczas prac budowlanych, brukarskich, drogowych, wodno-kanalizacyjnych i innych. Dają gwarancję precyzyjnego równania powierzchni bez przekopań. Za ich pomocą precyzyjnie ułożysz warstwy kruszywa bez strat materiału. Unikniesz też zbędnych kosztów przy ewentualnych poprawkach.

Na wszechstronność modeli Nivel System MC-1D Clamps i Nivel System MC-1D Magnets wpływa też możliwość pracy zarówno na płaszczyźnie poziomej, jak i ze spadkiem. To ułatwia wykonywanie zadań wodno-kanalizacyjnych i kontrolę głębokości wykopów.

W jakich zadaniach niwelacji terenu sprawdza się system sterowania maszyn MC-1D od Nivel System?

Seria MC-1D przeznaczona jest do prac wymagających wyjątkowej precyzji, gdzie najmniejszy błąd wiąże się z dodatkowymi kosztami oraz wydłużeniem czasu realizacji inwestycji. Urządzenia sprawdzają się przy równaniu terenu i kontroli głębokości wykopów podczas:

• budowy dróg i autostrad,
• przygotowania terenu pod budowę budynków mieszkalnych i użytkowych,
• równania terenu pod boiska oraz na innych obiektach sportowych i rekreacyjnych,
• prac brukarskich,
• budowy infrastruktury wodno-kanalizacyjnej.

Optymalizacja prac budowlanych: Jak działa laserowy system sterowania maszyn Nivel System?

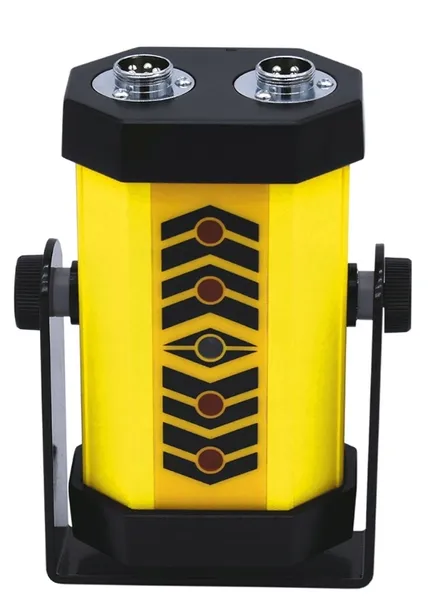

Systemy sterowania maszyn serii Nivel System MC-1D to precyzyjne czujniki laserowe o podłużnym kształcie z pięcioma punktami świetlnymi. W modelu Nivel System MC-1D Clamps mocuje się je przy pomocy wytrzymałych klamr, a w MC-1D Magnets do tego celu wykorzystano silne magnesy. Czujniki umieszcza się na ramieniu łyżki koparki lub lemiesza spycharki.

Współgrają one z niwelatorami obrotowym Nivel System z wiązką czerwoną oraz z odbiornikiem kabinowym RD-1MC. Do prac wymagających wyjątkowej dokładności polecamy budowlane lasery obrotowe z wiązką czerwoną Nivel System NL720R oraz Nivel System NL740R.

Laser obrotowy umieszczony na osi terenu, tj. na obrzeżach działki, wyznacza linię referencyjną. Czujnik umieszczony na ramieniu maszyny drogowej odbiera ten sygnał świetlny. Położenie łyżki lub lemiesza sygnalizowane jest na jego powierzchni za pomocą widocznych na czujniku 5-ciu punktów LED. Środkowy wskazuje prawidłowe ułożenie maszyny. Dolne to informacja o konieczności pogłębienia niwelacji terenu, górne natomiast sygnalizują zagrożenie przekopem.

Jednocześnie czujnik przesyła dane do odbiornika Nivel System RD-1MC umieszczonego w kabinie operatora maszyny. Pojawiają się przejrzyste komunikaty: „Opuść łyżkę lub lemiesz”, „Podnieś łyżkę lub lemiesz”, „Tak trzymaj”.

Sterowanie maszynami drogowymi i budowlanymi odbywa się więc dwutorowo: przez obserwowanie diod LED na czujniku umieszczonym na ramieniu oraz komunikatów na odbiorniku kabinowym. System:

• zapewnia płynność pracy,
• zmniejsza ilość pomiarów pośrednich,
• zwiększa wydajność maszyn budowlanych,
• gwarantuje precyzję pomiarów,
• wpływa na poprawę bezpieczeństwa pracy,
• skraca czas realizacji zadań.

Wydajność pracy: Jak przygotować i pracować z systemem niwelacyjnym Nivel System MC-1D?

Zadbaliśmy o to, aby obsługa urządzeń była bezproblemowa.

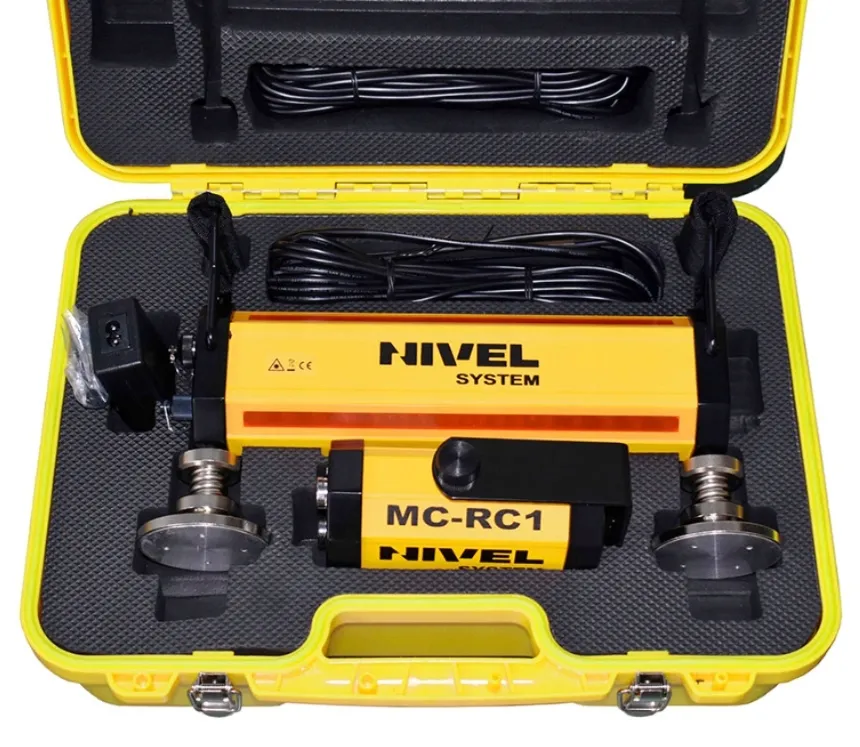

Systemy są mobilne. Dostarczamy je w wytrzymałym kufrze, który zapewnia ochronę podczas transportu.

Elementy są lekkie i ergonomiczne. Praca z nimi angażuje tylko jedną osobę. Codziennie można czujnik usunąć z ramienia i założyć na inną maszynę lub schować. Nie wpływa to na trwałość i żywotność magnesów lub klamer.

System jest gotowy do pracy od razu po włączeniu. Samodzielnie wychwytuje linię referencyjną wyznaczoną i ustawioną na niwelatorze obrotowym.

Precyzja pomiarów: Jak dokładne jest urządzenie przy niwelacji terenu?

Laserowy system zapewnia wysoką dokładność prac (dokładny: ±10mm, zgrubny: ±20mm).

Na precyzją pomiarów wpływ ma też niwelator obrotowy. Najbardziej zaawansowane modele Nivel System NL720R oraz NL740R wykazują dokładność na poziomie 0,72mm/10 m. Natomiast wiązka lasera może być pochylona w jednym lub w dwóch kierunkach w zakresie  ±10%.

Optymalizacja i oszczędność? Jakie są największe korzyści stosowania systemu niwelacyjnego serii Nivel System MC-1D?

Wydajniejsza praca maszyn budowlanych

Natychmiastowa gotowość urządzeń do niwelacji terenu oraz ograniczenie ilości pomiarów pośrednich pozytywnie wpływają na płynność pracy. Użycie systemów oszczędza czas i skraca termin realizacji zadań zwłaszcza w porównaniu z wykorzystaniem niwelatorów optycznych, które wymagają częstszego angażowania zespołu pomiarowego lub - niejednokrotnie - geodezyjnego.

Sterowanie niwelacją terenu z poziomu kabiny operatora maszyny dodatkowo zwiększa wydajność pracy.

Eliminacja błędów

Stała kontrola poziomu lokalizacji łopaty lub lemiesza eliminuje ryzyko przekopań w ziemi. Ewentualne błędy w niwelacji terenu można na bieżąco korygować. Pozwala to uniknąć kosztownych poprawek. W przypadku wykorzystania systemu niwelacji terenu do układania kruszywa urządzenie optymalizuje zużycie materiału. To w przypadku szeroko zakrojonych zadań drogowych lub budowlanych generuje znaczne oszczędności.

Optymalne wykorzystanie załogi

Jednoosobowa obsługa systemu niwelacji terenu pozwala na przeniesienie większości zespołu do innych zadań. To skraca czas realizacji oraz wpływa na koszty wykonania usługi. Dodatkowym atutem jest możliwość rozpoczęcia równania terenu działki lub drogi natychmiast po włączeniu czujnika.

Bezpieczeństwo i ochrona urządzenia: Jak zabezpieczony jest system niwelacyjny MC-1D Nivel System?

Urządzenie posiada pancerną obudowę w klasie odporności IP54 , która chroni wnętrze przed pyłem oraz bryzami deszczu. Wysoką odporność na warunki atmosferyczne uzupełnia dodatkowa amortyzacja wewnętrznych zespołów. To zabezpiecza je przed uszkodzeniem mechanicznym.

Dodatkowym elementem wspierającym jest dostępność części zamiennych. Jako pomysłodawca, wykonawca i dostawca systemów niwelacji terenu i kontroli pracy maszyn budowlanych mamy silnie rozwiniętą obsługę posprzedażową. Dział Serwisowy zapewnia niezwłoczną naprawę.
