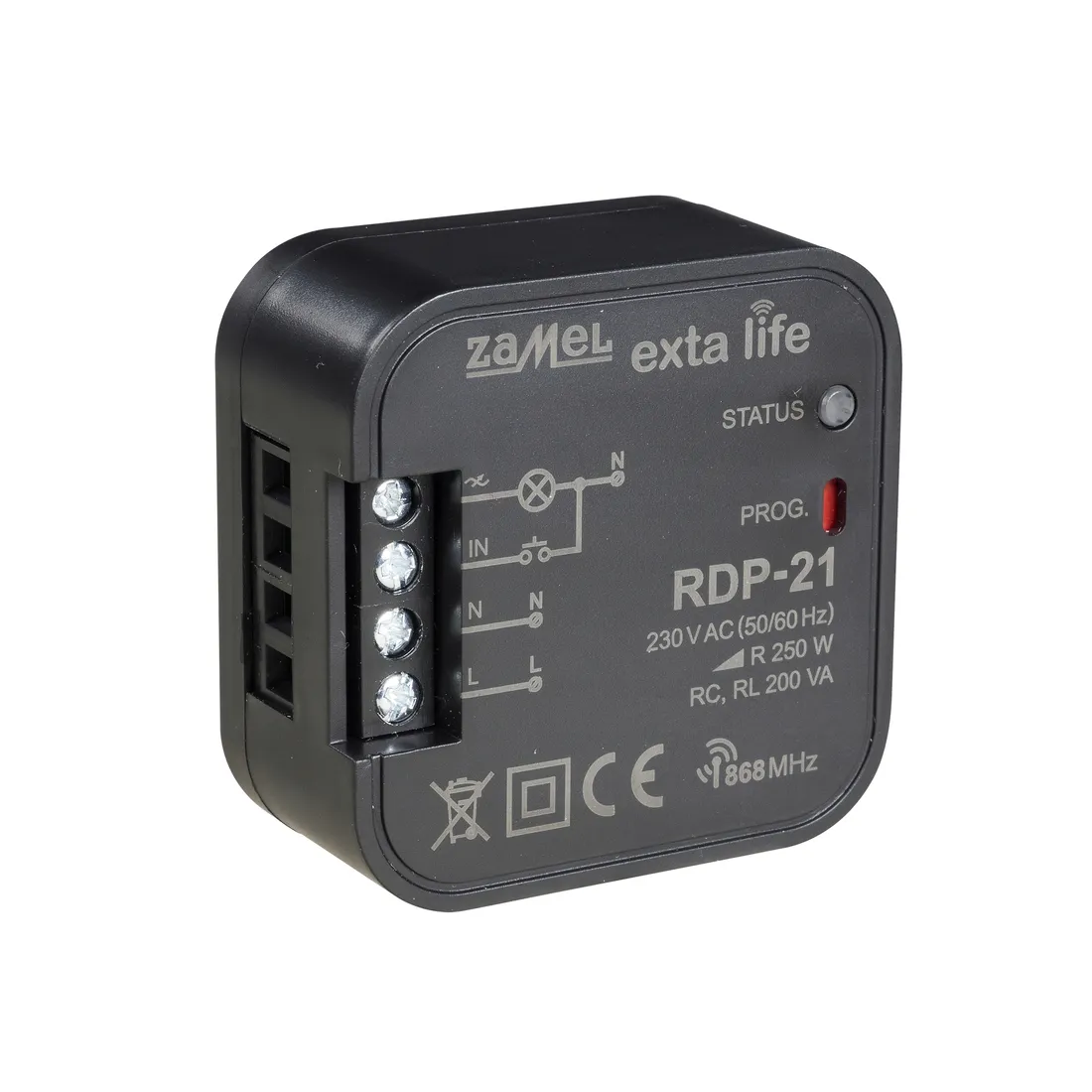

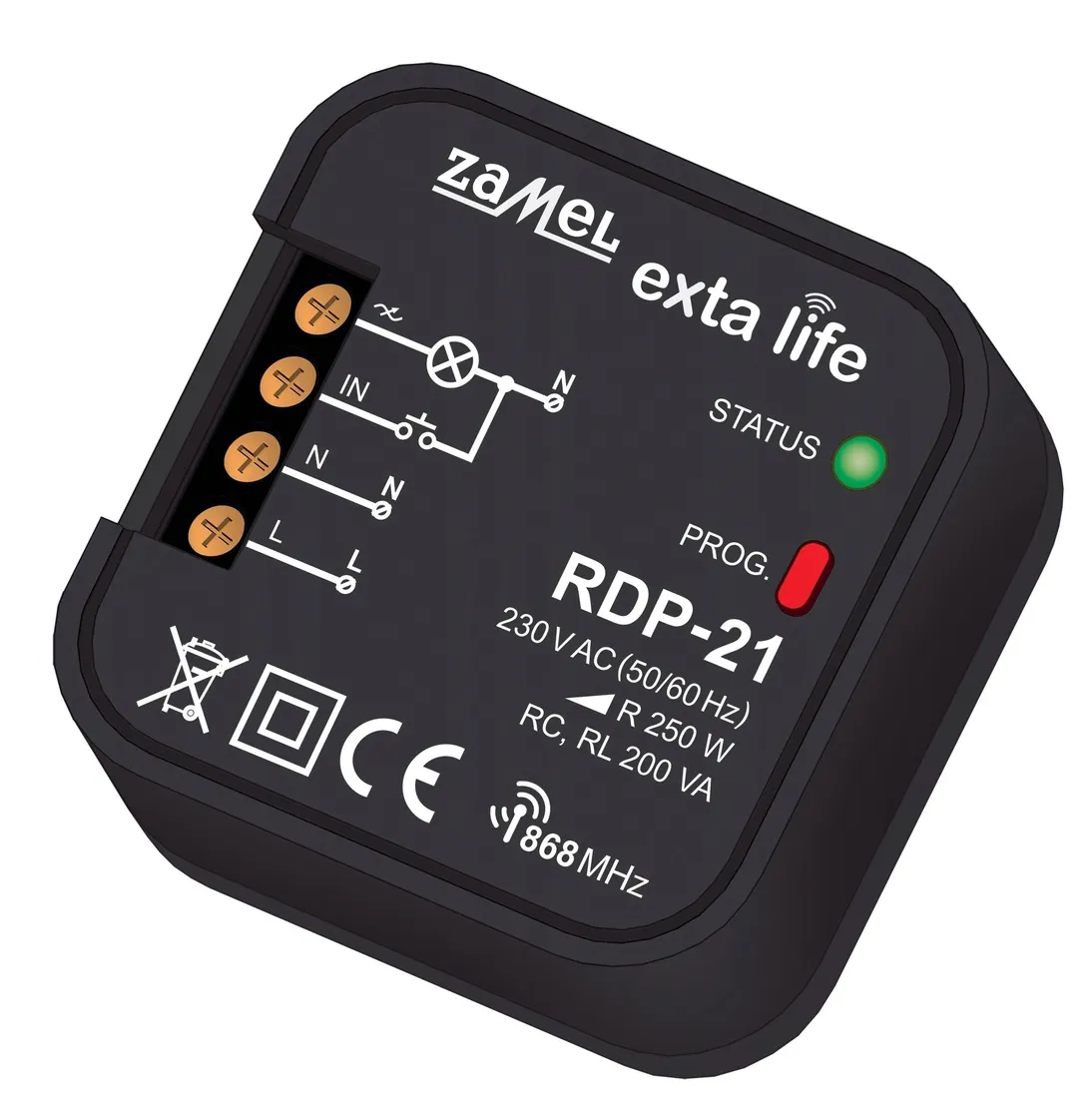

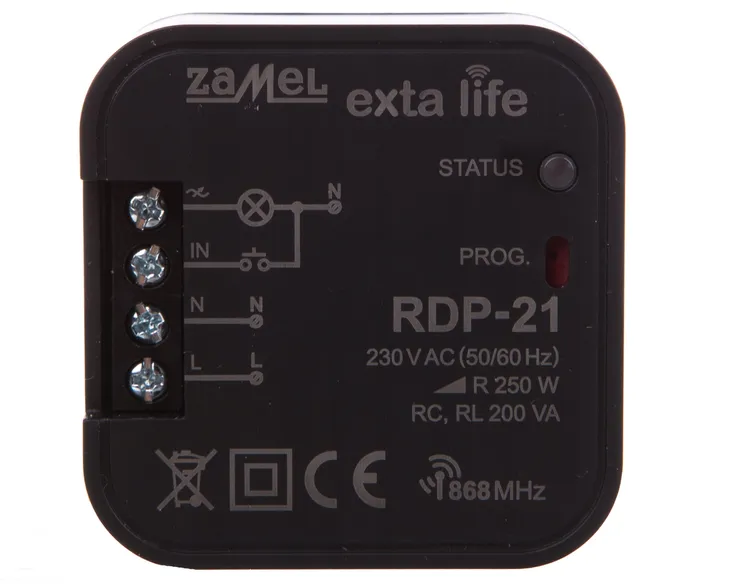

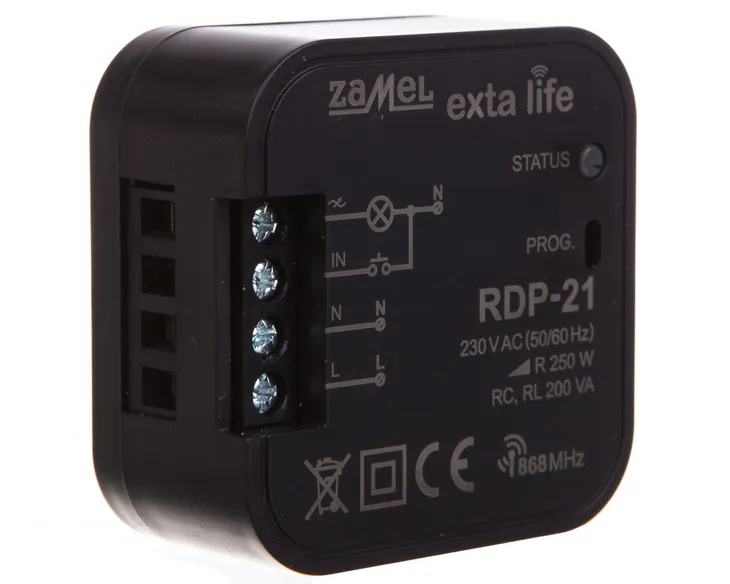

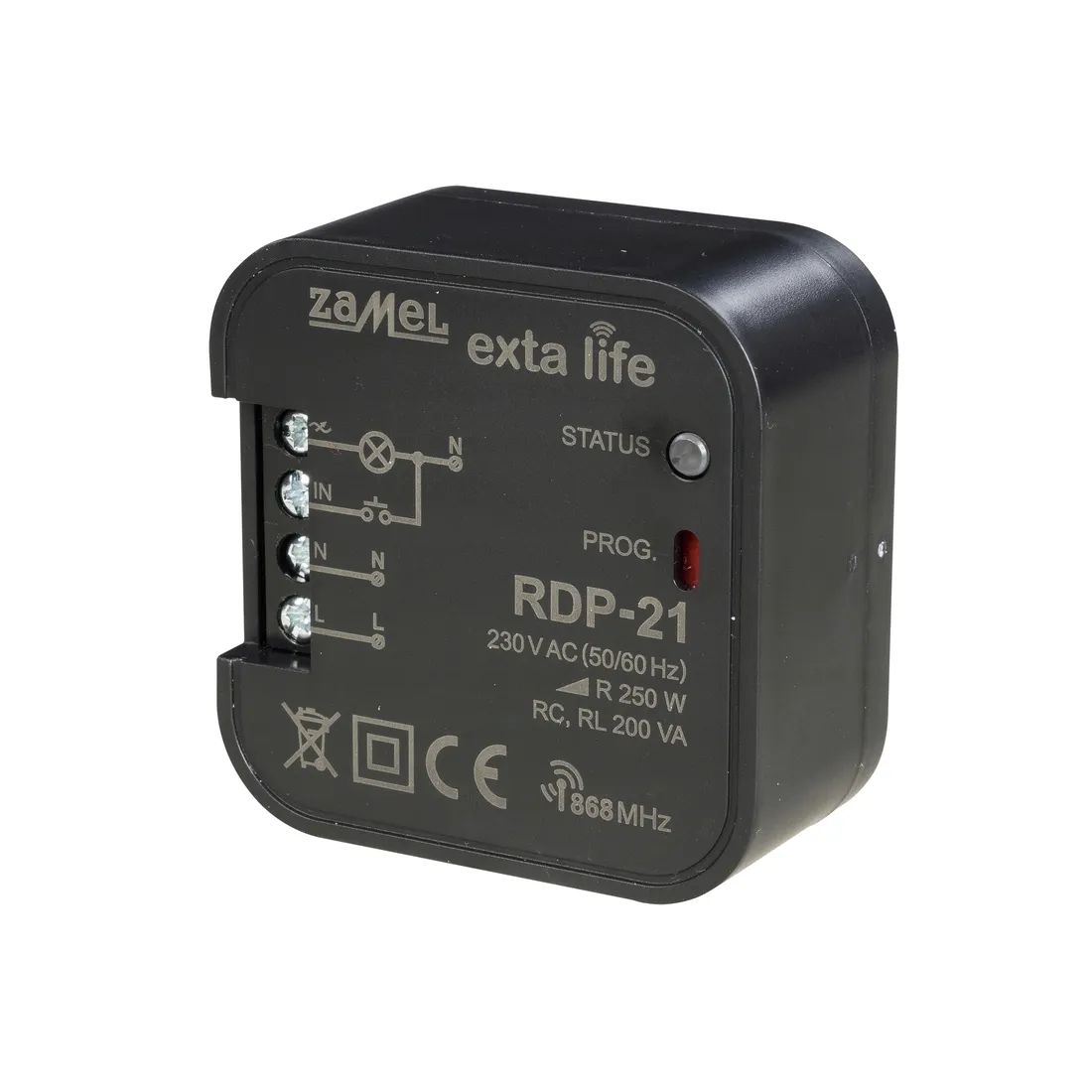

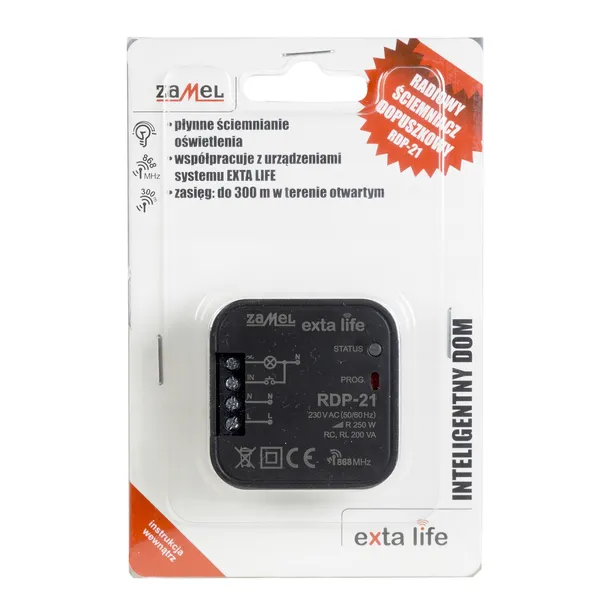

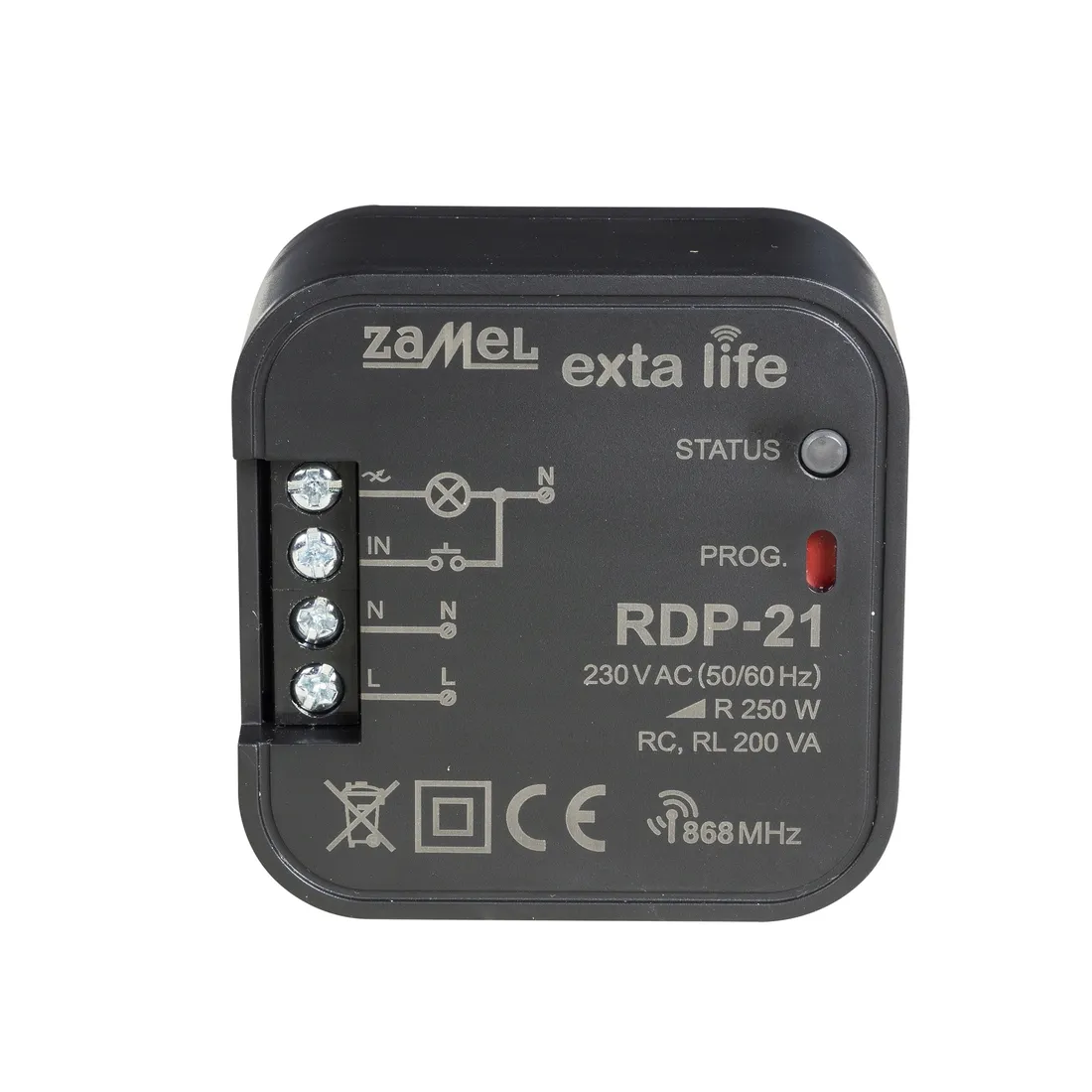

ZAMEL LIFE ŚCIEMNIACZ OŚWIETLENIA LED 230V RDP-21

Radiowy ściemniacz

ZAMEL RDP-21

• Miej pełną kontrolę w ręku! Sprawdzaj stan ściemniacza w aplikacji mobilnej
• Koniec z ciągłym ustawianiem jasności! Wbudowana pamięć zachowa Twoje ustawienia do kolejnego załączenia światła
• Nie trać pieniędzy na wymianę żarówek! Współpracuje z tradycyjnymi żarówkami i lampami halogenowymi
• Idealny do zarządzania oprawkami LEDIX!
• Współpracuje z systemem EXTA Life

Ściemniacz RDP-21 przeznaczony jest do regulacji natężenia oświetlenia lamp wyposażonych w konwencjonalne żarówki żarowe i halogenowego 230 V AC oraz źródła światła zasilane przez

transformator elektroniczny lub toroidalny.

• Zmiana natężenia oświetlenia jest możliwa także dla wybranych ściemnialnych żarówek LED i ściemnialnych świetlówek CFL.
• Sterowanie ściemniaczem może być prowadzone bezprzewodowo z poziomu nadajników lub kontrolera EXTA LIFE oraz przewodowo z poziomu łącznika pojedynczego monostabilnego lub bistabilnego.
• Do sterowania przewodowego wykorzystuje się wejście IN konfigurowane w aplikacji mobilnej.
• Dzięki komunikacji dwukierunkowej pomiędzy odbiornikiem a kontrolerem aktualny stan ściemniacza wskazywany jest w aplikacji mobilnej (stan ON/OFF + poziom natężenia oświetlenia w %).
• Taki sposób komunikacji umożliwia także parametryzację odbiornika oraz zdalne dopisywanie nadajników (bez fizycznego dostępu do odbiornika).
• Algorytm kodowania ramek zapewnia bezpieczeństwo sterowania.
• RDP-21 poza kontrolerem może być równolegle sterowany z poziomu nadajników systemu EXTA LIFE.
• Do odbiornika można wpisać większą liczbę nadajników co daje możliwość niezależnego sterowania z kilku miejsc.
• Urządzenie przeznaczone jest do montażu w puszkach instalacyjnych pod- i natynkowych.
• Odbiornik posiada zaimplementowaną funkcję zdalnej aktualizacji oprogramowania z poziomu kontrolera.
• Programowane czasy rozjaśniania i ściemniania oraz ustawiany minimalny i maksymalny poziom świecenia dodatkowo zwiększają funkcjonalność ściemniacza.

Cechy:

• kompatybilny z kontrolerem oraz nadajnikami systemu EXTA LIFE,
• transmisja dwukierunkowa – wizualizacja stanu ściemniacza w aplikacji mobilnej,
• element sterujący: 2 x tranzystor MOSFET,
• ściemnianie realizowane jako „leading edge” – załączenie wyjścia w „0”,
• współpraca z oświetleniem konwencjonalnym żarowym i halogenowym 230V,
• współpraca ze źródłami światła zasilanymi przez transformator elektroniczny lub toroidalny,
• współpraca z wybranymi żarówkami LED ściemnialnymi oraz ściemnialnymi świetlówkami kompaktowymi CFL,
• programowalne wejście zewnętrzne,
• możliwość podłączenia łącznika monostabilnego lub bistabilnego,
• 4 tryby pracy przy współpracy z nadajnikami (1-przyciskowy, 2-przyciskowy, czasowy, komfortowy),
• 2 tryby pracy przy współpracy z kontrolerem (załącz/wyłącz + regulacja natężenia oświetlenia, czasowy),
• pamięć ostatniej nastawy poziomu świecenia,
• programowalny czas rozjaśniania i ściemniania,
• programowalny minimalny i maksymalny poziom świecenia,
• możliwość aktualizacji oprogramowania,
• montaż w puszcze instalacyjnej Ø60 mm

Dane techniczne:

• Znamionowe napięcie zasilania: 230 VAC 50/60 Hz
• Znamionowy pobór mocy: 0,5 W
• Transmisja / Sposób transmisji: radiowa – pasmo ISM 868 MHz / dwukierunkowa - 9600 bps
• Kodowanie: algorytm oparty o klucz 128 bitowy
• Zasięg działania: do 250 m w terenie otwartym
• Sygnalizacja optyczna pracy: tak - dioda LED zielona
• Ilość sparowanych przycisków: maksymalnie 96 par
• Informacja o aktualnym stanie odbiornika:
• tak – w aplikacji mobilnej EXTA LIFE
• (stan ON/OFF + wartość % natężenia oświetlenia)
• Tryby pracy przy współpracy z nadajnikami systemu EXTA LIFE: jednoprzyciskowy, dwuprzyciskowy, czasowy, komfortowy
• Tryby pracy przy współpracy z kontrolerem EXTA LIFE:
• załączenie, wyłączenie, regulacja natężenia oświetlenia za pomocą
• suwaka, załączenie czasowe, maksymalnie 4 ustawienia „ulubione”
• Ilość wejść zewnętrznych: 1
• Pamięć poziomu: tak
• Współpraca z łącznikami*: monostabilnymi (przyciski), bistabilnymi
• Funkcjonalność z łącznikami monostabilnymi:załączenie do ostatniego ustawionego poziomu,załączenie na 100% jasności,regulacja jasności, załączenie czasowe
• Funkcjonalność z łącznikami bistabilnymi:załączenie do ostatniego ustawionego poziomu,załączenie na 100% jasności,wyłączenie, załączenie czasowew przypadku łącznika bistabilnego każda zmiana stanu łącznika powoduje zmianę stanu wyjścia na stan przeciwny
• Zakres nastawy czasu: 1 s 18 h
• Element sterujący: 2 x tranzystor MOSFET
• Sposób sterowania: „leading edge” – załączenie wyjścia w „0”
• Wspierane obciążenia:konwencjonalne żarowe i halogenowe 230 VACoświetlenie 12 V zasilane przez transformator elektroniczny (ELV)oświetlenie 12 V zasilane przez transformator magnetyczny (MLV)wybrane ściemnialne żarówki LEDwybrane ściemnialne świetlówki CFL
• Ilość kanałów wyjściowych: 1
• Maksymalna obciążalność wyjścia:250 W dla obciążeń R – żarówki konwencjonalne i halogenowe200 VA dla obciążeń RC – transformatory elektroniczne, ściemnialne świetlówki CFL, ściemnialne żarówki LED200 VA dla obciążeń RL – transformatory magnetyczne
• Liczba zacisków przyłączeniowych: 4 (przewody o przekroju do 2,5 mm2)
• Mocowanie obudowy: puszka instalacyjna Ø60 mm
• Temperaturowy zakres pracy: -10 do +55 °C
• Stopień ochrony obudowy: IP20
• Klasa ochronności: II
• Wymiary: 47,5 x 47,5 x 20 mm
• Waga: 0,04 kg
• Zgodność z normami: PN-EN 60669, PN-EN 60950, PN-EN 61000
• PN-ETSI EN 300 220-1, PN-ETSI EN 300 220-2
• * typ łącznika konfigurowany z poziomu aplikacji mobilnej exta life
• ** osobno programowany czas dla nadajników radiowych, dla wejścia zewnętrznego oraz dla sterowania z poziomu aplikacji exta life
