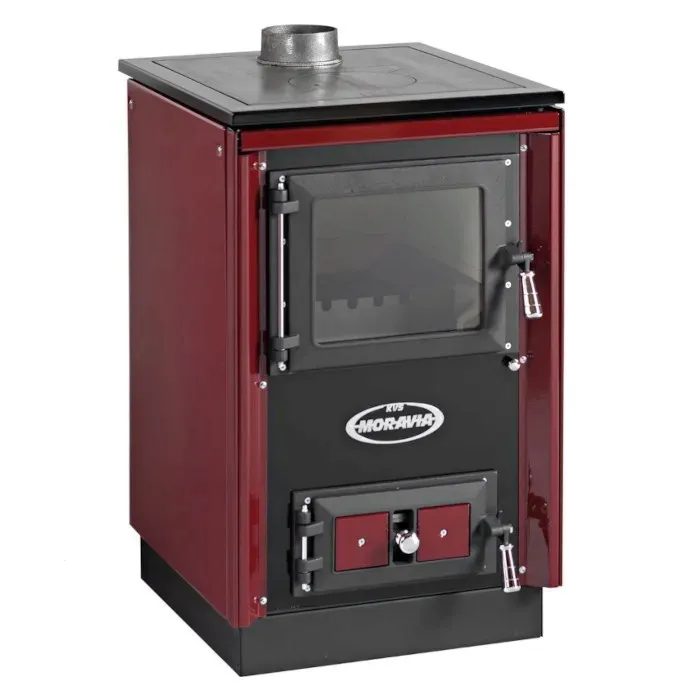

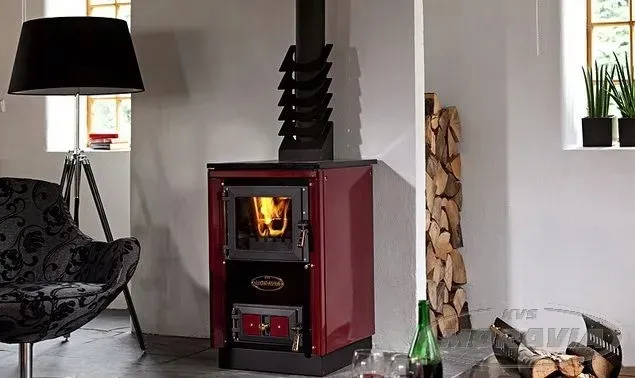

PIECOKUCHNIA Z PŁASZCZEM / WYMIENNIKIEM NA DREWNO KVS MORAVIA 9114-V ECO

PIECOKUCHNIA Z PŁASZCZEM / WYMIENNIKIEM NA DREWNO KVS MORAVIA 9114-V ECO

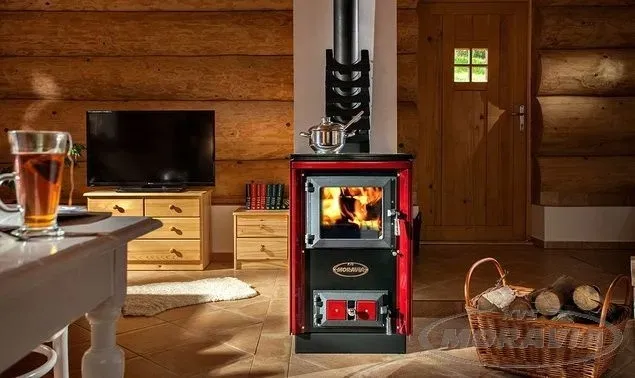

Piecokuchnia na drewno i brykiet drzewny przeznaczona do ogrzewania, gotowania i podgrzewania pokarmów.

Piecokuchnie serii 9114 to połączenie najwyższej jakości materiałów i wykończenia z dbałością o detale oraz rustykalnego, tradycyjnego stylu w jednym funkcjonalnym urządzeniu.

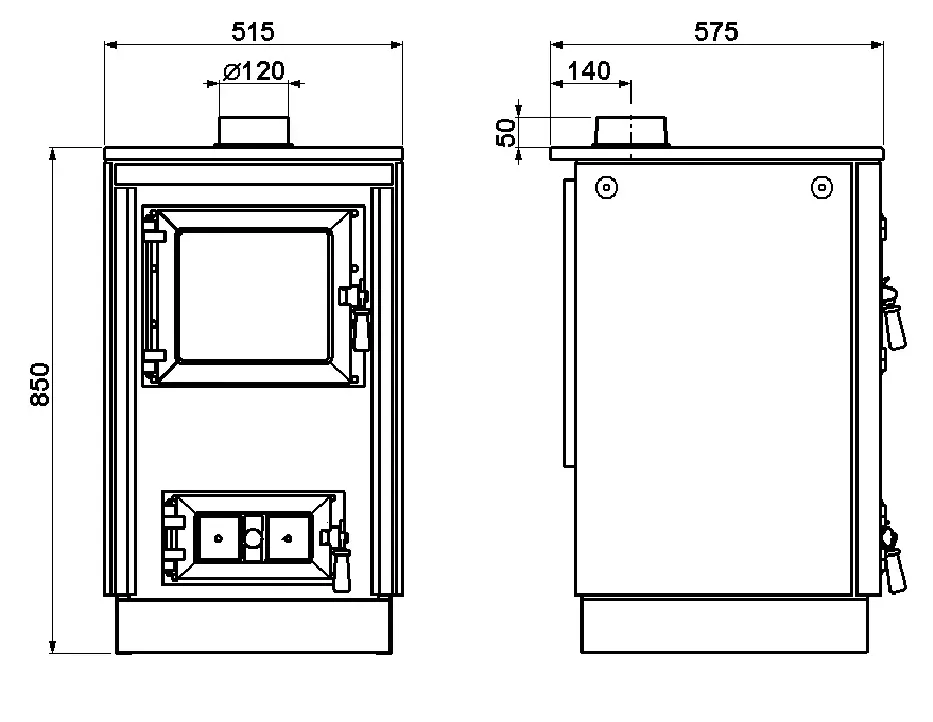

Stylowy oraz kompaktowy model, o szerokości tylko 515mm. Modele tej serii cechują się wysoką wydajnością grzewczą oraz zostały wyposażone w wtórny dopływ powietrza, co powoduje efektywniejsze spalanie. Wersja z płaszczem wodnym (typ 9114-V) umożliwia podłączenie do instalacji C.O. lub podgrzewu ciepłej wody użytkowej w zasobniku CWU. Kuchenka posiada regulację temperatur podgrzewu, przez co doskonale nadaje się do gotowania potraw. Posiada wyjątkowo dużą komorę paleniska, z możliwością spalania drewna o długości do 350 mm i średnicy 230 mm. Drzwi komory paleniska zostały wykonane z żaroodpornego szkła oraz umożliwiają wizualne kontrolowanie procesu spalania. Możliwość podłączenia do komina od góry centralnie w tylnej części płyty grzewczej

Specyfikacja produktu:

• Moc grzewcza: 7-9 kW, 3,4-7kW do instalacji C.O.
• Moc nominalna: 7,8 kW
• Ogrzewana kubatura: do 200m3
• Sprawność grzewcza: 78,6%
• Minimalny ciąg kominowy: 15 Pa
• Średnica czopucha: 120 mm

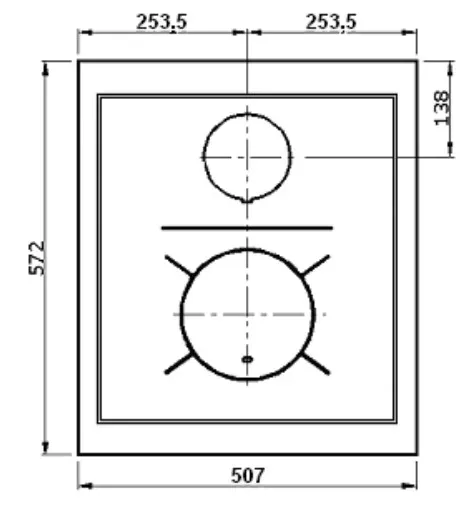

• Podłączenie do komina: Od góry centralne
• Zużycie paliwa: 2,1 kg/h
• Paliwo podstawowe: drewno, brykiet drzewny
• Waga: ~ 140kg
• Pojemność wodna: 15 L
• Zasilanie/powrót – średnica: 1 „
• Klasa efektywności energetycznej: A

Charakterystyka:

• Świetny występ
• Nowoczesny design w stylu rustykalnym
• Duży palenisko na drewno opałowe o długości do 350 mm
• Wymiennik wbudowany w piec gwarantuje jego dobrą funkcjonalność
• Szklane drzwi paleniska umożliwiające wizualną kontrolę zużycia paliwa
• Podłączenie do komina z pieca o średnicy 120 mm
• Wygodna regulacja przepływu spalin i mocy

Ten typ z podgrzewaczem wody (wymiennikiem) łączy w sobie zalety urządzenia przeznaczonego do gotowania i podgrzewania posiłków oraz kotła centralnego ogrzewania. Typ 9114-V zachwyca również tym, że przez szklane drzwiczki paleniska można obserwować buchający ogień. Materiały użyte do produkcji tego typu urządzeń są podobne w porównaniu do innych typów urządzeń KVS MORAVIA.

Urządzenie zostało zaprojektowane tak, aby przy zachowaniu funkcji gotowania, jego potencjał można wykorzystać również do ogrzewania innych pomieszczeń. Urządzenie wyposażone w podgrzewacz wody ma dłuższą żywotność niż urządzenia bez podgrzewacza, dlatego podczas pracy należy częściej uzupełniać paliwo i czyścić ruszt. Nie można skonfigurować stałej operacji. Urządzenie przeznaczone jest do ogrzewania mniejszych jednostek mieszkalnych i domków letniskowych.

Palenisko tradycyjnie wykonane jest z płyt szamotowych o grubości 40 mm i solidnego żeliwnego dna wyłożonego ogniotrwałym betonem oraz rusztem żeliwnym. Ponieważ ten typ pieca posiada duże drzwi wejściowe do paleniska (szerokość 300 mm x wysokość 245 mm), można wkładać do niego polana o średnicy do 230 mm i długości 350 mm. Z tego punktu widzenia ten typ będzie bardziej odpowiedni, jeśli wolisz podgrzewanie niż pieczenie i gotowanie.

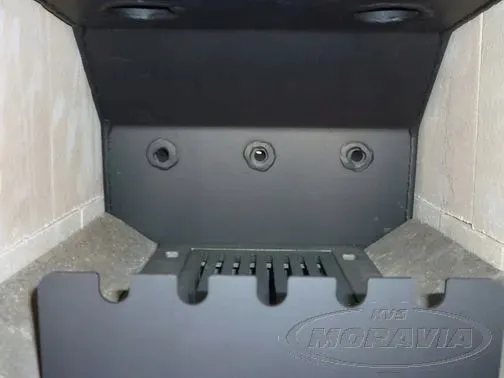

Intensywność spalania regulowana jest poprzez dopływ powietrza pierwotnego i wtórnego. Sterowanie dopływem powietrza pierwotnego odbywa się za pomocą róży powietrznej umieszczonej na drzwiczkach popielniczki. Dodatkowe podgrzane powietrze jest zasysane do paleniska przez otwory w tylnej szamotowej glinie i jest kontrolowane za pomocą pręta, którego koniec znajduje się na przedniej ścianie pieca, pod drzwiczkami paleniska. Ponadto do spalania przyczynia się powietrze zasysane przez rowki w drzwiczkach paleniska. Tego nie da się regulować. Pod wpływem dopływu dodatkowego powietrza następuje tzw. podwójne spalanie, w którym gazy powstałe w trakcie spalania ulegają ponownemu spaleniu. Dzięki temu procesowi dodane paliwo jest wykorzystywane w maksymalnym możliwym stopniu efektywniej.

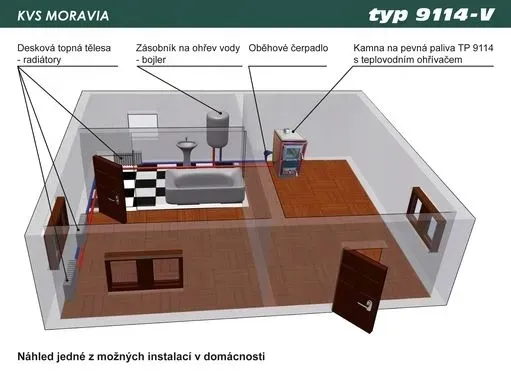

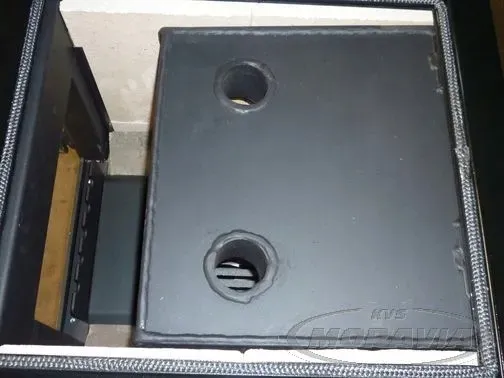

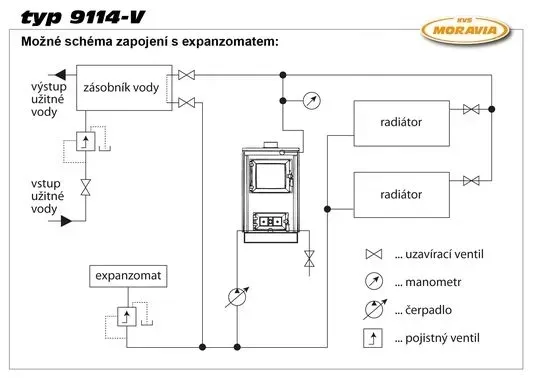

Podgrzewacz wody w kształcie litery L umieszczony jest z tyłu i z boku paleniska (zastępujący cegły szamotowe). Wyjścia do podłączenia do instalacji centralnego ogrzewania znajdują się na tylnej ścianie urządzenia. Ze względu na ograniczoną ilość miejsca w konstrukcji pieca, podgrzewacz wody jest mniejszy i dlatego ma mniejszą pojemność wodną. W związku z tym zalecamy podłączenie pieca do instalacji z wymuszonym obiegiem wody (z pompą).

Urządzenia z podgrzewaczem wody nie można używać bez podłączenia do instalacji grzewczej!  w maksymalnym możliwym zakresie.

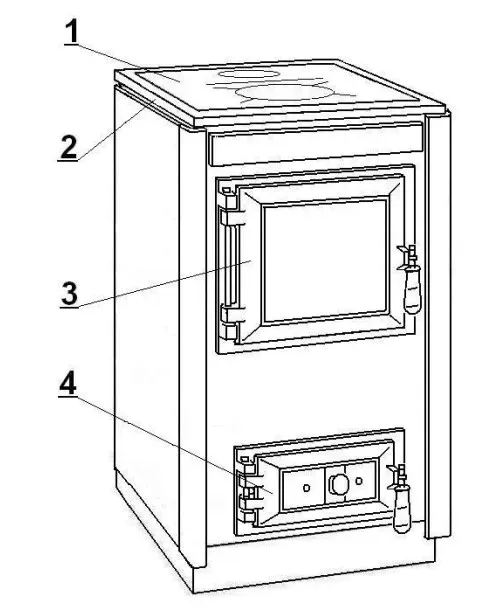

MORAVIA 9114 - TECHNOLOGIA

1. Górna część płyty grzewczej
2. Rama górnej części płyty grzewczej
3. Drzwi paleniska
4. Drzwi komory popielnika
