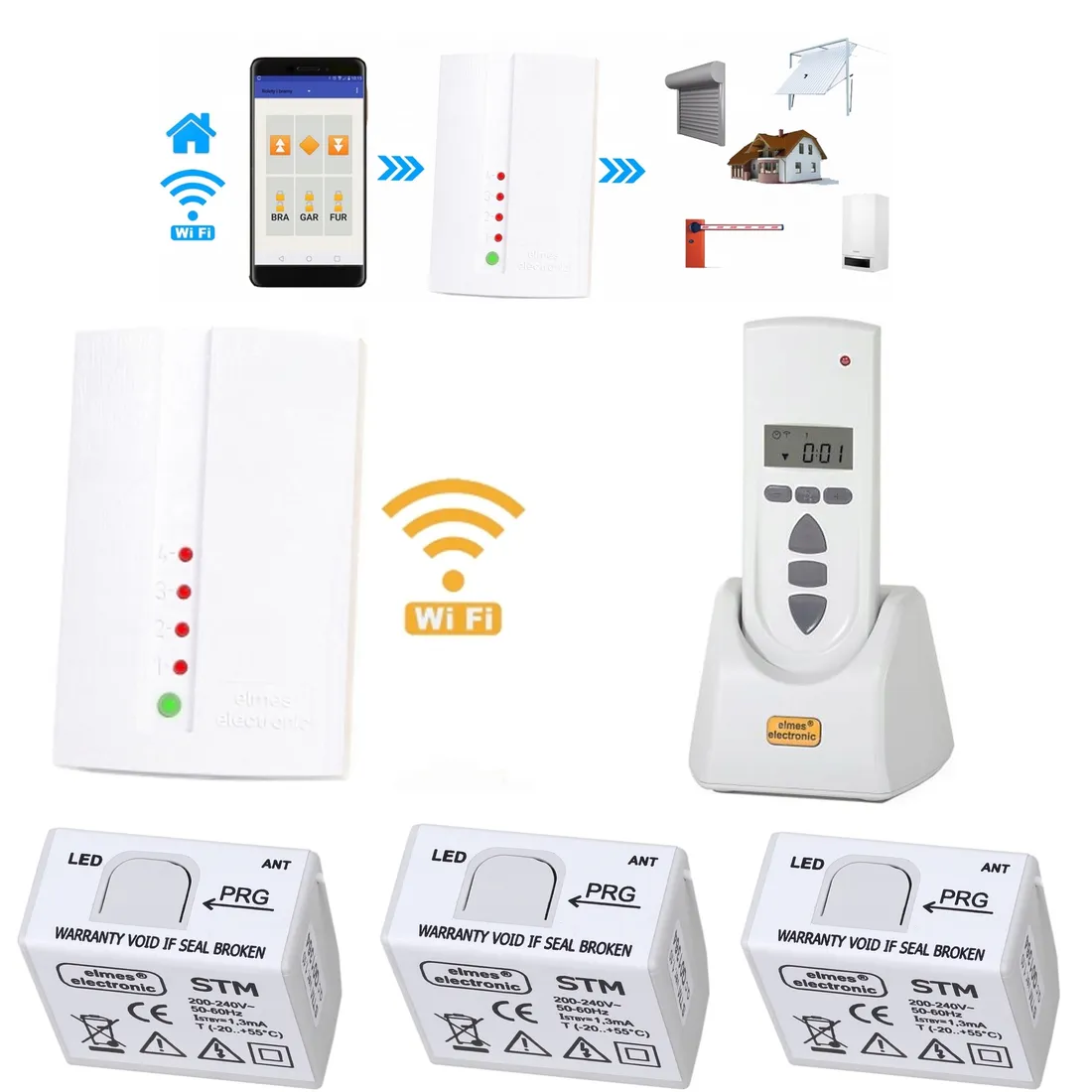

Komplet: 3x STM sterownik rolety + STX LCD v.2 pilot 35 kan. + WF1 - ELMES

Uwaga!!!

Proponuję zakup odpowiedniego i całego ZESTAWU do sterowania rolet, ponieważ jest TAŃSZY, niż jednostkowy wybór w/w elementów.

3x STM - sterownik

STX pilot

WF1 moduł Wi-Fi - BEZ zasilacza sieciowego 230VAC/12VDC

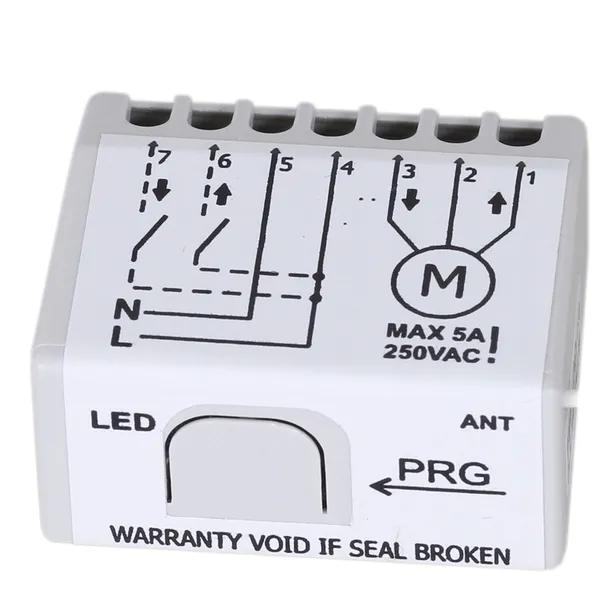

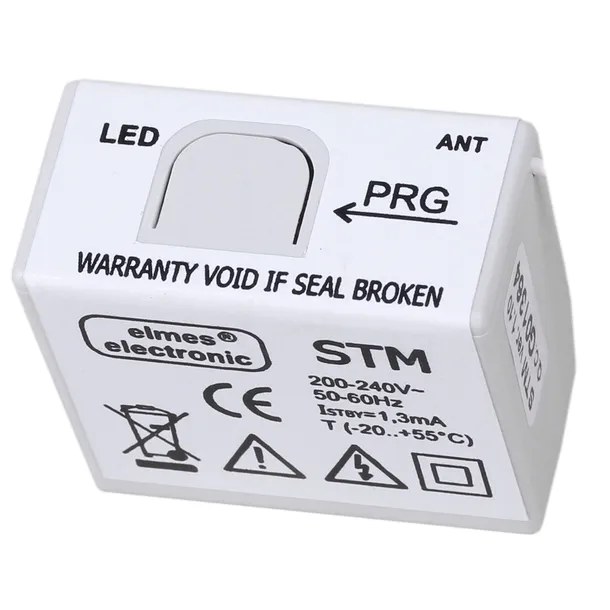

STM - miniaturowy sterownik do 1 rolety - ELMES.

Sterownik STM przeznaczony jest do sterowania roletą, do napędu której zastosowano

silnik indukcyjny prądu zmiennego 230V~ z wyłącznikami krańcowymi.

Dzięki miniaturowej obudowie sterownik można instalować w puszce instalacyjnej podtynkowej

o głębokości 60mm, pod typowym, ściennym włącznikiem do rolet.

Większe puszki instalacyjne dostępne są np. w firmie "Simet". Sterownik można także instalować w obudowie rolety.

STM może być sterowany z dwóch lub trzech przycisków pilota oraz modułu WF1 - Wi-Fi

• DWA przyciski dotyczą pilotów :

U2T, DWB100H, DWM50HT, DW200HT, U4T. CH4HT, CH4H200, CH8HT, CH32HT

W powyższym trybie jeden przycisk włącza i wyłącza otwieranie, a drugi - zamykanie

• TRZY przyciski dotyczą pilotów : STX, CH3NT,

W powyższym trybie jeden przycisk otwiera roletę, drugi - zamyka, a trzeci - zatrzymuje ruch w obu kierunkach.

NIE jest możliwe sterowanie rolety tylko JEDNYM przyciskiem pilota.

Sterowniki można "sprząć" z systemem alarmowym za pomocą zmodyfikowanego nadajnika.

DANE TECHNICZNE:

• zasilanie: 230VAC (0,3VA w stanie spoczynku, 0,5VA przy załączeniu przekaźnika),
• obciążalność wyjść na silnik: 250V~ 5A max.,
• odbiornik radiowy superheterodynowy 433,92MHz,
• pamięć 112 pilotów,
• napięcie na wejściach sterujących nr 6 i 7: 250V~ max.,
• czas podtrzymania wyjść przekaźnikowych: 0,5s do 4h,
• zakres temperatur pracy od -20 do +55ºC,
• wymiary zewnętrzne (d/s/w) 42/35/21mm

*****

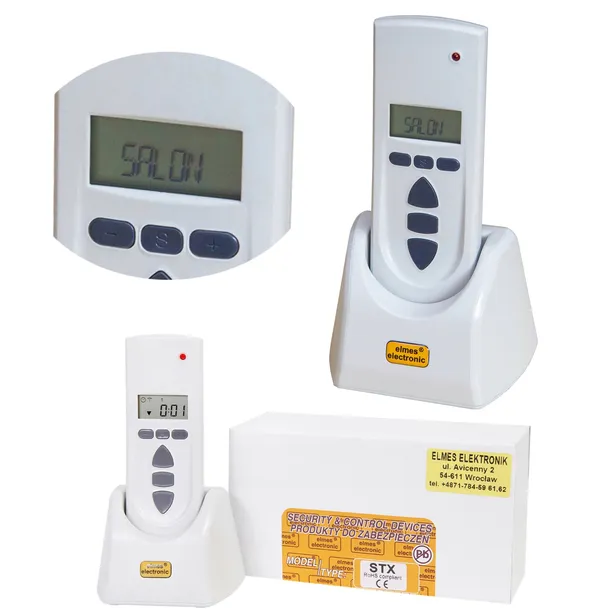

STX v.2 pilot - NAZWY w pilocie są edytowalne.

NOWA wersja pilota o symbolu STX v.2, w której zamiast numeru kanału, wyświetlana jest przyjazna, 8-znakowa nazwa, którą można samemu edytować.

Pilot Elmes Elektronik STX v.2 z zegarem czasu rzeczywistego udostępnia użytkownikowi 35 kanałów sterowania.

Każdy z tych kanałów zapewnia możliwość sterowania ręcznego urządzeniami odbiorczymi.

Dodatkowo, kanały 1..8 posiadają automatykę zegarową, która daje możliwość automatycznego otwierania i zamykania,

np. rolet okiennych, o wybranych przez użytkownika porach dnia.

Każdy z kanałów 1..8 ma niezależny program zegarowy, a w każdym z nich można zaprogramować,

dla każdego dnia tygodnia z osobna lub dla wszystkich dni razem, jedną lub dwie pory otwierania i zamykania.

System kodowania zmiennego KEELOQ®

Transmisje alarmowe są dynamicznie kodowane w systemie KEELOQ®, firmy Microchip USA, zapewniając najwyższy poziom bezpieczeństwa.

Każde naciśnięcie przycisku pilota powoduje wygenerowanie i wysłanie nowego kodu, co odbiornik śledzi i reaguje wyłącznie na nowy kod.

Kod raz użyty nie jest już akceptowany, co uniemożliwia ponowne użycie kodów przechwyconych.

SPECYFIKACJA :

5 lat pracy bez wymiany baterii przy założeniu 10 krotnego użycia pilota dziennie.

• Pasmo radiowe 433,92MHz, moc <10mW.
• Zasilanie: bateria CR2450, pobór prądu: 5uA w spoczynku.
• 35 kanałów sterowania.
• 8 kanałów z programem zegarowym, 2 cykle otwarcia/zamknięcia na dobę dla każdego dnia tygodnia z osobna.
• Sygnalizacja słabej baterii.
• Zakres temperatur pracy: od 0 st. C do +40 st.C.
• Wymiary (d/s/w) 127/41/17mm

Pilot NIE jest SAMOKOPIUJĄCY, ani KLONUJĄCY się z dowolnym urządzeniem.

Pilot będzie współpracował TYLKO z urządzeniami prod. ELMES i MUSI pierw być zaprogramowany do odbiornika radiowego.

dlatego KONIECZNIE trzeba mieć dostęp do odbiornika, aby wprogramować nowego pilota.

***

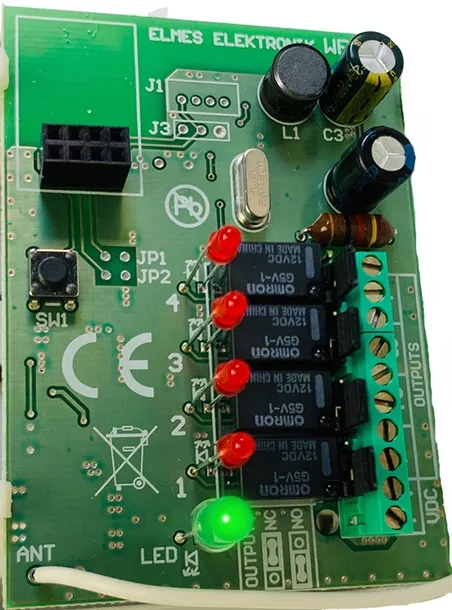

WF1 moduł Wi-Fi - BEZ zasilacza sieciowego 230VAC/12VDC

Moduł przeznaczony jest do sterowania odbiornikami na pasmo 434MHz za pomocą smartfonu z systemem Android.

Współpracuje wyłącznie z urządzeniami z kodem zmiennym KEELOQ® produkcji Elmes Elektronik.

Moduł posiada także 4 wyjścia przekaźnikowe.

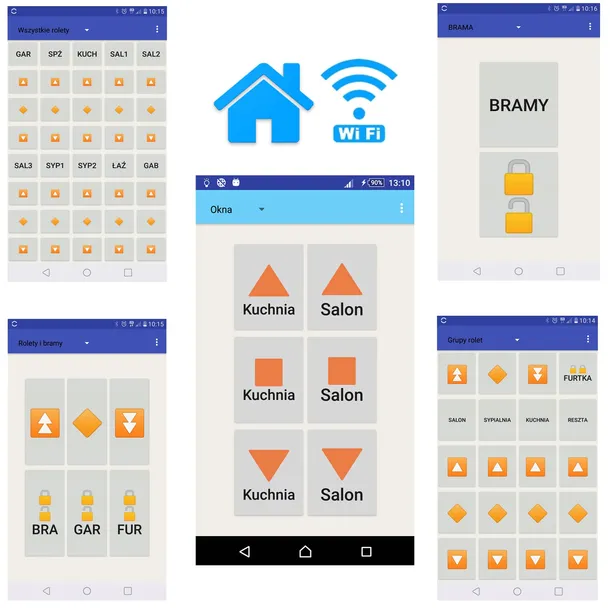

Sterowanie odbywa się za pomocą aplikacji "Elmes Control", którą można pobrać z „Google Play Store”.

Sterowanie może odbywać się w ramach lokalnej sieci Wi-Fi oraz z dowolnego miejsca na świecie - na dwa sposoby:

• Twój router posiada stały, publiczny adres IP przyznany mu przez dostawcę internetu.
• Twój router nie posiada stałego, publicznego adresu IP, tylko tzw. dynamiczny adres IP. To oznacza, że jego adres zmienia się. W takim przypadku należy skorzystać z usługi dynamicznego serwera nazw, ang. DDNS (Dynamic Domain Name System), którą świadczy wielu dostawców, np. „no-ip”, „dyndns”. Dzięki tej usłudze, naszemu routerowi zostanie przypisana stała nazwa (np. „nasz_router.ddns.net”), przez którą będzie można się do niego zawsze odwołać, mimo zmieniającego się jego adresu IP.

Sterowanie globalne wymaga przekierowania portu w routerze - w sieci jest wiele poradników, jak to zrobić.

Sposób działania modułu WF1:

Moduł WF1 - w zależności od rodzaju komendy - zareaguje na to polecenie w jeden z następujących sposobów:

1) wyśle, trwającą około 1 s transmisję radiową na paśmie 434MHz, która wysteruje odbiornik radiowy Elmes,

2) załączy na stałe, wyłączy, albo załączy na 1,5 s jeden z 4 przekaźników znajdujących się na płycie modułu

Specyfikacja:

• nadajnik radiowy na pasmo 433.92 MHz, moc <10mW, zmienno-kodowy, odpowiednik 30 pilotów ośmioprzyciskowych, współpraca ze wszystkimi odbiornikami Elmes Elektronik za wyjątkiem RP501;
• 4 wyjścia przekaźnikowe, 1A/125V, typ NO lub NC (przełączane zworką);
• zasilanie 11..18V, pobór prądu: 32mA w spoczynku, 93mA przy załączonych wszystkich przekaźnikach;
• zakres temperatur pracy: od -25 st.C do +55 st.C;
• wymiary (dł./szer./wys.): 96/63/28mm;
