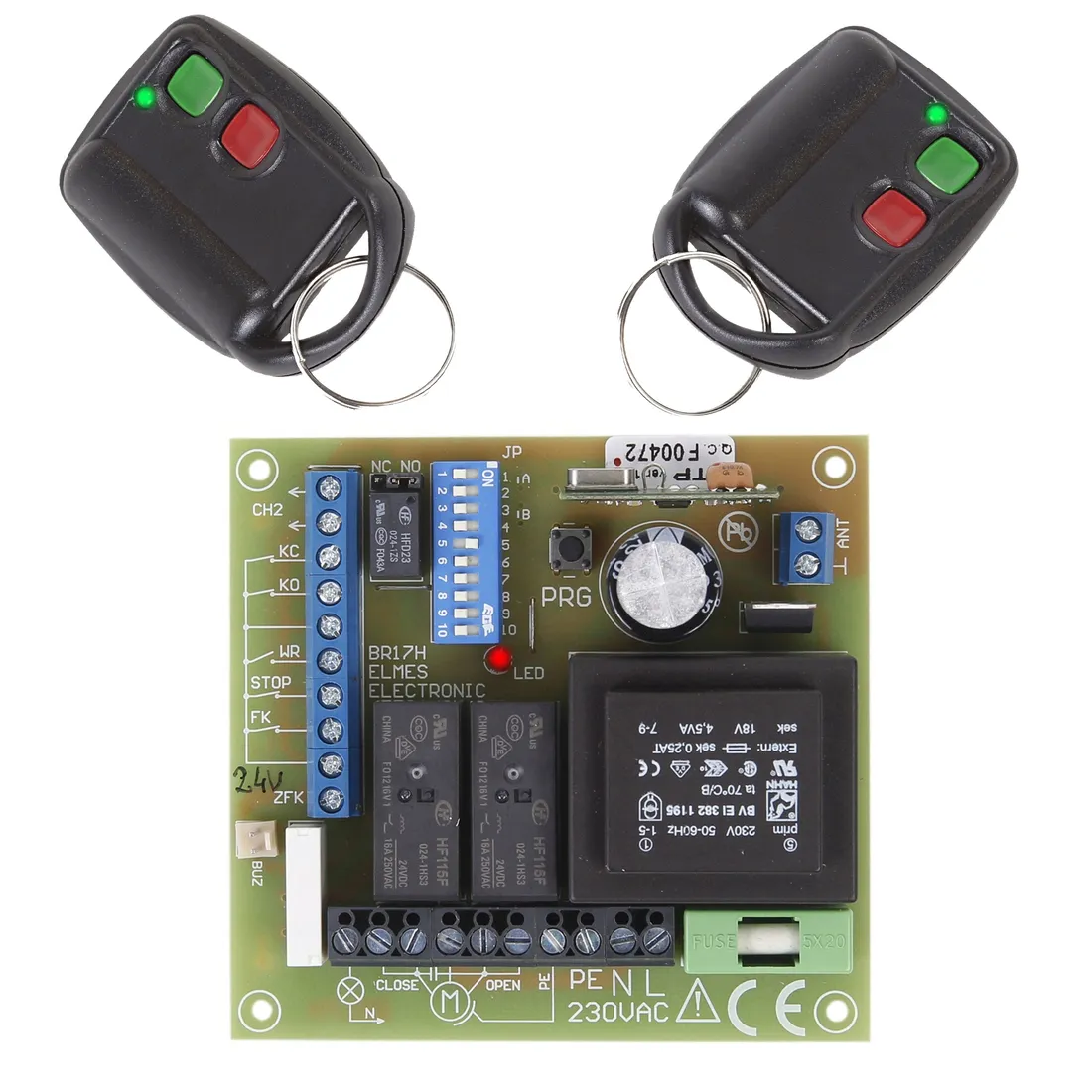

Komplet: STP sterownik do jednej bramy na 230VAC + 2x DWB100HT pilot ELMES

STP + 2x pilot DWB100HT

Opis:

STP – sterownik do bramy z JEDNYM silnikiem na 230V AC.

Uwaga! - STP występuje też w różnych konfiguracjach sprzętowych i dot. zastosowania różnych typów pilotów ELMES, lamp sygnalizacyjnych, fotokomórek i wył. krańcowych.

Współpraca TYLKO z pilotami prod. ELMES oraz wybranymi modelami pilotów prod. PROXIMA dedykowanymi wyłącznie dla urządzeń ELMES.

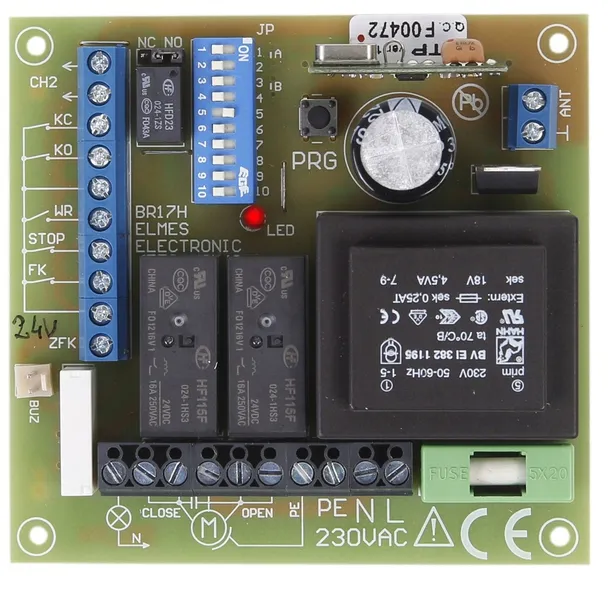

STP

Urządzenie przeznaczone jest do zdalnego sterowania bramą, do napędu której zastosowano jednofazowy silnik prądu zmiennego 230VAC, umożliwiający pracę w dwóch kierunkach. Posiada następujące funkcje:

• transmisja radiowa z użyciem kodu zmiennego KEELOQ zapewniająca wysoki poziom bezpieczeństwa;
• superheterodynowy odbiornik radiowy;
• współpraca ze wszystkimi pilotami na pasmo 433,92 MHz produkcji Elmes Elektronik,
• pamięć pilotów: 112;
• sterowanie jednym lub dwoma przyciskami pilota:

  jednym - przycisk pilota steruje bramą w cyklu:

OTWIERANIE-STOP-ZAMYKANIE-STOP-OTWIERANIE…;

dwoma - pierwszy przycisk pilota steruje bramą w cyklu:

OTWIERANIE-STOP-OTWIERANIE.., drugi ‑ w cyklu: ZAMYKANIE-STOP-ZAMYKANIE…

• sterowanie pojedynczym wyłącznikiem przewodowym w cyklu:

OTWIERANIE-STOP-ZAMYKANIE-STOP-OTWIERANIE…;

• 4 tryby pracy
• tryby pracy: manualny, z samo zamykaniem i dwa tryby typu „parking”,
• automatyczne zamykanie po upływie zaprogramowanego czasu PAUZY (1sek  4min);
• współpraca z wyłącznikami krańcowymi typu NO lub NC (normalnie otwarte lub normalnie zwarte);
• programowany czas pracy silnika pozwalający na współpracę z napędami nie wyposażonymi w krańcówki;
• współpraca z fotokomórką typu NC z wyjściem normalnie zwartym;
• automatyczne otwarcie bramy po naruszeniu fotokomórki w czasie zamykania;
• wejście bezpieczeństwa STOP blokujące ruch bramy w obu kierunkach;
• wyjście na lampę ostrzegawczą (pulsującą) lub oświetleniową;
• dodatkowe, niezależne wyjście przekaźnikowe NO/NC sterowane oddzielnym przyciskiem pilota;
• funkcja ułatwiająca instalację – możliwość odwrócenia kierunków ruchu bramy i wyłączników krańcowych za pomocą zworek

Dane Techniczne:

• zasilanie: 230VAC;
• pobór mocy: maksymalnie 4VA,
• wyjścia przekaźnikowe silnika: 2 x NO, maksymalnie 16A/250VAC
• wyjście na lampę: maksymalnie 5A/250VAC,
• wyjście przekaźnikowe CH2: NO lub NC (przełączane zworką), separowane galwanicznie; obciążalność:
• 1A/24VDC lub 0,5A/125VAC; czas załączenia wyjścia: od 0,5 s do 2 min,
• wyjście zasilania fotokomórek: 24VDC, maksymalnie 150mA, zabezpieczone bezpiecznikiem polimerowym,
• wejście na fotokomórkę typu NC (normalnie zwarta),
• wejście bezpieczeństwa STOP typu NC (normalnie zwarte),
• wejścia na wyłączniki krańcowe typu NC (normalnie zwarte) lub NO (normalnie rozwarte),
• czas pracy silnika: od 1s do 4 min, wspólny dla zamykania i otwierania,
• czas PAUZY: od 1s do 4 min,
• odbiornik superheterodynowy na pasmo 433,92MHzzakres temperatur pracy: od -20st.C do +40st.C
• wymiary (dł./szer./wys.): 95/90/34 mm.
• rozstaw otworów montażowych ø=3mm: 85 x 80 mm.

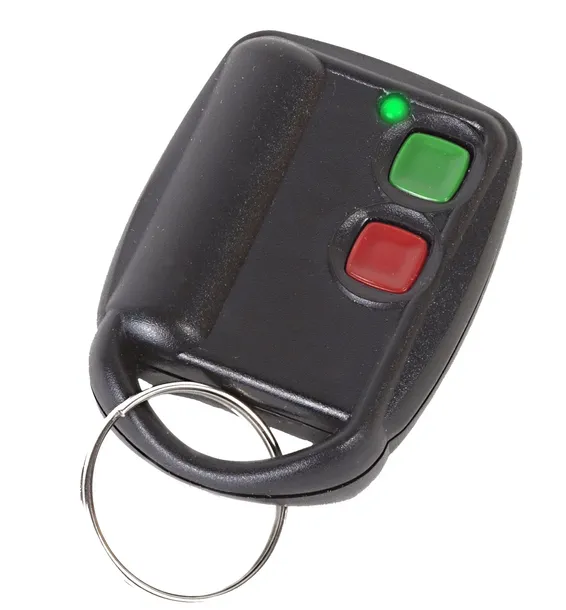

DWB100HT - pilot dwu-kanałowy - ELMES

• System kodowania zmiennego KEELOQ®.
• Transmisje alarmowe są dynamicznie kodowane w systemie KEELOQ®, firmy Microchip USA, zapewniając najwyższy poziom bezpieczeństwa.
• Każde naciśnięcie przycisku pilota powoduje wygenerowanie i wysłanie nowego kodu.
• Odbiornik śledzi te zmiany i reaguje wyłącznie na nowy kod.

Kody raz użyte nie są później akceptowane, co uniemożliwia ponowne użycie kodów przechwyconych.

• częstotliwość pracy 433,92MHz;
• moc 3-5mW;
• zasięg w terenie otwartym ok. 100m
• bateria 23A 12V - w komplecie z pilotem
• wymiary (dł./szer./wys.) 50/37/14mm

Uwaga!!!

Pilot NIE jest SAMOKOPIUJĄCY, ani KLONUJĄCY się z dowolnym urządzeniem.

Pilot będzie współpracował TYLKO z urządzeniami prod. ELMES i MUSI być pierw zaprogramowany do odbiornika radiowego ELMES,

np.: z bramy wjazdowej - wspólnoty mieszkaniowej, szlabanu osiedlowego, czy innych urządzeń.

dlatego KONIECZNIE trzeba mieć dostęp do odbiornika, aby wprogramować nowego pilota.
