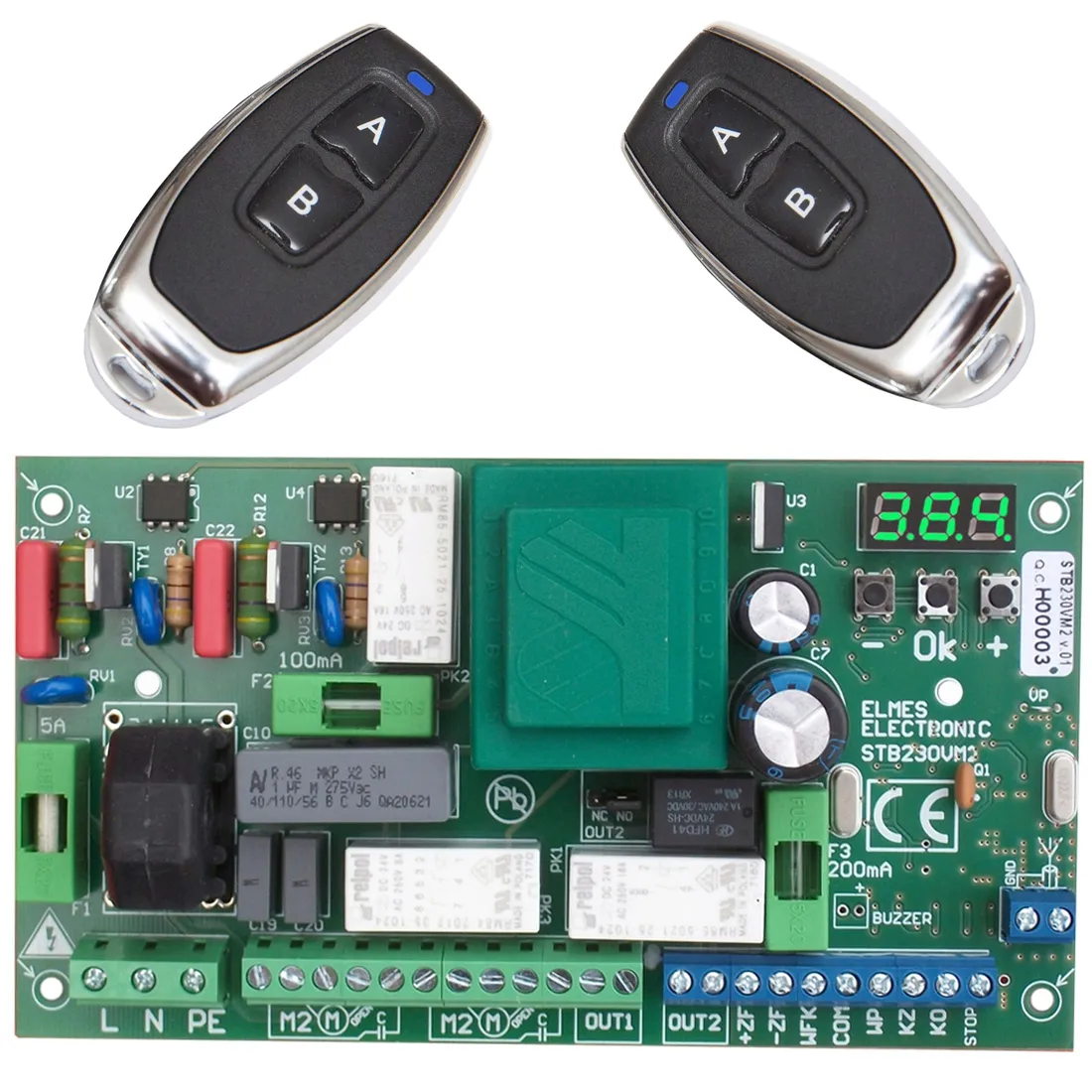

Komplet: STB230VM2 sterownik bramy JEDNO-DWUSKRZYDŁOWEJ + 2x U2T Elmes

STB230VM2 sterownik + 2x U2T pilot - ELMES

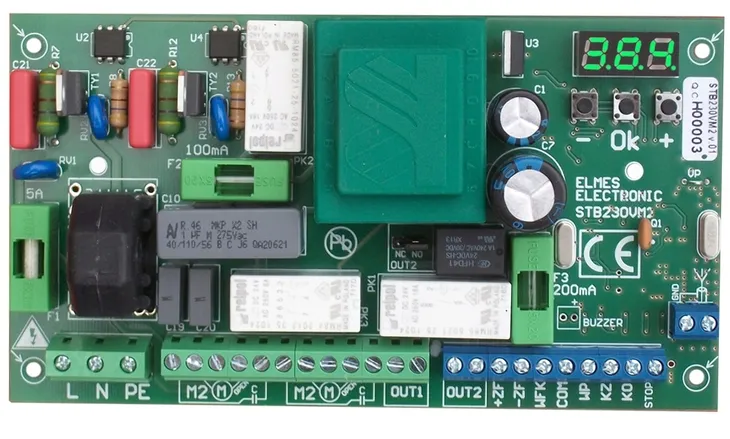

STB230VM2 – sterownik do bramy z JEDNYM lub DWOMA silnikami na 230V AC.

Uwaga! - sterownik występuje też w różnych konfiguracjach sprzętowych i dot. zastosowania

różnych typów pilotów ELMES, lamp sygnalizacyjnych, fotokomórek i wył. krańcowych.

Współpraca TYLKO z pilotami prod. ELMES oraz wybranymi modelami pilotów prod. PROXIMA dedykowanymi dla urządzeń ELMES.

STEROWNIK DO BRAM JEDNO i DWUSKRZYDŁOWYCH 230VAC Z REGULACJĄ MOCY.

Nowa wersja oprogramowania sterownika (ver. 05) dostępna od 12.2020 wzbogacona została o nowe funkcje:

• czas pracy programowany niezależnie dla obu skrzydeł;
• opóźnienie otwierania pierwszego skrzydła i zamykania drugiego;
• zwolnienie pod koniec ruchu bramy;

Urządzenie przeznaczone jest do automatyzacji otwierania i zamykania bram wjazdowych

jedno- lub dwuskrzydłowych, w których zastosowano silnik(i) prądu zmiennego 230V AC

umożliwiające pracę w dwóch kierunkach.

Charakteryzuje się następującymi funkcjami:

- współpraca z maksymalnie 448 pilotami z kodem zmiennym KEELOQ, produkcji Elmes Elektronik;

- niezależna regulacja siły dla obu skrzydeł bramy;

- sterowanie jednym lub dwoma przyciskami pilota lub pojedynczym wyłącznikiem przewodowym;

- tryby pracy: manualny, z samo-zamykaniem, dwa tryby typu "parking";

- funkcja furtki (otwarcie jednego skrzydła);

- współpraca z  wyłącznikami krańcowymi typu NO lub NC (normalnie otwarte lub normalnie zwarte);

- współpraca z fotokomórką typu NC (normalnie zwarta);

- automatyczne otwarcie bramy po naruszeniu fotokomórki w czasie zamykania;

- wejście bezpieczeństwa STOP blokujące ruch bramy w obu kierunkach;

- wyjście na lampę ostrzegawczą (pulsującą) lub oświetleniową;

- dodatkowe wyjście przekaźnikowe OUT2 typu NO/NC,

do sterowania elektrozamkiem lub sterowane oddzielnym przyciskiem pilota.

Dane techniczne:

- zasilanie: 230VAC; pobór mocy: maksymalnie 6VA, spoczynkowy (bez fotokomórki): 2,5VA,

- maksymalna moc silników skrzydłowych: 500W + 500W;

- wyjście OUT1 na lampę: bezprądowe, NO, separowane galwanicznie; obciążalność: 16A/250VAC,

- czas załączenia: od 1s do 999s;

- wyjście OUT2: typu NO lub NC - przełączanie zworką, bezprądowe, separowane galwanicznie;

- obciążalność: 1A/240VAC/30VDC; czas załączenia w trybie monostabilnym: od 0,5s do 127s lub tryb bistabilny,

- wyjście zasilania fotokomórek: 24VDC, maksymalnie 150mA, zabezpieczone bezpiecznikiem topikowym,

- wejście na fotokomórkę typu NC (normalnie zwarta),

- wejście bezpieczeństwa STOP typu NC (normalnie zwarte),

- wejścia na wyłączniki krańcowe typu NC (normalnie zwarte) lub NO (normalnie rozwarte),

- czas pracy silnika: od 1s do 255s, wspólny dla zamykania i otwierania,

- czas PAUZY: od 1s do 255s,

- odbiornik superheterodynowy na pasmo 433,92MHz,

- zakres temperatur pracy: od  -20 st.C do +50 st.C,

- wymiary (dł./szer./wys.): 165/90/45 mm.

- rozstaw 4 otworów montażowych ø=3mm: 153 x 75 mm.

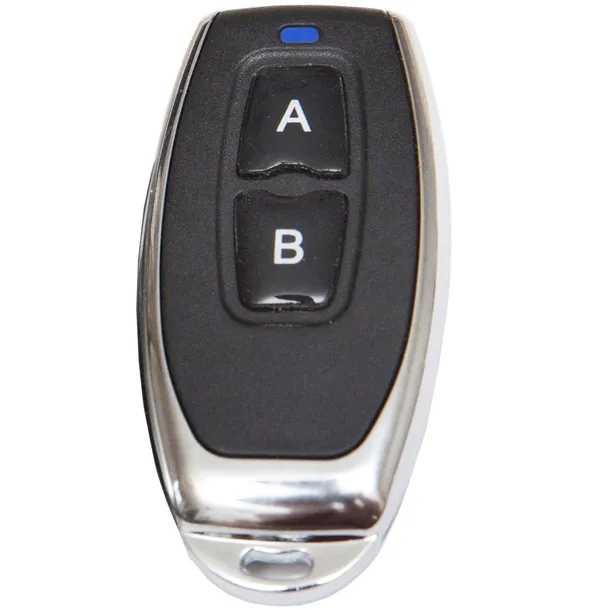

U2T - pilot dwukanałowy - ELMES

• System kodowania zmiennego KEELOQ®.
• Transmisje alarmowe są dynamicznie kodowane w systemie KEELOQ®, firmy Microchip USA, zapewniając najwyższy poziom bezpieczeństwa.
• Każde naciśnięcie przycisku pilota powoduje wygenerowanie i wysłanie nowego kodu.
• Odbiornik śledzi te zmiany i reaguje wyłącznie na nowy kod.

Kody raz użyte nie są później akceptowane, co uniemożliwia ponowne użycie kodów przechwyconych.

• częstotliwość pracy 433,92MHz;
• moc <2mW;
• bateria 2 x CR 2016 w komplecie z pilotem
• wymiary (dł./szer./wys.) 60/29/12mm,
