Komplet: STB24VM1 sterownik do jednej bramy na 24VDC + DWB100HT pilot ELMES

STB24VM1 + pilot DWB100HT - ELMES

Opis:

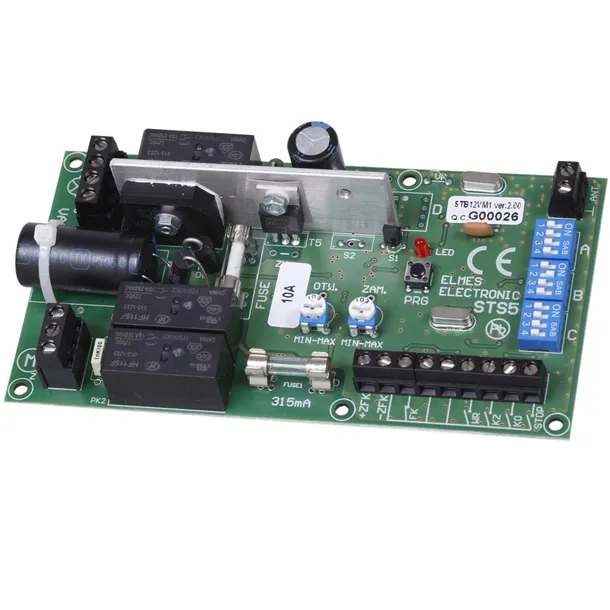

STB24VM1 – sterownik do bramy przesuwnej z JEDNYM silnikiem na 24V DC.

Do sterownika KONIECZNY jest (o odpowiedniej mocy) TRANSFORMATOR 24VAC lub ZASILACZ 24VDC.

Uwaga! - sterownik występuje też w różnych konfiguracjach sprzętowych i dot. zastosowania

różnych typów pilotów ELMES, lamp sygnalizacyjnych, fotokomórek i wył. krańcowych.

Współpraca TYLKO z pilotami prod. ELMES oraz wybranymi modelami pilotów prod. PROXIMA dedykowanymi dla urządzeń ELMES.

STB24VM1 – sterownik do bramy PRZESUWNEJ 24V DC.

Urządzenie przewidziane jest do sterowania JEDNYM silnikiem prądu stałego 24V DC,

w którym zmianę kierunku ruchu uzyskuje się poprzez zmianę biegunowości zasilania.

Posiada następujące funkcje:

• technologia zmiennego kodu KEELOQ® zapewniająca wysoki poziom bezpieczeństwa;
• superheterodynowy odbiornik radiowy;
• sterowanie pilotem lub wyłącznikiem ściennym w cyklu: otwieranie-stop-zamykanie-stop ...itd.;
• współpraca ze wszystkimi pilotami na pasmo 433,92 MHz produkcji Elmes Elektronik;
• pamięć pilotów: 112;
• łagodny start i zatrzymanie silnika – zabezpiecza napęd przed mechanicznymi przeciążeniami i zwiększa trwałość napędu;
• zwolnienie silnika przy zatrzymaniu – zabezpiecza napęd przed mechanicznymi przeciążeniami i zwiększa trwałość napędu;
• luzowanie naprężeń powstających w napędzie po zamknięciu bramy poprzez podanie krótkiego impulsu na otwieranie;
• zabezpieczenie przeciążeniowe (nadprądowe) ustalane niezależnie dla każdego kierunku z osobna;
• samozamykanie po programowanym czasie PAUZY;
• możliwość blokowania samozamykania pilotem;
• praca w trybie parkingu – pilot wywołuje tylko otwieranie, nie zatrzymuje bramy i nie zamyka;
• współpraca z wyłącznikami krańcowymi mechanicznymi lub magnetycznymi, typu NO (normalnie otwarte) lub NC (normalnie zwarte);;
• możliwość pracy bez wyłączników krańcowych;
• wyjście na lampę ostrzegawczą (migającą) lub oświetleniową;
• współpraca z fotokomórką typu NC (normalnie zamkniętą);
• możliwość przyspieszonego zamykania bramy po zwolnieniu fotokomórki;
• dodatkowe funkcje podnoszące bezpieczeństwo użytkowania:

- wejście STOP do podłączenia dodatkowych urządzeń zabezpieczających,

- automatyczne zamykanie bramy poprzedzone trzema sekundami migania lampy;

- programowany czas pracy silnika – zabezpieczenie na wypadek uszkodzenia krańcówek.

Dane techniczne:

• zasilanie: transformator 24V AC lub zasilacz 24V DC
• pobór prądu (bez podłączonej fotokomórki i przy wyłączonym silniku): max: 100mA,
• zabezpieczenie silnika 6,3 A,
• maksymalna moc lampy 40 W,
• wyjście zasilania fotokomórki 24 VDC, maks. 240 mA,
• próg zabezpieczenia przeciążeniowego: 2 - 7,5 A,
• czas pracy silnika 1s .. 60 min,
• czas PAUZY lub świecenia lampy po zatrzymaniu 1 .. 255 s,
• zakres temperatur pracy od -20 st.C do +55 st.C,
• wymiary (dł./szer./wys.) 140/75/30 mm.
• odbiornik superheterodynowy na pasmo 433,92MHz

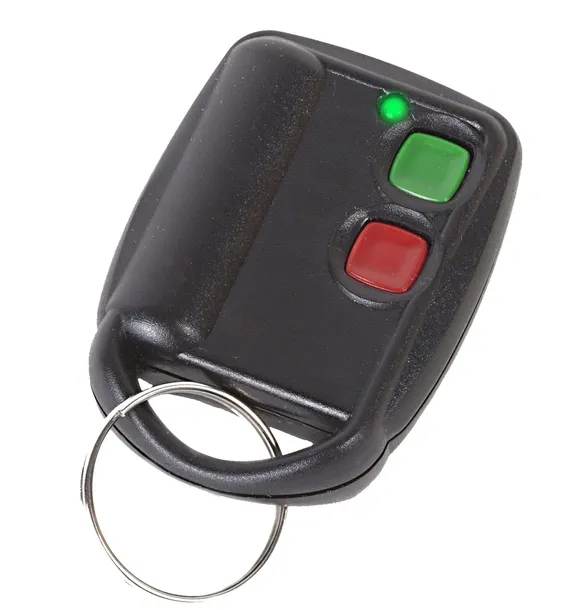

DWB100HT - pilot dwu-kanałowy - ELMES

• System kodowania zmiennego KEELOQ®.
• Transmisje alarmowe są dynamicznie kodowane w systemie KEELOQ®, firmy Microchip USA, zapewniając najwyższy poziom bezpieczeństwa.
• Każde naciśnięcie przycisku pilota powoduje wygenerowanie i wysłanie nowego kodu.
• Odbiornik śledzi te zmiany i reaguje wyłącznie na nowy kod.

Kody raz użyte nie są później akceptowane, co uniemożliwia ponowne użycie kodów przechwyconych.

• częstotliwość pracy 433,92MHz;
• moc 3-5mW;
• zasięg w terenie otwartym ok. 100m
• bateria 23A 12V - w komplecie z pilotem
• wymiary (dł./szer./wys.) 50/37/14mm

Uwaga!!!

Pilot NIE jest SAMOKOPIUJĄCY, ani KLONUJĄCY się z dowolnym urządzeniem.

Pilot będzie współpracował TYLKO z urządzeniami prod. ELMES i MUSI być pierw zaprogramowany do odbiornika radiowego ELMES,

np.: z bramy wjazdowej - wspólnoty mieszkaniowej, szlabanu osiedlowego, czy innych urządzeń.

dlatego KONIECZNIE trzeba mieć dostęp do odbiornika, aby wprogramować nowego pilota.
