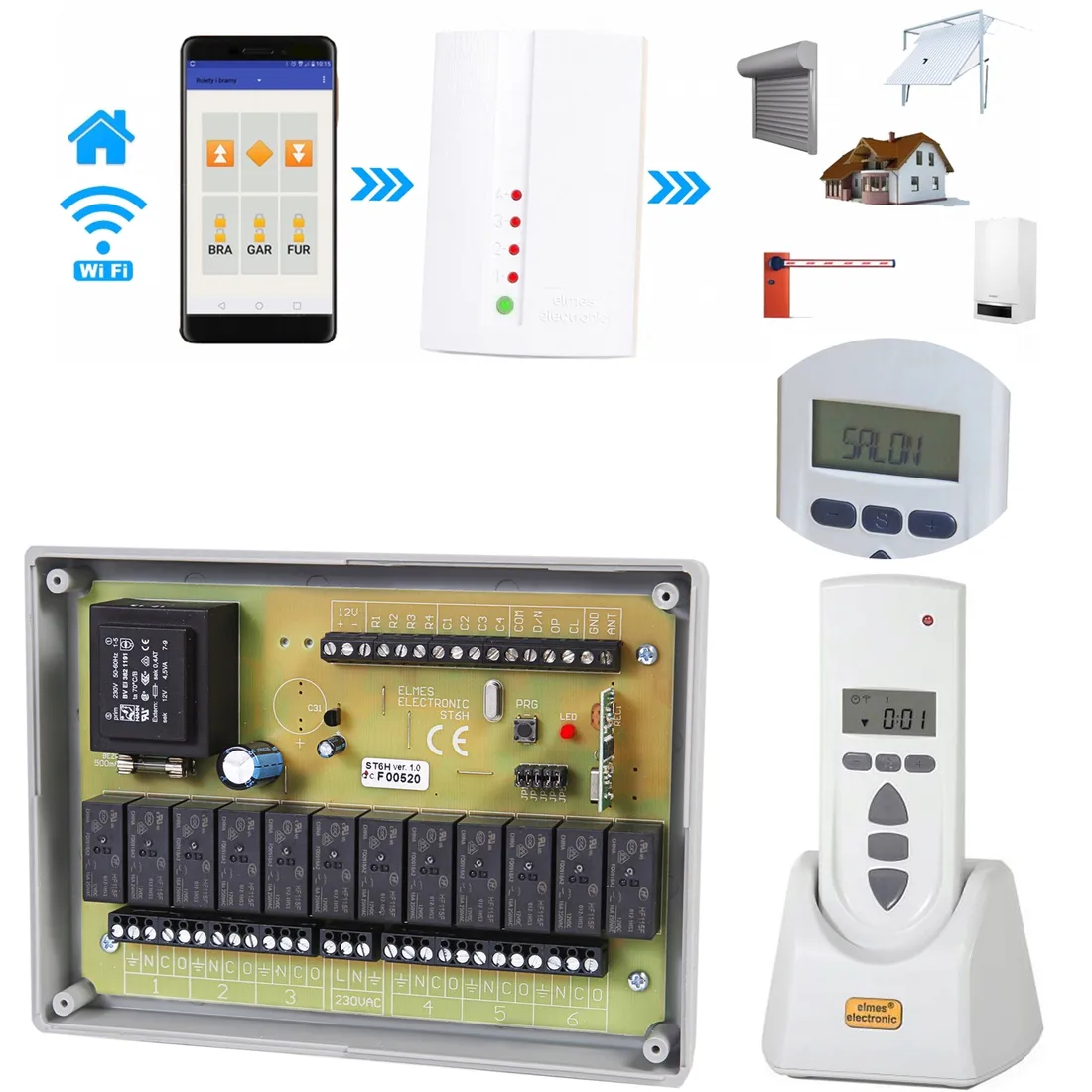

Komplet: ST6H sterownik do 6 rolet + STX LCD v.2 pilot + moduł WF1 - ELMES

Uwaga!!!

Proponuję zakup odpowiedniego i całego ZESTAWU do sterowania rolet, ponieważ jest TAŃSZY, niż jednostkowy wybór w/w elementów.

ST6H sterownik

STX pilot

WF1 moduł Wi-Fi - BEZ zasilacza sieciowego 230VAC/12VDC

Charakterystyka:

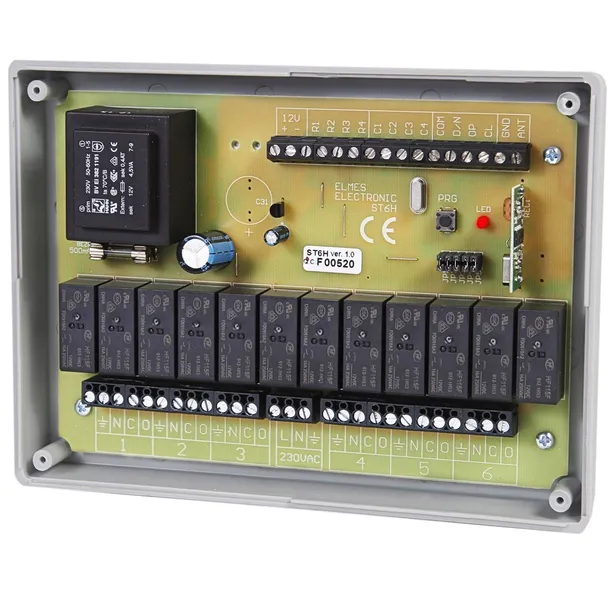

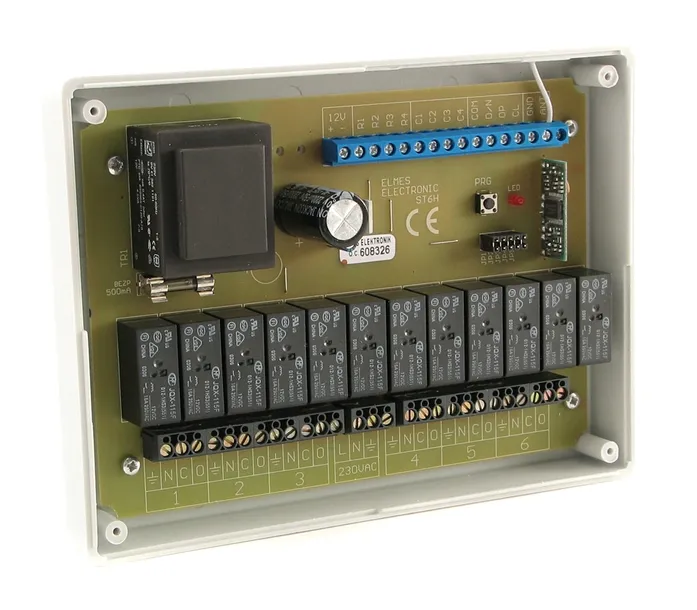

ST6H Sterowniki do 6 rolet.

KOLOR OBUDOWY sterownika ST6H może być SZARY lub CZARNY - w zależności od aktualnej dostępności.

Sterownik przeznaczony jest do sterowania maksymalnie sześcioma roletami, do napędu których zastosowano

rurowe silniki bezkomutatorowe 230VAC z wbudowanymi wyłącznikami krańcowymi.

Rolety można sterować pilotem lub przewodowo: z użyciem wyłączników monostabilnych.

Dzięki pełnej swobodzie konfiguracji można sterować każdą roletą z osobna, dowolnymi grupami rolet oraz wszystkimi roletami jednocześnie.

Stosując kilka sterowników ST6H można zamykać i otwierać większą ilość rolet, także wszystkie na raz.

Specjalne wejście pozwala podłączyć zegar lub inne, podobne  urządzenie, które posiada wyjście typu zwarte/rozwarte.

Do sterownika ST6H możemy podłączyć maksymalnie 6 rolet.

Przy większej ilości należy zastosować kilka sterowników.

W obrębie danego sterownika rolety możemy w dowolny sposób pogrupować, np. 3-3, 2-2-2 itd.

i sterować tymi grupami zarówno z wyłączników przewodowych, jak i pilota.

Można również sterować każdą roletą z osobna.

W tym systemie przewody do ST6H prowadzimy od każdej rolety (4 żyły) i każdego wyłącznika (3 lub 2 żyły).

Specyfikacja:

• odbiornik superheterodynowy 433,92MHz;
• zasilanie 230VAC (4VA),
• pamięć o pojemności maksymalnie do 32 pilotów,
• wejście do podłączenia zegara,
• wejścia do podłączenia do 16 wyłączników przewodowych,
• wyjścia przekaźnikowe: 12 x NO (6 silników), 16A/230VAC,
• zakres temperatur pracy od -20 do + 40°C
• wymiary zewnętrzne: (d/s/w) 186/137/47mm.

*****

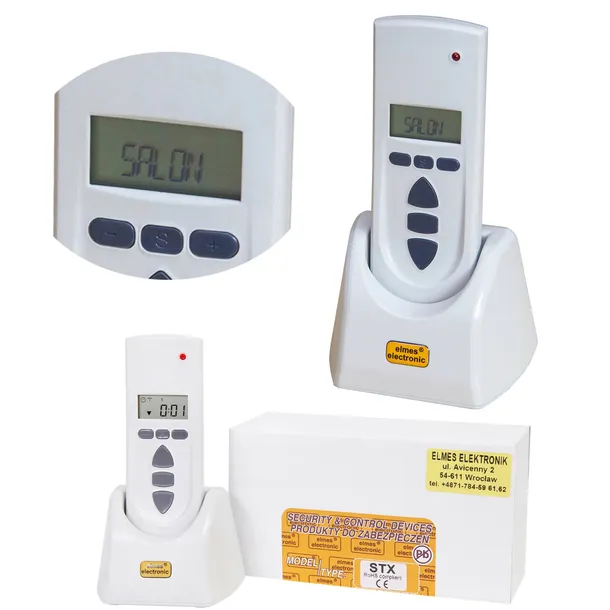

STX v.2 pilot - NAZWY w pilocie są edytowalne.

NOWA wersja pilota o symbolu STX v.2, w której zamiast numeru kanału, wyświetlana jest przyjazna, 8-znakowa nazwa, którą można samemu edytować.

Pilot Elmes Elektronik STX v.2 z zegarem czasu rzeczywistego udostępnia użytkownikowi 35 kanałów sterowania.

Każdy z tych kanałów zapewnia możliwość sterowania ręcznego urządzeniami odbiorczymi.

Dodatkowo, kanały 1..8 posiadają automatykę zegarową, która daje możliwość automatycznego otwierania i zamykania,

np. rolet okiennych, o wybranych przez użytkownika porach dnia.

Każdy z kanałów 1..8 ma niezależny program zegarowy, a w każdym z nich można zaprogramować,

dla każdego dnia tygodnia z osobna lub dla wszystkich dni razem, jedną lub dwie pory otwierania i zamykania.

System kodowania zmiennego KEELOQ®

Transmisje alarmowe są dynamicznie kodowane w systemie KEELOQ®, firmy Microchip USA, zapewniając najwyższy poziom bezpieczeństwa.

Każde naciśnięcie przycisku pilota powoduje wygenerowanie i wysłanie nowego kodu, co odbiornik śledzi i reaguje wyłącznie na nowy kod.

Kod raz użyty nie jest już akceptowany, co uniemożliwia ponowne użycie kodów przechwyconych.

SPECYFIKACJA :

5 lat pracy bez wymiany baterii przy założeniu 10 krotnego użycia pilota dziennie.

• Pasmo radiowe 433,92MHz, moc <10mW.
• Zasilanie: bateria CR2450, pobór prądu: 5uA w spoczynku.
• 35 kanałów sterowania.
• 8 kanałów z programem zegarowym, 2 cykle otwarcia/zamknięcia na dobę dla każdego dnia tygodnia z osobna.
• Sygnalizacja słabej baterii.
• Zakres temperatur pracy: od 0 st. C do +40 st.C.
• Wymiary (d/s/w) 127/41/17mm

Pilot NIE jest SAMOKOPIUJĄCY, ani KLONUJĄCY się z dowolnym urządzeniem.

Pilot będzie współpracował TYLKO z urządzeniami prod. ELMES i MUSI pierw być zaprogramowany do odbiornika radiowego.

dlatego KONIECZNIE trzeba mieć dostęp do odbiornika, aby wprogramować nowego pilota.

*****

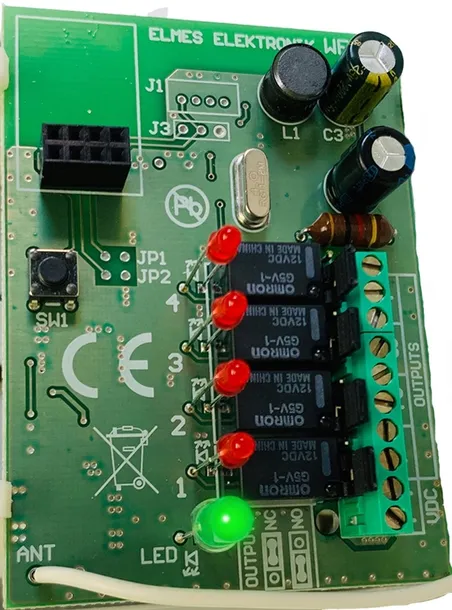

WF1 moduł Wi-Fi - BEZ zasilacza sieciowego 230VAC/12VDC

Moduł przeznaczony jest do sterowania odbiornikami na pasmo 434MHz za pomocą smartfonu z systemem Android.

Współpracuje wyłącznie z urządzeniami z kodem zmiennym KEELOQ® produkcji Elmes Elektronik.

Moduł posiada także 4 wyjścia przekaźnikowe.

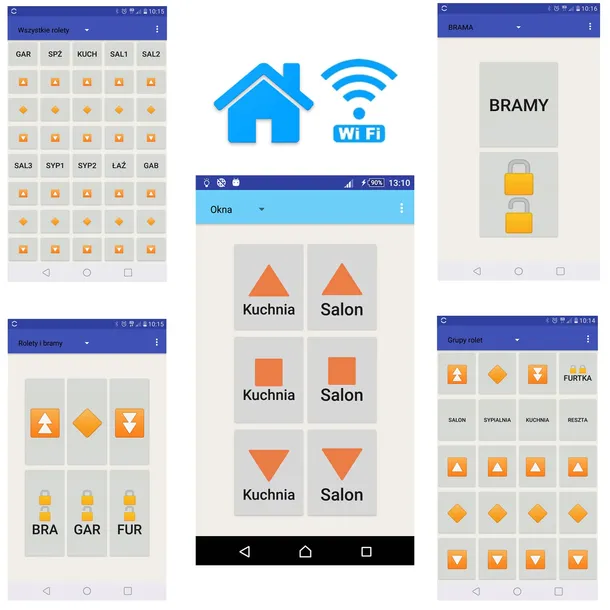

Sterowanie odbywa się za pomocą aplikacji "Elmes Control", którą można pobrać z „Google Play Store”.

Sterowanie może odbywać się w ramach lokalnej sieci Wi-Fi oraz z dowolnego miejsca na świecie - na dwa sposoby:

• Twój router posiada stały, publiczny adres IP przyznany mu przez dostawcę internetu.
• Twój router nie posiada stałego, publicznego adresu IP, tylko tzw. dynamiczny adres IP. To oznacza, że jego adres zmienia się. W takim przypadku należy skorzystać z usługi dynamicznego serwera nazw, ang. DDNS (Dynamic Domain Name System), którą świadczy wielu dostawców, np. „no-ip”, „dyndns”. Dzięki tej usłudze, naszemu routerowi zostanie przypisana stała nazwa (np. „nasz_router.ddns.net”), przez którą będzie można się do niego zawsze odwołać, mimo zmieniającego się jego adresu IP.

Sterowanie globalne wymaga przekierowania portu w routerze - w sieci jest wiele poradników, jak to zrobić.

Sposób działania modułu WF1:

Moduł WF1 - w zależności od rodzaju komendy - zareaguje na to polecenie w jeden z następujących sposobów:

1) wyśle, trwającą około 1 s transmisję radiową na paśmie 434MHz, która wysteruje odbiornik radiowy Elmes,

2) załączy na stałe, wyłączy, albo załączy na 1,5 s jeden z 4 przekaźników znajdujących się na płycie modułu

Specyfikacja:

• nadajnik radiowy na pasmo 433.92 MHz, moc <10mW, zmienno-kodowy, odpowiednik 30 pilotów ośmioprzyciskowych, współpraca ze wszystkimi odbiornikami Elmes Elektronik za wyjątkiem RP501;
• 4 wyjścia przekaźnikowe, 1A/125V, typ NO lub NC (przełączane zworką);
• zasilanie 11..18V, pobór prądu: 32mA w spoczynku, 93mA przy załączonych wszystkich przekaźnikach;
• zakres temperatur pracy: od -25 st.C do +55 st.C;
• wymiary (dł./szer./wys.): 96/63/28mm;

*****
