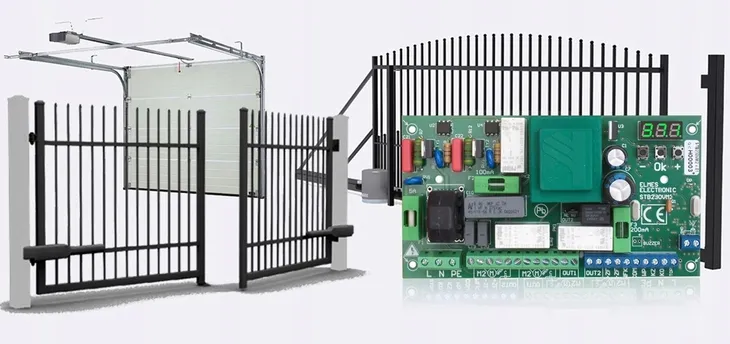

Komplet: STB230VM2 sterownik bramy JEDNO-DWUSKRZYDŁOWEJ + 2x UMB100HT Elmes

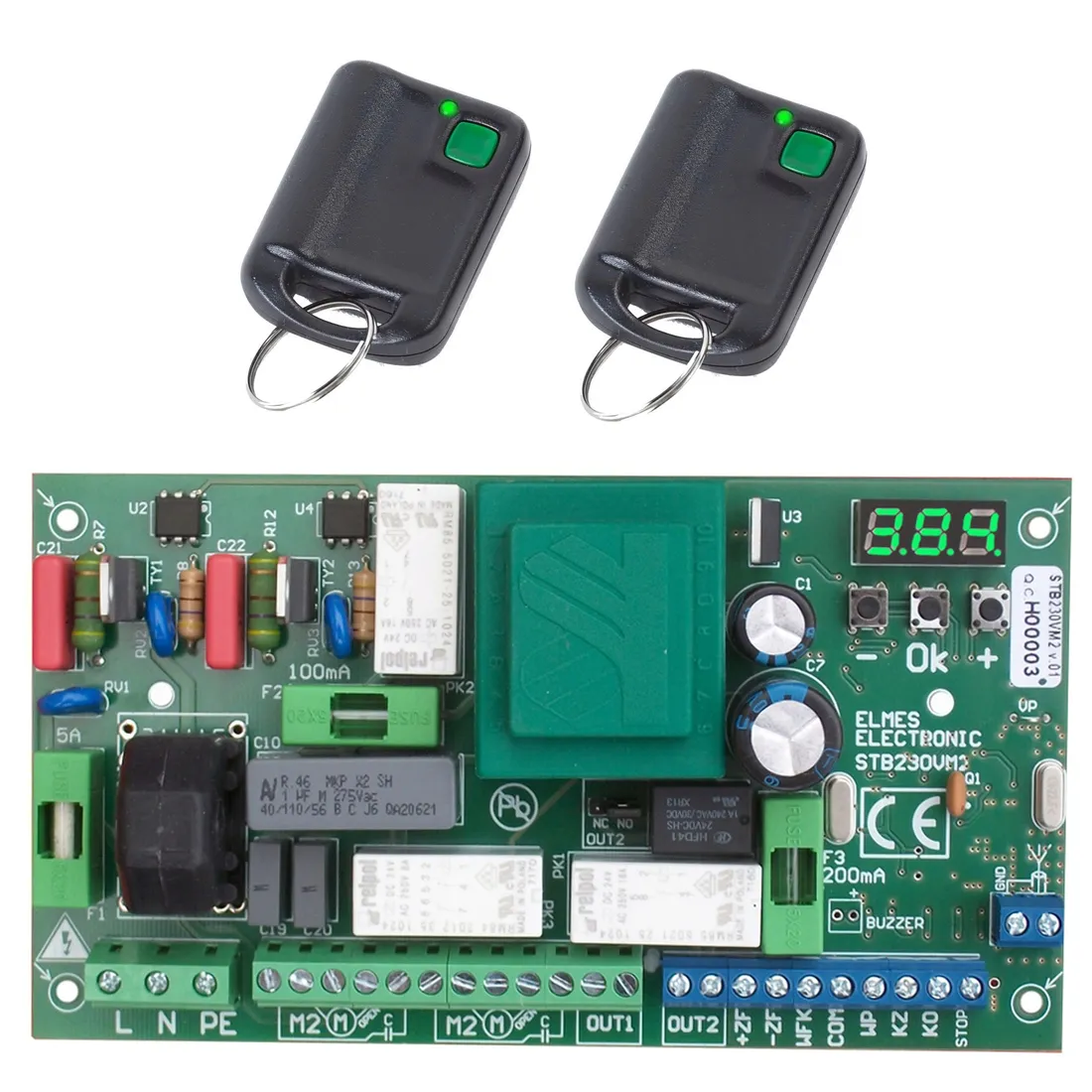

STB230VM2 sterownik + 2x pilot UMB100HT

Opis:

STB230VM2 - sterownik do bramy JEDNO/DWU skrzydłowej - ELMES

STEROWNIK DO BRAM JEDNO i DWUSKRZYDŁOWYCH 230VAC Z REGULACJĄ MOCY.

Urządzenie przeznaczone jest do automatyzacji otwierania i zamykania bram wjazdowych jedno- lub dwuskrzydłowych, w których zastosowano silnik(i) prądu zmiennego 230VAC umożliwiające pracę w dwóch kierunkach.

Charakteryzuje się następującymi funkcjami:

• ·       współpraca z maksymalnie 448 pilotami z kodem zmiennym KEELOQ, produkcji Elmes Elektronik;
• ·       niezależna regulacja siły dla obu skrzydeł bramy;
• ·       sterowanie jednym lub dwoma przyciskami pilota lub pojedynczym wyłącznikiem przewodowym;
• ·       tryby pracy: manualny, z samo-zamykaniem, dwa tryby typu "parking";
• ·       funkcja furtki (otwarcie jednego skrzydła);
• ·       współpraca z  wyłącznikami krańcowymi typu NO lub NC (normalnie otwarte lub normalnie zwarte);
• ·       współpraca z fotokomórką typu NC (normalnie zwarta);
• ·       automatyczne otwarcie bramy po naruszeniu fotokomórki w czasie zamykania;
• ·       wejście bezpieczeństwa STOP blokujące ruch bramy w obu kierunkach;
• ·       wyjście na lampę ostrzegawczą (pulsującą) lub oświetleniową;
• ·       dodatkowe wyjście przekaźnikowe OUT2 typu NO/NC, do sterowania elektrozamkiem lub sterowane oddzielnym przyciskiem pilota.

Dane techniczne:

• ·   zasilanie: 230VAC; pobór mocy: maksymalnie 6VA, spoczynkowy (bez fotokomórki): 2,5VA,
• ·   maksymalna moc silników skrzydłowych: 500W + 500W;
• ·   wyjście OUT1 na lampę: bezprądowe, NO, separowane galwanicznie; obciążalność: 16A/250VAC, czas załączenia: od 1s do 999s;
• ·   wyjście OUT2: typu NO lub NC - przełączanie zworką, bezprądowe, separowane galwanicznie; obciążalność: 1A/240VAC/30VDC; czas załączenia w trybie monostabilnym: od 0,5s do 127s lub tryb bistabilny,
• ·   wyjście zasilania fotokomórek: 24VDC, maksymalnie 150mA, zabezpieczone bezpiecznikiem topikowym,
• ·   wejście na fotokomórkę typu NC (normalnie zwarta),
• ·   wejście bezpieczeństwa STOP typu NC (normalnie zwarte),
• ·   wejścia na wyłączniki krańcowe typu NC (normalnie zwarte) lub NO (normalnie rozwarte),
• ·   czas pracy silnika: od 1s do 255s, wspólny dla zamykania i otwierania,
• ·   czas PAUZY: od 1s do 255s,
• ·   odbiornik superheterodynowy na pasmo 433,92MHz,
• ·   zakres temperatur pracy: od  - 20C do +50C,
• ·   wymiary (d/s/w): 165/90/45 mm.
• ·   rozstaw 4 otworów montażowych ø=3mm: 153 x 75 mm.

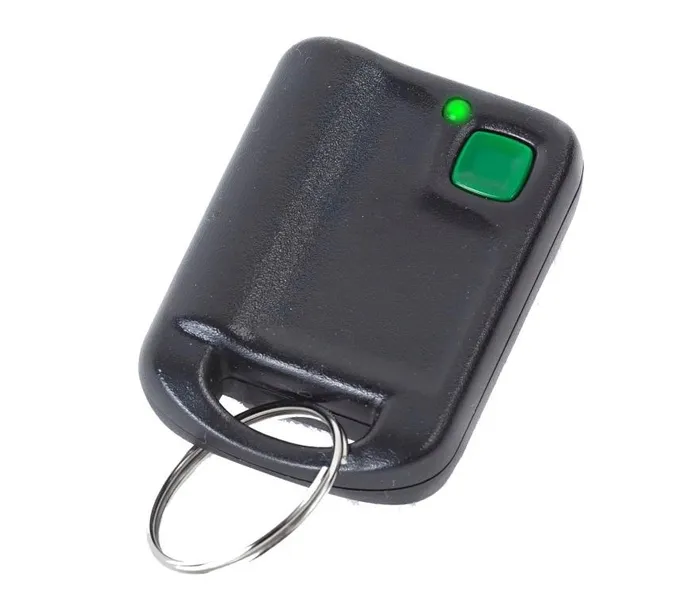

2 szt. UMB100HT - pilot jednokanałowy - ELMES

Uwaga!!!

Pilot NIE jest SAMOKOPIUJĄCY, ani KLONUJĄCY się z dowolnym urządzeniem.

Pilot będzie współpracował TYLKO z urządzeniami prod. ELMES i MUSI pierw być zaprogramowany do odbiornika radiowego,

np.: z bramy wjazdowej - wspólnoty mieszkaniowej, szlabanu osiedlowego, czy innych urządzeń.

dlatego KONIECZNIE trzeba mieć dostęp do odbiornika, aby wprogramować nowego pilota.

System kodowania zmiennego KEELOQ®

Transmisje alarmowe są dynamicznie kodowane w systemie KEELOQ®, firmy Microchip USA, zapewniając najwyższy poziom bezpieczeństwa.

Każde naciśnięcie przycisku pilota powoduje wygenerowanie i wysłanie nowego kodu, co odbiornik śledzi i reaguje wyłącznie na nowy kod.

Kod raz użyty nie jest już akceptowany, co uniemożliwia ponowne użycie kodów przechwyconych.

• częstotliwość pracy 433,92MHz;
• moc 3-5mW;
• zasięg w terenie otwartym ok. 100m
• bateria GP23A 12V - w komplecie
• wymiary (dł/szer/wys) 46/34/14mm
