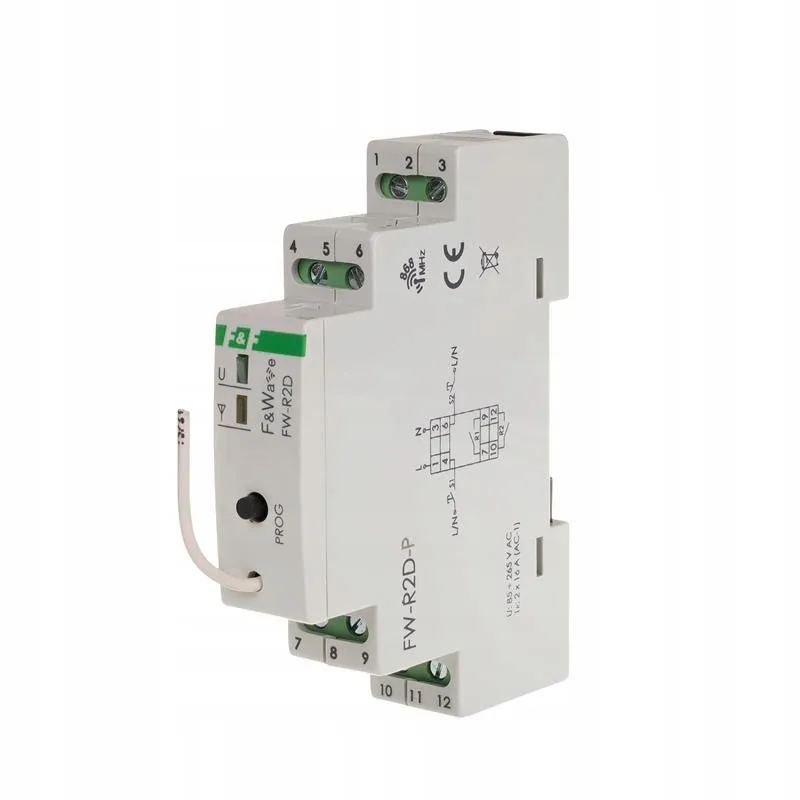

Przekaźnik bistabilny FW-R2D-P

Przekaźnik bistabilny FW-R2D-P

Współpraca z nadajnikami radiowego sterowania F&Wave; Podwójny przekaźnik wielofunkcyjny. Realizowane funkcje:Bistabilny – pierwsze naciśnięcie przycisku załącza przekaźnik, drugie naciśnięcie wyłącza.Czasowy – naciśnięcie przycisku załącza przekaźnik na zaprogramowany czas. Możliwość ustawienia czasu od 1 sekundy do 48 godzin. Naciśnięcie przycisku przy załączonym przekaźniku rozpoczyna odmierzanie czasu od początku.Monostabilny – przekaźnik pozostaje załączony tak długo, jak długo naciśnięty jest przycisk na pilocie.Włącz – naciśnięcie przycisku załącza przekaźnik Wyłącz – naciśnięcie przycisku wyłącza przekaźnik.Funkcja przekaźnika powiązana jest z przyciskiem nadajnika. Każdy przycisk może realizować inną funkcję.Możliwość sterowania z maksymalnie 32 nadajników.Dwa wejścia sterowania lokalnego - możliwość bezpośredniego sterowania przekaźnikami z użyciem dowolnych przycisków  monostabilnych (np. dzwonkowych).Dwa niezależne styki wyjściowe NO o obciążalności 16 A (AC-1) każdy (wewnętrznie podłączone do L).Niewielki rozmiar obudowy.Zaciski śrubowe ułatwiające montaż w puszce podtynkowej Ø60.Retransmisja rozkazów z nadajnika - możliwość zwiększenia zasięgu zdalnego sterowania.Niewielki pobór mocy - niski koszt eksploatacji.Wbudowane elektroniczne zabezpieczenie termiczne, zapobiegające uszkodzeniu w przypadku nadmiernego obciążenia przekaźnika. System F&Wave -radiowe sterowanie bezprzewodoweJest to propozycja dla Wszystkich, którzy chcą podnieść komfort życia.F&Wave to łatwy w montażu i niezwykle prosty w obsłudze system bezprzewodowego, radiowego sterowania urządzeniami codziennego użytku. Pozwala na zdalne sterowanie oświetleniem, płynną regulację jasności oświetlenia, sterowanie roletami, żaluzjami, markizami, bramami wjazdowymi i garażowymi oraz innymi urządzeniami w domu.Dzięki prostocie montażu i łatwej konfiguracji elementów systemu F&Wave doskonale wpisuje się  w koncepcję „Zrób to sam”. Jest przy tym niedrogi i efektywny.Unikalną cechu systemu F&Wave jest retransmisja sygnału - każdy odbiornik, który odbierze sygnał sterujący z nadajnika, automatycznie przesyła go dalej. Zwiększa to znacznie zasięg sterowania w przypadku odbiorników oddalonych od nadajnika na tyle, że znajdują się poza zasięgiem pierwotnego sygnału.

Na system składają się odbiorniki - urządzenia wykonawcze. Wyprodukowane są w wersji do montażu w puszce podtynkowej Ø60 lub do montażu na szynie TH-35 (szerokość 1 modułu tj. 17,5 mm). Obok odbiorników w radiowym systemie F&Wave występują również nadajniki. Są to podręczne piloty lub urządzenia do montażu w puszce podtynkowej.

Zasięg działania

W otwartej przestrzeni, bez obecności czynników zakłócających, zasięg urządzeń sterowanych drogą radiową oscyluje w granicach 100 m.  W warunkach zabudowy oraz w obecności źródeł zakłóceń (linie energetyczne, nadajniki, itp.) rzeczywisty zasięg może być mniejszy. Zasięg można poprawić przez bezpośrednią retransmisję modułów znajdujących się wzajemnie w swoim zasięgu.Dane techniczne:

• Napięcie zasilania 85÷265 V AC/DC
• Liczba kanałów 2
• Funkcja przekaźnik wielofunkcyjny
• Wejścia sterownicze 2
• Sygnał sterujący L lub N
• Obciążalność wyjścia (AC-1) 2 x 16 A / 250 V
• Element wykonawczy przekaźnik
• Częstotliwość radia 868 MHz
• Przyłącze zaciski śrubowe 2,5 mm²
• Moment dokręcający 0,4 Nm
• Pobór mocy czuwanie/praca 0,25 W / 1 W
• Temperatura pracy -25 ÷ 65°C
• Wymiary 1 moduł (18 mm)
• Montaż na szynie 35 mm
• Stopień ochrony IP20
