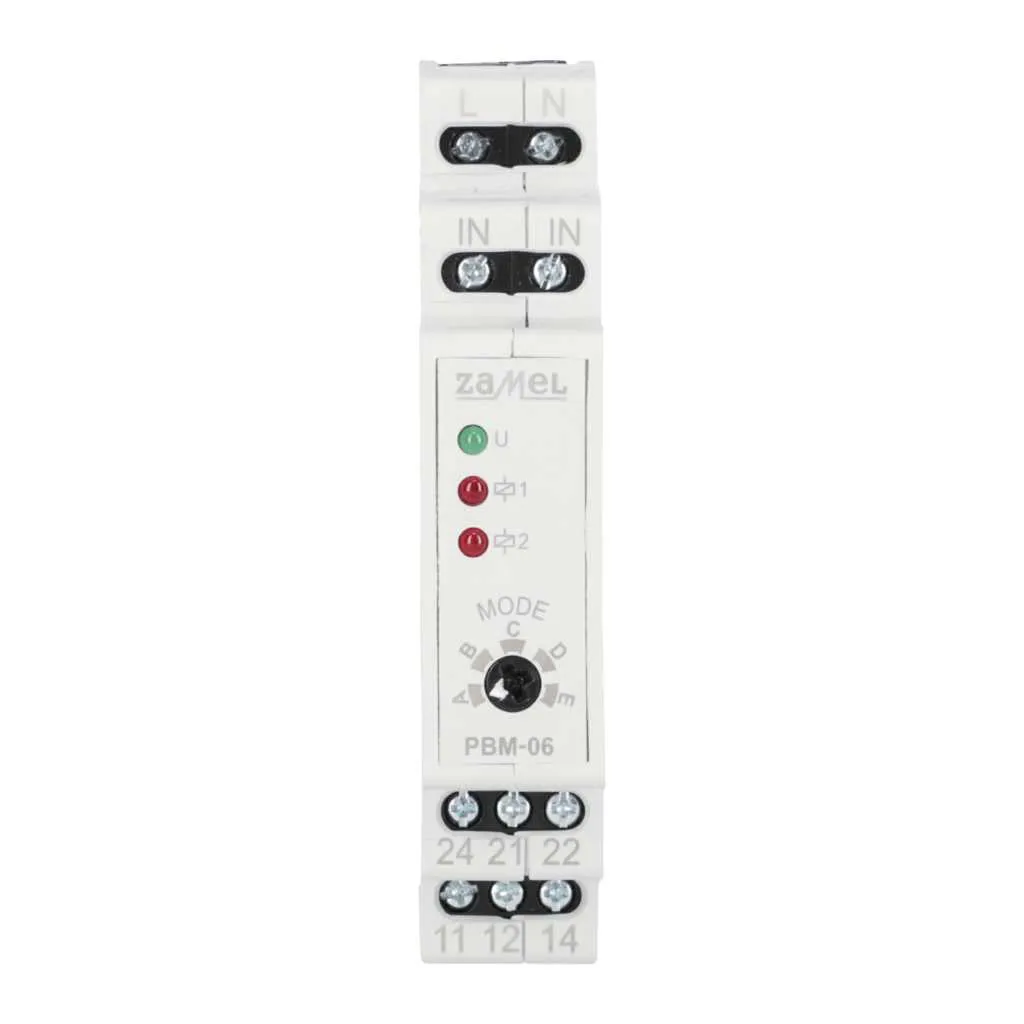

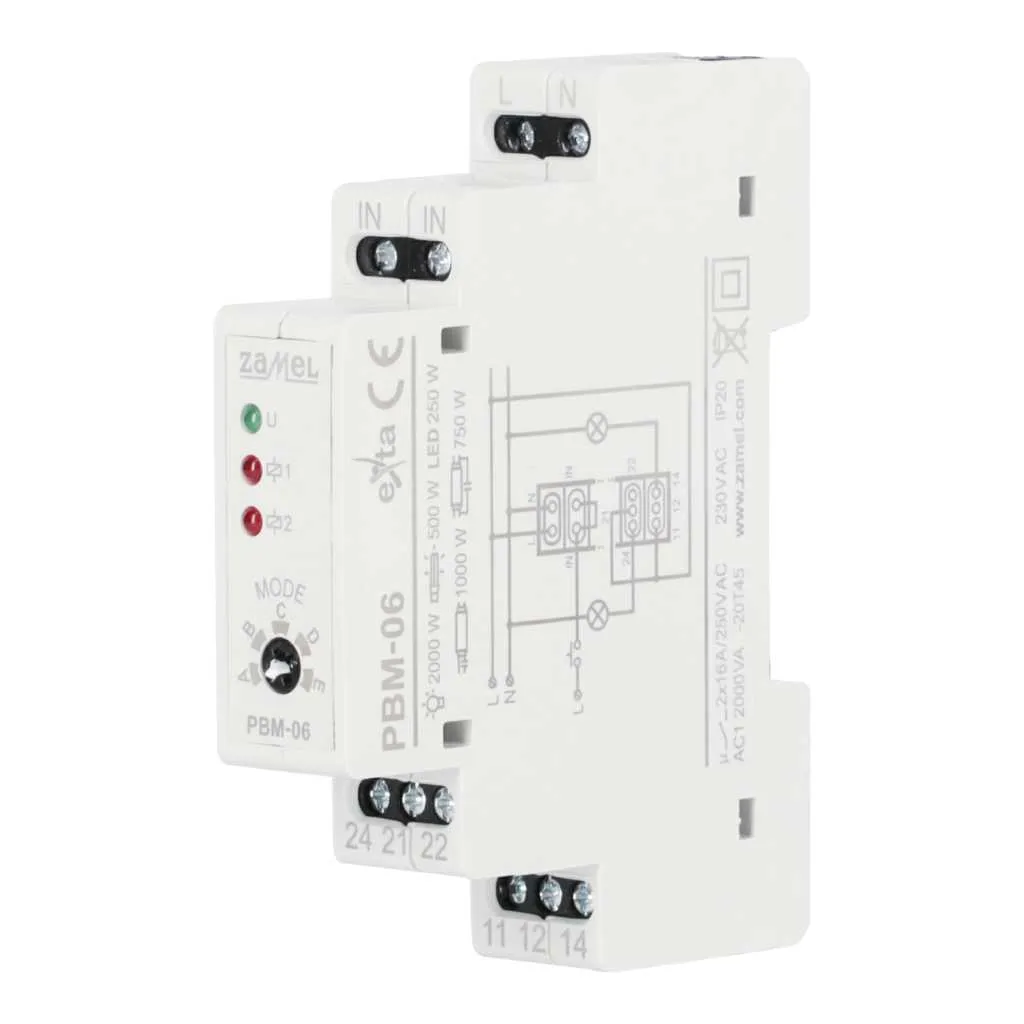

Przekaźnik bistabilny PBM-06 Zamel Exta
Producent: Zamel
Marka: Exta
Kod producenta: EXT10000220
Krótka nazwa: PBM-06
EAN: 5903669087588
Opis:
Przekaźnik bistabilny PBM-06 służy do sterowania oświetleniem lub dowolnym innym urządzeniem za pomocą równolegle podłączonych przycisków jednobiegunowych. Przekaźnik posiada dwa niezależne wyjścia włączane zgodnie z wybraną sekwencją impulsów pojawiających się na wejściach IN. Umożliwia to jednoczesne sterowanie dwóch obwodów / gałęzi. Do wyboru sekwencji (1 z 5) służy potencjometr znajdujący się na panelu przednim. Impulsem sterującym może być tylko sygnał z linii „L”. Konstrukcja wejścia wyzwalającego umożliwia współpracę z przyciskami podświetlanymi (nawet z podświetleniem LED). Sumaryczny prąd podświetlenia wpływający do wejścia IN nie może przekraczać 1,5 mA. Urządzenie przystosowane jest do montażu w rozdzielnicach (szyna TH35). Diody LED na panelu przednim sygnalizują zasilanie (dioda zielona) oraz stan właściwego wyjścia (2 x dioda czerwona).
Cechy:
- Sterowanie oświetleniem lub innymi urządzeniami wg określonej sekwencji
- sygnalizacja załączenia zasilania (1 x LED zielona)
- dwużyłowa instalacja sterująca
- wybór 1 z 5 trybów pracy (sekwencji) za pomocą potencjometru
- wyzwalanie układu tylko z linii „L”
- dwa niezależne wyjścia przekaźnikowe, beznapięciowe 2 x NO/NC o obciążalności 16 A
- stan wyjścia sygnalizowany diodą LED (2 x LED czerwona)
- możliwość współpracy z przyciskami jednobiegunowymi podświetlanymi
- montaż w rozdzielnicach (szyna TH35)
Dane techniczne:
Symbol: PBM-06
Znamionowe napięcie zasilania: 230 V AC
Tolerancja napięcia zasilania: -15 ÷ +10%
Częstotliwość znamionowa: 50 Hz
Znamionowy pobór prądu:
- czuwanie: 0,4 W
- załączone 1 wyjście: 0,7 W
- załączone 2 wyjścia: 1,1 W
Sygnalizacja optyczna napięcia zasilania: dioda LED zielona
Kontrolka stanu odbiornika: 2x dioda LED czerwona
Prąd sterujący układu wyzwalania: 7,5 mA
Parametry styku przekaźnika: 2x NO/NC – 16 A / 250 VAC
Liczba zacisków przyłączeniowych: 10
Przekrój przewodów przyłączeniowych: 0,2 ÷ 2,50 mm²
Przekrój przewodów przyłączeniowych: 1 mm²
Temperatura pracy: -20 ÷ +45°C
Stopień ochrony obudowy: IP20
Stopień ochrony obudowy: IP20
Klasa ochronności: II
Wymiary: 90 x 17,5 x 66 mm
Waga: 0,090 kg
