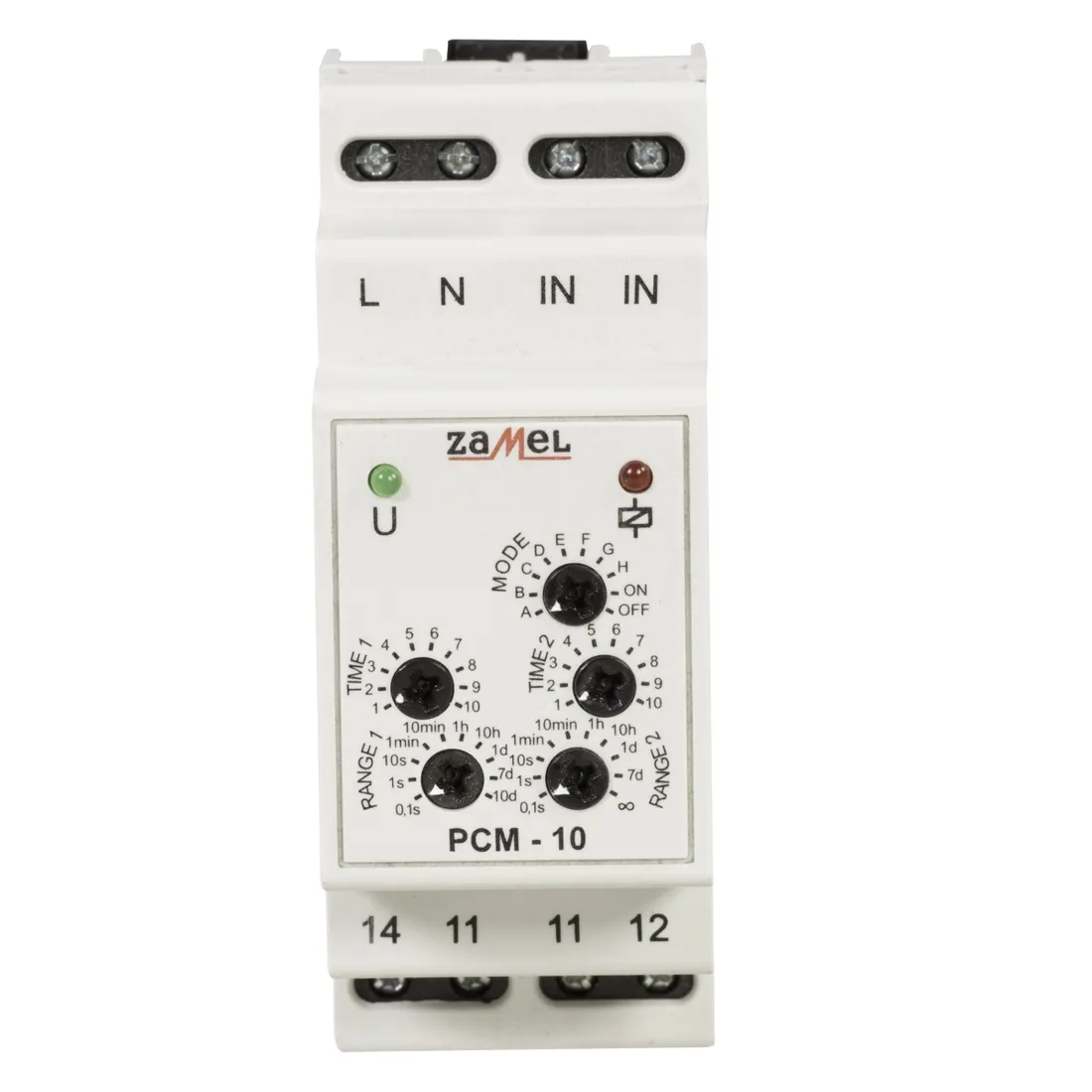

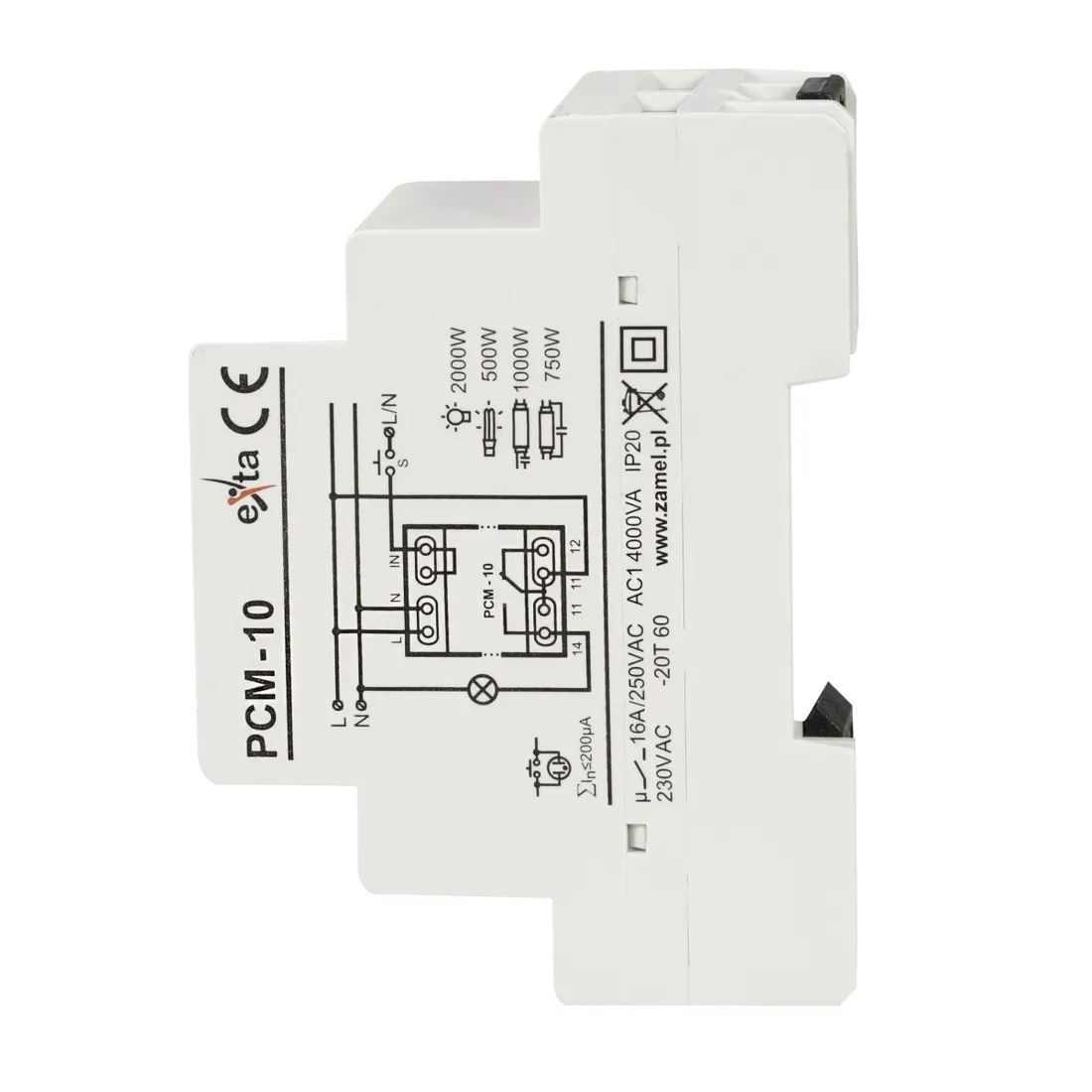

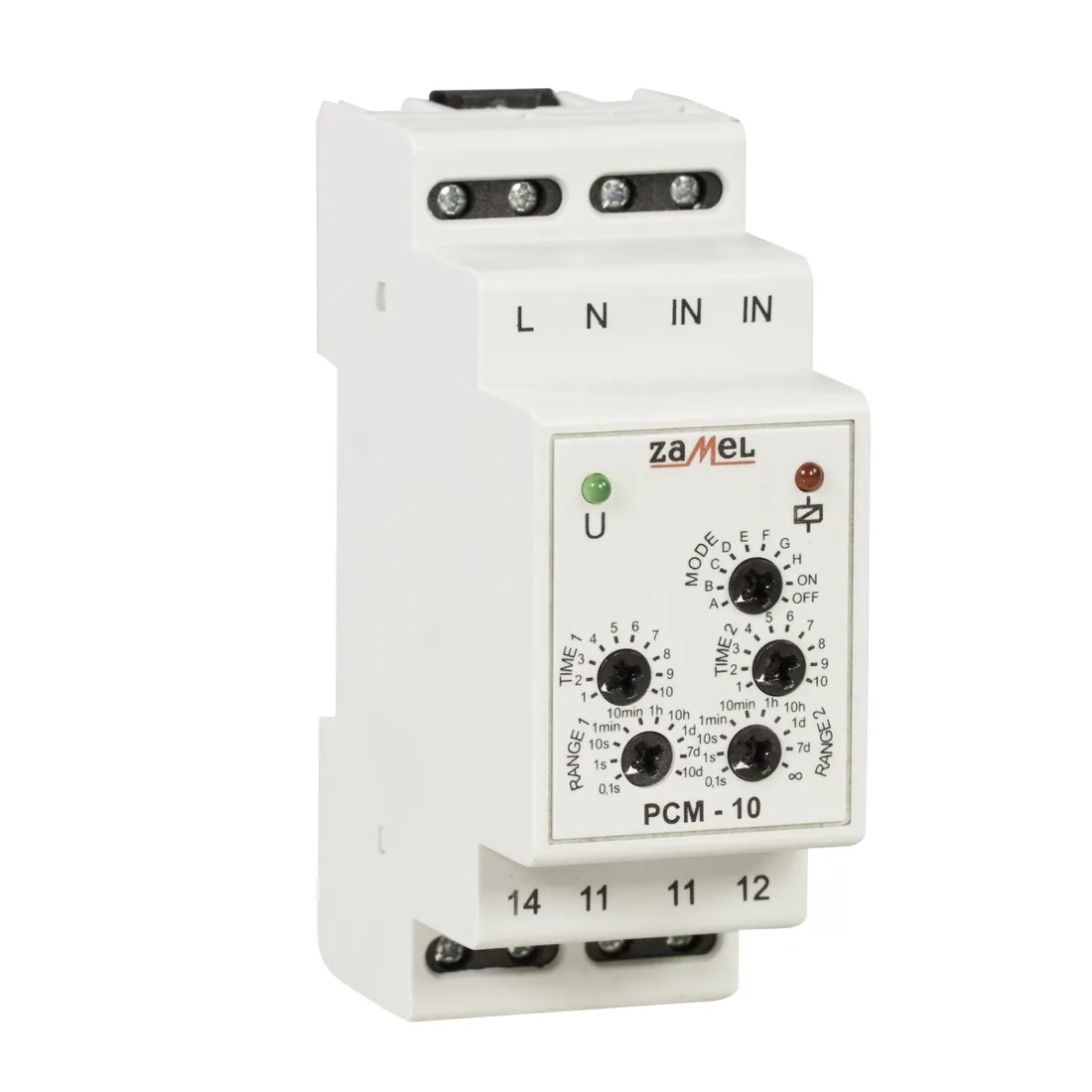

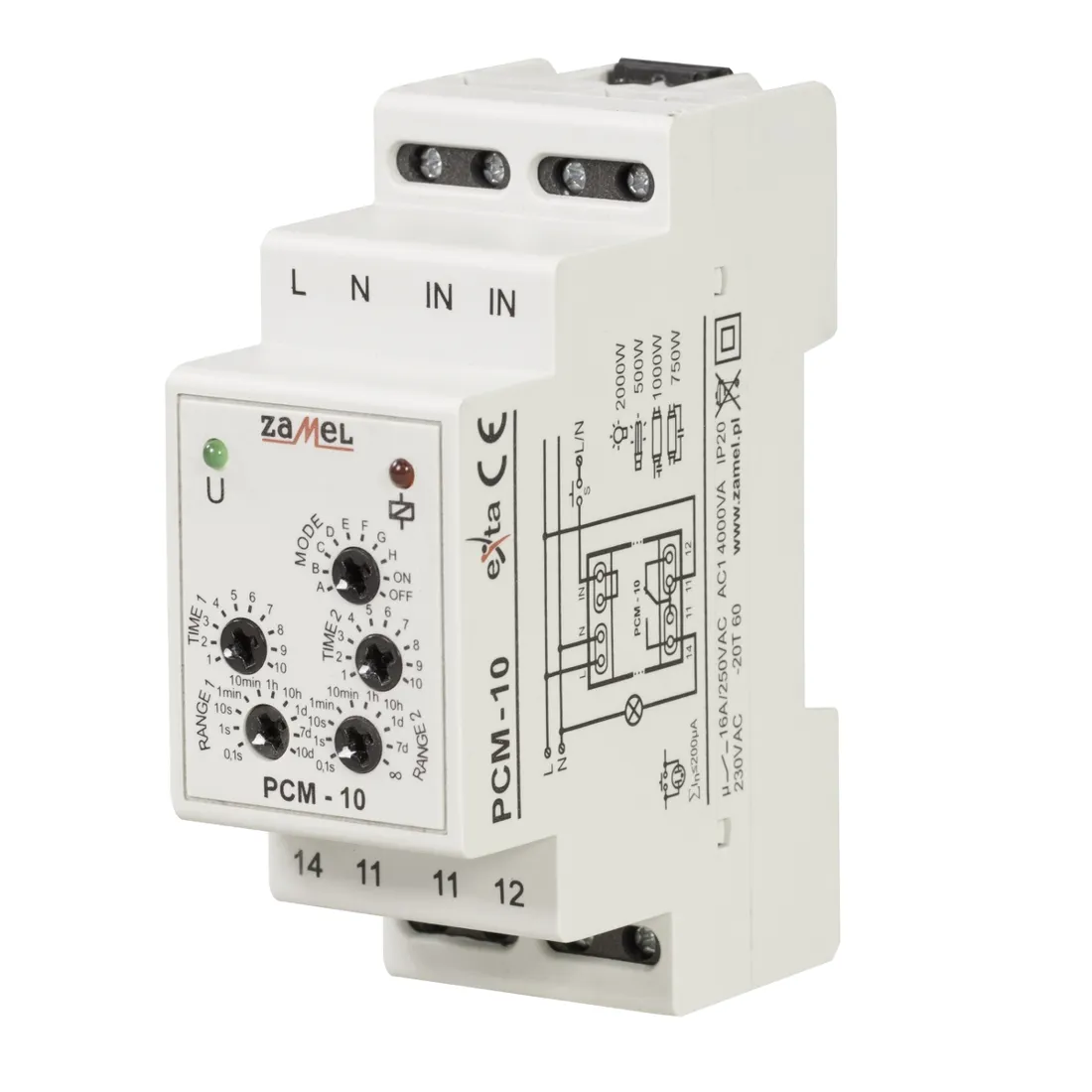

Przekaźnik czasowy PCM-10

Przekaźnik czasowy PCM-10 Zamel Exta

Producent: Zamel

Marka: Exta

Kod producenta: EXT10000085

Krótka nazwa: PCM-10

EAN: 5903669024934

Opis:

Wielofunkcyjny przekaźnik czasowy PCM-10 służy do realizacji funkcji czasowych w układach automatyki i sterowania. Układ posiada 10 niezależnych trybów pracy wyzwalanych napięciem zasilającym lub zewnętrznym impulsem wyzwalającym (pochodzącym z linii L lub N). Cechuje go bardzo szeroki zakres nastaw dwóch czasów t1 i t2 oraz funkcje stałego załączenia i wyłączenia. Układ realizuje na bieżąco zmianę nastawy trybu pracy oraz czasów.

Cechy:

• 10 trybów pracy (wyzwalanie zewnętrzne lub od napięcia zasilania),
• nastawiane dwa zakresy czasów,
• funkcje stałego załączenia lub wyłączenia
• sygnalizacja napięcia zasilania - dioda LED zielona,
• szeroki przedział nastaw czasu,
• wyjście przekaźnikowe ? jeden styk przełączny o maksymalnej obciążalności 16 A,
• sygnalizacja stanu przekaźnika i odmierzania czasu ? dioda LED czerwona,
• duża dokładność odmierzanego czasu,
• obudowa dwumodułowa

Dane techniczne:

Wymiary: dwumodułowa (35mm) 90x35x66  mm

Waga: 110 g

Znamionowe napięcie zasilania: 230  V AC

Napięcie maksymalne styków: 250  V

Kategoria użytkowania: AC1

Moc maksymalna przekaźnika: 4000  VA

Układ styków: 1NO/NC

Prąd przekaźnika: 16  A

Znamionowy pobór prądu: 35  mA

Zakres nastaw czasu (t1):

• dyskretne  0.1 ÷ 1  s
• dyskretne  1 ÷ 10  s
• dyskretne  0.2 ÷ 1.7  min
• dyskretne  1 ÷ 10  min
• dyskretne  0.2 ÷ 1.7  h
• dyskretne  1 ÷ 10  h
• dyskretne  0.4 ÷ 4.2  dni
• dyskretne  1 ÷ 10  dni

Zakres nastaw czasu (t2):

• dyskretne  0.1 ÷ 1  s
• dyskretne  1 ÷ 10  s
• dyskretne  0.2 ÷ 1.7  min
• dyskretne  1 ÷ 10  min
• dyskretne  0.2 ÷ 1.7  h
• dyskretne  1 ÷ 10  h
• dyskretne  0.4 ÷ 4.2  dni
• dyskretne  1 ÷ 10  dni
• dyskretne  1 ÷ 0  s

Mocowanie obudowy: szyna  TH35 (PN-EN 60715)
