SROL-S Sterownik rolet

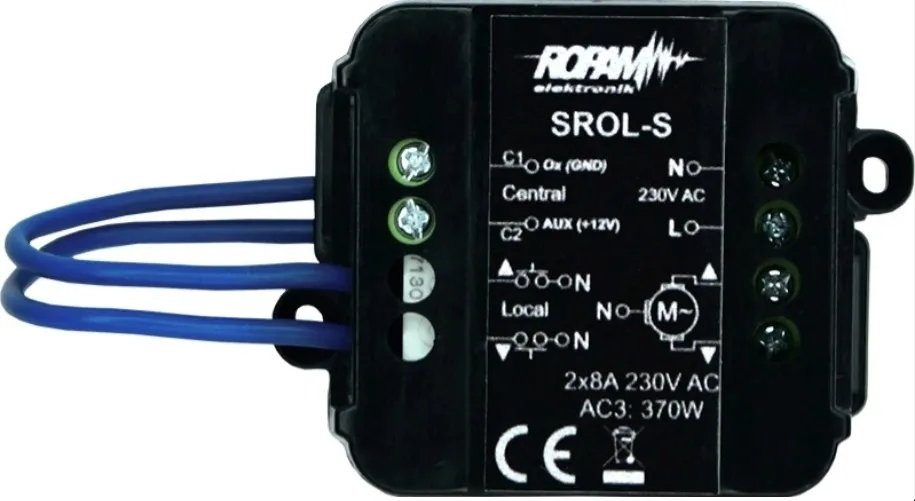

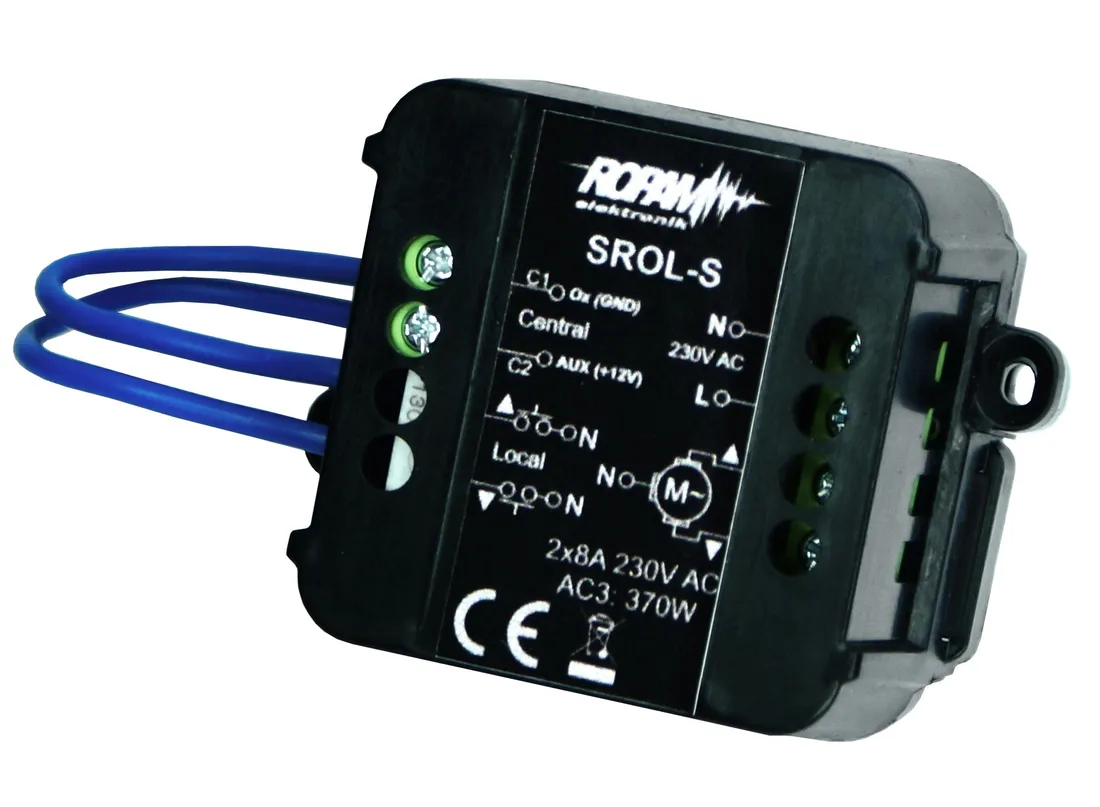

SROL-S Sterownik rolet przewodowy ROPAM

Opis produktu

Sterownik SROL-S przeznaczony jest do sterowania przewodowego rolet okiennych lub innych podobnych urządzeń. Każdy silnik rolety musi być wyposażony w łączniki krańcowe, oraz być obsługiwany przez osobny sterownik rolet. Sterowanie może odbywać się za pomocą lokalnego przełącznika lub z poziomu kompatybilnej centrali. Konfiguracja sterowania centralnego zależna jest od modelu centrali. SROL-S został zaprojektowany tak aby bez problemu mieścił się w puszcze montażowej Ø60 mm.

• NeoGSM-IP, Optima3G-IP - Wykorzystuje jedno wyjście w trybie "roleta" pozwala uzyskać funkcję: Góra/Dół/Stop (Wyjścia tranzystorowe)
• OptimaGSM, BasicGSM 2, MultiGSM 2 - Wykorzystuje 2 wyjścia pozwalające uzyskać funkcję Góra/Dół/Stop
• Kompatybilność z systemami firm trzecich, wyjściami tranzystorowymi - Wykorzystując dwa wyjścia można uzyskać funkcję: Góra/Dół/Stop

Najważniejsze cechy:

✅ przewodowy sterownik rolet, autonomiczny ze sterowaniem centralnym,

✅ sterowanie lokalne 230VAC (N) z łączników podwójnych roletowych (bez pamięci) lub łącznika pojedynczego (przycisku dzwonkowego),

✅ sterowanie centralne 12VDC z wyjść centrali (wyjść tranzystorowych),

✅ intuicyjne sterowanie w panelach dotykowych, aplikacjach mobilnych widżet 'rolety', poprzez piloty radiowe, funkcje logiczne,

✅ kompatybilność NeoGSM-IP, NeoGSM-IP-64: jedno wyjście w trybie 'roleta' pozwala uzyskać funkcje: góra/dół/stop,

✅ W systemie NeoGSM-IP możliwość podłączenia 16 niezależnie sterowanych rolet lub grup rolet ( np. 16 x 10 rolet),

✅ kompatybilność OptimaGSM, BasicGSM 2, MultiGSM 2: dwa wyjścia pozwalają uzyskać funkcje: góra/dół/stop,

✅ kompatybilność z systemami firm trzecich, centrale lub sterowniki z wyjściami tranzystorowymi (OC),

✅ automatyczne ustawianie czasu pełnego ruchu góra/dół,

✅ ochrona silnika przy uszkodzonym przekaźniku (amperometryka),

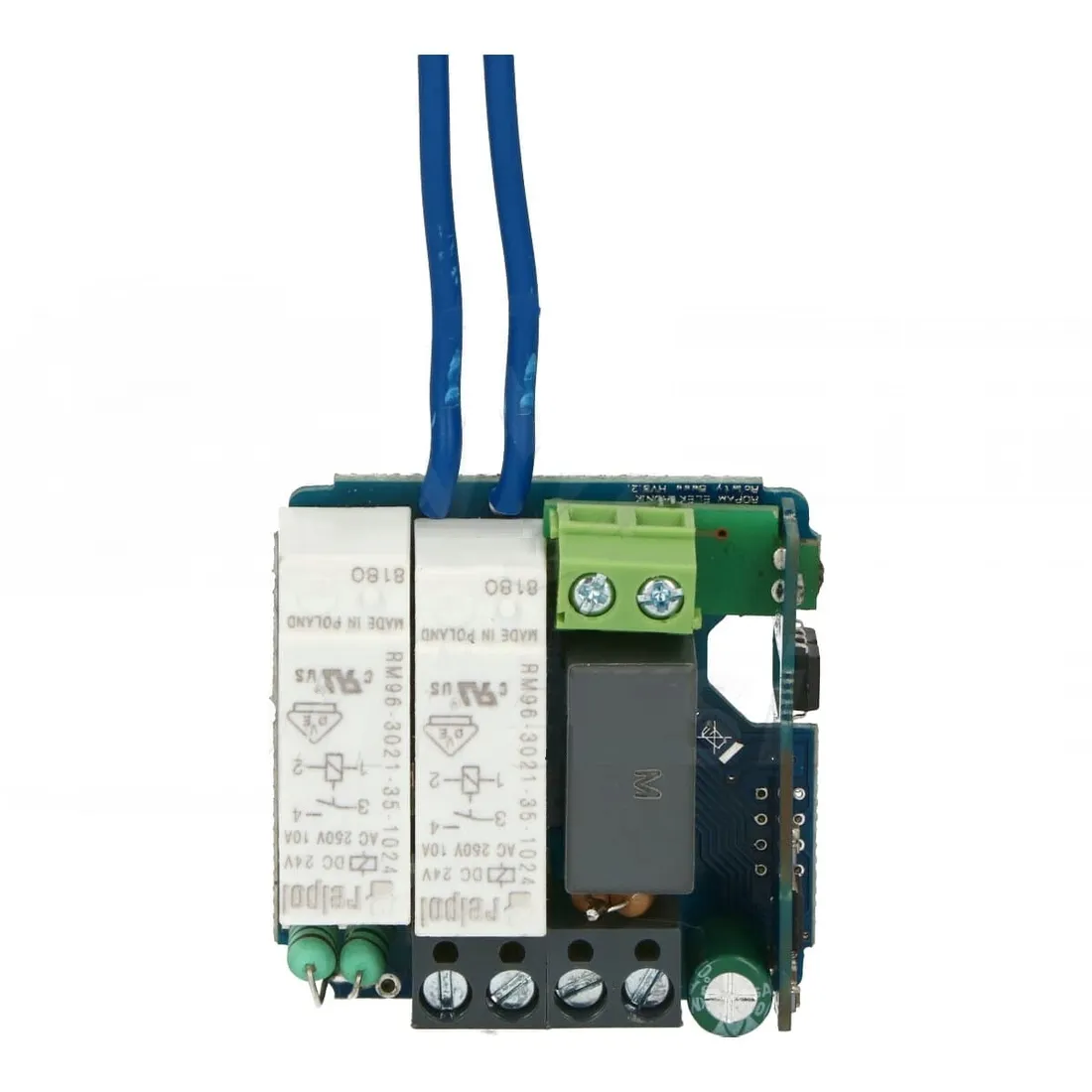

✅ wysokiej jakości przekaźniki (AC3: 350W silnik 1-fazowy 240VAC),

✅ montaż do-puszkowy (puszka Ø60), małe wymiary 45x58x26 [mm],

✅ separacja galwaniczna między sterowaniem lokalnym a centralnym 1,5kV,

✅ pobór mocy: ~0,35 gotowość /1W praca.

✅ Diagnostyka awarii

✅ Sterownik jest przystosowany do pracy ciągłej

Sterownik jest kompatybilny z centralami alarmowymi NeoGSM-IP oraz NeoGSM-IP-64 - jedno wyjście w trybie "roleta" pozwala uzyskać funkcje: góra/dół/stop (wyjścia tranzystorowe). SROL-S można połączyć również z OptimaGSM, BasicGSM 2, MultiGSM 2, a także z systemami firm trzecich (sterowanie odbywa się poprzez wyjścia tranzystorowe OC, NPN).

Dane techniczne:

• Napięcie zasilania 230VAC, 50Hz
• Maksymalne obciążenie 8A / 250V AC
• Pobór mocy 0,35W/1,0W czuwanie/praca
• Wymiary 44x 57 x 25 mm
• Waga 55 g
• Temperatura pracy -10...+55 °C
• Klasa środowiskowa II
• Maksymalny czas wyjścia M "dół", "góra":

⏩ 30s przy obciążeniu <150mA

⏩ 90s przy obciążeniu >450mA

⏩ 240s maksymalny czas pracy przy ciągłym wysterowaniu (zabezpieczenie czasowe/termiczne)

Dwie możliwości sterowania

Lokalnie i centralnie

Przewodowy sterownik SROL-S jest niewielkim urządzeniem odpowiedzialnym za sterowanie silnikiem rolet. Dzięki niemu mamy możliwość automatyzacji rolet, które mamy już zainstalowane w obiekcie. Sterowanie roletami może odbywać się centralnie lub lokalnie. Znaczy to że każdą roletą lub grupą rolet można sterować bezpośrednio z przełącznika montowanego w okolicy sterownika. Jeden przełącznik może obsługiwać grupę rolet kontrolowaną nawet przez kilka sterowników. W takim przypadku wszystkie rolety będą załączać się jednocześnie bez żadnych opóźnień. Funkcja sterowania centralnego realizowana jest przez kompatybilne centrale. Maksymalnie do jednego wyjścia centrali można podłączyć do 10 sterowników w przypadku centrali NeoGSM-IP. W przypadku central Optima GSM do jednego zestawu wyjść (do obsługi rolet potrzebne są dwa wyjścia) można podłączyć maksymalnie 5 sterowników.

Właściwości i funkcję

Przewodowy sterownik rolet

Sterownik rolet SROL-S został zaprojektowany tak aby bez problemu mieścił się w puszcze montażowej Ø60 mm. Dodatkowa separacja galwaniczna między sterowaniem lokalnym a centralnym pozwala w bezpieczny sposób korzystać z obydwóch funkcji jednocześnie. Kolejnym atutem SROL-S jest możliwość zasilania poszczególnych sterowników z różnych faz. Posiada on również funkcję automatycznego ustawiania czasu pełnego ruchu Góra | Dół oraz funkcje diagnostyki awarii.

Diagnostyka obejmuje następujące elementy:

⏩ Nieprawidłowe zasilanie AC

⏩ Nieprawidłowe sterowanie lokalne, np. podanie Góra | Dół jednocześnie

⏩ Błąd pomiaru pracy silnika (amperometryka)

⏩ Ochrona silnika przy uszkodzonym silniku (amperometryka)

⏩ Błąd układu sterowania (Mikrokontrolera, zasilania)

Intuicyjne sterowanie

Obsługa z panelu i aplikacji mobilnej

W przypadku sterowania centralnego obsługa sterowników jest niezwykle intuicyjna. Każdy manipulator można dowolnie zaprogramować i ustawić wyświetlanie przycisków obsługi rolet w dowolnym miejscu. Sytuacja wygląda tak samo w przypadku aplikacji mobilnej RopamNeo. Ekran aplikacji również można dowolnie skonfigurować.

Kod producenta: SROL-S
