Opis produktu

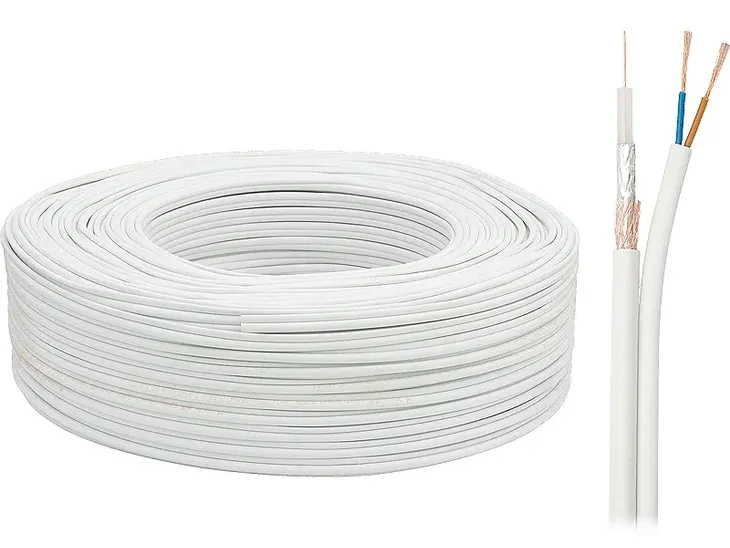

Przewód koncentryczny K-60 z dodatkową żyłą 2x0,5
KONSTRUKCJA
- Żyła wewnętrzna: Cu 0,59
- Izolacja żyły: PE
- Średnica: [mm] 3,7
- Żyła zewnętrzna: Oplot z drutów Cu
- Powłoka: PCV biały lub czarny
- Średnica zewnętrzna: [mm] 5,8
WŁASNOŚCI ELEKTRYCZNE PRZY 20 °C
- Impedancja falowa: [Ohm] 75 +/- 3
- Pojemność skuteczna: [pF/m] przy f=1 kHz 67,1
- Współczynnik skrócenia fali: [%] 65
- Rezystancja dla prądu stałego [m Ohm/m]:
żyły wewnętrznej: 60
żyły zewnętrznej: 33
Tłumienność falowa [dB/100 m] – średnio przy częstotliwości [MHz]:
50 7,1
100 10,2
200 14,5
300 18,6
500 25,5
800 33,1
1000 37,5
1500 47,1
POZOSTAŁE DANE
- Zakres temperatur: [°C] -30 do +75
- Promień zginania: [mm] 40
- Konfekcja: [m] 200
